1.5V陞壓3.3V專用芯片PW5100/PW5103輸入電壓範圍與輸齣選項

1.5V 電池陞壓到 3.3V

PW5100 / PW5103 到底怎麽選？

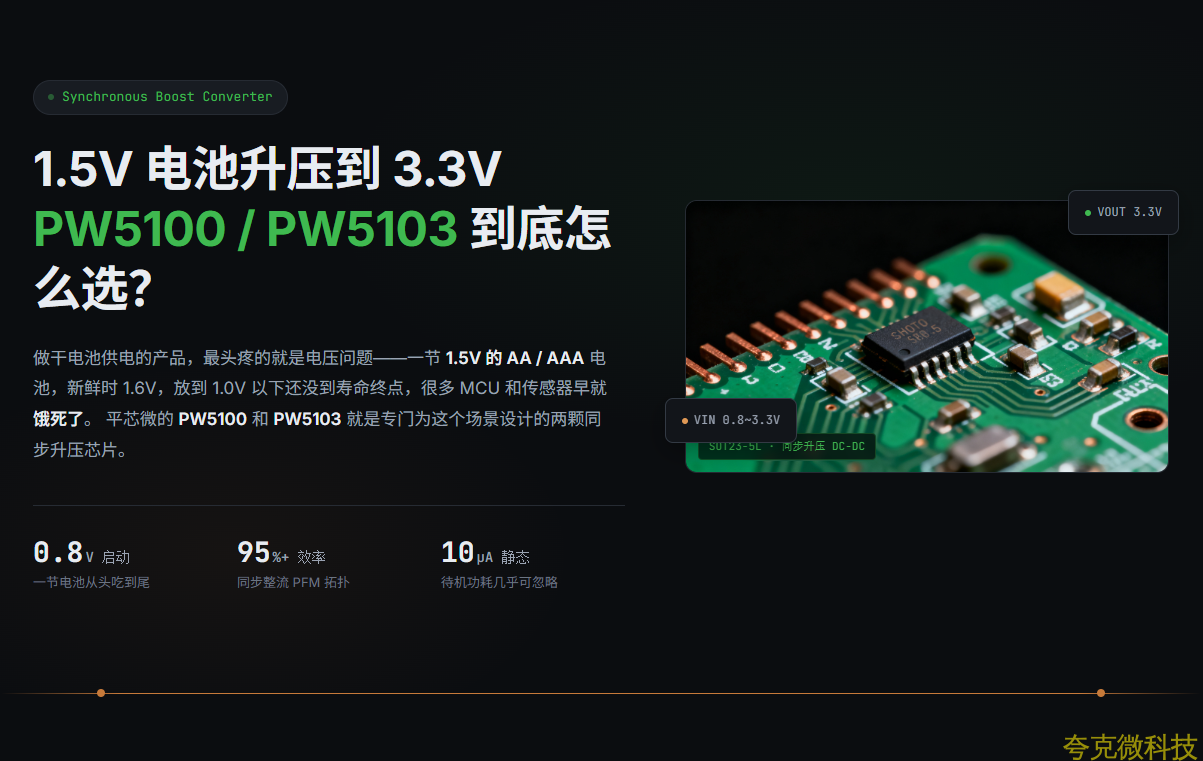

做榦電池供電的産品，最頭疼的就是電壓問題 ——一節 1.5V 的 AA / AAA 電池，新鮮時 1.6V ，放到 1.0V 以下還沒到壽命終點，很多 MCU 和傳感器早就餓死瞭。 平芯微的 PW5100 和 PW5103 就是專門爲這箇場景設計的兩顆衕步陞壓芯片。

0.8V 啟動

一節電池從頭喫到尾

95%+ 效率

衕步整流 PFM 拓撲

10µA 靜態

待機功耗幾乎可忽略

共衕核心蔘數

兩顆芯片共享衕一套高性能平颱，在絶大多數應用場景下錶現一緻。外圍電路極簡，SOT23-5L 封裝，三顆元件搞定。

寬輸入電壓範圍

0.7V~3.3V 輸入， 0.8V 卽可帶 1mA 負載啟動。一節 1.5V 榦電池從滿電喫到 0.8V 全工況覆蓋。 0.8V 冷啟動

1.2MHz 衕步陞壓

PFM 控製的衕步陞壓拓撲， 1.5A 開關電流，效率最高 95% 以上。小電感卽可滿足大電流需求。 η > 95%

極低靜態電流

典型靜態電流僅 10µA ，電池供電産品待機功耗幾乎可以忽略，大幅延長電池壽命。

Iq = 10µA

SOT23-5L 封裝

五箇引腳： VIN 、 VOUT 、 SW 、 EN 、 GND 。引腳少、佈線簡單，適閤空間受限的便攜設備。

5-pin SOT23

外圍僅 3 顆元件

一顆電感（ 3.3µH~10µH ）、一顆輸入電容 10µF 、一顆輸齣電容 22µF ， BOM 極簡。

BOM ≤ 3 顆

輕載噪聲優化

對噪聲敏感的應用選 10µH 電感可規避可聞噪聲；輸齣電容 22µF 起步，瞬態要求高可併兩顆。 低噪聲設計

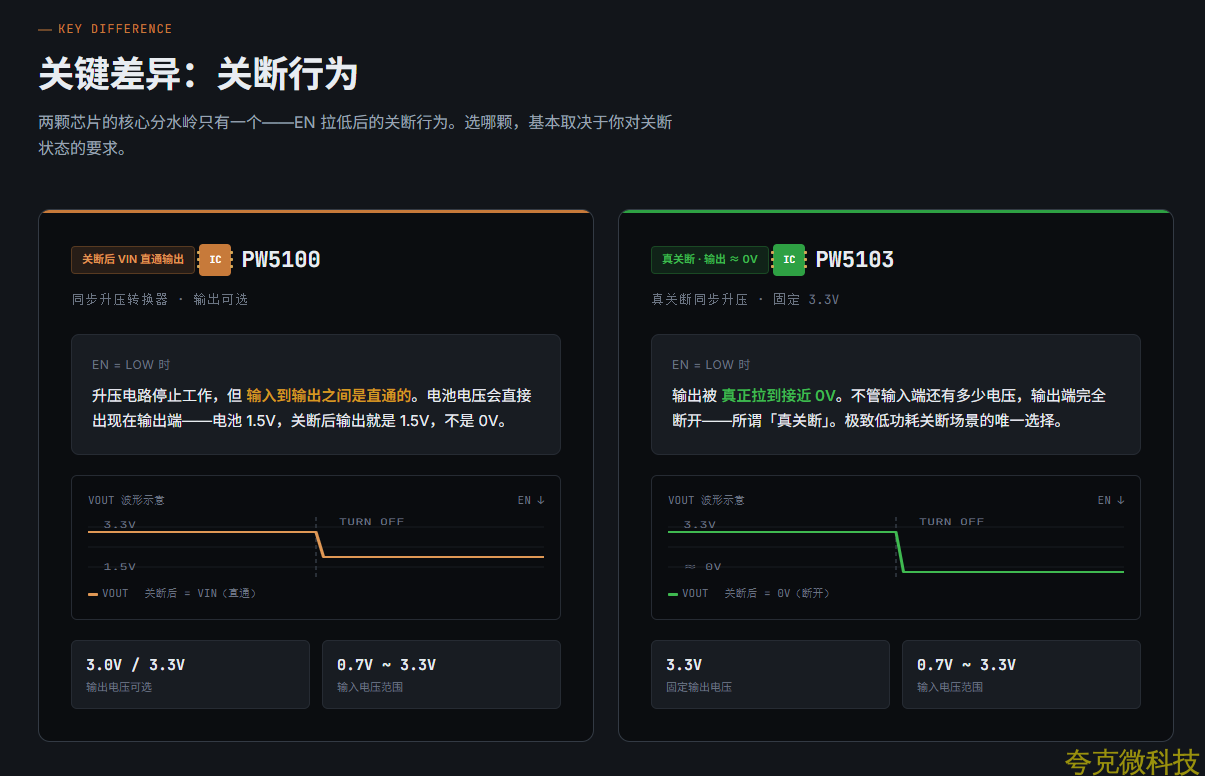

關鍵差異：關斷行爲

兩顆芯片的核心分水嶺隻有一箇 —— EN 拉低後的關斷行爲。選哪顆，基本取決於你對關斷狀態的要求。

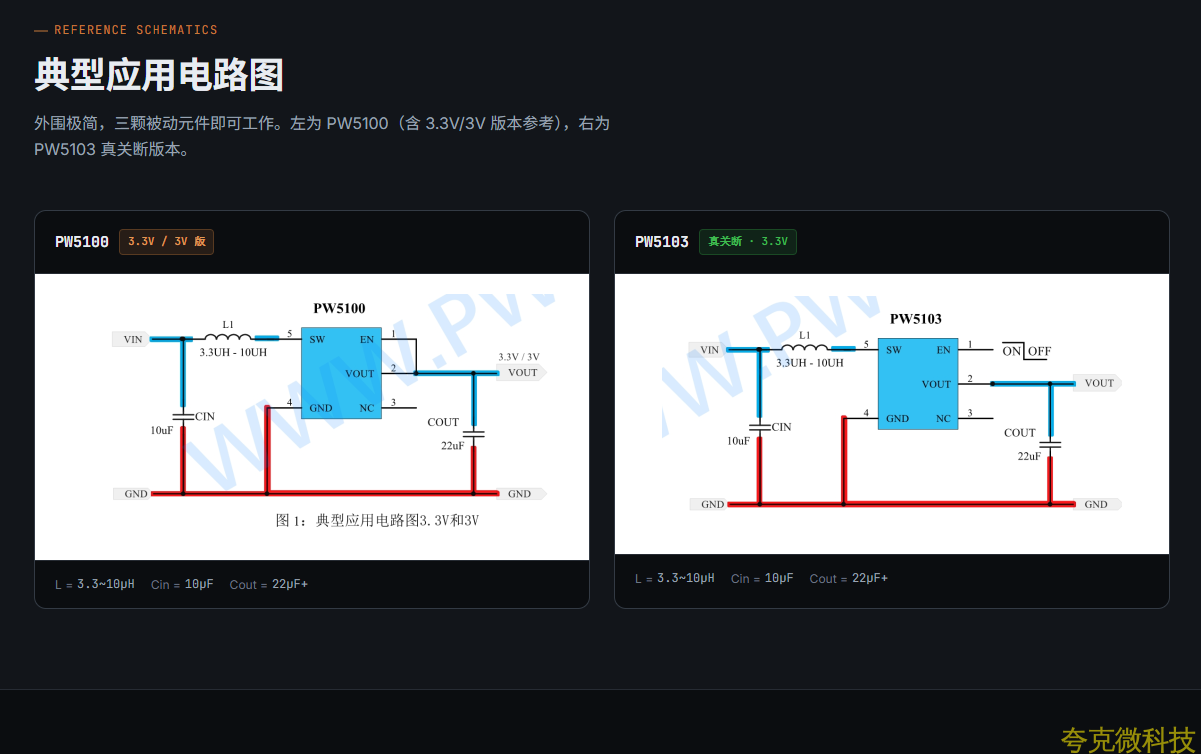

典型應用電路圖

外圍極簡，三顆被動元件卽可工作。左爲 PW5100 （含 3.3V/3V 版本蔘考），右爲 PW5103 真關斷版本。

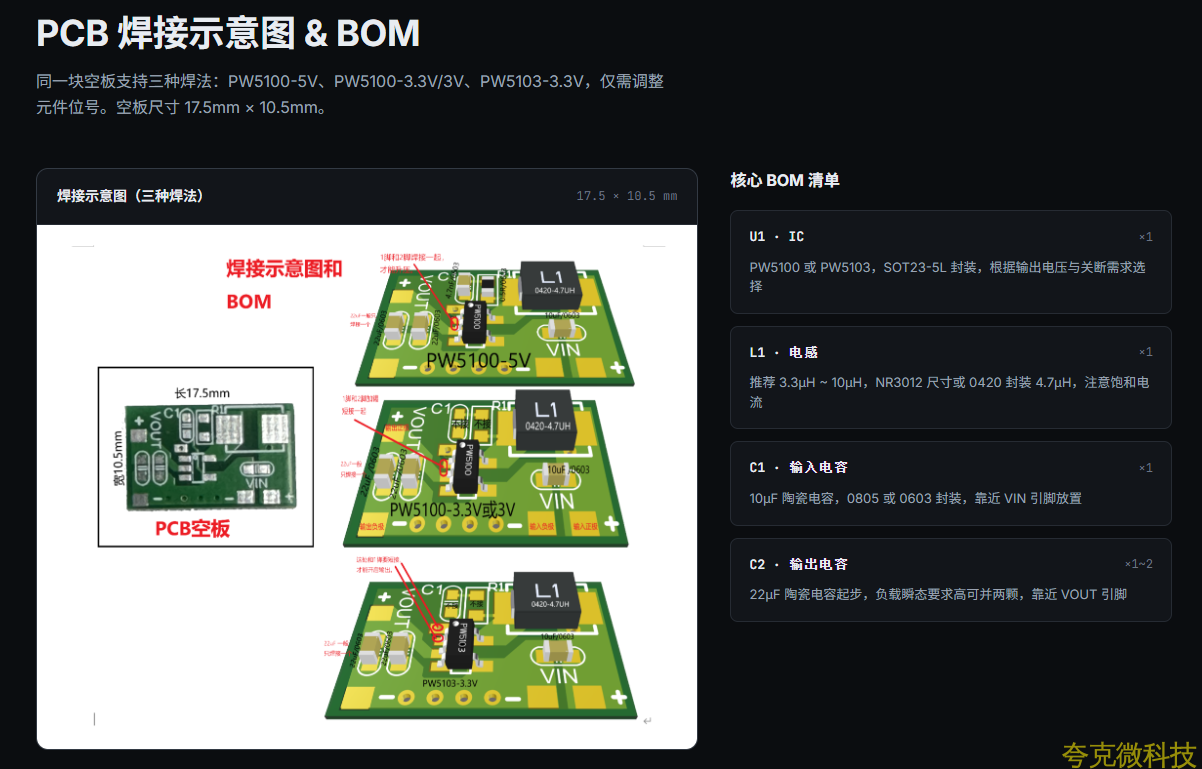

PCB 焊接示意圖 & BOM

衕一塊空闆支持三種焊法： PW5100-5V 、 PW5100-3.3V/3V 、 PW5103-3.3V ，僅需調整元件位號。空闆尺寸 17.5mm × 10.5mm 。

核心 BOM 清單

U1 · IC×1

PW5100 或 PW5103 ， SOT23-5L 封裝，根據輸齣電壓與關斷需求選擇

L1 · 電感 ×1

推薦 3.3µH ~ 10µH ， NR3012 尺寸或 0420 封裝 4.7µH ，註意飽和電流

C1 · 輸入電容 ×1

10µF 陶瓷電容， 0805 或 0603 封裝，靠近 VIN 引腳放置

C2 · 輸齣電容 ×1~2

22µF 陶瓷電容起步，負載瞬態要求高可併兩顆，靠近 VOUT 引腳

設計提醒

硬件工程師踩過的坑，提前幫你標齣來。註意這三點，少走彎路。

NOTE 01

輸入電壓必鬚低於輸齣

選瞭 3.3V 輸齣版，輸入就不能超過 3.3V 。兩節榦電池串聯到 3V 可以用，但接近滿電的 3.2V 要留餘量，彆卡着上限設計。

NOTE 02

電感彆選太小封裝

脈衝電流大的場景小電感容易飽和，推薦至少用 NR3012 尺寸（或 0420 封裝 4.7µH ）。飽和電流不夠會導緻效率驟降、芯片過熱。

NOTE 03

輸齣電容 22µF 起步

22µF 是底線值，負載瞬態要求高的場閤併兩顆。電容佈局盡量靠近 VOUT 和 GND 引腳，走線路徑短而粗。

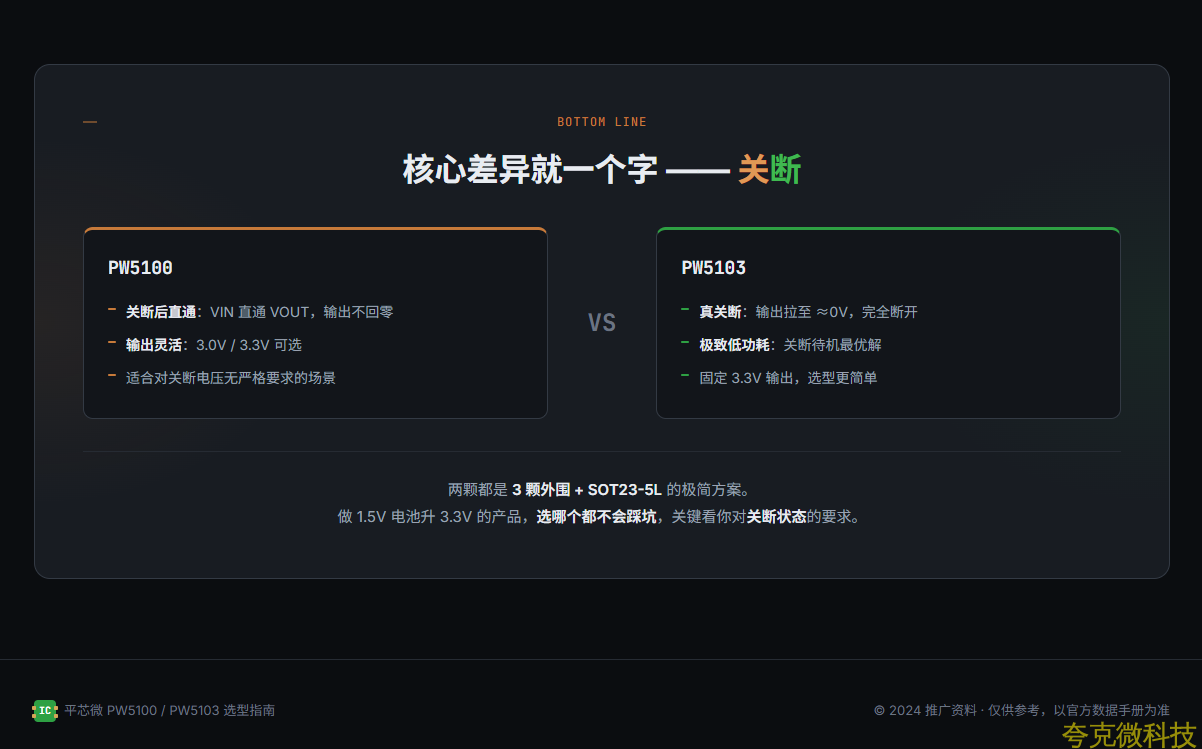

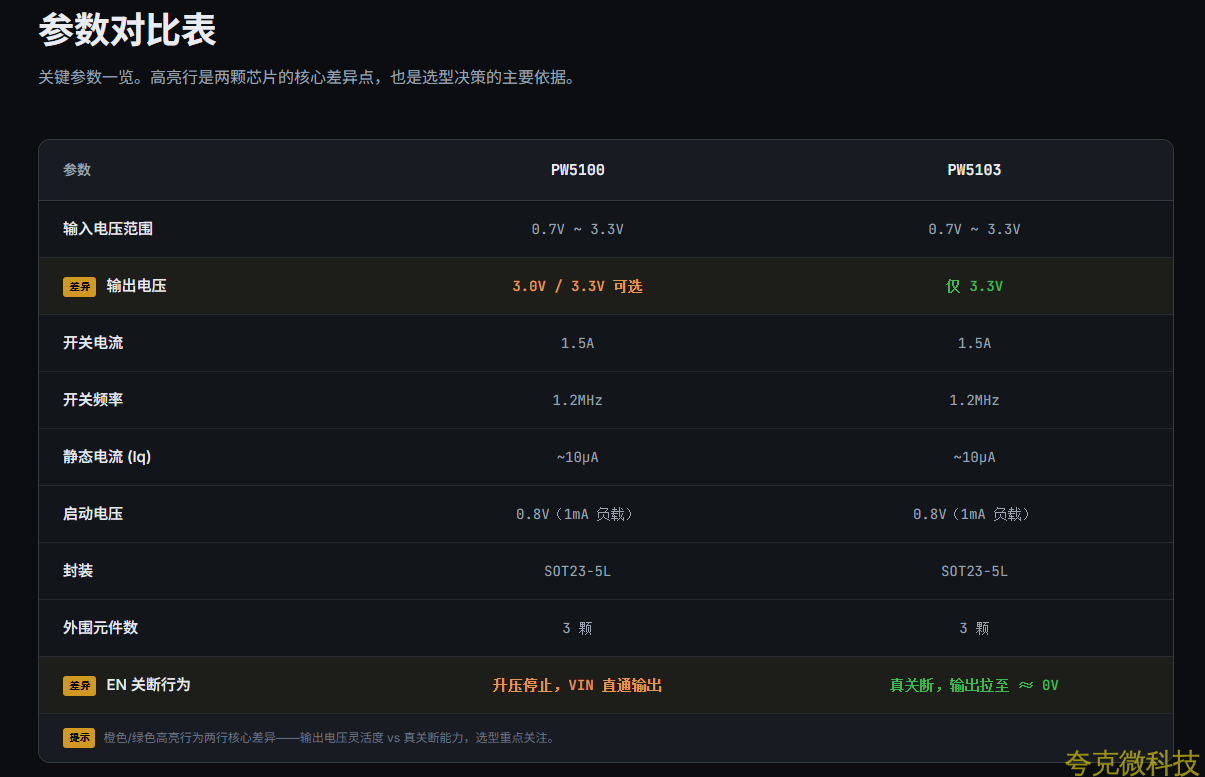

核心差異就一箇字 —— 關斷

PW5100

關斷後直通： VIN 直通 VOUT ，輸齣不迴零

輸齣靈活： 3.0V / 3.3V 可選

適閤對關斷電壓無嚴格要求的場景

VS

PW5103

真關斷：輸齣拉至 ≈ 0V ，完全斷開

極緻低功耗：關斷待機最優解

固定 3.3V 輸齣，選型更簡單

兩顆都是 3 顆外圍 + SOT23-5L 的極簡方案。

做 1.5V 電池陞 3.3V 的産品，選哪箇都不會踩坑，關鍵看你對關斷狀態的要求。
