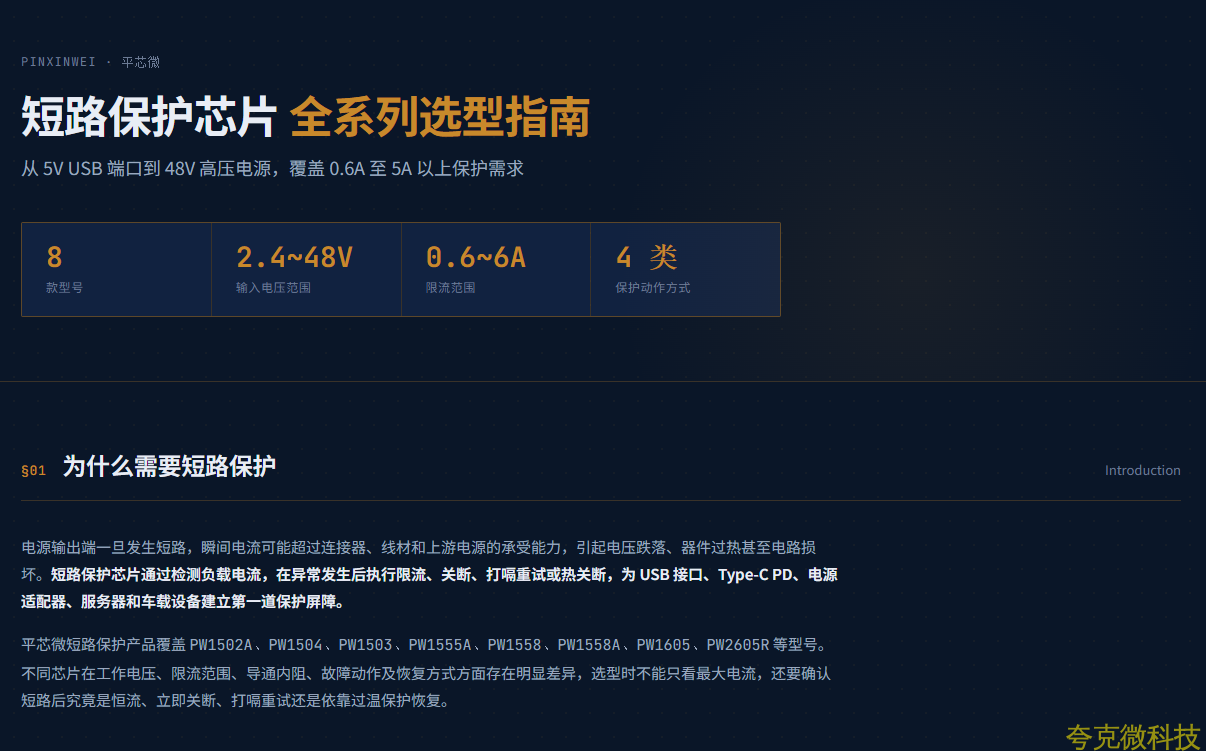

短路保护芯片 全系列选型指南
从 5V USB 端口到 48V 高压电源，覆盖 0.6A 至 5A 以上保护需求

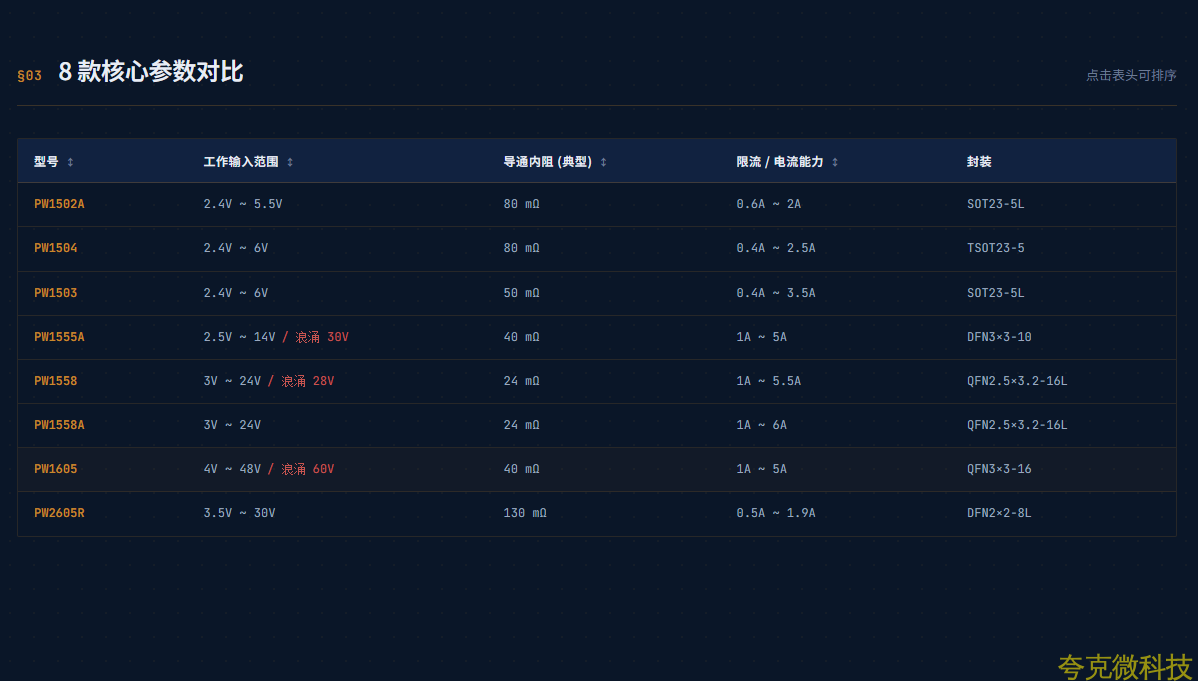

8 款型号

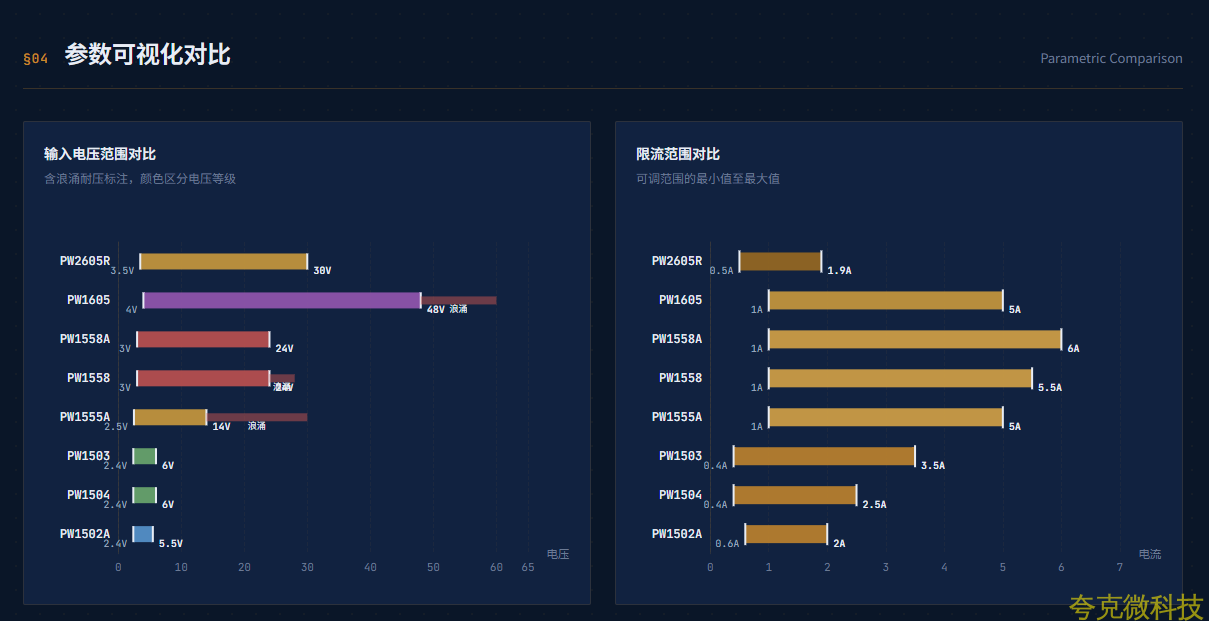

2.4~48V 输入电压范围
0.6~6A 限流范围
4 类 保护动作方式
为什么需要短路保护
电源输出端一旦发生短路，瞬间电流可能超过连接器、线材和上游电源的承受能力，引起电压跌落、器件过热甚至电路损坏。短路保护芯片通过检测负载电流，在异常发生后执行限流、关断、打嗝重试或热关断，为 USB 接口、 Type-C PD 、电源适配器、服务器和车载设备建立第一道保护屏障。

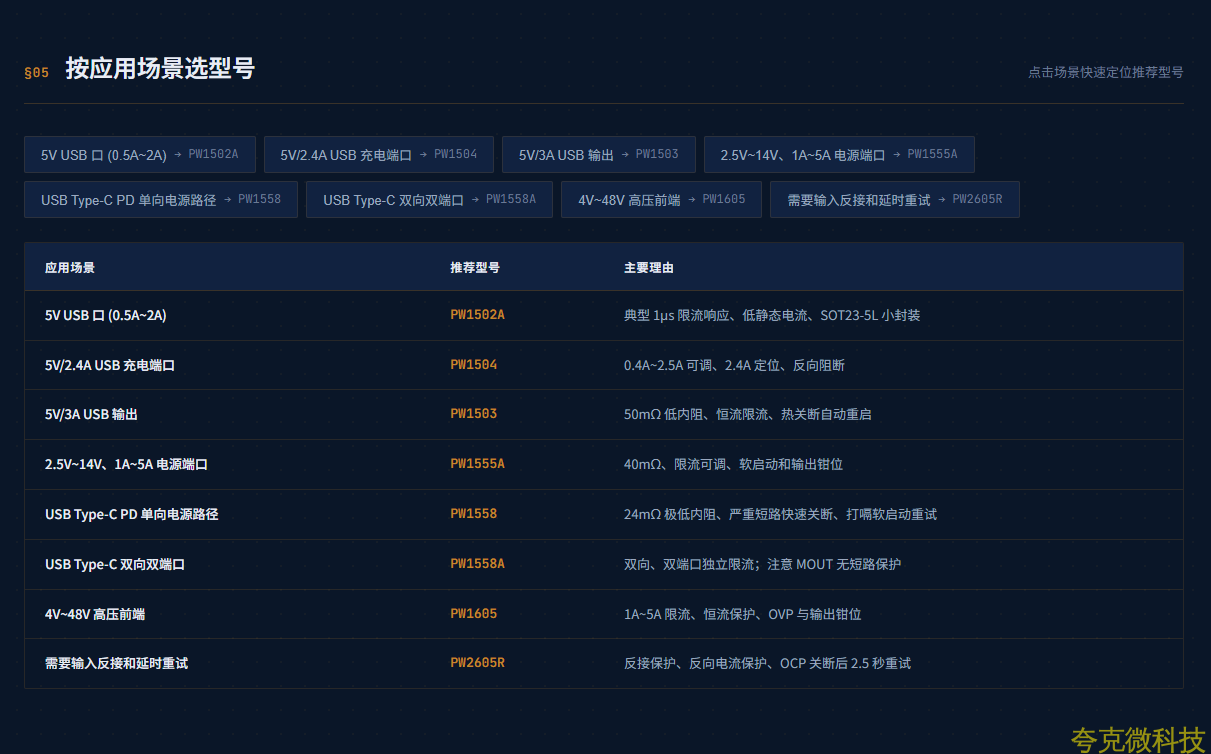

平芯微短路保护产品覆盖 PW1502A 、 PW1504 、 PW1503 、 PW1555A 、 PW1558 、 PW1558A 、 PW1605 、 PW2605R 等型号。不同芯片在工作电压、限流范围、导通内阻、故障动作及恢复方式方面存在明显差异，选型时不能只看最大电流，还要确认短路后究竟是恒流、立即关断、打嗝重试还是依靠过温保护恢复。

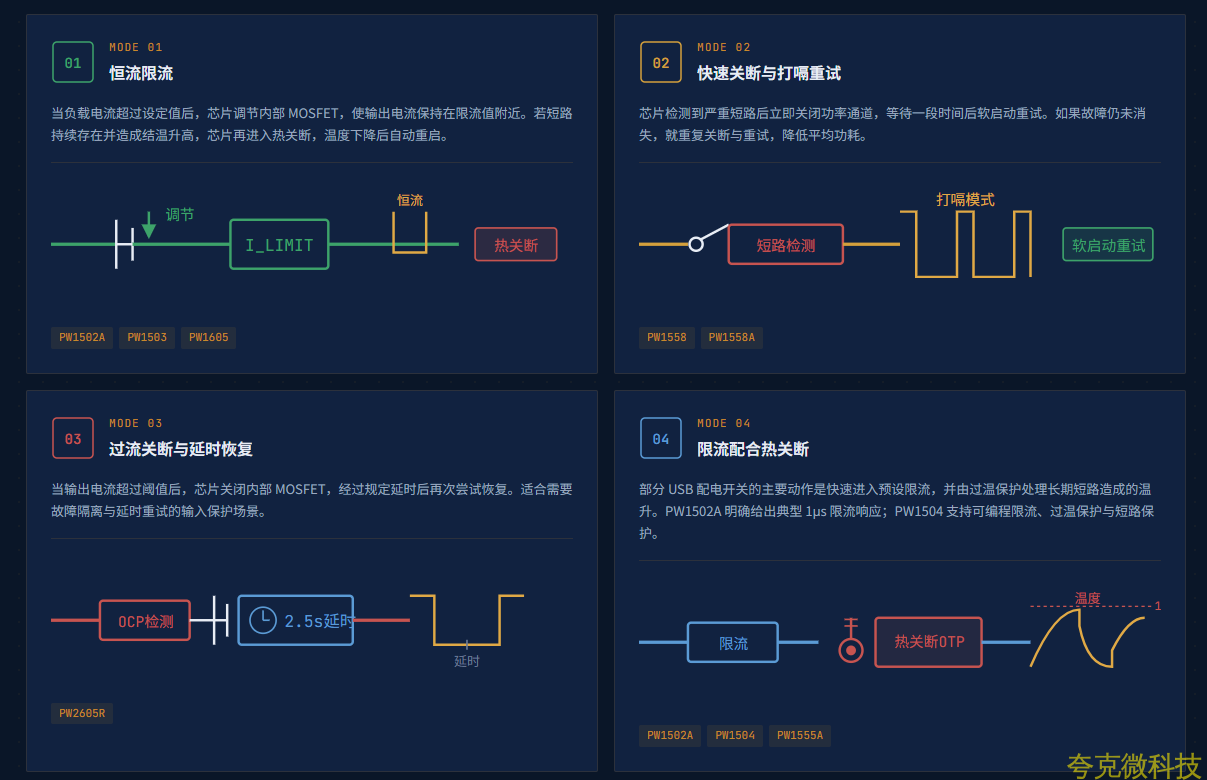

四种保护工作方式
恒流限流
当负载电流超过设定值后，芯片调节内部 MOSFET ，使输出电流保持在限流值附近。若短路持续存在并造成结温升高，芯片再进入热关断，温度下降后自动重启。
PW1502A PW1503 PW1605
快速关断与打嗝重试
芯片检测到严重短路后立即关闭功率通道，等待一段时间后软启动重试。如果故障仍未消失，就重复关断与重试，降低平均功耗。
PW1558 PW1558A
过流关断与延时恢复
当输出电流超过阈值后，芯片关闭内部 MOSFET ，经过规定延时后再次尝试恢复。适合需要故障隔离与延时重试的输入保护场景。
PW2605R
限流配合热关断
部分 USB 配电开关的主要动作是快速进入预设限流，并由过温保护处理长期短路造成的温升。 PW1502A 明确给出典型 1 μ s 限流响应； PW1504 支持可编程限流、过温保护与短路保护。
PW1502A PW1504 PW1555A

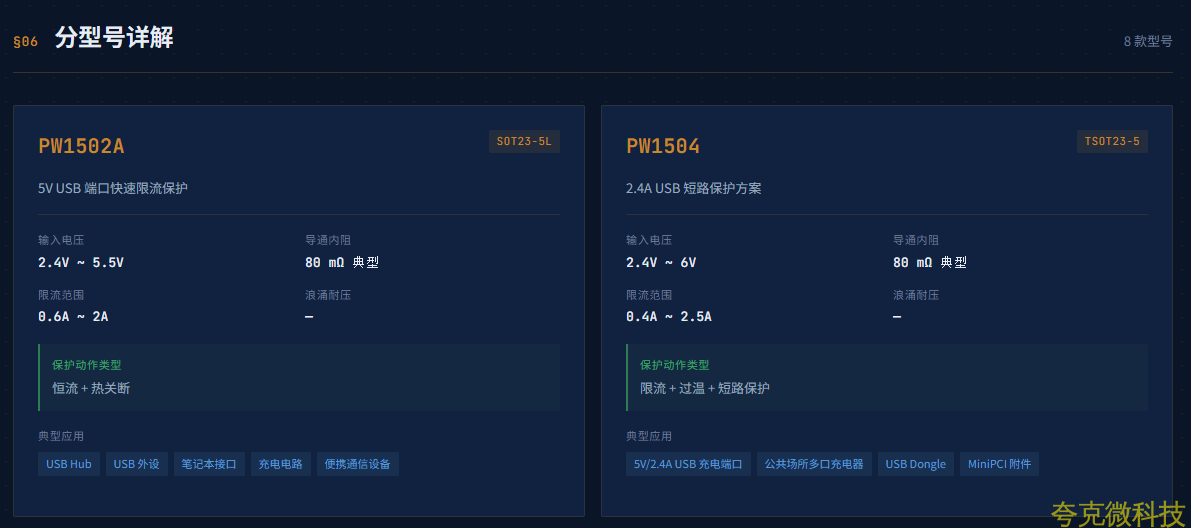

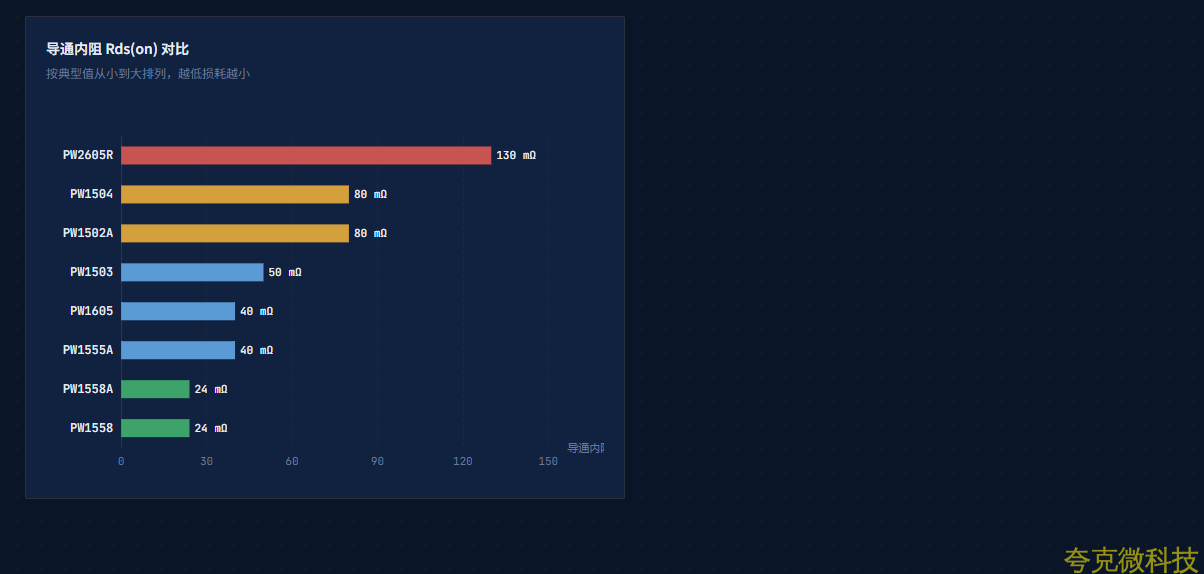

分型号详解
8 款型号
PW1502A
SOT23-5L
5V USB 端口快速限流保护
输入电压2.4V ~ 5.5V
导通内阻80 mΩ 典型
限流范围0.6A ~ 2A
浪涌耐压—
保护动作类型
恒流 + 热关断
典型应用
USB HubUSB 外设笔记本接口充电电路便携通信设备
PW1504
TSOT23-5
2.4A USB 短路保护方案
输入电压2.4V ~ 6V
导通内阻80 mΩ 典型
限流范围0.4A ~ 2.5A
浪涌耐压—
保护动作类型
限流 + 过温 + 短路保护
典型应用
5V/2.4A USB 充电端口公共场所多口充电器 USB DongleMiniPCI 附件

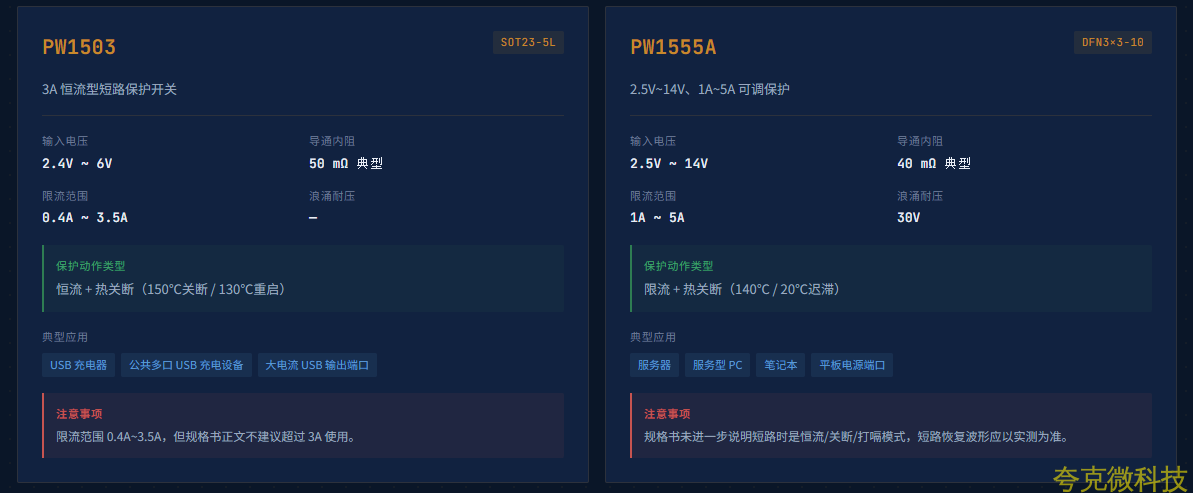

PW1503
SOT23-5L
3A 恒流型短路保护开关
输入电压2.4V ~ 6V
导通内阻50 mΩ 典型
限流范围0.4A ~ 3.5A
浪涌耐压—
保护动作类型
恒流 + 热关断（ 150 ℃关断 / 130 ℃重启）
典型应用
USB 充电器公共多口 USB 充电设备大电流 USB 输出端口
注意事项
限流范围 0.4A~3.5A ，但规格书正文不建议超过 3A 使用。
PW1555A
DFN3×3-10
2.5V~14V 、 1A~5A 可调保护
输入电压2.5V ~ 14V
导通内阻40 mΩ 典型
限流范围1A ~ 5A
浪涌耐压30V
保护动作类型
限流 + 热关断（ 140 ℃ / 20 ℃迟滞）
典型应用
服务器服务型 PC 笔记本平板电源端口
注意事项
规格书未进一步说明短路时是恒流 / 关断 / 打嗝模式，短路恢复波形应以实测为准。

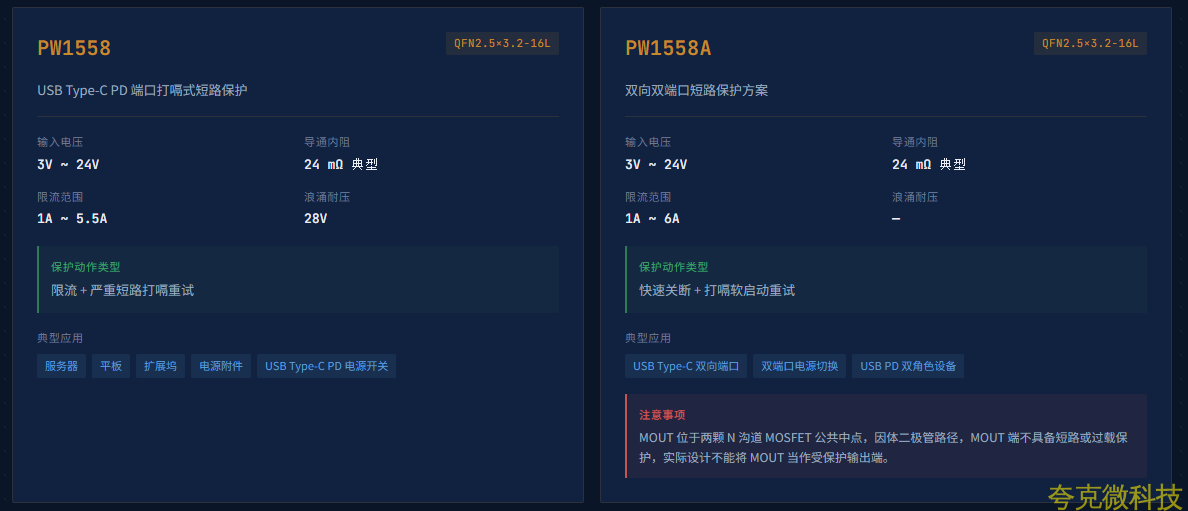

PW1558
QFN2.5×3.2-16L
USB Type-C PD 端口打嗝式短路保护
输入电压3V ~ 24V
导通内阻24 mΩ 典型
限流范围1A ~ 5.5A
浪涌耐压28V
保护动作类型
限流 + 严重短路打嗝重试
典型应用
服务器平板扩展坞电源附件 USB Type-C PD 电源开关
PW1558A
QFN2.5×3.2-16L
双向双端口短路保护方案
输入电压3V ~ 24V
导通内阻24 mΩ 典型
限流范围1A ~ 6A
浪涌耐压—
保护动作类型
快速关断 + 打嗝软启动重试
典型应用
USB Type-C 双向端口双端口电源切换 USB PD 双角色设备
注意事项
MOUT 位于两颗 N 沟道 MOSFET 公共中点，因体二极管路径， MOUT 端不具备短路或过载保护，实际设计不能将 MOUT 当作受保护输出端。

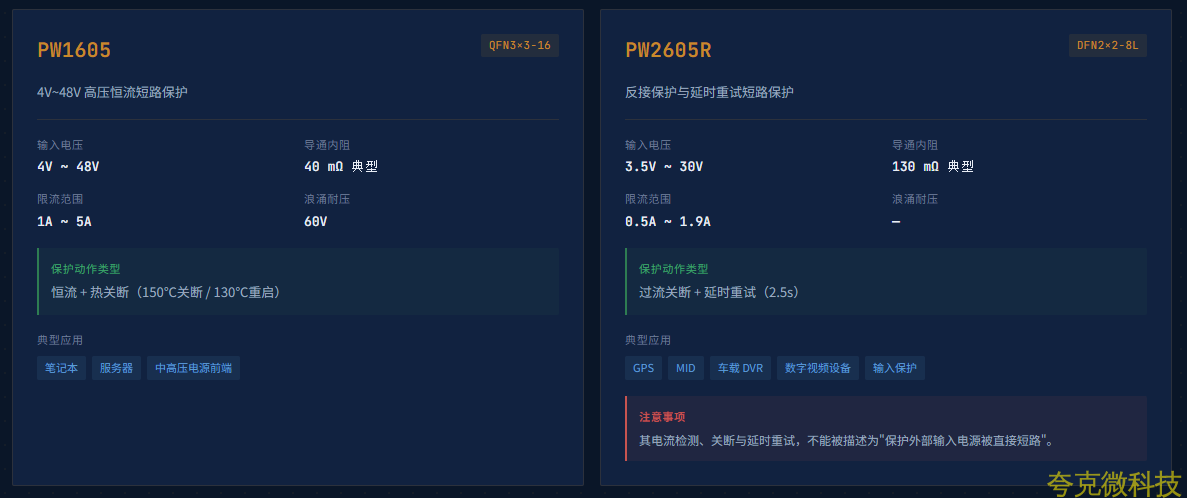

PW1605
QFN3×3-16
4V~48V 高压恒流短路保护
输入电压4V ~ 48V
导通内阻40 mΩ 典型
限流范围1A ~ 5A
浪涌耐压60V
保护动作类型
恒流 + 热关断（ 150 ℃关断 / 130 ℃重启）
典型应用
笔记本服务器中高压电源前端
PW2605R
DFN2×2-8L
反接保护与延时重试短路保护
输入电压3.5V ~ 30V
导通内阻130 mΩ 典型
限流范围0.5A ~ 1.9A
浪涌耐压—
保护动作类型
过流关断 + 延时重试（ 2.5s ）
典型应用
GPSMID 车载 DVR 数字视频设备输入保护
注意事项
其电流检测、关断与延时重试，不能被描述为 " 保护外部输入电源被直接短路 " 。
