35mΩ超低导通阻抗OVP芯片方案:PW2609A深度解析

全系列 OVP 过压保护
芯片选型指南

12 款全场景覆盖 · 从 SOT23-3 最小封装到 QFN16 · 20V~70V 耐压 · 1A~5A 电流 · 固定阈值到可编程全覆盖
满足消费类、车载类、工业类全场景过压保护需求

50ns

纳秒级响应 过压极速关断

70V

最高耐压 工业级高可靠

5A

峰值电流 大电流应用

4~55V

可编程 OVP 阈值灵活可调

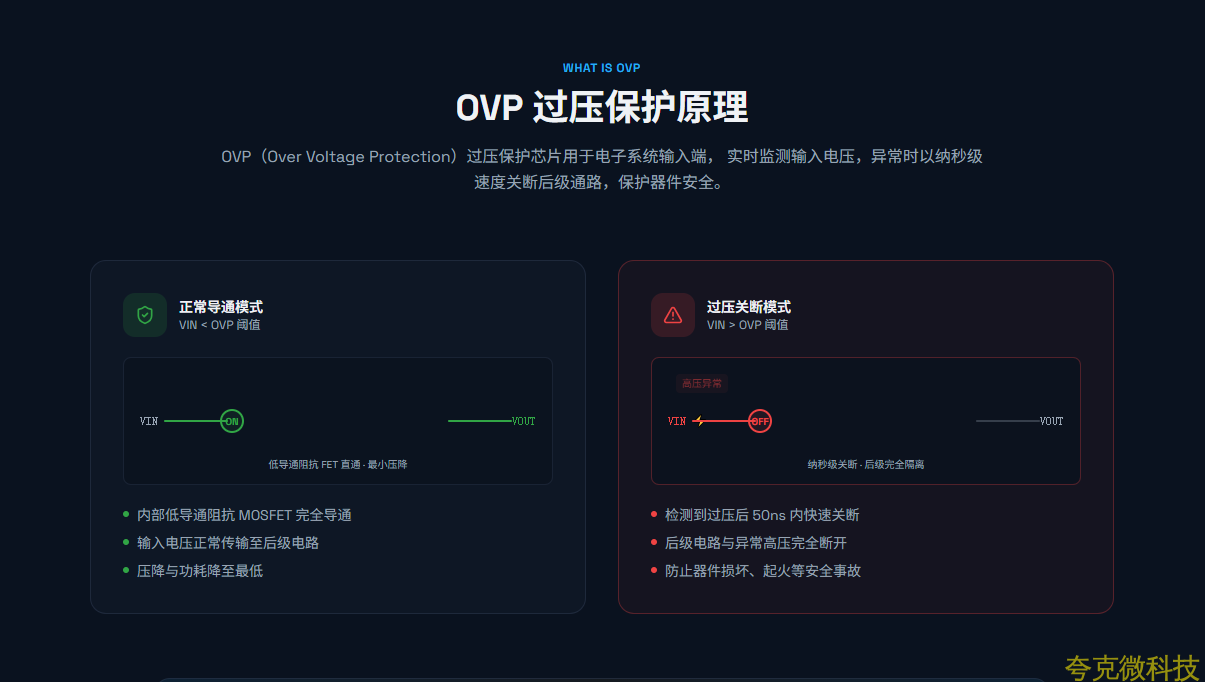

OVP 过压保护原理

OVP ( Over Voltage Protection )过压保护芯片用于电子系统输入端, 实时监测输入电压,异常时以纳秒级速度关断后级通路,保护器件安全。

正常导通模式

VIN < OVP 阈值

内部低导通阻抗 MOSFET 完全导通

输入电压正常传输至后级电路

压降与功耗降至最低

过压关断模式

VIN > OVP 阈值

检测到过压后 50ns 内快速关断

后级电路与异常高压完全断开

防止器件损坏、起火等安全事故

为什么需要 OVP 芯片?

在 USB 充电、车载电源、工业供电等场景中,电压尖峰、浪涌、热拔插、适配器故障等都可能产生远超正常值的高压, 直接威胁充电 IC 、 MCU 、电池等贵重元器件的安全。 OVP 芯片以纳秒级响应速度, 为后级系统提供第一道也是最关键的一道保护屏障。

保护对象:充电 IC · MCU · 电池 · 传感器 · 显示屏防止损坏、起火,提升可靠性

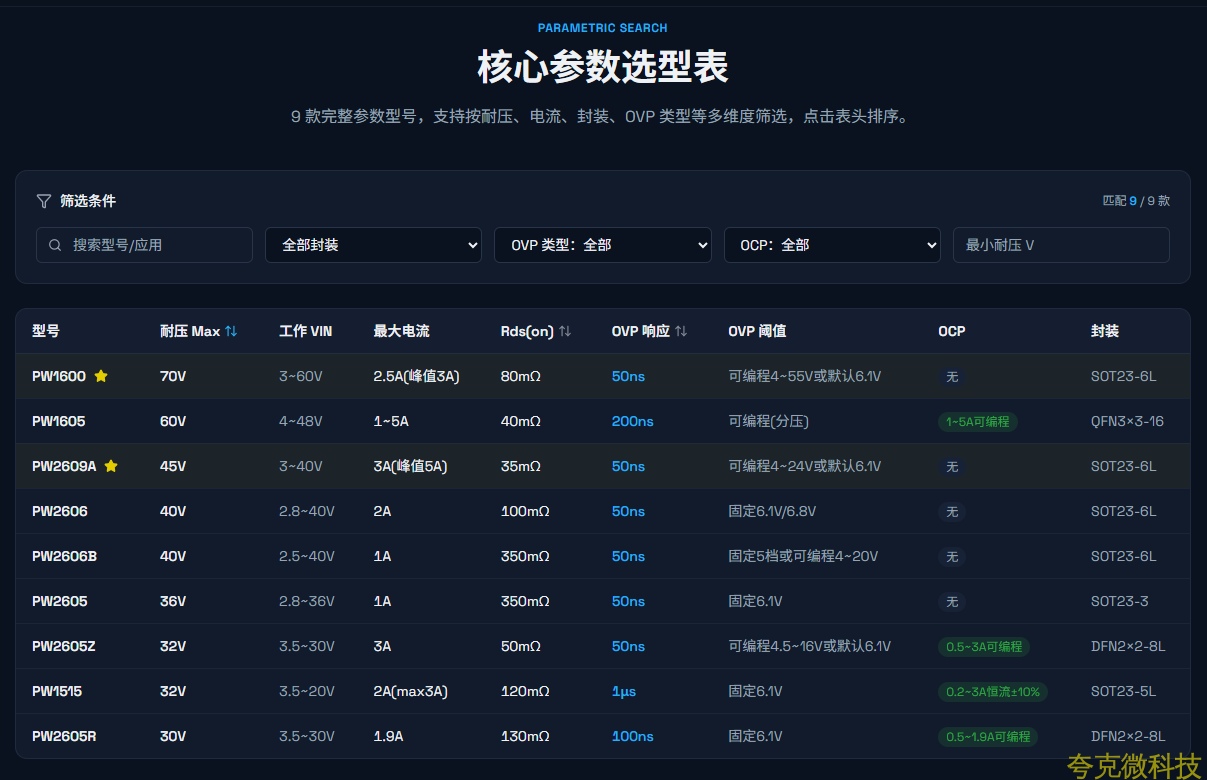

12 款型号全系列总览

从最小封装 SOT23-3 到 QFN16 ,从 20V 到 70V 耐压,从 1A 到 5A 电流, 覆盖消费类、车载类、工业类全场景需求。

PW2605

最小封装,仅三引脚,无需外围电阻, 50ns OVP 响应,适合空间极度受限的可穿戴设备

耐压 36V

最大电流 1A

Rds(on) 350m Ω

OVP 响应 50ns

封装 SOT23-3

OVP 类型 固定阈值

工作电压 2.8~36V

OVP 阈值固定 6.1V

过流保护 OCP 无

典型应用智能设备 / 可穿戴 / 电池系统

PW2605R

增加输入反向连接保护、可编程过流保护、 FAULT 故障指示输出和 EN 使能控制

耐压 30V

最大电流 1.9A

Rds(on) 130m Ω

OVP 响应 100ns

封装 DFN2 × 2-8L

OVP 类型 固定阈值

工作电压 3.5~30V

OVP 阈值固定 6.1V

过流保护 OCP0.5~1.9A 可编程

典型应用输入反接保护

PW2605Z

高集成度版本, OVP 阈值可通过外部引脚分压设置, 50m Ω超低导通阻抗, 3A 负载电流

耐压 32V

最大电流 3A

Rds(on) 50m Ω

OVP 响应 50ns

封装 DFN2 × 2-8L

OVP 类型 固定 / 可编程

工作电压 3.5~30V

OVP 阈值可编程 4.5~16V 或默认 6.1V

过流保护 OCP0.5~3A 可编程

典型应用可穿戴

PW2606

40V 绝对耐压、 2A 最大电流、 100m Ω导通阻抗,定位中等电流 USB/ 车载前端 OVP 保护

耐压 40V

最大电流 2A

Rds(on) 100m Ω

OVP 响应 50ns

封装 SOT23-6L

OVP 类型 固定阈值

工作电压 2.8~40V

OVP 阈值固定 6.1V/6.8V

过流保护 OCP 无

典型应用可穿戴 / 移动 / 车载

PW2606B

大幅扩展 OVP 阈值选择,固定档 5 档可选,同时支持外部可编程 4V~20V

耐压 40V

最大电流 1A

Rds(on) 350m Ω

OVP 响应 50ns

封装 SOT23-6L

OVP 类型 固定 / 可编程

工作电压 2.5~40V

OVP 阈值固定 5 档或可编程 4~20V

过流保护 OCP 无

典型应用智能设备 / 电池 / 可穿戴

PW2609A 明星产品

PW2609 的大电流高耐压升级版; 45V 绝对耐压,持续 3A 、峰值 5A ; 35m Ω超低 Rds(on)

耐压 45V

最大电流 3A( 峰值 5A)

Rds(on) 35m Ω

OVP 响应 50ns

封装 SOT23-6L

OVP 类型 固定 / 可编程

工作电压 3~40V

OVP 阈值可编程 4~24V 或默认 6.1V

过流保护 OCP 无

典型应用车载 / 便携 / 可穿戴

PW1515

兼具 OVP 与 OCP 双重保护;恒流模式下超过阈值后维持设定电流输出而非直接关断

耐压 32V

最大电流 2A(max3A)

Rds(on) 120m Ω

OVP 响应 1 μ s

封装 SOT23-5L

OVP 类型 固定阈值

工作电压 3.5~20V

OVP 阈值固定 6.1V

过流保护 OCP0.2~3A 恒流± 10%

典型应用 GPS/MID/ 车载 DVR

PW1600 明星产品

全系列耐压最高的型号: 70V 绝对耐压、 3~60V 工作电压、 OVP 可编程 4~55V

耐压 70V

最大电流 2.5A( 峰值 3A)

Rds(on) 80m Ω

OVP 响应 50ns

封装 SOT23-6L

OVP 类型 固定 / 可编程

工作电压 3~60V

OVP 阈值可编程 4~55V 或默认 6.1V

过流保护 OCP 无

典型应用车载 /42V 热拔插

PW1605

功能最全面的 OVP 芯片:集成可编程 OVP+ 可编程限流 + 输出电压钳位 + 可编程软启动

耐压 60V

最大电流 1~5A

Rds(on) 40m Ω

OVP 响应 200ns

封装 QFN3 × 3-16

OVP 类型 可编程

工作电压 4~48V

OVP 阈值可编程 ( 分压 )

过流保护 OCP1~5A 可编程

典型应用笔电 / 服务器

五维度选型法

工程师可按以下五步法从全系列中快速定位最合适的 OVP 芯片型号:

1 输入电压等级

确定应用最高耐压需求( 30V / 40V / 45V / 60V / 70V )

2 电流需求

评估系统持续工作电流与峰值电流( 1A / 2A / 3A / 5A )

3 OVP 阈值灵活度

固定阈值成本低,可编程适配非标电压

4 封装体积

SOT23-3 极小 / DFN2 × 2 均衡 / SOT23-6L 通用 / QFN16 全功能

5 附加保护功能

OCP 过流 / 反接保护 / 恒流模式 / 输出钳位 / 软启动

可编程 OVP 分压原理

外部可编程 OVP 芯片通过 VOVP 引脚连接外部分压电阻 R1 / R2 来设定 OVP 阈值。 芯片内部检测 VOVP 引脚电压,当达到内部参考电压(典型 1.2V )时触发过压保护。

通用计算公式

VIN_OVP = 1.2V × (1 + R1 / R2)

电阻选型建议

R2 推荐使用 100kΩ 标准值,便于计算与采购

VOVP 引脚直接接地时,使用芯片内部默认 6.1V 阈值

电阻精度推荐 1% 及以上,保证阈值精度

不同型号可编程范围不同,请参考对应规格书确认
