0.4A-3A 可调限流芯片，短路保护IC
一般描述
PW1503 是具有可编程电流限制的超低 RDS（ON） 开关，可保护电源免受过流和输出短路情况的影响。它集成了过温保护和反向阻断功能。

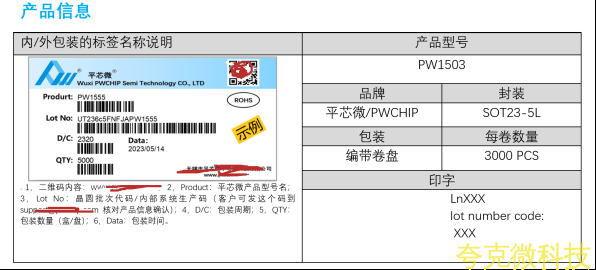

平芯微PW1503 SOT23-5 封装，并提供可调限流版本。
特点l
l 输入电压：2.4V 至 6V
l 3A 负载电流能力
l 可编程电流限制
l 过温保护
l 反向阻断（无体二极管）
l 在关断时，VOUT可强制高于VIN
应用
l USB充电器
l 公共场所多USB充电器
l USB 加密狗
l MiniPCI配件

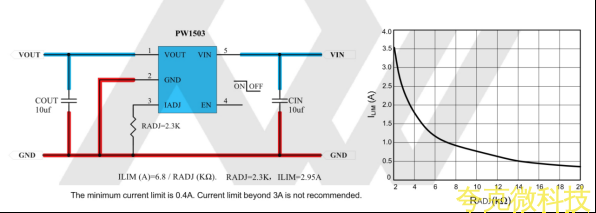

典型应用电路
引脚分配/说明
引脚 编号
引脚名称
功能
1
VOUT
输出引脚，通过一个 10μF 电容去耦至 GND。
2
GND
接地引脚.
3
IADJ
电流限制编程引脚。将电阻器RADJ从该引脚接地，以设置电流限制
4
EN
开/关控制。拉高以使能 IC。不要让它漂浮。
5
VIN
输入引脚，通过一个 10μF 电容去耦到 GND。
OCP过流
功能
输入电压范围
输出电压范围
输出电流范围
输入过压保护关闭阈值
封装
备注
PW2609A
可调OVP
3.5V~36V
3.5V~20V
~3A
3.5V~20V
SOT23-6
内阻35mΩ
PW1605
可调OVP+可调OCP
4V~60V
~48V
1A-5安
4V~48V
QFN16
4V~48V可调限流/过压
PW1515
OVP+
可调OCP
3.5V~32V
~ 6.1V
~2A
6.1V
SOT23-5L
可调输出精密恒流，
PW2606B
OVP+OCP
2.8V~40V
~ 6.1V
~1A
6.1V
SOT23-6
过压保护
PW2605
OVP+OCP
2.8V~40V
~ 6.1V
~1A
6.1V
SOT23-3
过压保护
PW2606
OVP+OCP
2.8V~40V
~ 6.1V
~2A
6.1V
SOT23-6
过压保护
PW2602
OVP+
可调OCP
3.5V~32V
~5.4V
~3A
6.8V
DFN-2x2-8L
可选恒流 和断开模式
PW2601
OVP+
可调OCP
3.5V~24V
~5.1V
~1.5A
6.8V
DFN-2x2-8L
过压,可调限流
PW1503
可调OCP
2.5V~6V
2.5~5.5V
~3A
NO
SOT23-5L
可调限流，3A工作温度低
PW1502A
可调OCP
2.5V~5.5V
2.5~5.5V
0.4A~2A
NO
SOT23-5L
可调USB限流产品
PW1555A
可调OVP+可调OCP
2.5V~30V
3.6~ 13V
1A~4.8A
6V/7V/14V
DFN3X3-10
可调过压，可调过流保护
PW1558
可调OVP+可调OCP
2.5V~28V
3~ 24V
1A~6A
可调
QFN16-10
可调过压，可调过流保护
PW4555
OVP+锂电池充电管理
4.5V~24V
~4.2V
~700mA
6.8V
DFN-2x2-8L
可调输出恒流
PW4056HH
OVP+锂电池充电管理
4.5V~6.8V
耐压28V
~4.2V/4.35V/4.4V
~1A
6.8V
SOP8-EP
通用4056脚位，双高耐压
PW4057H
OVP+锂电池充电管理
4V~6.8V
耐压28V
~4.2V
~800mA
6.8V
SOT23-6
通用4057脚位，双高耐压
PW4054H
OVP+锂电池充电管理
4V~6.8V
耐压28V
~4.2V
~500mA
6.8V
SOT23-5
通用4054脚位，双高耐压
Absolute Maximum Ratings (note1)
|
参数 |
值 |
单位 |
|
|
VIN, VOUT, EN, IADJ |
-0.3 to 7 |
V |
|
|
功耗，PD @ TA = 25°C |
1.46 |
W |
|
|
封装热阻 (Note 2) |
θJA |
68.5 |
°C/W |
|
θJC |
10.9 |
°C/W |
|
|
结温范围 |
-40 to 150 |
°C |
|
|
引线温度（焊接，10 秒） |
260 |
°C |
|
|
存储温度范围 |
-65 to 150 |
°C |
|
建议操作条件 （注3)
|
参数 |
值 |
单位 |
|
VIN |
2.4 to 6 |
V |
|
VOUT,IADJ |
0 to 6 |
V |
|
EN |
0V to VIN |
|
