平芯微HY2120-CB保护IC应用指南

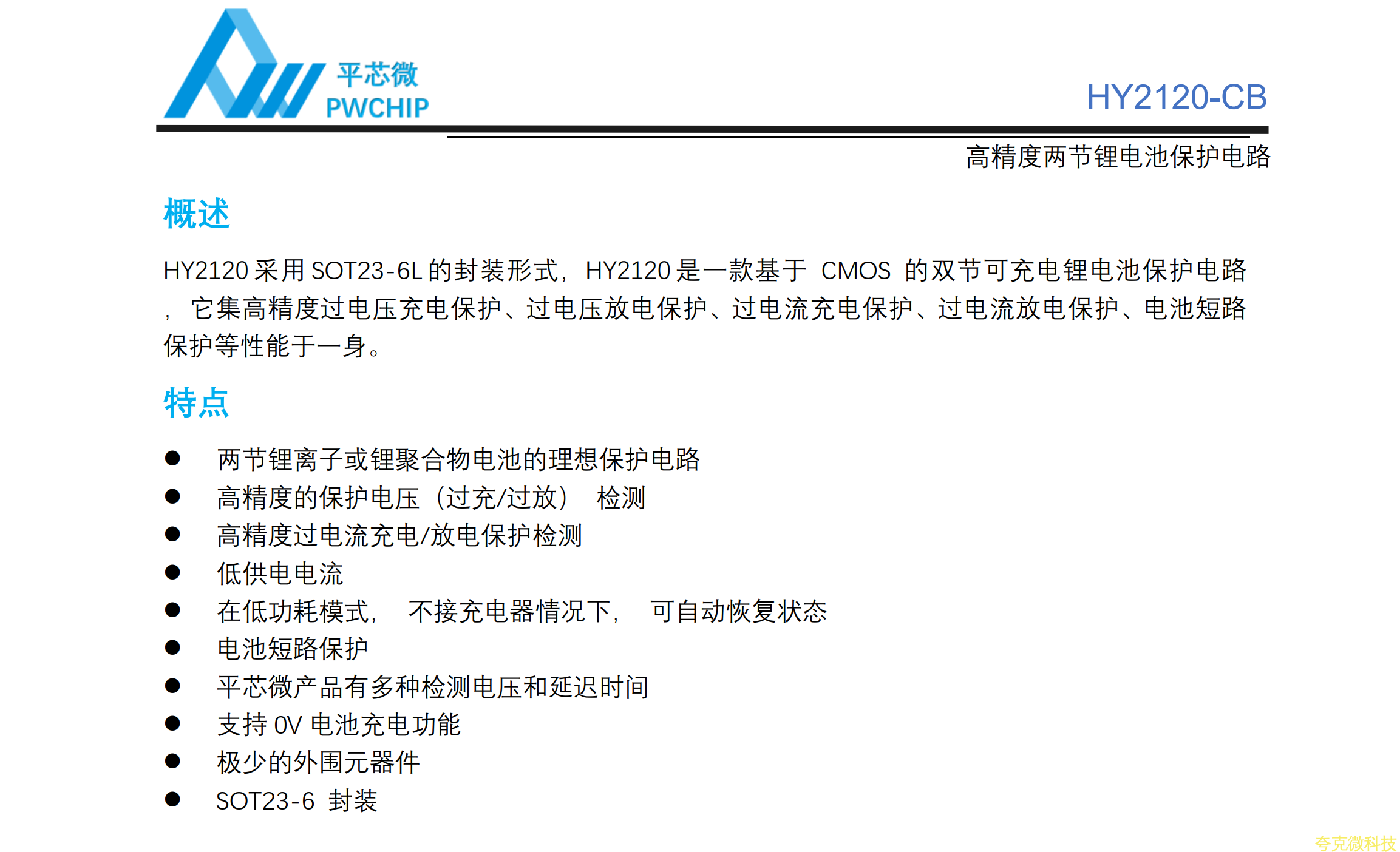

一、平芯微HY2120-CB介绍
封装：SOT23-6
适用电池：2节串联锂电池（7.4V/8.4V）
保护功能：过充 / 过放 / 过流 / 短路
NTC保护：无
工作电流：微安级（极低功耗）
外围：极简，只需几颗电容电阻 + 外置MOS管
平芯微HY2120-CB保护IC，集成过充、过放、过流、短路四重保护，广泛应用于蓝牙音箱、小风扇、电动工具、LED灯具等产品。本文从工作原理到应用设计全面解析，并提供可直接替代的升级方案。

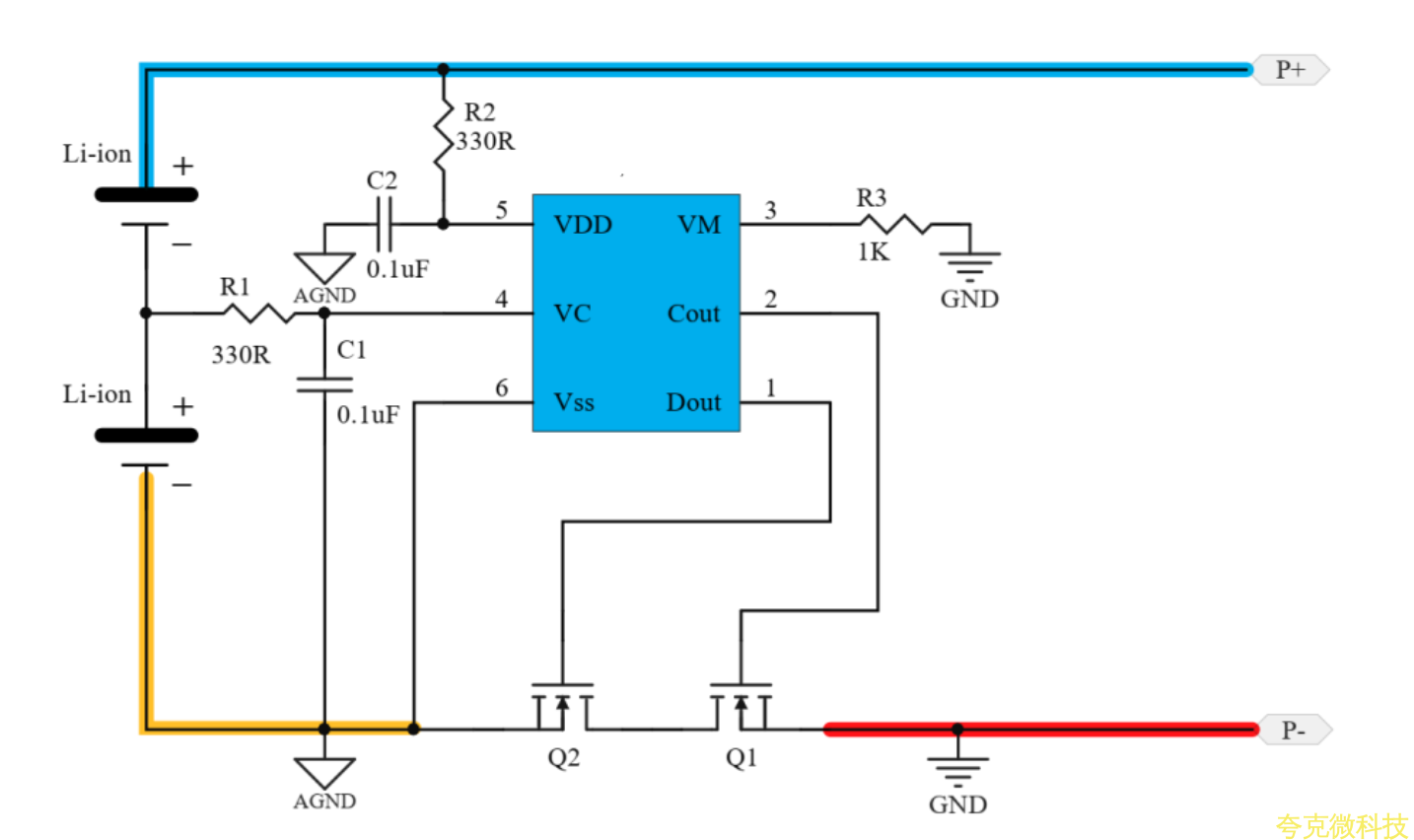

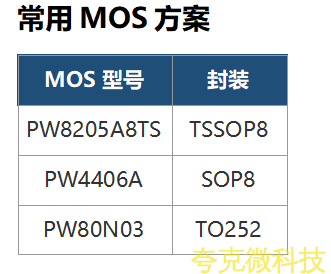

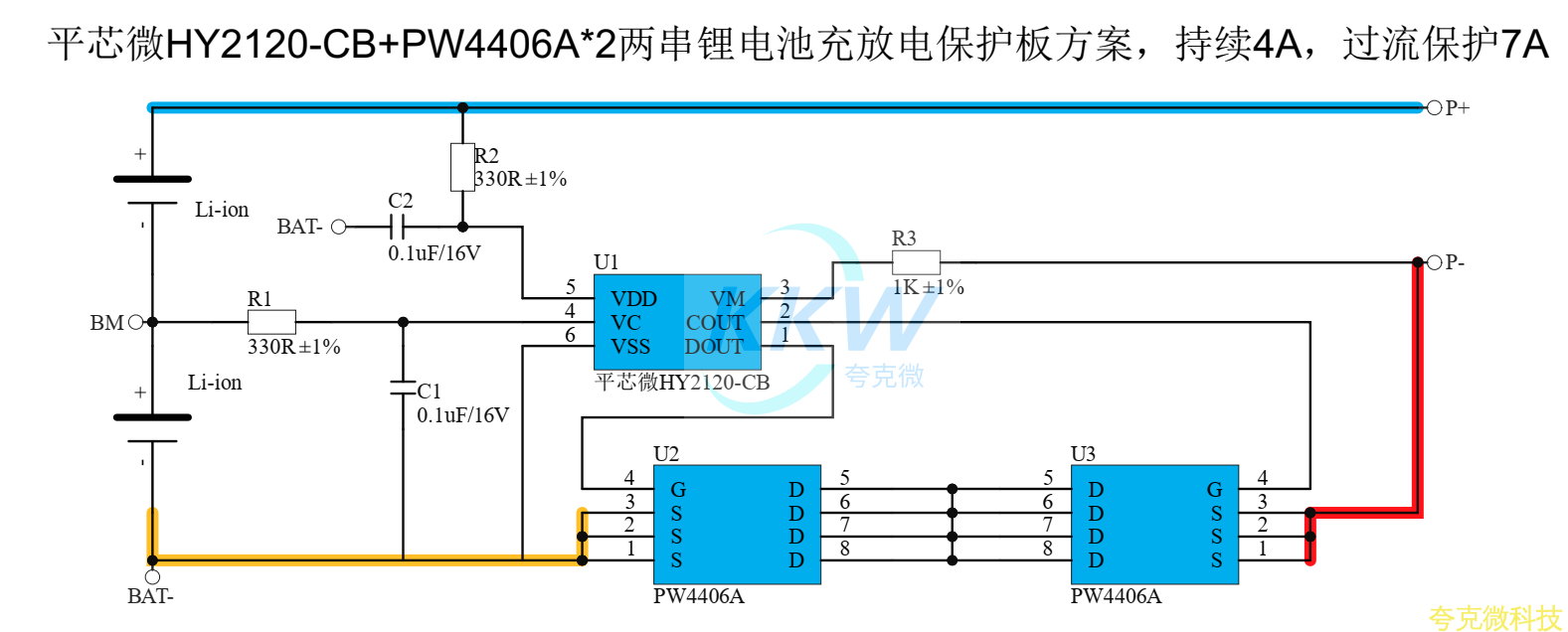

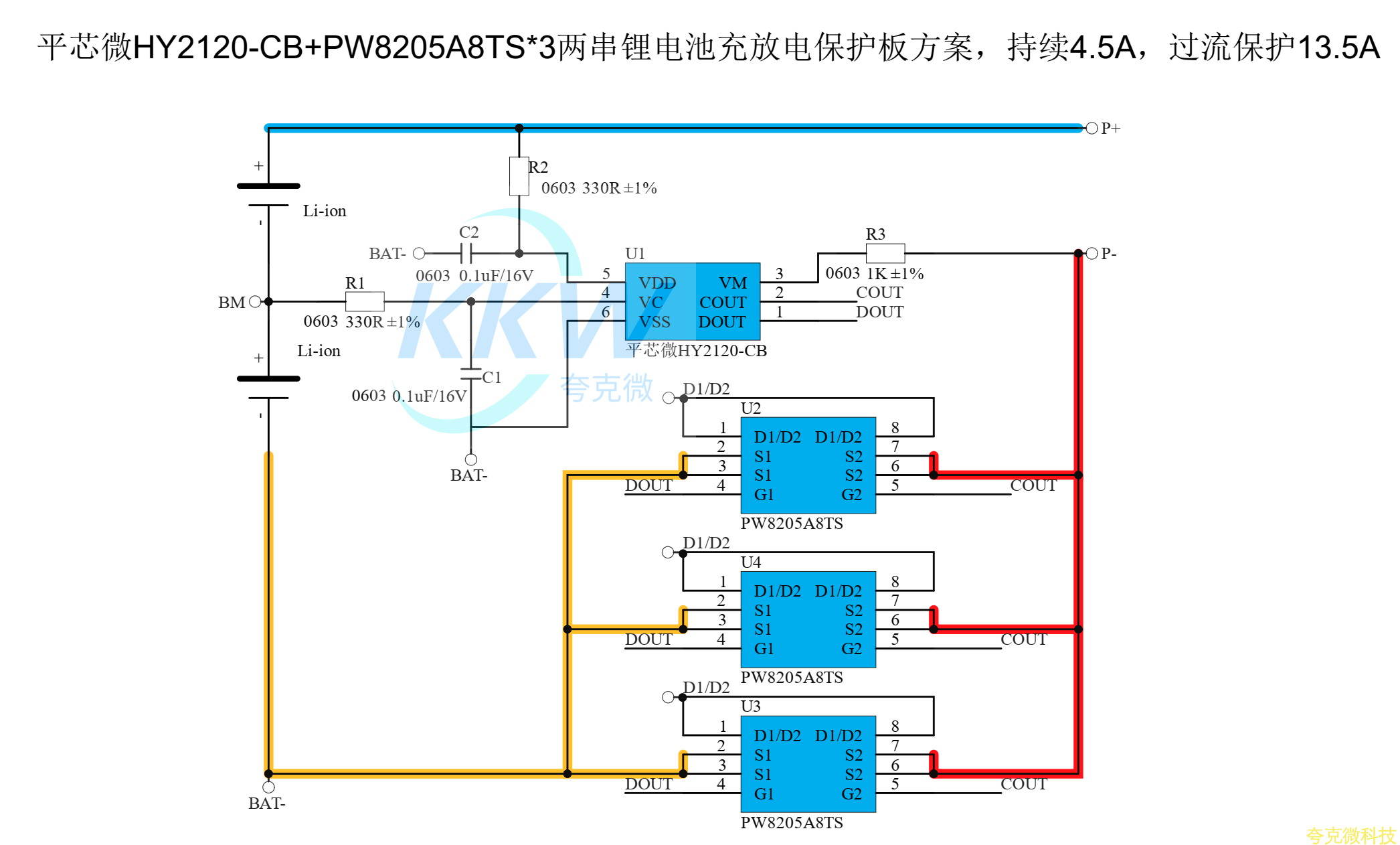

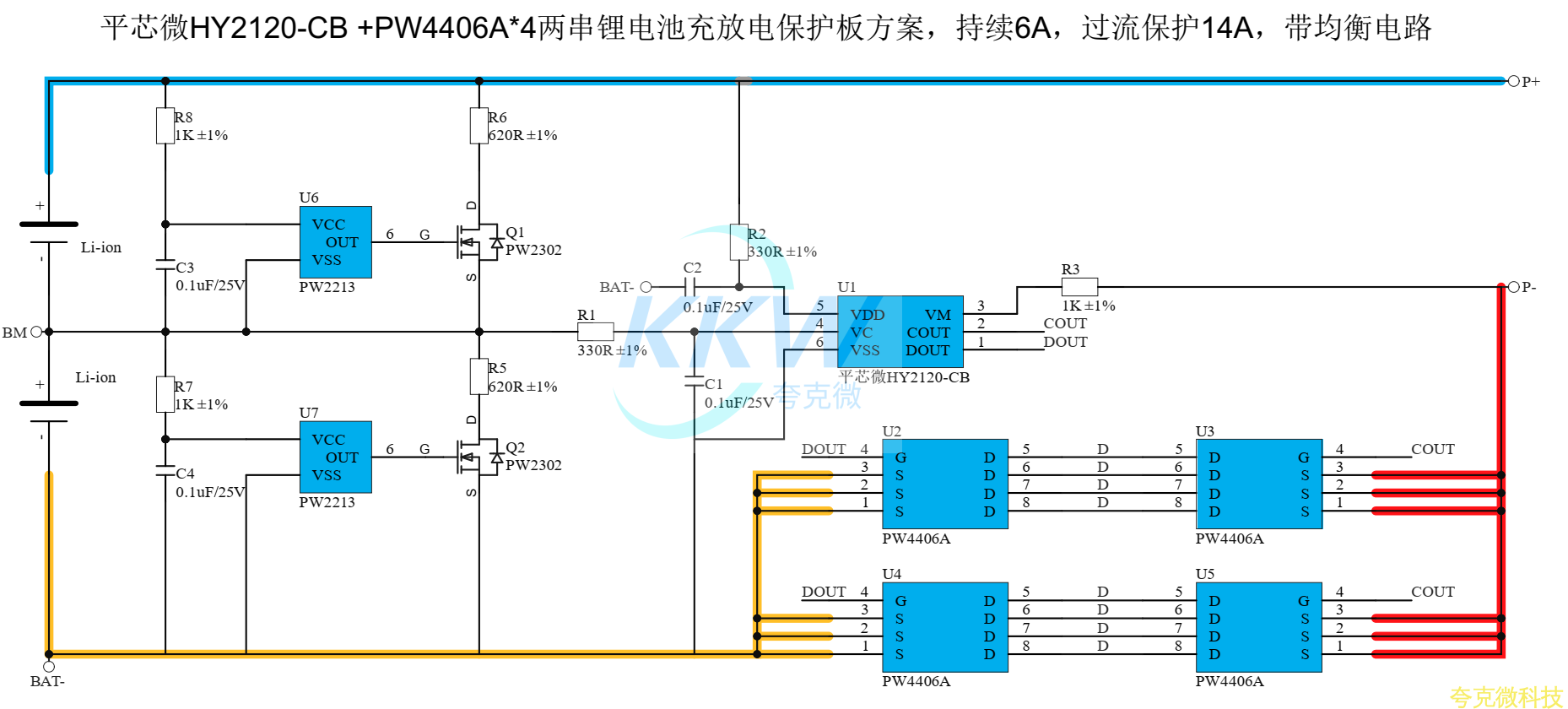

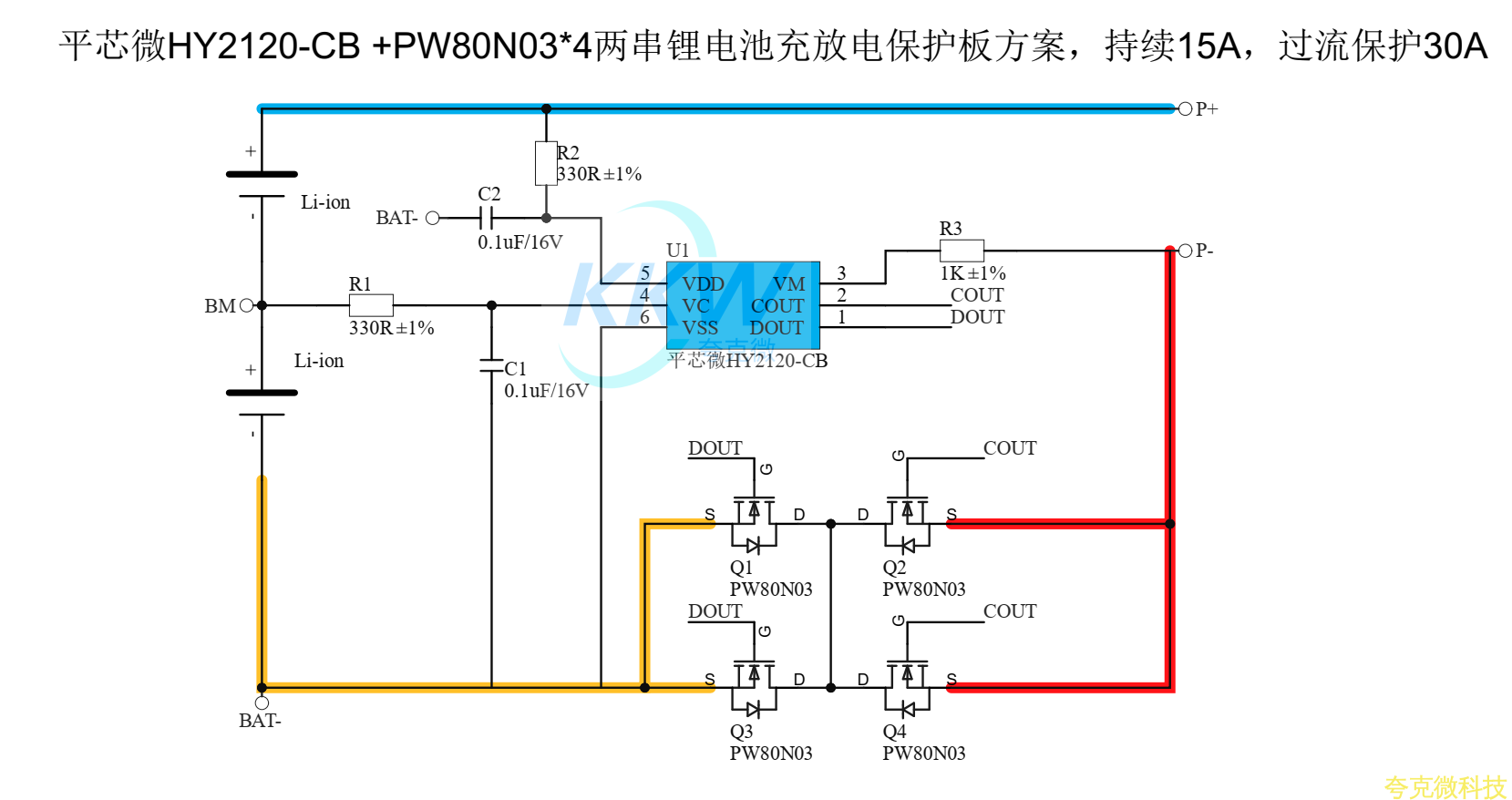

MOS管选择
由于HY2120-CB的过流保护直接依赖MOS管的RDS(on)，所以MOS选型直接决

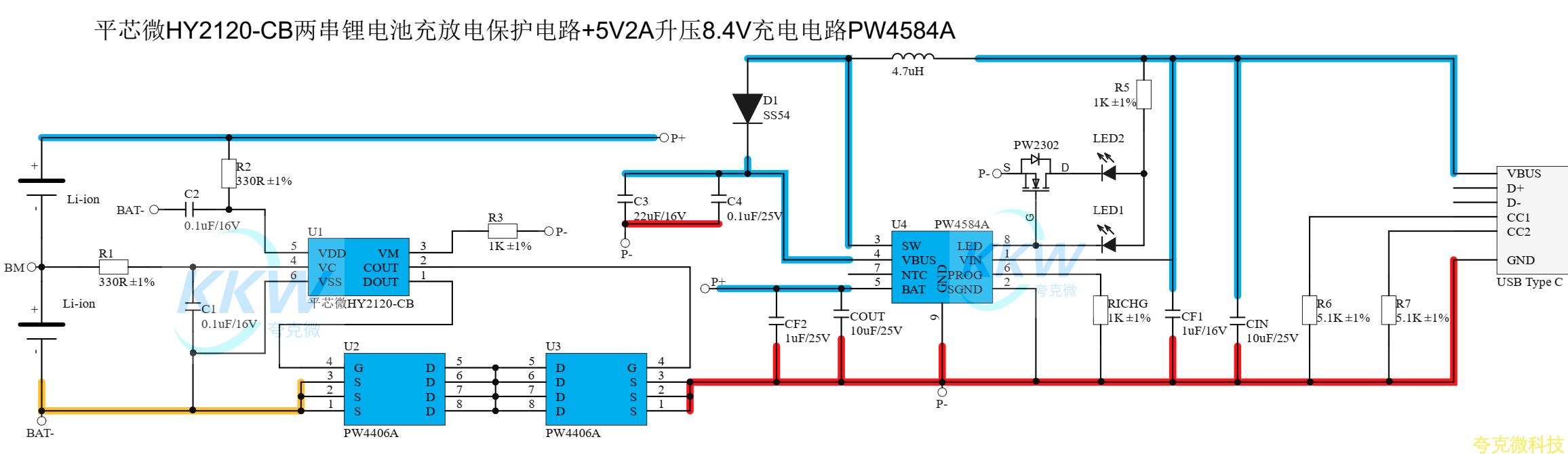

与充电电路二合一参考设计
平芯微HY2120-CB保护IC可以与多款充电IC搭配，实现充电+保护二合一设计。以下是经过实测的参考方案：
二合一连接方式
• 充电IC输出接保护板P+、P-（充放电共用端口）
• 保护板B+、B-、VM分别接电芯正极、负极、中点
• 充电时电流经过保护板MOS管，HY2120-CB实时监测，过充时自动切断

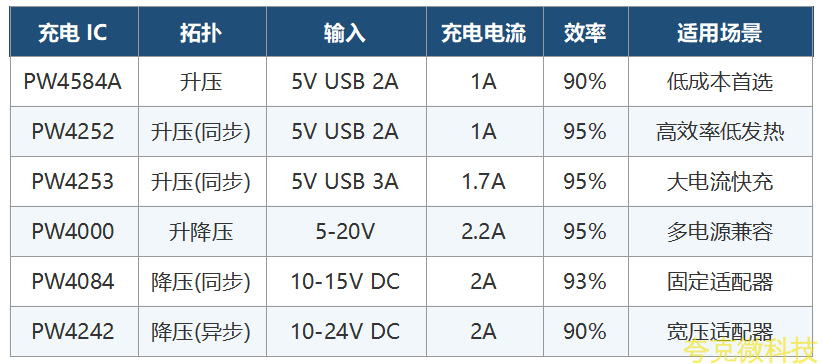

选型建议
• 只有USB 5V输入、成本敏感 → PW4584A

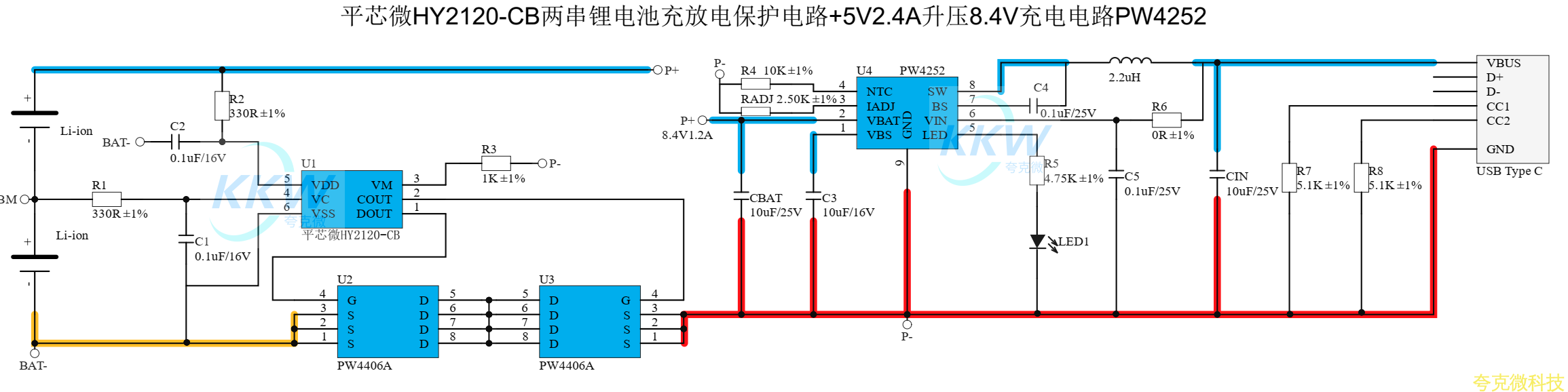

• USB 5V输入、要高效率 → PW4252

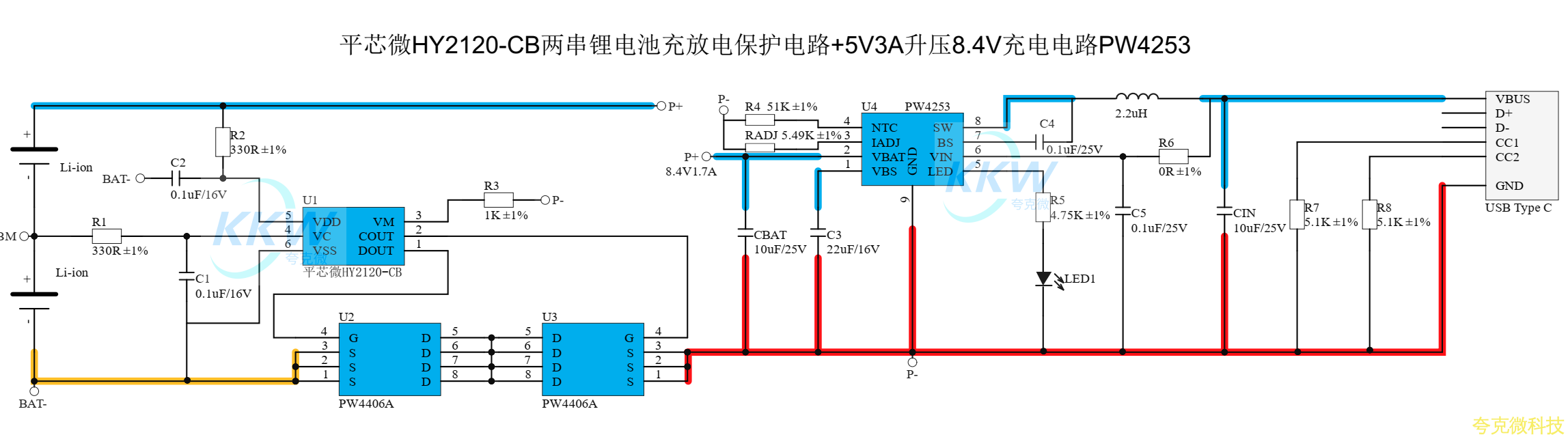

• USB 5V输入、要大电流2A → PW4253

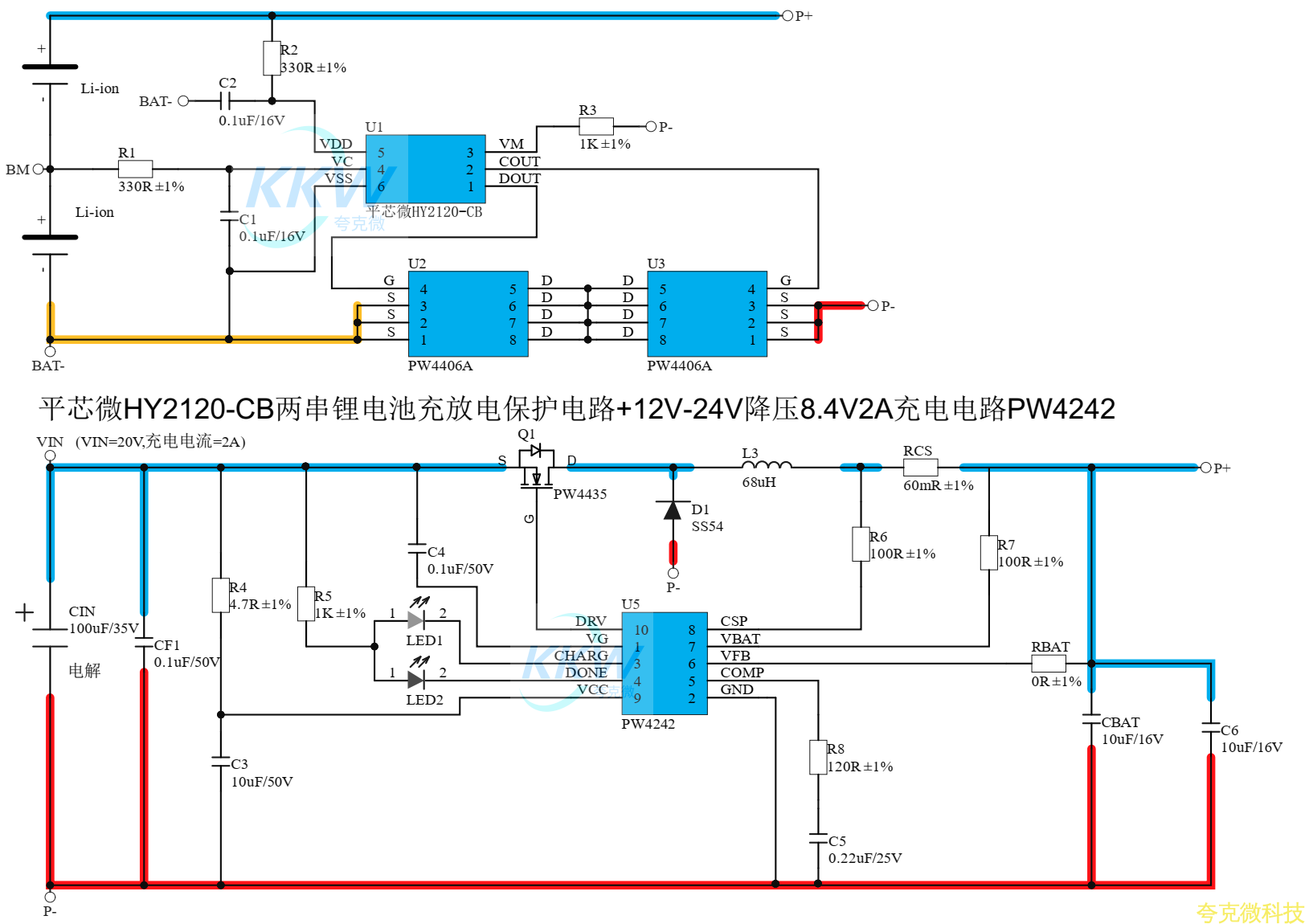

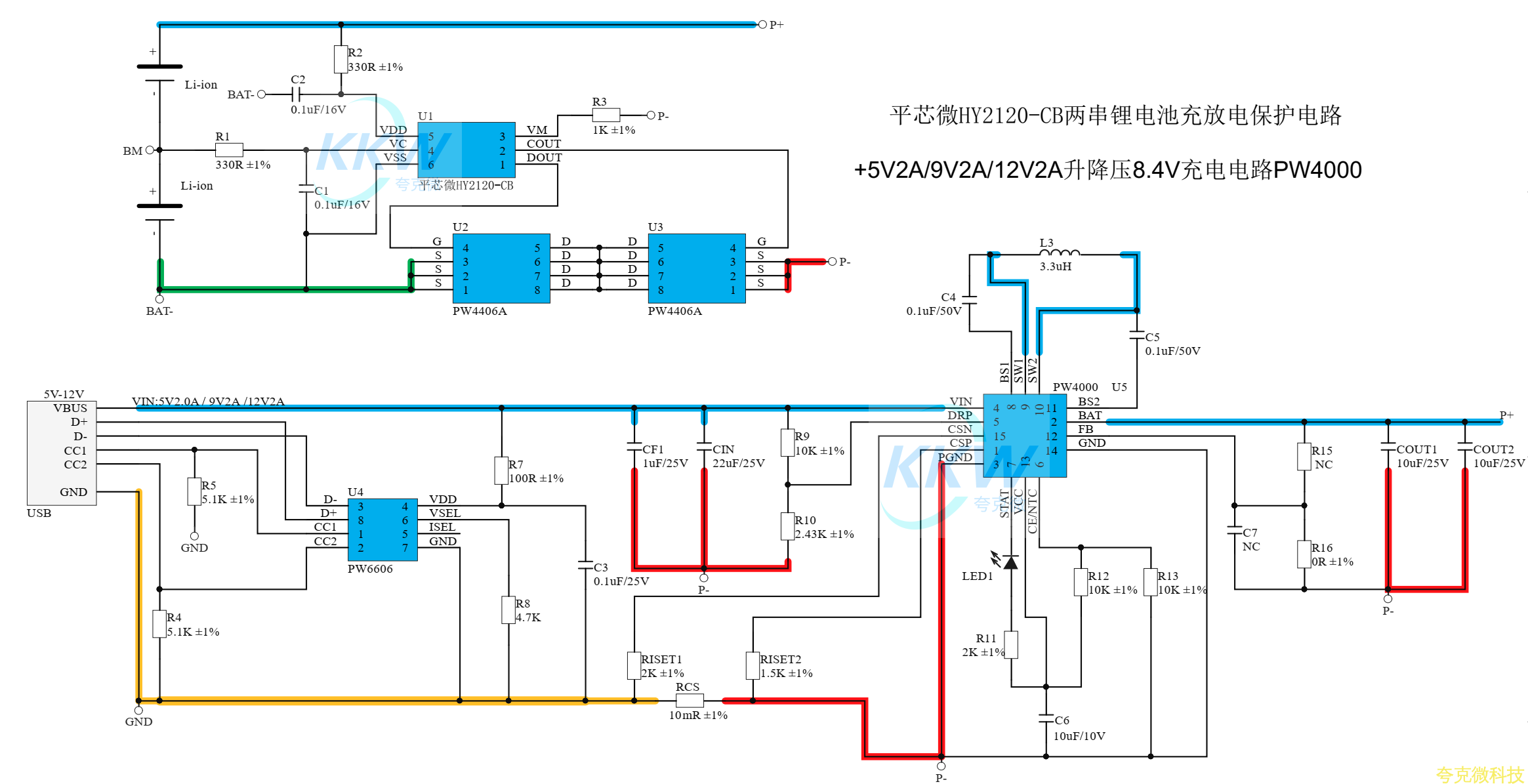

• 多种电源兼容（5V/9V/12V）→ PW4000
• 固定12V适配器 → PW4084
• 适配器电压不确定（10-24V）→ PW4242
