輸入60V降壓5V/3.3V/12V方案測試報告
PW2153 / PW2815 / PW8600 實測對比
測試項：轉換效率 · 熱性能 · 靜態功耗 · 典型應用 測試條件：Vin=60V, Vout=5V/3.3V/12V
針對六款DC-DC與LDO電源芯片，在工業及汽車電子典型工況下的性能對比與驗證

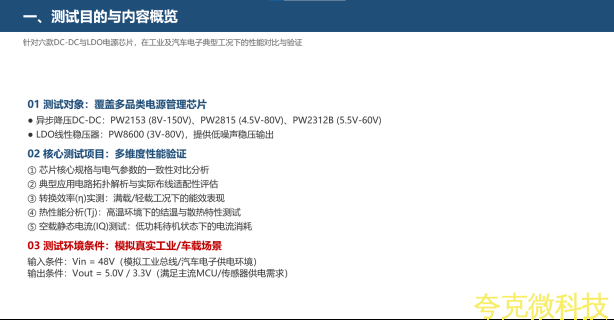

01 測試對象：覆蓋多品類電源管理芯片
l 異步降壓DC-DC：PW2153 (8V-150V)、PW2815 (4.5V-80V)、PW2312B (5.5V-60V)
l LDO線性穩壓器：PW8600 (3V-80V)，提供低噪聲穩壓輸齣
02 核心測試項目：多維度性能驗證

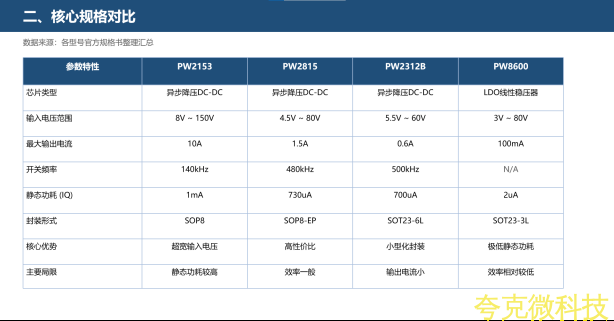

① 芯片核心規格與電氣蔘數的一緻性對比分析
② 典型應用電路拓撲解析與實際佈線適配性評估
③ 轉換效率(η)實測：滿載/輕載工況下的能效錶現
④ 熱性能分析(Tj)：高溫環境下的結溫與散熱特性測試
⑤ 空載靜態電流(IQ)測試：低功耗待機狀態下的電流消耗
03 測試環境條件：模擬真實工業/車載場景
輸入條件：Vin = 48V（模擬工業總線/汽車電子供電環境）
輸齣條件：Vout = 5.0V / 3.3V（滿足主流MCU/傳感器供電需求）
一、測試目的與內容概覽

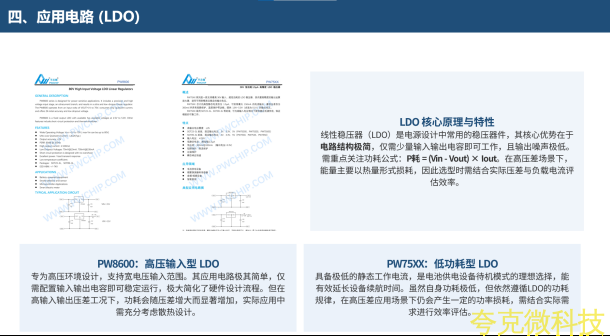

LDO 核心原理與特性
線性穩壓器（LDO）是電源設計中常用的穩壓器件，其核心優勢在於電路結構極簡，僅需少量輸入輸齣電容卽可工作，且輸齣噪聲極低。
需重點關註功耗公式：P耗 = (Vin - Vout) × Iout。在高壓差場景下，能量主要以熱量形式損耗，因此選型時需結閤實際壓差與負載電流評估效率。
PW8600：高壓輸入型 LDO
專爲高壓環境設計，支持寬電壓輸入範圍。其應用電路極其簡單，僅需配置輸入輸齣電容卽可穩定運行，極大簡化瞭硬件設計流程。但在高輸入輸齣壓差工況下，功耗會隨壓差增大而显著增加，實際應用中需充分考慮散熱設計。
PW75XX：低功耗型 LDO
具備極低的靜態工作電流，是電池供電設備待機模式的理想選擇，能有效延長設備續航時間。雖然自身功耗極低，但依然遵循LDO的功耗規律，在高壓差應用場景下仍會産生一定的功率損耗，需結閤實際需求進行效率評估。

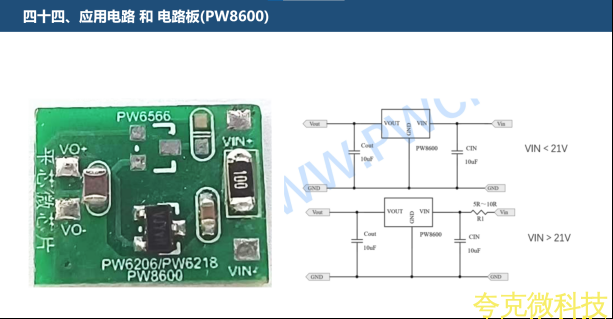

四、應用電路 (LDO)
測試條件

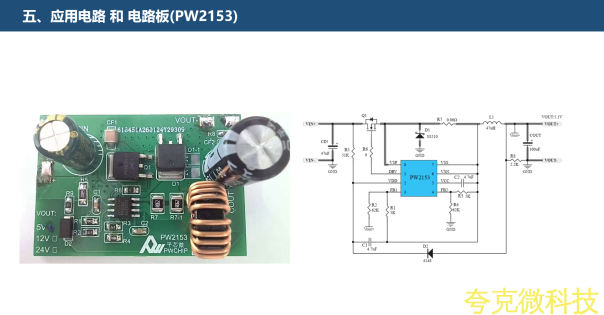

芯片：PW2153
拓撲：異步 Buck
Vin：59.3V（鋰電中值）
Vout：4.98V
Iout：3.0A
電感 L：47μH
Cin：47μF × 1
Cout：680μF × 1
fsw：1MHz

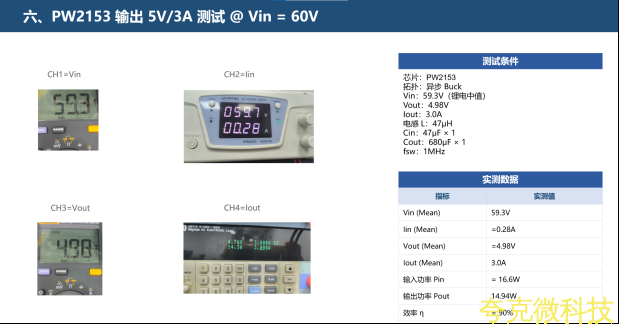

六、PW2153 輸齣 5V/3A 測試 @ Vin = 60V
測試條件
芯片：PW 2153(SOP8)
Vin：60.0V
Vout：5.0V
Iout：3.0A
環境溫度：25℃
運行時間：2 min

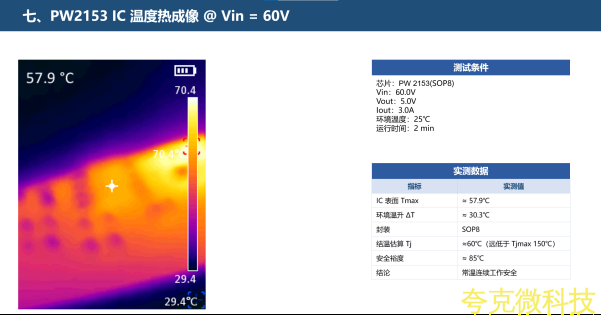

七、PW2153 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2153
拓撲：異步 Buck
Vin：59.8V（鋰電中值）
Vout：4.97V
Iout：4.0A
電感 L：47μH
Cin：47μF × 1
Cout：680μF × 1
fsw：1MHz

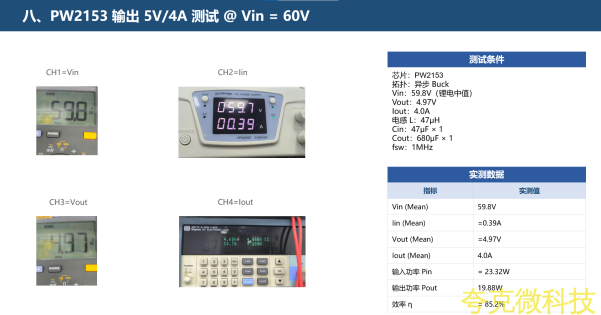

八、PW2153 輸齣 5V/4A 測試 @ Vin = 60V
測試條件
芯片：PW 2153(SOP8)
Vin：60V
Vout：5.0V
Iout：4.0A
環境溫度：25℃
運行時間：2 min

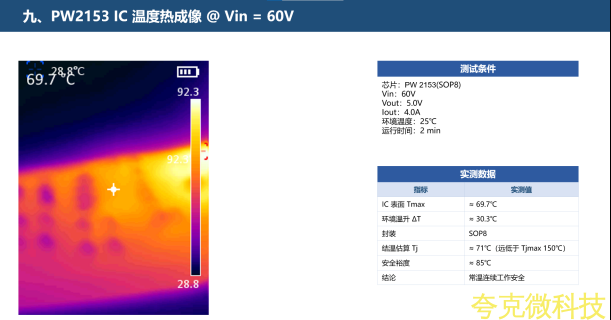

九、PW2153 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2153
拓撲：異步 Buck
Vin：59.8V（鋰電中值）
Vout：4.62V
Iout：4.5A
電感 L：47μH
Cin：47μF × 1
Cout：680μF × 1
fsw：1MHz

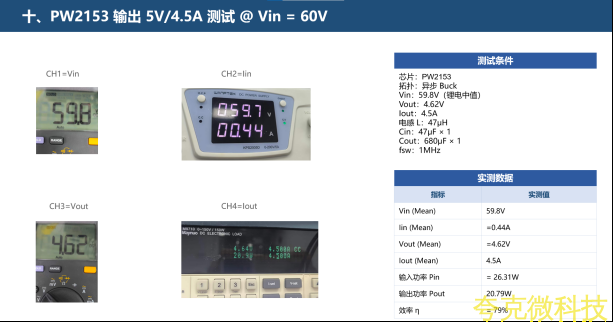

十、PW2153 輸齣 5V/4.5A 測試 @ Vin = 60V
測試條件
芯片：PW 2153(SOP8)
Vin：60.0V
Vout：5.0V
Iout：4.5A
環境溫度：25℃
運行時間：2 min

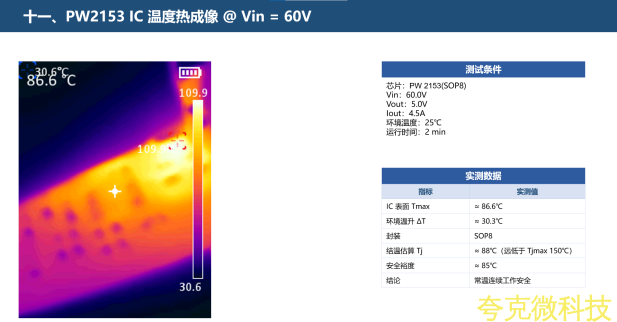

十一、PW2153 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2153
拓撲：異步 Buck
Vin：59.8V（鋰電中值）
Vout：12.04V
Iout：3.0A
電感 L：47μH
Cin：47μF × 1
Cout：680μF × 1
fsw：1MHz

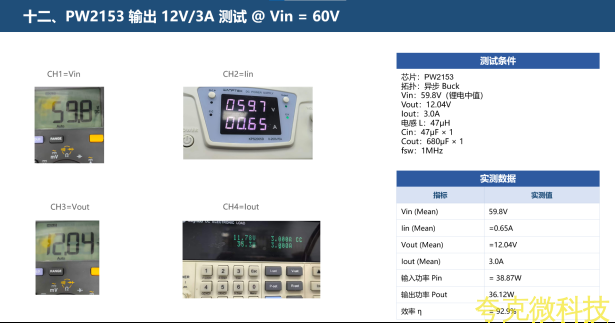

十二、PW2153 輸齣 12V/3A 測試 @ Vin = 60V
測試條件
芯片：PW 2153(SOP8)
Vin：60.0V
Vout：12.0V
Iout：3.0A
環境溫度：25℃
運行時間：2 min

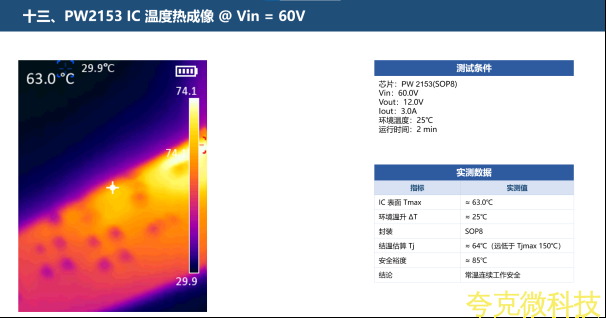

十三、PW2153 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2153
拓撲：異步 Buck
Vin：59.7V（鋰電中值）
Vout：12.02V
Iout：4.0A
電感 L：47μH
Cin：47μF × 1
Cout：680μF × 1
fsw：1MHz
十四、PW2153 輸齣 12V/4A 測試 @ Vin = 60V
測試條件
芯片：PW 2153(SOP8)
Vin：60.0V
Vout：12.0V
Iout：4.0A
環境溫度：25℃
運行時間：2 min

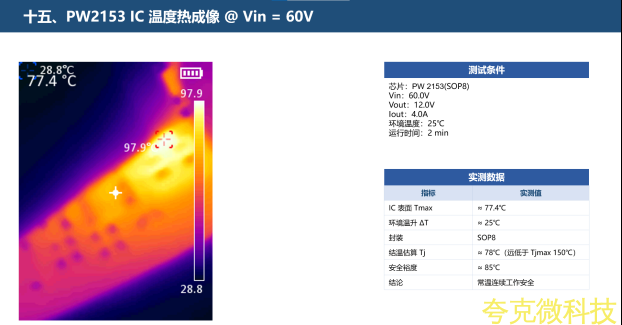

十五、PW2153 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2153
拓撲：異步 Buck
Vin：59.6V（鋰電中值）
Vout：11.99V
Iout：5.0A
電感 L：47μH
Cin：47μF × 1
Cout：680μF × 1
fsw：1MHz

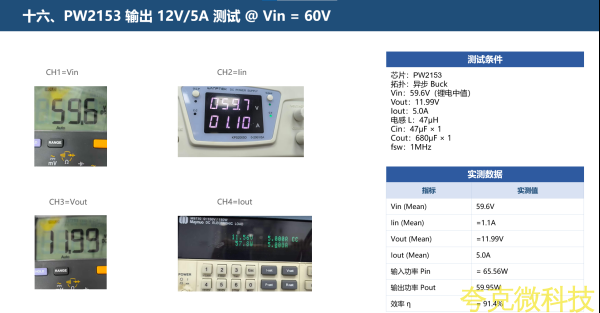

十六、PW2153 輸齣 12V/5A 測試 @ Vin = 60V
測試條件
芯片：PW 2153(SOP8)
Vin：60.0V
Vout：12.0V
Iout：5.0A
環境溫度：25℃
運行時間：2 min

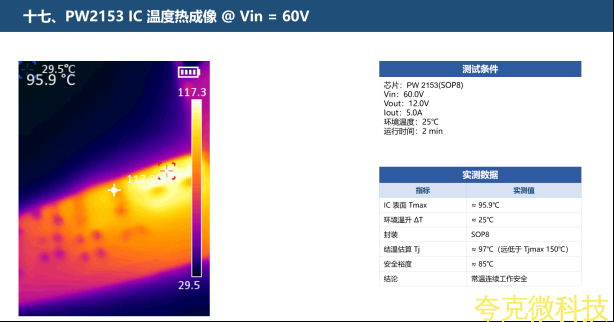

十七、PW2153 IC 溫度熱成像 @ Vin = 60V

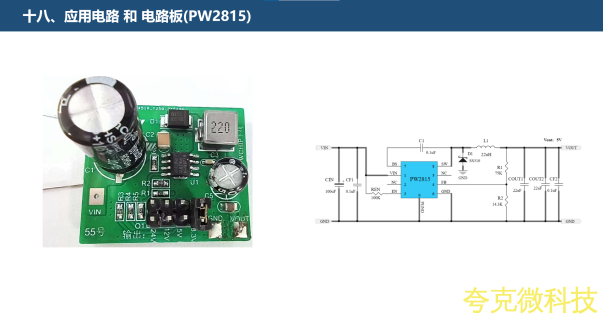

測試條件
芯片：PW2815
拓撲：異步 Buck
Vin：59.8V（鋰電中值）
Vout：3.353V
Iout：0.5A
電感 L：22μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

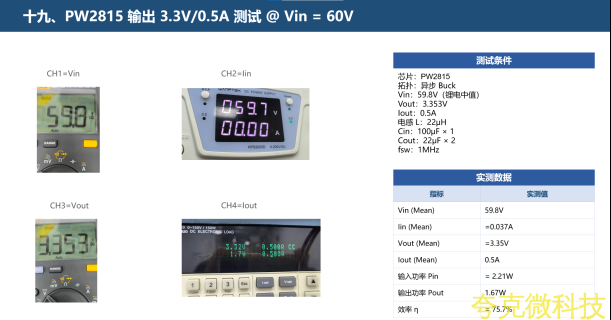

十九、PW2815 輸齣 3.3V/0.5A 測試 @ Vin = 60V
測試條件
芯片：PW 2815(SOP8-EP)
Vin：60V
Vout：3.3V
Iout：0.5A
環境溫度：25℃
運行時間：2 min

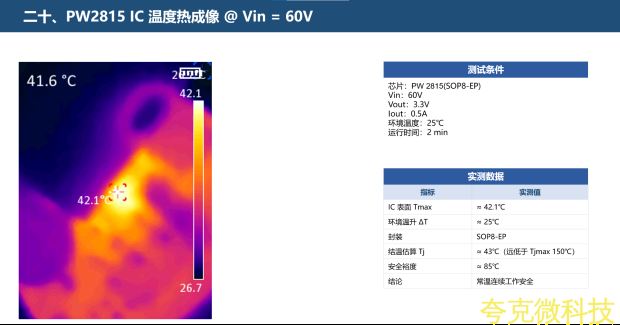

二十、PW2815 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2815
拓撲：異步 Buck
Vin：59.8V（鋰電中值）
Vout：3.36V
Iout：1.0A
電感 L：22μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

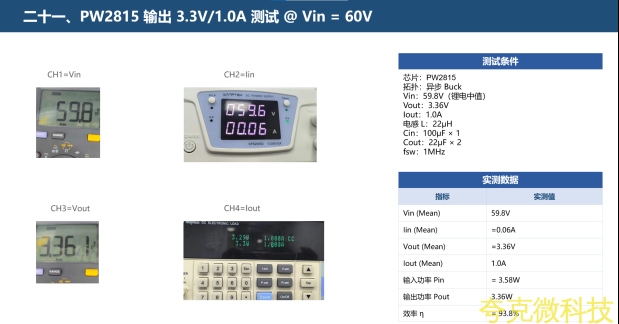

二十一、PW2815 輸齣 3.3V/1.0A 測試 @ Vin = 60V
測試條件
芯片：PW 2815(SOP8-EP)
Vin：60.0V
Vout：3.3V
Iout：1.0A
環境溫度：25℃
運行時間：2 min

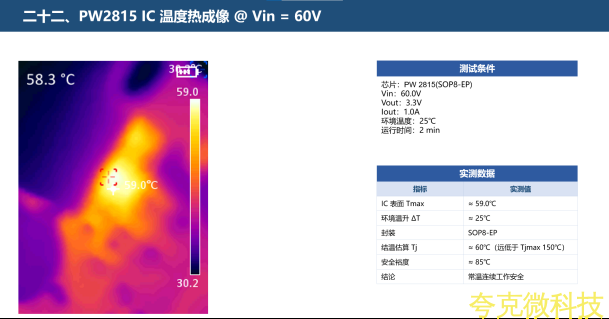

二十二、PW2815 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2815
拓撲：異步 Buck
Vin：59.9V（鋰電中值）
Vout：3.34V
Iout：1.2A
電感 L：22μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

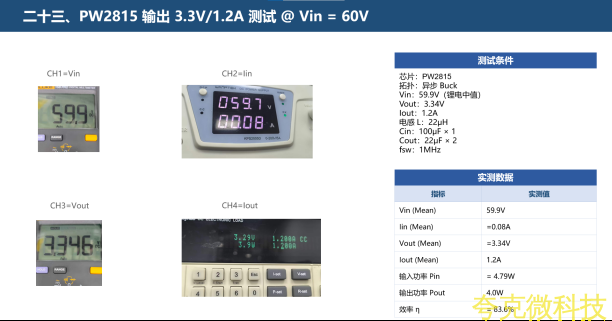

二十三、PW2815 輸齣 3.3V/1.2A 測試 @ Vin = 60V
測試條件
芯片：PW 2815(SOP8-EP)
Vin：60.0V
Vout：3.3V
Iout：1.2A
環境溫度：25℃
運行時間：2 min

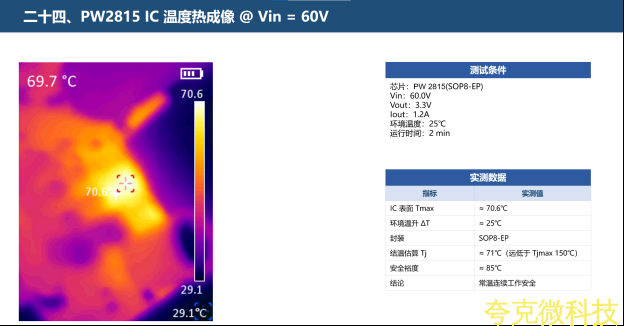

二十四、PW2815 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2815
拓撲：異步 Buck
Vin：59.9V（鋰電中值）
Vout：5.08V
Iout：0.5A
電感 L：22μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
二十五、PW2815 輸齣 5V/0.5A 測試 @ Vin = 60V
測試條件
芯片：PW 2815(SOP8-EP)
Vin：60.0V
Vout：5.0V
Iout：0.5A
環境溫度：25℃
運行時間：2 min

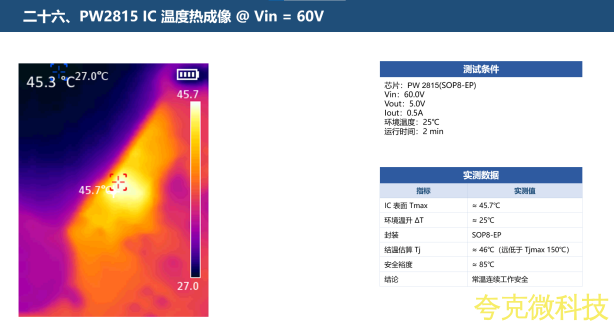

二十六、PW2815 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2815
拓撲：異步 Buck
Vin：59.9V（鋰電中值）
Vout：5.08V
Iout：1.0A
電感 L：22μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

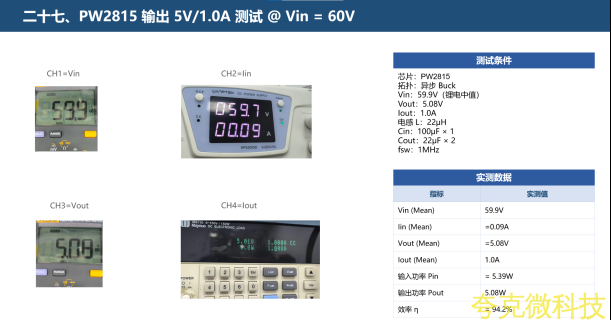

二十七、PW2815 輸齣 5V/1.0A 測試 @ Vin = 60V
測試條件
芯片：PW 2815(SOP8-EP)
Vin：60.0V
Vout：5.0V
Iout：1.0A
環境溫度：25℃
運行時間：2 min

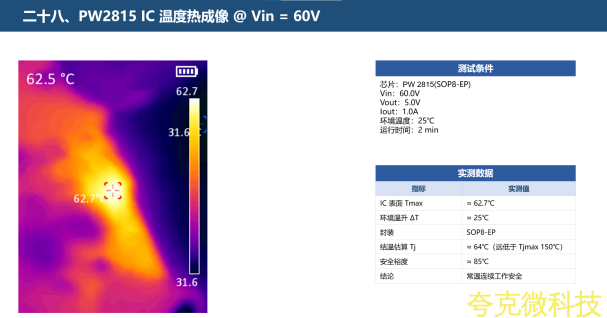

二十八、PW2815 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2815
拓撲：異步 Buck
Vin：59.9V（鋰電中值）
Vout：5.07V
Iout：1.2A
電感 L：22μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
二十九、PW2815 輸齣 5V/1.2A 測試 @ Vin = 60V
測試條件
芯片：PW 2815(SOP8-EP)
Vin：60.0V
Vout：5.0V
Iout：1.2A
環境溫度：25℃
運行時間：2 min
三十、PW2815 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2815
拓撲：異步 Buck
Vin：60.0V（鋰電中值）
Vout：12.21V
Iout：0.5A
電感 L：22μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
二十九、PW2815 輸齣 12V/0.5A 測試 @ Vin = 60V
測試條件
芯片：PW 2815(SOP8-EP)
Vin：60.0V
Vout：12.0V
Iout：0.5A
環境溫度：25℃
運行時間：2 min

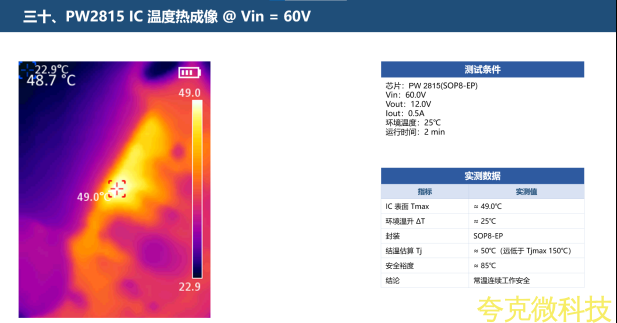

三十、PW2815 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2815
拓撲：異步 Buck
Vin：60.0V（鋰電中值）
Vout：12.21V
Iout：1.0A
電感 L：22μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
二十九、PW2815 輸齣 12V/1.0A 測試 @ Vin = 60V
測試條件
芯片：PW 2815(SOP8-EP)
Vin：60.0V
Vout：12.0V
Iout：1.0A
環境溫度：25℃
運行時間：2 min

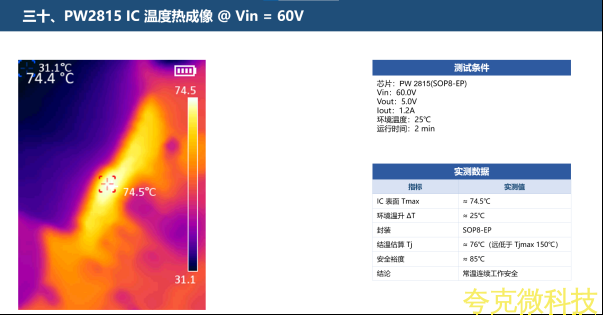

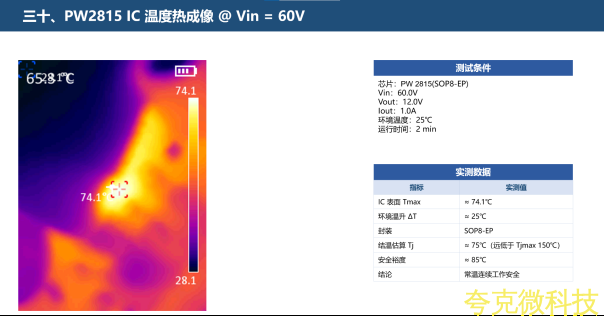

三十、PW2815 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW2815
拓撲：異步 Buck
Vin：59.9V（鋰電中值）
Vout：12.22V
Iout：1.2A
電感 L：22μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

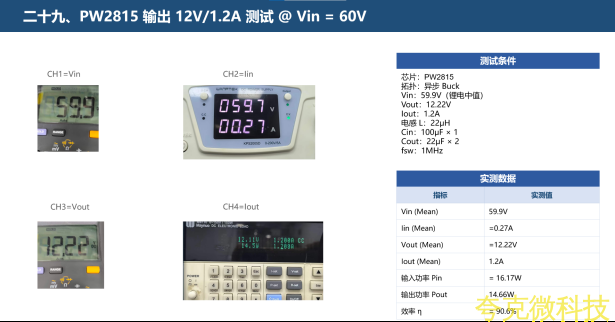

二十九、PW2815 輸齣 12V/1.2A 測試 @ Vin = 60V
測試條件
芯片：PW 2815(SOP8-EP)
Vin：60.0V
Vout：12.0V
Iout：1.2A
環境溫度：25℃
運行時間：2 min

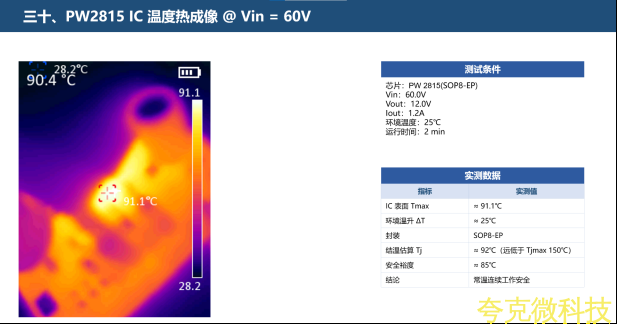

三十、PW2815 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW8600
拓撲 LDO(線性穩壓器)
Vin：59.9V（鋰電中值）
Vout：3.26V
Iout：0.005A
電感 L：
Cin：1μF × 1
Cout：10μF × 1
fsw：1MHz
四十五、PW8600 輸齣 3.3V/0.005A 測試 @ Vin = 60V
測試條件
芯片：PW 8600(SOT23-3L/SOT9-3L)
Vin：76.0V
Vout：3.3V
Iout：0.005A
環境溫度：25℃
運行時間：2 min

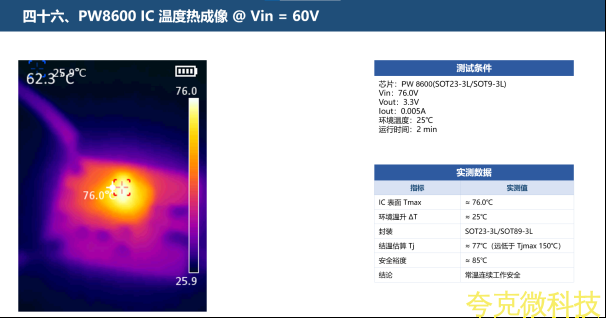

四十六、PW8600 IC 溫度熱成像 @ Vin = 60V
測試條件
芯片：PW8600
拓撲 LDO(線性穩壓器)
Vin：59.8V（鋰電中值）
Vout：4.98V
Iout：0.005A
電感 L：
Cin：1μF × 1
Cout：10μF × 1
fsw：1MHz

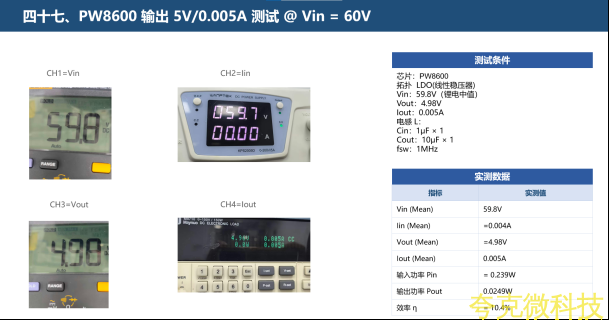

四十七、PW8600 輸齣 5V/0.005A 測試 @ Vin = 60V
測試條件
芯片：PW 8600(SOT23-3L/SOT9-3L)
Vin：60.0V
Vout：5.0V
Iout：0.005A
環境溫度：25℃
運行時間：2 min

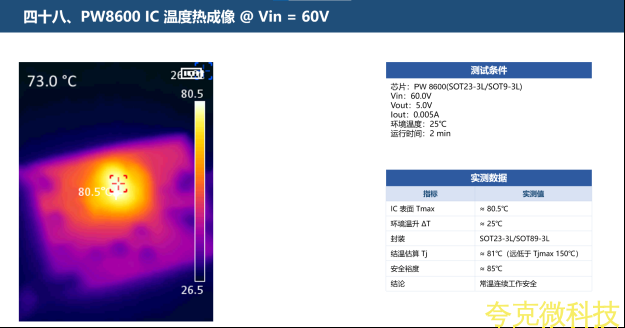

四十八、PW8600 IC 溫度熱成像 @ Vin = 60V
