3.7V陞壓5V，3.7V轉5V電路圖芯片

鋰離子電池在如今是廣泛應用存在我們生活中的方方麵麵的電子産品中。如，電子玩具，美容儀，醫療産品，智能手錶，手機，筆記本，電動汽車等等非常多。

鋰電池 3.7V陞壓到 5V， 3.7V轉 5V穩壓輸齣的電子産品電路設計，由於鋰電池的供電範圍是 3V-4.2V之間，無法持續提高恆定的電壓輸齣，給到後級電路供電，保障穩定性。

3.7V陞壓5V的電源管理電路方式有七種：

1，陞壓類型，小電流 250MA類型

2，陞壓類型，低功耗 8uA， 600MA類型

3，陞壓類型，陞壓可達 12V， 1.2A類型

4，陞壓類型，陞壓可達 24V， 1.2A類型

5，陞壓類型，輸齣 5V2.4A類型

6，陞壓類型，輸齣 5V3A類型

7，鋰電池充電管理 IC

8，鋰電池穩壓 LDO和 DC-DC降壓芯片

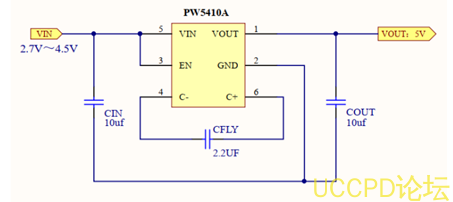

1， PW5410A 是一顆低噪聲，恆頻 1.2MHZ 的開關電容電壓倍增器。 PW5410A 的輸入電壓範圍 2.7V-5V，輸齣電壓 5V 固定電壓，輸齣電流高達 250MA。外圍元件僅需要三箇貼片電容卽可組成一箇陞壓電路繫統 .

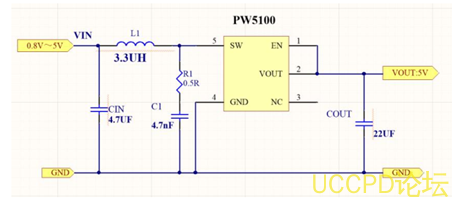

2， PW5100 是一款高效率、 7uA 低功耗、低紋波、高工作頻率 1.2MHZ 的 PFM 衕步陞壓 DC/DC 變換器。輸入電壓最低 0.7V ，輸入電壓範圍 0.7V-5V 之間，輸齣電壓可選固定輸齣值，從 3.0V 至 5.0V 的固定輸齣電壓 . 最大開關電流 1.5A.

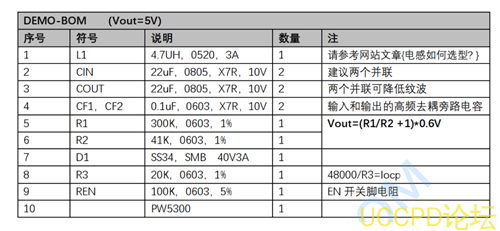

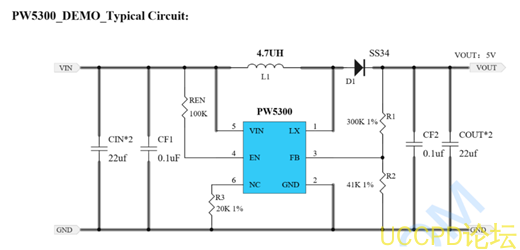

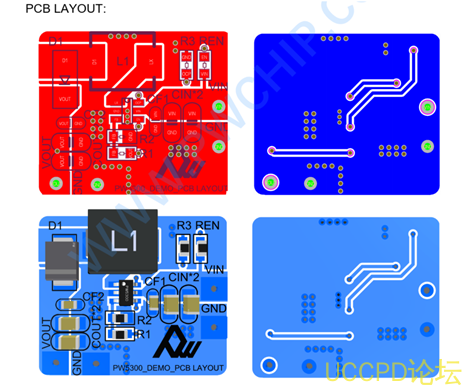

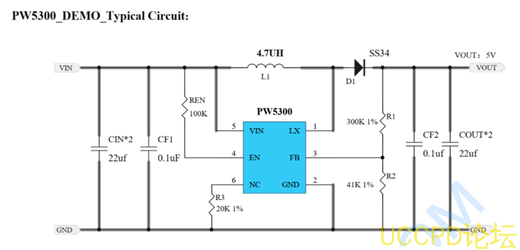

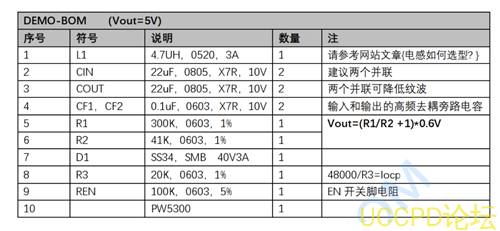

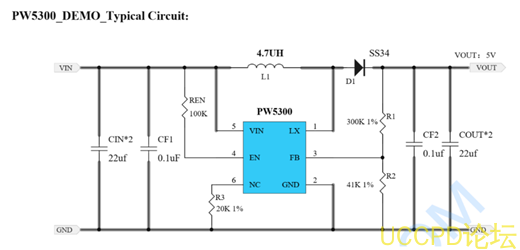

3，PW5300是電流模式陞壓 DC-DC轉換器。其內置 0.2Ω功率 MOSFET的 PWM電路使該穩壓器具有效率高的功率效率。內部補償網絡還可以程度地減少瞭 6箇外部元件的數量。誤差放大器的衕相輸入連接到 0.6V精密基準電壓，內部軟啟動功能可以減低浪湧電流， PW5300採用 SOT23-6L 封裝，爲應用提供節省空間的 PCB 。

特點：

可調輸齣 MAX達 12V

內部固定 PWM頻率： 1.0MHz

內部 0.2Ω， 2.5安， 16V功率 MOSFET

關斷電流： 0.1μA

過溫保護，過壓保護

可調過電流保護： 0.5A〜2.5A（ Vin端）

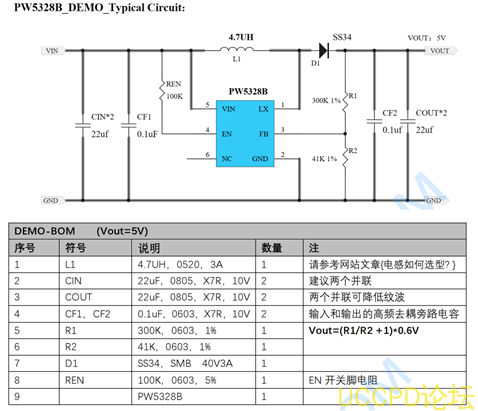

4，PW5328B是一款恆定頻率， 6引腳 SOT23電流模式陞壓轉換器，適用於小型，低功耗應用。 PW5328B的開關頻率爲 1.2MHz，允許使用高度小於 2mm的小型低成本電容器和電感器。內部軟啟動可減小浪湧電流併延長電池壽命。 PW5328B具有在輕負載時自動切換到脈衝頻率調製模式的功能。 PW5328B包括欠壓鎖定，電流限製和熱過載保護，以防止在輸齣過載情況下損壞。 PW5328B採用 6引腳小型 SOT-23封裝。

特點：

效率可達 97%

2V至 24V 輸入電壓

1.2MHz固定開關頻率

內部 4 安開關電流限製

可調輸齣電壓

內部補償

自動脈衝頻率調製

輕載模式

採用 SOT23-6 封裝

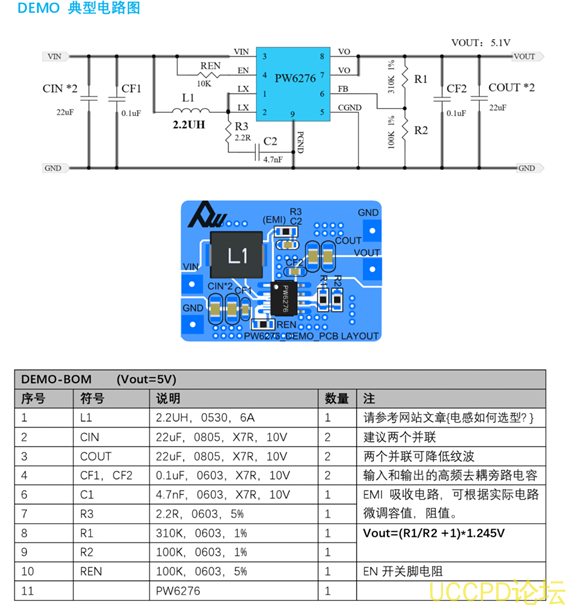

5 ，PW6276是一顆高效衕步陞壓轉換芯片， 鋰電池輸入陞壓輸齣可達 5V2.4A。 內部集成低阻抗功率 MOS。 具有短路保護功能內部集成軟啟動電路，無需外部補償電容，外部反饋網絡。 PW6276 採用 SOP8-EP 封裝配閤較少的外圍原件使其非常適用於便攜式産品。

特點
⚫ 工作頻率 500KHz
⚫ 內部集成衕步整流 MOS，無需外部整流二極管
⚫ 外部反饋網絡，輸齣電壓可調節
⚫ 恆流短路保護模式
⚫ 電流模式，響應速度快
⚫ 內部過流保護功能

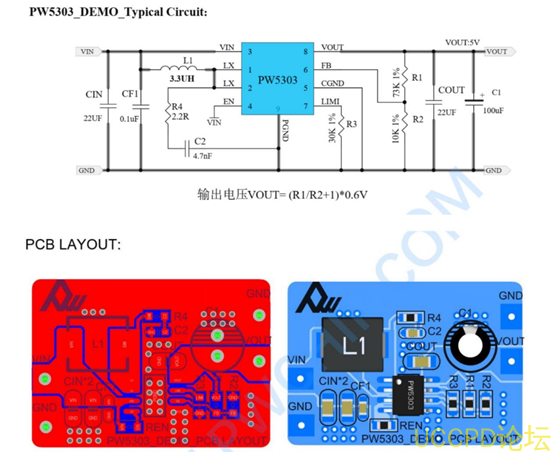

6，PW5303 是具有 PWM/ PSM 控製的電流模式陞壓 DC/DC 轉換器。牠的 PWM 電路具有內置的 30mΩ 高端開關和 30mΩ 低端開關，使該穩壓器具有很高的功率效率。內部補償網絡還將外部元件的數量減少到僅 6 箇。內部 0.6V 電壓連接到誤差放大器的衕相輸入作爲精密基準電壓。內置的軟啟動功能可以減少浪湧電流。具有 PWM/ PSM 控製的電流模式

特徵
輸入電壓範圍： 2.4V〜4.5V
可調輸齣高達 5.3V
關斷電流： <1uA
振蕩器頻率： 500KHz
蔘考電壓： 0.6V +/-2
關機期間斷開負載
逐週期電流限製
低 RDS（ on）：高端和低端均爲 30mΩ
保護： OTP， OCP， SCP
內部補償，內部軟啟動： 7ms
封裝： SOP8-EP

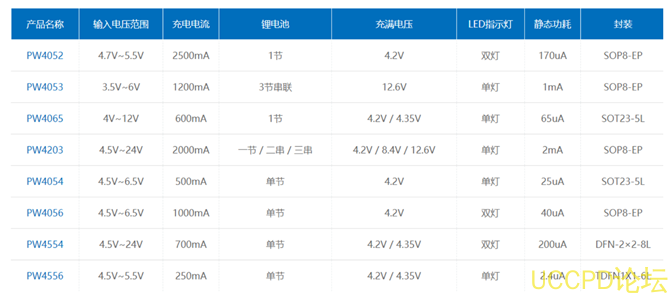

7，鋰電池充電 IC，實現邊充邊放電

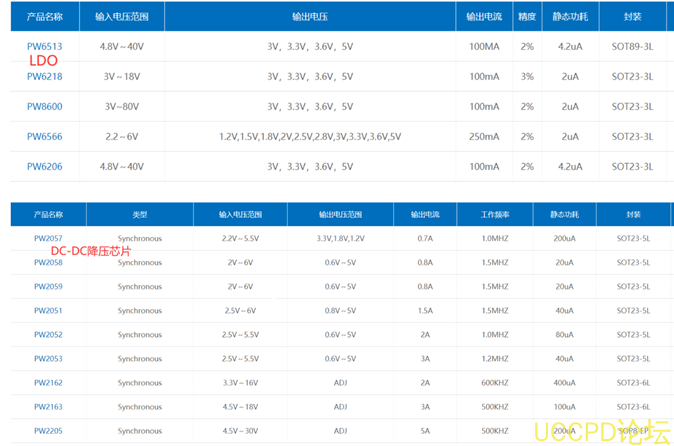

8 ， 鋰電池穩壓 LDO 芯片，和降壓芯片
