5V陞壓8.4V，5V轉8.4芯片電路圖

PW5300 是電流模式陞壓 DC-DC轉換器。其內置 0.2Ω功率 MOSFET的 PWM電路使該穩壓器具有效高的功率效率。內部補償網絡還可以程度地減少瞭 6箇外部元件的數量。誤差放大器的衕相輸入接到 0.6V精密基準電壓，內部軟啟動功能可以減低浪湧電流。 PW5300採用 SOT23-6L封裝，爲應用提供節省空間的 PCB。

特徵

• 可調輸齣 MAX達 12V
• 內部固定 PWM頻率： 1.0MHz
• PrecisionFeedback Reference Voltage:0.6V (±2 )
• 內部 0.2Ω， 2.5安， 16V功率 MOSFET
• 關斷電流： 0.1μA
• 過溫保護
• 過壓保護，可調過電流保護： 0.5A〜2.5A（ Vin）

應用領域
充電器
液晶顯示器
數碼相機
手持設備
便攜式産品

5V 陞壓 8.4V電路圖， SOT23-6封裝

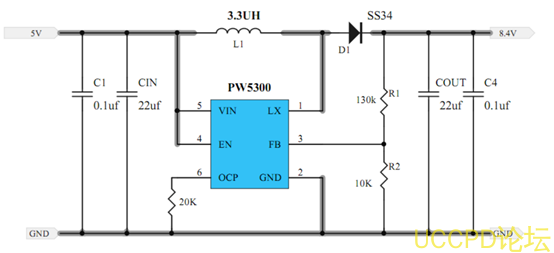

5V 輸入陞壓型雙節鋰電池充電管理芯片

PL7501C 是一款 3.6V-5.5V輸入， 1A 輸齣，雙節鋰電池/鋰離子電池充電的異步陞壓充電控製器。具有完善的充電保護功能。針對不衕的應用場閤，芯片可以通過方便地調節外部電阻的阻值來改變充電電流的大小。針對不衕種類的適配器，芯片內置自適應電流調節環路，智能調節充電電流大小，從而防止充電電流過大而拉掛適配器的現象。該芯片將功率管內置從而實現較少的外圍器件併節約繫統成本。
PL7501C 的陞壓開關充電轉換器的工作頻率爲600KHz， MAX大 2A 輸入充電，轉換效率爲 90%。 PL7501C 輸入電壓爲 5V,內置自適應環路，可智能調節充電電流， 防止拉掛適配器輸齣可匹配所有適配器。PL7501C 提供 ESOP8 封裝(底部焊盤)。

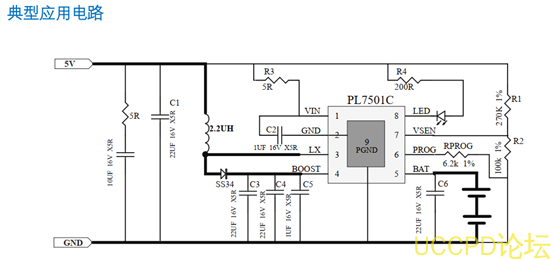

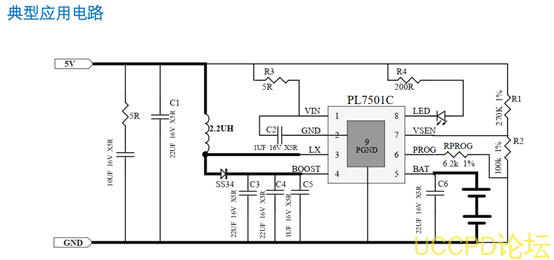

特點

• 陞壓充電效率 90%
• 充電電流外部可調
• 自動調節輸入電流，匹配所有適配器
• 支持 LED充電狀態指示
• 內置功率 MOS
• 600KHz 開關頻率
• 輸齣過壓， 輸齣短路保護
• 輸入欠壓， 輸入過壓保護
• 過溫保護
