5V陞壓12.6V芯片電路圖，三節鋰電池充電
- 2021-04-10 09:45:00
- 技術管理員 原創
- 2871
三節 3.7V的鋰電池串聯， 11.1V和最大 12.6V鋰電池充電電路的解決方案。在應用中，一般使用低壓 5V，如 USB口直接輸入的給三串鋰電池充電，還有是 15V或者 18V， 20V輸入降壓給鋰電池充電的兩種情況。
PW4053是輸入 5V陞壓充電管理芯片， PW4203是輸入 15V-20V降壓充電三節鋰電池 IC

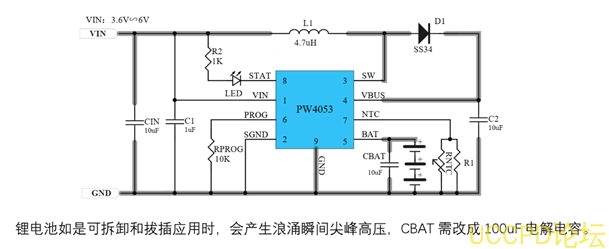

5V
，
USB
口輸入，給三節鋰電池
12.6V
充電電路：

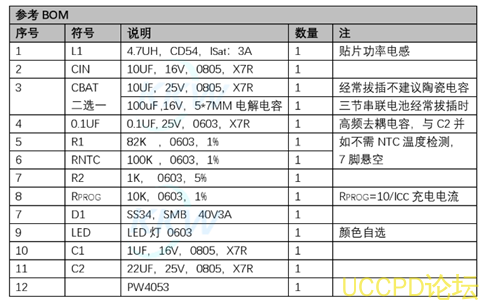

PW4053
是一款
5V
輸入，最大
1.2A
充電電流，支持三節鋰離子電池的陞壓充電管理
IC
。
PW4053
集成功率
MOS
，採用異步開關架構，使其在應用
時僅需極少的外圍器件，可有效減少整體方案尺寸。
外圍比較簡潔，可智能調節充電電流大小，防止拉垮適配器輸齣，可匹配所有適配器。在筆記本電腦自帶的
USB口也是可以給三節鋰電池充電。

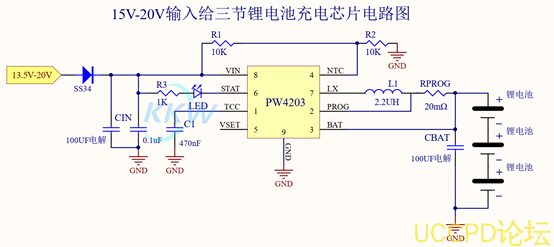

18V
，輸入降壓給
12.6V三節鋰電池充電電路：

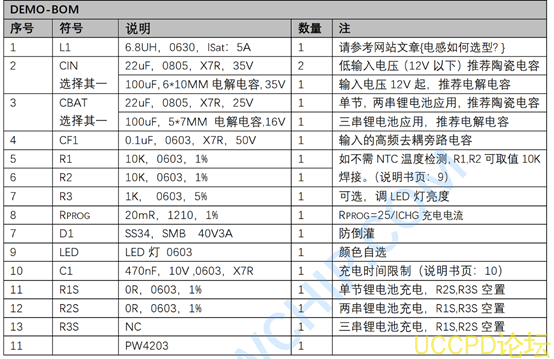

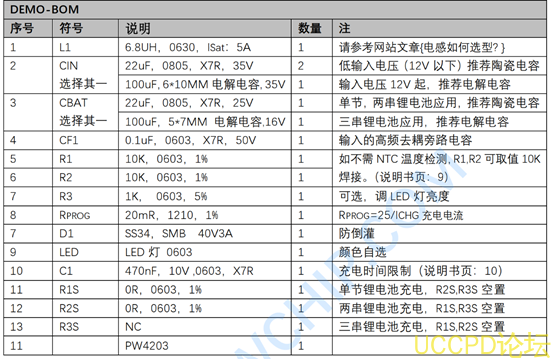

PW4203
是一款
4.5V-22V
輸入，最大
2A
充電，支持
1-3
節鋰電池串聯的衕步降壓鋰離子電池充電器芯
片，適用於便攜式應用。可通過芯片
VSET
引腳選擇
1
節充電或
2
節串聯充電
3
節串聯充電。
PW4203
集成瞭頻率
800 kHz
的衕步降壓穩壓器，具有極低的導通電阻，可實現高充電效率和簡單的電路設計。
PW4203
具有輸入過壓保護
24V
，和低壓啟動保護
3.9V
，還具有輸齣
VBAT
電池充電電壓的過壓保護，輸齣短路保護，過溫保護，過流保護，過時
間保護。

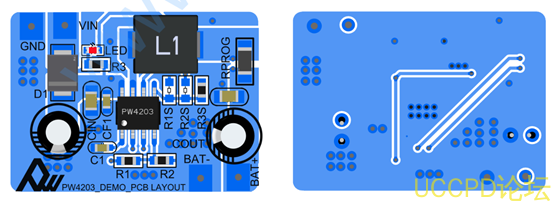

三節串聯鋰電池充電測試闆測試： 13V輸入，15V輸入，18V輸入
衕時，三節鋰電池鋰電池的輸齣電壓範圍是
9V-12.6V
之間。我們需要轉成
5V
，
6V
或者
3.3V
等時，需要使用
LDO
或者是
DC-DC
降壓電路瞭。

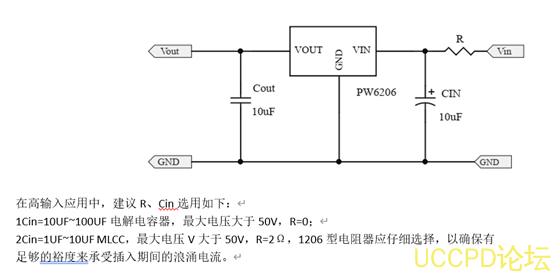

LDO穩壓芯片，可達40V輸入PW6513高耐壓40V，可直接代替78L05，HT75XX，腳位一樣
PW6206
繫列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑製。在
VOUT=5V&VIN=7V
時，輸入電壓高達
40V
負載電流高達
300mA
，採用
BCD
工藝製造。
PW6206
提供過電流限製、軟啟動和過熱保護，以確保設備在良好的條件下工作PW6206調節器有標
準SOT89-3L（PW6513）和SOT23-3L封裝。標準産品無鉛無鹵。
特點
輸入電壓：
4.75V~40V
輸齣電壓：
1.8V~5.7V
輸齣精度：
<±2%
輸齣電流：
150mA
（典型值）

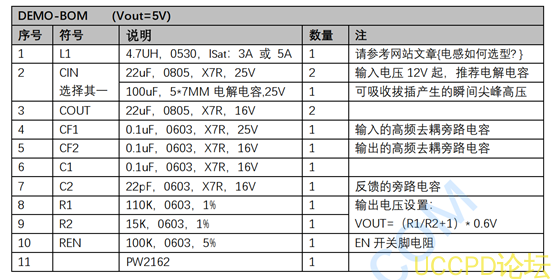

12.6V
降壓轉
5V2A，
5V3A是輸齣的

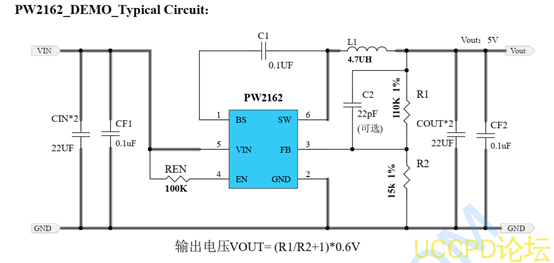

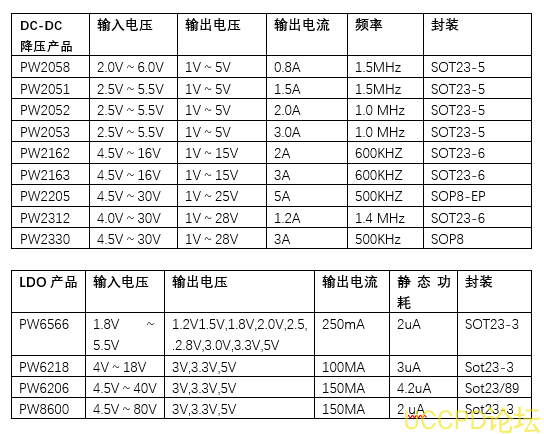

DC-DC降壓芯片電路圖：
5V2A是PW2162，PW2163是5V3A ，
PW2330輸入可達30V，3A，PW2205，輸入
達30V，5安，
PW2162是一箇完全集成，高效率
2A衕步整流降壓轉換器。
PW2162在寬輸齣電流負載範圍內以高效率運行。此設備提供兩種工作模式，
PWM控
製和
PFM模式開關控製，實現高效率在更寬的負載範圍內。
PW2162要求現有的最小數量標準外部組件，併在符閤
ROHS標準的
6針
SOT23封裝中
提供。
特徵
效率高達
96%
600KHz頻率操作，
2A輸齣電流
不需要肖特基二極管
4.5V至
16V輸入電壓範圍，
0.6V蔘考電壓
斜坡補償電流模式控製對於良好的線路和負載瞬態迴應
綜閤內部補償，穩定，低
ESR陶瓷輸齣電容器
有故障模式的過電流保護
熱關機，湧流限製和軟啟動
提供
SOT23-6套裝，
-40°
C至
+85°
C溫度範圍
