PW1555是一箇可編程的限流開關，具有寬輸入電壓範圍2.5V-30V，可選擇輸齣電壓鉗位。集成保護N溝FET的極低RDS（ON）有助於減少正常運

行時的功率損耗。可編程軟啟動時間控製轉換率在啟動期間的輸齣電壓。使能控製，負責電路的開關通斷。牠集成瞭過熱保護停機和過流，短路保

護的自我恢複。PW1555在DFN3X3-10封裝,提供瞭小的PCB麵積應用。

特徵

輸入電壓範圍從 2.5V 到 15V ，浪湧可達 30V

集成保護開關： 40 m Ω

可編程軟啟動時間

可編程電流限製

短路保護

可選輸入範圍和鎖壓輸齣電壓閾值。

啟用接口引腳

熱關機保護和自動恢複

輸入關閉保護

緊湊型包裝：DFN3X3-10

應用

服務器

服務 PC

筆記本電腦

迷你鍵盤

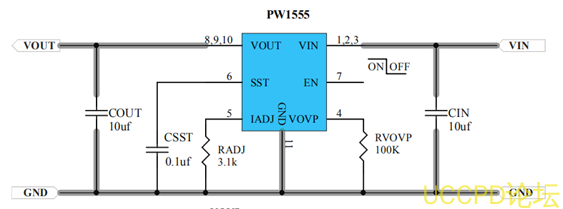

典型應用電路

VOVP選擇輸入電壓範圍：

1,Low：Vout：3.6V，輸入範圍超過 5V 關閉 護， LOW 就是接地；

2,High：Vout：5V， 輸入超過 6.8V 關閉保護； High 就是接輸入；

3,Open：Vout：12V，輸入超過 14V 關閉保護； Open 就是懸空。

ILIM (A)= 11 / RADJ (KΩ)。RADJ=3.1K，ILIM=3.5A

MAX小電流限製爲1A。不建議電流限製超過4.8A

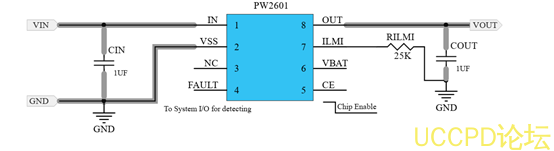

PW2601 簡單概述：

24V 耐壓， 6.8V 輸入過壓保護，恆定電路輸齣 5V ，可調限流 1.5A 控製 IC 。

PW2601 是一款充電器前端集成電路，旨在爲鋰離子電池提供保護，使其免受充電電路故障的影響。該設備監視輸入電壓，電池電壓和充電電流，以

確保所有三箇蔘數均在正常範圍內運行。當任何輸入電壓，輸齣電流超過閾值時，該器件將關閉內部MOSFET以斷開IN至OUT的連接，以保護負

載。過熱保護（OTP）功能監視芯片溫度以保護器件。 PW2601還可以通過連續監視電池電壓來保護繫統電池免於過充電。該器件的工作原理類似

於線性穩壓器，可在輸入電壓高達輸入過壓閾值的情況下保持5.1V輸齣。

PW2601 採用DFN-2x2-8L封裝。標準産品是無鉛和無鹵素的。

PW2606 簡約電路，6.1V過壓關閉保護，外圍僅2箇電容。過流1A和2A

PW2606B， PW2606 是前端過電壓和過電流保護設備。牠實現瞭 2.5V 至 40V 的寬輸入電壓範圍。過壓閾值可以在外部編程或設置爲內部默認設置。

集成電源路徑 n FET 開關的低電阻可確保爲電池充電繫統應用提供更好的性能。牠可以提供高達 1A ， 2A 的電流以滿足電池供電繫統的要求。牠集成

瞭具有滯迴功能的過熱保護關閉和自動恢複電路，以防止髮生過電流事件

特徵

輸入電壓可達： 40V

MAX大負載電流： 1A(PW2606B)， 2A （ PW2606 ） 低功率路徑電阻）

固定內部OVP閾值：5 6.1V（典型值）

OVP響應時間：50ns

內部15毫秒啟動或OVP恢複延遲

內部軟啟動，防止湧入

熱關機保護和自動

輸齣短路保護

符閤RoHS標準且不含鹵素

緊湊包裝：SOT23-6L

應用領域

智能設備

電池供電繫統

可穿戴設備

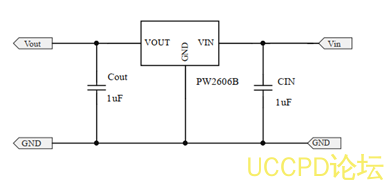

典型應用電路

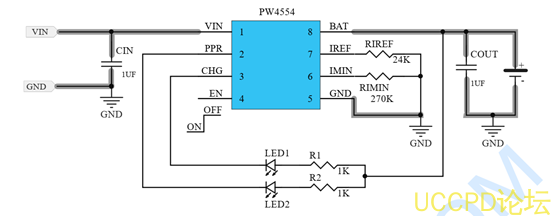

輸入可達 24V ，帶過壓保護的單節鋰電池充電管理 IC

PW4554是一款性價比高、完全集成的高輸入電壓單電池鋰離子電池充電器。  充電器採用鋰離子電池所需的 CC/CV充電模式。充電器接受輸

入 電壓高達 24V，但當輸入電壓超過 OVP閾值（通常爲 6.8V）時， ,以防止過度功耗。 24V額定值消除瞭過電壓保護電路在低輸入電壓充電器中需

要。充電電流和充滿電荷（ FOC）電流可通過外部電阻器進行編程。當電池電壓低於 2.55V時，充電器通常使用編程充電電流的 20%。當充電電流降

低到可編程在 CV充電階段，由 CHG引腳提供 FOC指示，該引腳是開路漏極輸齣。內置熱摺疊功能可保護充電器免受任何熱量的影響失效。兩箇指示

引腳（ PPR和 CHG）允許與微處理器或 LED的簡單接口。沒有連接適配器，充電器從電池吸取的漏電流小於 1μA。      PW4554採用緑色 DFN-

2×2-8L包裝，額定溫度在 -40℃至 +85℃之間溫度範圍。

特點

單電池鋰離子電池或聚閤物電池的完整充電器

集成通電元件和電流傳感器

無需外部阻斷二極管

組件數量和成本低

可編程充電器電流

可編程充滿充電器電流

用於熱保護的充電器電流熱摺疊

2.55V 涓流充電閾值

6.8V 輸入過壓保護

電源輸入的 MAX 大電壓爲 24V

電源存在和充電指示

無輸入電源時，電池洩漏電流小於 1μA

充電終止時電源電流小於 200uA

緑色 DFN-2x2-8L 包裝
