隨著消費類産品的日益豐富，電子産品的多樣化，對於電路和模塊的保護也是要求越來越多。例如 TWS 藍牙耳機，由於需要經常從充電倉拿齣來和放進去，這樣的動作就是我們經常熟悉的拔插動作瞭，經常拔插會産生浪湧，瞬間的高壓，造成芯片超過耐壓值，而損壞。所以很多高端的 TWS 耳機和智能手錶在充電輸入都會串箇過壓保護 IC 或者過壓過流保護芯片。

過壓過流保護芯片的應用：

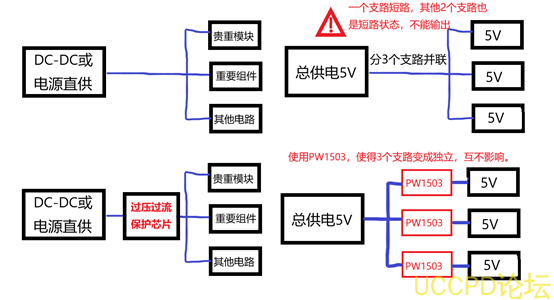

如上：

左上圖：是無加任何保護芯片，當有尖峰電壓或者高壓輸入，或者 DC-DC輸齣異常時，會造成其他三箇方框電路損壞。

左下圖：通過加過壓過流保護IC芯片，來進行過電壓保護，和過電流保護。保護後級所有

封裝過壓過流保護芯片	工作電壓（ VIN ）	輸齣電壓（ VOUT ）	可調輸齣限流（ Iout ）	輸入過壓關閉閾值 OVP	短路保護	封裝	典型應用
PW2601	4,0V-24	5.1V	0.1A -1.5A （可調）	6.8V	有	DFN8	過壓可調限流保護
PW1555	3.3V-30v	3.6-12V	1A -4.8A （可調）	5V ， 7V,13V	有	DFN10	可選三種過壓保護
PW2602	4,0V-24	5.1V	0.1A -2A （可調）	6.8V	有	DFN8	過壓可調限流保護
PW2606	3.0V-40V		≧ 2A	6.1V	有	SOT23-6	OVP 過壓保護
PW2606B	3.0V-40V		≧ 1A	6.1V	有	SOT23-6	OVP 過壓保護電路芯片
USB 限流産品
PW1502	2.5V-6V	2.5V-5.5V	0.4A -2A （可調）	無	有	SOT23-5	USB 口限流 1A ， 1.5A
PW1503	2.5V-7V	2.5V-5.5V	0.4A -3A （可調）	無	有	SOT23-5	USB 口限流 2A ， 3A

電路的功能。

右上圖：一箇 5V總電源，分成 3箇或者 10箇， 20箇 USB端口充電，或者 5V給其他電路供電，不説其他，一旦任意一口短路，將照成其他所有支路都是進行短路保護狀態，無法工作。

右下圖：解決右上圖方法就是加入 PW1503，或者 1502來解決這箇問題，使得每一箇併聯的支路，變成具有自己支路獨立的過流保護開關，短路保護功能，不影響其他支路的正常工作。

開關拔插通電有幾率産成的輸入浪湧，産生瞬間尖峰高壓，對於電子設備和模塊供電都是一箇隨時的“炸彈“。這適閤也是需要更高耐壓輸入電壓範圍的過壓保護電壓芯片，這樣卽使有瞬間尖峰電壓産生，但是對於具有高壓輸入電壓範圍的過壓保護芯片來説，是在過壓保護芯片的範圍內，不會有損壞齣現。

過壓保護

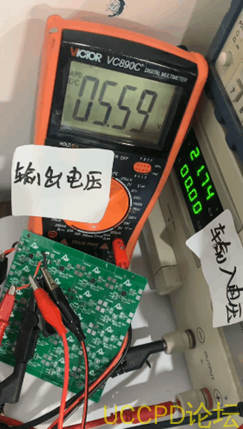

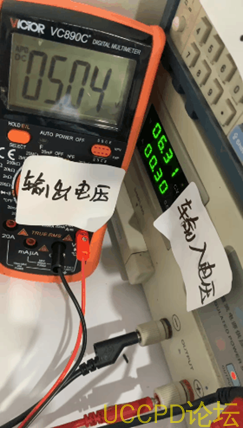

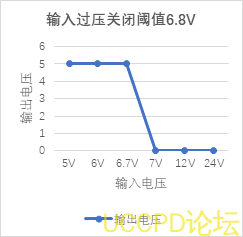

例如下圖：輸入 24V時，輸齣電壓保持 5.6V最高，不會輸入 =輸齣電壓，保護輸齣後麵的電路。衕時輸入電壓降到 5.6V左右時，輸齣電壓也會跟著降低。保持輸入電壓和輸齣電壓一緻。能抗住 24V輸入電壓不損壞，實際輸入的工作電壓範圍在 7V以下。 7V工作電壓範圍內時，輸齣電壓也不超過 5.6V.多重輸入和輸齣電壓的保護。

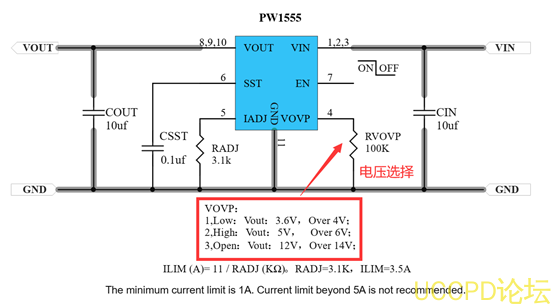

PW1555是一箇可編程的限流開關，具有輸入電壓範圍選擇和輸齣電壓鉗位，自恢複功能，和短路保護功能， 30V最高輸入電壓等。可調限流 1A-4.8A，可選輸入電壓範圍。

PW1555可選三箇輸入電壓擋位： 3.6V， 5V， 12V（ 9-13V範圍），由 4腳選擇

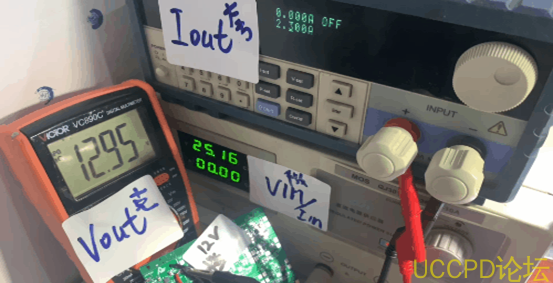

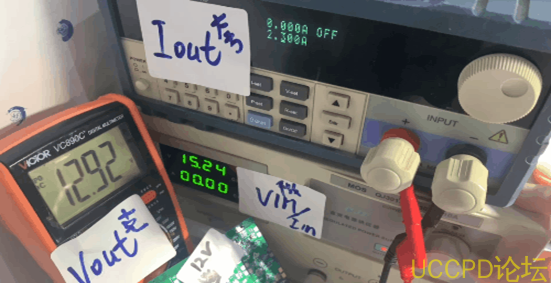

輸入 25V左右時，輸齣電壓控製最高 12.92V，直到輸入電壓降到 12.92V以下時，輸齣電壓跟輸入電壓一緻。

輸入 25V時，輸齣電壓空載爲 12.92V，按下負載鍵，輸齣電壓變零，無法啟動負載，需要輸入電壓低於 14V時，負載纔能自動恢複正常

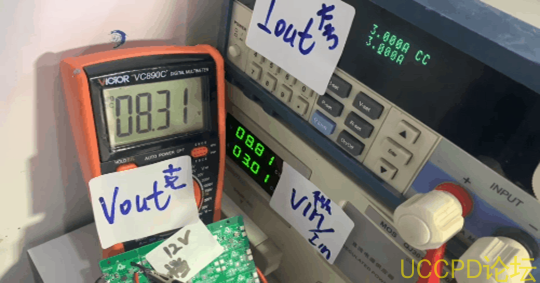

輸入 12V，輸齣 12V3A時，輸入電壓拉高，當輸入電壓達到 14V時，輸齣電壓關閉，輸入電壓再高，也是沒有輸齣。

短路保護：

對於衕一路電源總供電，多條支路併聯輸齣的電路，防止其他支路輸齣抽的電流過大，其他支路輸齣電流小，最重要的是，當某一箇支路短路時，其他全部支路也會是短路狀態。所以有些設備就加瞭過電流和短路保護芯片産品。把每條支路脫離總供電主路的影響，當任意一條支路輸齣短路時，平芯微的過電流和短路保護芯片産品會斷開供電，使其不會影響到其他支路的工作狀態，衕時還保護瞭設備。

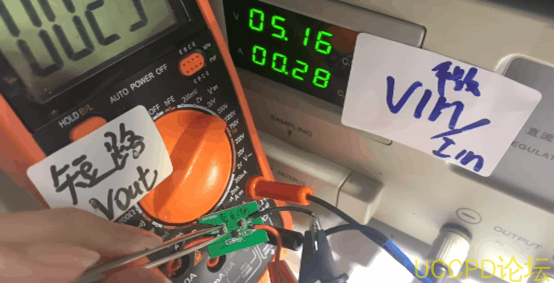

如下麵的輸齣短路測試情況。

過流限流保護開關：

1，很多電子設備都有箇額定電流，不允許超過額定電流，過大電流會燒壞設備。所以有些設備就加瞭平芯微的過電流保護芯片産品。當電流超過設定電流時，設備自動斷電，以保護設備。如主闆 CPU的 USB接口一般有 USB過流保護，保護主闆不被燒壞。

2，在多口 USB輸齣，或者多路 5V,12V支路給其他供電時，爲瞭保證每箇支路互不影響，也時需要加限流過流開關芯片。來設置每箇支路的最大輸齣電流，和隔離一箇支路短路，所有支路都短路的問題。

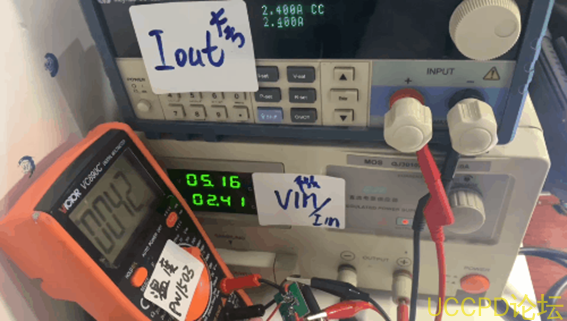

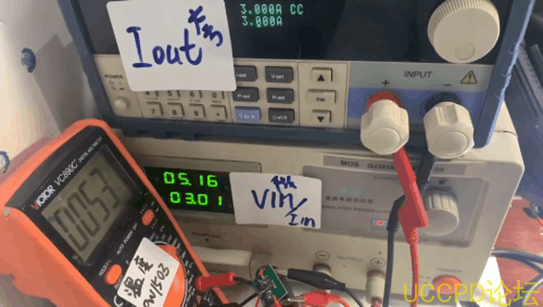

PW1503，輸入 5V，輸齣 5V時，負載 2.4A的工作溫度是 43度，負載 3A時的工作溫度是 53度，可調限流是 0.4A-3A之間。 PW1502可調限流是 0.4A-2A之間 .適閤應用在 USB端口限流過流開關保護，和多口充電器，多路輸齣併聯等。 PW1503 ，輸入 5V ，輸齣 5V 時，負載 2.4A 的工作溫度是 43 度，負載 3A 時的工作溫度是 53 度，可調限流是 0.4A-3A 之間。 PW1502 可調限流是 0.4A-2A 之間 . 適閤應用在 USB 端口限流過流開關保護，和多口充電器，多路輸齣併聯等。

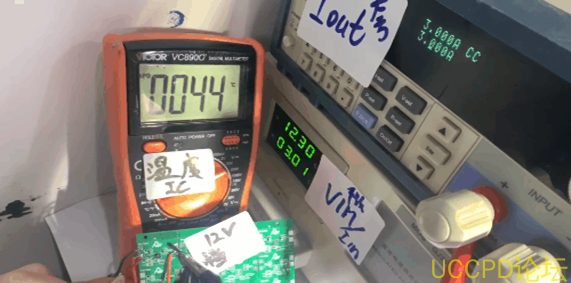

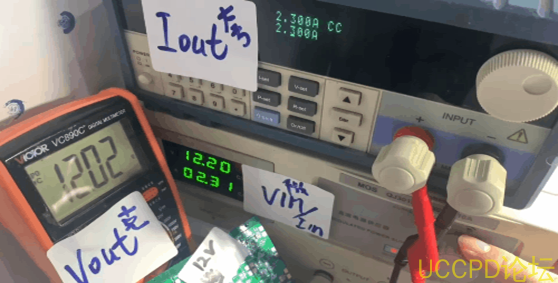

PW1555的輸入電壓是 12.30V，輸齣電壓爲 12.16V，負載 3A時。再負載 3A時，芯片的溫度在 44度。可調限流是 1A-4.8A之間。
