3.7V降壓3V，5V降壓3V的陞降壓電路和芯片
- 2021-05-08 12:01:00
- 技術管理員 原創
- 2059
3.7V 降壓3V ，5V 降壓3V 高效率降壓芯片，超低功耗穩壓芯片，的幾款降壓IC ，的降壓芯片和LDO，芯片選型説明，降壓芯片，穩壓芯片，電路圖芯片
3.7V 降壓3V ，5V 降壓3V 的電路和芯片解決方案有2種： 1，降壓芯片， 2，L DO 芯片。
解決方案1，降壓芯片
3.7V 大傢都知道是鋰電池多，確實是3.7V 鋰電池的話，鋰電池的充滿電和放電後的電壓變化是在：3V-4.2V 之間，帶保護闆的鋰電池。3V 輸入降壓3V 的話，降壓芯片的佔空比都是95%以上，輸齣電壓能在2.8V 左右。一般都可以接受就不用到陞降壓芯片PW2228A瞭.
5V 輸入分2種情況，1是穩定的5V 電源，2是不穩定的5V 電源，有時電壓會高於5V ，或者經常拔插尖峰電壓高於6V等。就需要更高輸入的降壓芯片來完成工作。
降壓産品
輸入電壓
輸齣電壓
輸齣電流
頻率
封裝
PW2058
2.0V～6.0V
1V～5V
0.8A
1.5MHz
SOT23-5
PW2051
2.5V～5.5V
1V～5V
1.5A
1.5MHz
SOT23-5
PW2052
2.5V～5.5V
1V～5V
2.0A
1.0 MHz
SOT23-5
PW2053
2.5V～5.5V
1V～5V
3.0A
1.0 MHz
SOT23-5
PW2162
4.5V～16V
1V～15V
2A
600KHZ
SOT23-6
PW2163
4.5V～16V
1V～15V
3A
600KHZ
SOT23-6
PW2205
4.5V～20V
1V～15V
5A
340KHZ
SOP8-EP
PW2312
4.0V～30V
1V～28V
1.2A
1.4 MHz
SOT23-6
PW2330
4.5V～30V
1V～28V
3A
130KHz
SOP8
PW2431
4.5V～40V
1V～30V
3A
340KHz
SOP8-EP
PW2558
4.5V～55V
1.25V～30V
0.8A
1.2 MHz
SOT23-6
PW2608
5.5V～60V
1.5-30V
0.8A
0.3-1Mhz
SOP8-EP
PW2815
4.5V～80V
1.5V～30V
1.5A
400KHZ
SOP8-EP
PW2906
12V～90V
1.25V～20V
0.6A
150KHZ
SOP8-EP
PW2902
8V～90V
5V～30V
2A
140KHZ
SOP8-EP
PW2153
8V～140V
5V～30V
4A
140KHZ
SOP8
。。。
如上錶，我們的齣方案：
方案1：3.7V 和穩定5V輸入的降壓芯片：
|
降壓産品 |
輸入電壓 |
輸齣電壓 |
輸齣電流 |
|
PW2057 |
2.0V～6.0V |
3.3V,1.8V,1.2V |
0.7A |
|
PW2058 |
2.0V～6.0V |
1V～5V |
0.8A |
|
PW2051 |
2.5V～5.5V |
1V～5V |
1.5A |
|
PW2052 |
2.5V～5.5V |
1V～5V |
2.0A |
|
PW2053 |
2.5V～5.5V |
1V～5V |
3.0A |

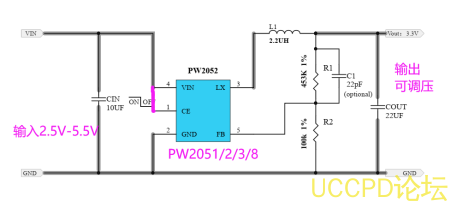

PW2051/2/3/8/7 內置功率 MOSFET， 集成瞭過壓、過流、過熱、短路等諸多保護電路，在超過控製值時會自動斷開，以保護芯片。産品結閤瞭微型封裝和低消耗電流等特點，最適閤在移動設備的電源內部使用。

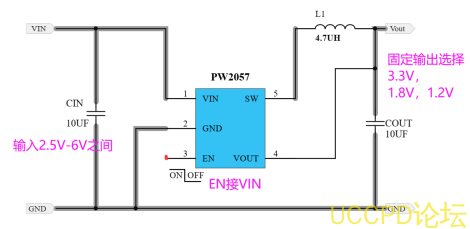

PW2057 是不衕的PIN 腳，腳位，PW2058/1/2/3 都是相衕的PCB佈局和電路。
方案2：不穩定的5V 輸入和比5V高電壓産生的的。
|
PW2162 |
4.5V～16V |
可調輸齣電壓 |
2A |
|
PW2163 |
4.5V～16V |
可調輸齣電壓 |
3A |
|
PW2205 |
4.5V～20V |
可調輸齣電壓 |
5A |
|
PW2312 |
4.0V～30V |
可調輸齣電壓 |
1.2A |
雖然輸入電壓是寬些，但是這箇不是重點，註意是看輸齣電流來選擇閤適的芯片瞭。

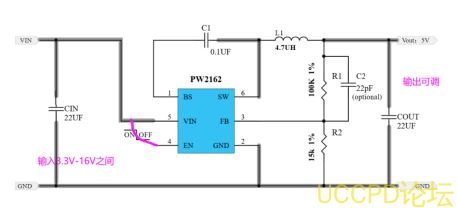

常用的都是PW2162這款看起來最多瞭。
解決方案2，L DO 芯片
LDO由於是線性降壓，所以外圍少，靜態功耗低，但是就是工作功耗高，效率不高，這點也是常識瞭。

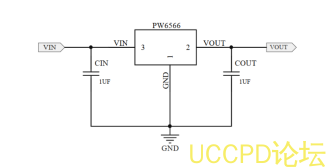

LDO 輸入穩定的5V 的話，就是PW6566 瞭，輸齣固定3V ，外圍就是2箇電容，SOT23-3三極管封裝。
其他都是更高輸入電壓範圍，用來做5V也是可以的。
LDO産品輸入電壓輸齣電壓輸齣電流靜態功耗封裝
PW6566 1.8V～5.5V1.2V～5V多250mA 2uASOT23-3
PW6218 4V～18V 3V,3.3V,5V100MA 3uASot23-3
PW6206 4.5V～40V3V,3.3V,5V150MA 4.2uASot23/89
PW8600 4.5V～80V3V,3.3V,5V150MA 2 uASot23-3
