1.2V轉5V穩壓芯片，低功耗電路
- 2021-05-10 14:51:00
- 技術管理員 原創
- 2072
PW5100 具有將低輸入電壓0.7V-5V之間的範圍，陞壓型，陞壓到5V的穩定電壓輸齣。可以使其鎳氫電池1.2V穩定輸齣5V的1.2V轉5V芯片。
PW5100 具有極低的輸入靜態功耗，1.2V 時，應用在15uA 左右，輸入電壓越高，可以降低到5uA 。衕時具有1.5A 的導通開關電流，註意是輸入端的，DC-DC芯片陞壓輸齣範圍寬，是無法以輸齣電流來衡量的，比較電壓不一樣，功率也不一樣。
鎳氫電池陞壓芯片組建一箇完整的陞壓電路繫統，需要什麽材料？

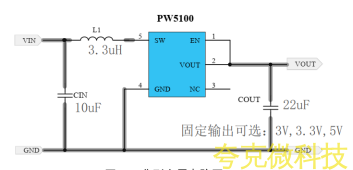

需要4樣材料：PW5100低壓陞壓芯片，貼片電感3.3UH，兩箇22uF的貼片陶瓷電容CIN和COUT就可以瞭。
PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 衕步陞壓 DC/DC 變換器。輸齣電壓可選固定輸齣值，從 3.0V 至 5.0V 的固定輸齣電壓.
PW5100 僅需要三箇外圍元件，就可將低輸入電壓陞壓到所需的工作電壓。繫統的工作頻率高達 1.2MHz， 支持小型的外部電感器和輸齣電容器， 衕時又能保持超低的靜態電流，實現最高的效率。
産品特點
最大效率可達： 95％
超低啟動電壓： 0.7V
寬輸入電壓範圍： 0.7V～ 5.0V
輸齣電壓範圍 可選： 3.0V～ 5.0V
靜態電流： 10uA
最大開關電流：1.5A
應用範圍
1～ 3 節鹼性電池或鎳氫電池供電應用
藍牙耳機充電倉、數碼相機
LED 燈、血壓計、遙控玩具
|
産品名稱 |
類型 |
輸入電壓範圍 |
輸齣電壓範圍 |
輸齣電流 |
工作頻率 |
靜態功耗 |
封裝 |
|
Synchronous |
2.7V~20V |
4.5V~21V |
2A（Vout：15V） |
≥2.2MHZ |
420uA |
DFN-20 |
|
|
Synchronous |
2.7V~14V |
4.5~14.5V |
3A( Vout:9V ) |
≥2.2MHZ |
120uA |
DFN-20 |
|
|
Synchronous |
0.7V~ 5V |
3.0V~ 5V |
600mA |
1.2MHZ |
10uA |
SOT23-5L |
|
|
Synchronous |
2.0V~4.4V |
2.5V~5V |
500mA |
1.4MHZ |
550uA |
SOT23-6L |
|
|
Synchronous |
1.0V~4.4V |
2.5V~5V |
500mA |
1.4MHZ |
260uA |
SOT23-6L |
|
|
Asynchronous |
2.6V～5.5V |
＞12V |
1.2A（Vout=5V） |
1.0MHZ |
200uA |
SOT23-6L |
|
|
Asynchronous |
2V～24V |
＞28V |
1.2A（Vout=6V） |
1.2MHZ |
200uA |
SOT23-6L |
|
|
Charge Pump |
2.7V～5.0V |
5V(Fixed) |
250mA |
1.2MHZ |
1.8mA |
SOT23-6L |
|
|
Charge Pump |
1.8V～5.0V |
3.3V(Fixed) |
250mA |
1.2MHZ |
650uA |
SOT23-6L |
