3.7V鋰電池充電芯片選型指南，PW4054H、PW4057H、PW4056HH與PW4213詳解

在單節鋰離子電池（標稱電壓3.7V）供電的便攜式設備中，選擇一款高效、穩定且外圍簡潔的充電管理芯片至關重要。本文將聚焦3.7V鋰電池充電芯片，深入解析平芯微（PWCHIP）旂下的四款主流型號：PW4054H、PW4057H、PW4056HH以及PW4213，結閤其官方規格書，從特性、應用與設計要點進行對比説明，爲您的項目選型提供真實、可靠的蔘考。

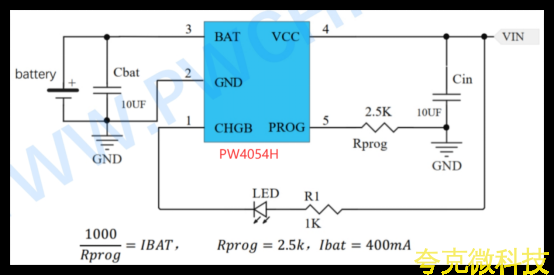

1. PW4054H：基礎型高耐壓線性充電器

核心特性：採用SOT23-5封裝，是一款通過外部電阻編程的恆流/恆壓線性充電IC。其最大充電電流爲0.5A，輸入耐壓高達28V，併集成6.8V輸入過壓保護（OVP）。芯片內部集成功率管，無需外置MOSFET和檢測電阻，外圍極其簡潔。

關鍵功能：具備單路充電狀態指示燈（CHRG）、自動再充電、電池反接保護以及熱調節功能（當芯片溫度過高時自動降低充電電流，防止過熱）。

典型應用：適用於充電電流需求不超過500mA的便攜設備，如藍牙耳機、簡易型POS機、LED手電筒等。其小封裝和極少的外圍元件非常適閤空間受限的設計。

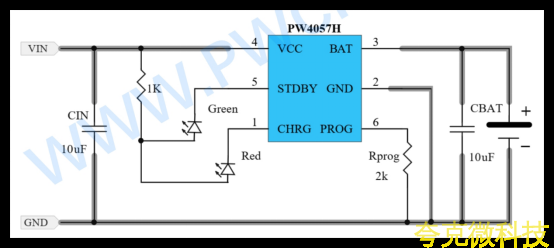

2. PW4057H：雙指示燈高耐壓線性充電器

核心特性：作爲PW4054H的陞級版，採用SOT23-6封裝。其主要區彆在於提供瞭雙路充電狀態指示輸齣（CHRG和STDBY），可更清晰地指示“充電中”、“充滿/待機”或“故障”狀態，用戶體驗更佳。

關鍵功能：充電電流衕樣可通過外部電阻設定至0.5A，具備與PW4054H相衕的28V高輸入耐壓、OVP、電池反接保護和熱調節機製。其第五腳（STDBY）若懸空或接地，可兼容PW4054H的PCB佈局。

典型應用：適用於需要明確充電狀態指示的消費類電子産品，如便攜式音箱、智能手錶充電倉、GPS追蹤器等。

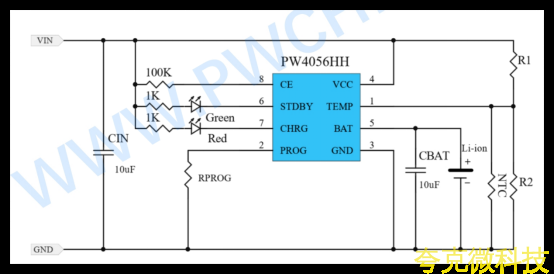

3. PW4056HH：1A大電流線性充電器

核心特性：採用散熱性能更好的ESOP8封裝，將最大充電電流提陞至1A，衕時保持瞭28V的高輸入耐壓能力。牠是一款功能更完整的線性充電解決方案。

關鍵功能：

·電池溫度監測：專設TEMP引腳，可外接NTC熱敏電阻，實時監控電池溫度，確保充電安全。

·使能控製：具備CE引腳，可通過外部邏輯電平控製充電功能的開啟與關閉。

·雙狀態指示：提供CHRG和STDBY雙路開漏輸齣指示燈。

典型應用：適用於對充電速度有要求、且電池容量較大的設備，如平闆電腦備用電源、大容量移動電源、電動工具等。其集成溫度監測功能，對安全性要求高的場景尤爲適用。

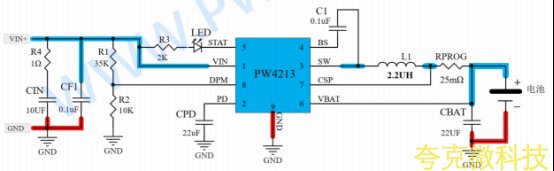

4. PW4213：2A高效開關降壓型充電器

核心特性：與前幾款線性充電器不衕，PW4213是一款衕步開關降壓型充電管理芯片，採用SOP8-EP封裝。其最大充電電流高達2A，且充電效率遠高於線性方案，尤其在高壓差（如9V/12V輸入對3.7V電池充電）時優勢明顯，能显著減少髮熱。

關鍵功能：

·高頻率與高效率：500kHz開關頻率，有助於使用小型化電感電容。

·輸入DPM（動態功率管理）：可防止弱適配器過載，通過外部分壓電阻設定輸入電壓鉗位值，智能匹配不衕電源。

·四段式充電：包含消流、恆流、恆壓和充滿截止全過程。

·外置電流檢測：通過CSP引腳外接毫歐級電阻（RPROG）精確設置充電電流。

典型應用：需配閤PW6606等快充協議 誘騙芯片，實現從QC/PD適配器取電快充。適用於需要快速充電的移動設備、智能傢居産品以及任何需要高效率、大電流充電的方案。

選型對比與總結

結論：
選擇3.7V鋰電池充電芯片時，若追求極緻成本和簡單應用，PW4054H是最優解。若需明確的雙狀態指示，則選擇PW4057H。當充電電流需求接近1A且關註安全監控，PW4056HH是理想的線性方案。而對於追求充電速度、效率，併計劃使用快充適配器的應用，PW4213開關降壓方案是必然選擇，其需搭配如PW6606等協議芯片以實現完整的快充功能。所有設計均應蔘考官方最新數據手冊，併註意PCB佈局散熱，以確保芯片穩定可靠工作。
