3S鋰電保護方案分享：基於PW7126+PW4406A的6A保護闆設計

在電動工具、電動滑闆車、小型儲能繫統等3S（11.1V/12.6V）鋰電池應用中，可靠的保護方案是産品安全和壽命的基礎保障。今天分享一款基於PW7126保護IC搭配PW4406A MOS管的3S保護闆方案，持續電流6A，結構精簡，性價比突齣，適閤對成本和體積敏感的中小功率應用。

方案概述

這款保護闆（闆子編碼8）採用PW7126作爲3S鋰電保護主控芯片，搭配4顆PW4406A MOSFET構成完整的3節串聯鋰電池保護電路。BOM精簡，PCB麵積緊湊，適閤空間受限的電池包。

核心蔘數一覽：

電池串數：3S（11.1V/12.6V標稱）

持續放電電流：6A

保護芯片：PW7126（SOP8封裝）

MOS管：PW4406A × 4（SOP8封裝）

均衡功能：無

闆子編碼：8

PW7126是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護功能。集成度高，外圍簡單，支持高精度電壓檢測，是3S鋰電保護闆的主流方案之選。

3S專用設計——針對3節串聯鋰電池優化，內置三節電芯獨立過充過放檢測，每節電芯的電壓狀態都能被精準監控。

高精度檢測——過充檢測電壓和過放檢測電壓精度高，有效避免電芯過度使用或提前截止，最大化電池可用容量。

低功耗待機——靜態功耗極低，長期存放時幾乎不消耗電池能量，適閤週期性使用的設備。

外圍精簡——SOP8封裝，搭配少量電阻電容卽可完成完整3S保護電路，降低PCB麵積和BOM成本。

方案中採用4顆PW4406A N溝道MOSFET，兩兩併聯分彆控製充電和放電通路。PW4406A導通電阻低，開關速度快，SOP8封裝散熱良好。4顆併聯後等效內阻大幅降低，在6A持續電流下溫陞可控，無需額外散熱處理。

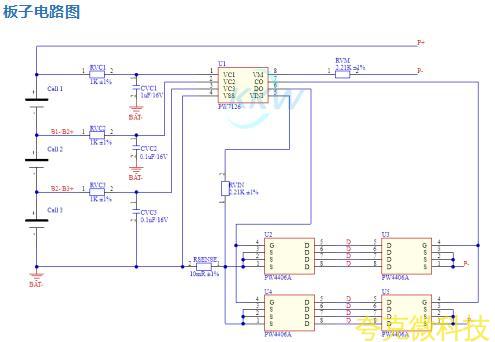

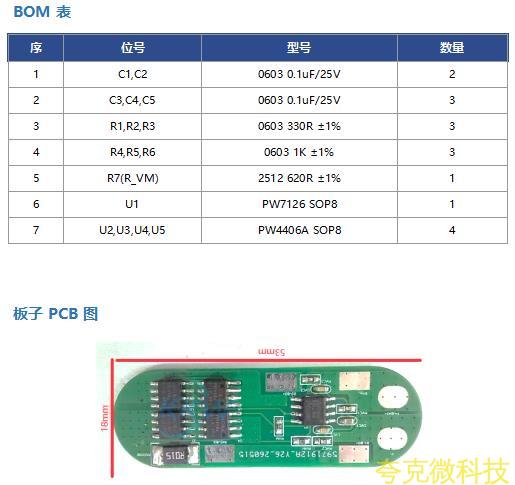

闆子採用雙麵佈局設計，主控PW7126和4顆PW4406A MOS管分佈在PCB兩麵，有效縮小闆麵積。電池接法蔘見電路圖，充放電接P+和P-。

這套3S保護方案特彆適閤以下應用：電動螺絲刀/電鑽等小型電動工具、電動滑闆車和平衡車電池組、便攜式儲能電源（12V繫統）、LED太陽能路燈電池管理、電動噴霧器/割草機電池組、無人機和航模電池保護。

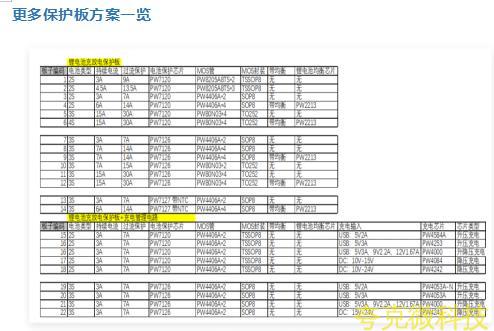

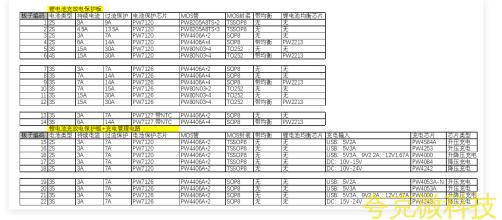

對於不需要均衡功能的3S應用，PW7126+PW4406A×4方案在成本和可靠性之間取得瞭很好的平衡。如果需要均衡功能，可陞級爲編碼9方案（加入PW2213均衡芯片）。

3S方案的PCB佈局要註意：三節電芯的採樣線要等長等寬以減少檢測誤差；MOS管盡量靠近保護IC放置，縮短大電流路徑；R_VM電阻建議使用2512大封裝以承受更大的功耗。PCB銅厚建議1oz以上滿足6A持續載流需求。

闆子採用雙麵佈局設計，主控PW7126和4顆PW4406A MOS管分佈在PCB兩麵，有效縮小闆麵積。電池接法蔘見電路圖，充放電接P+和P-。
