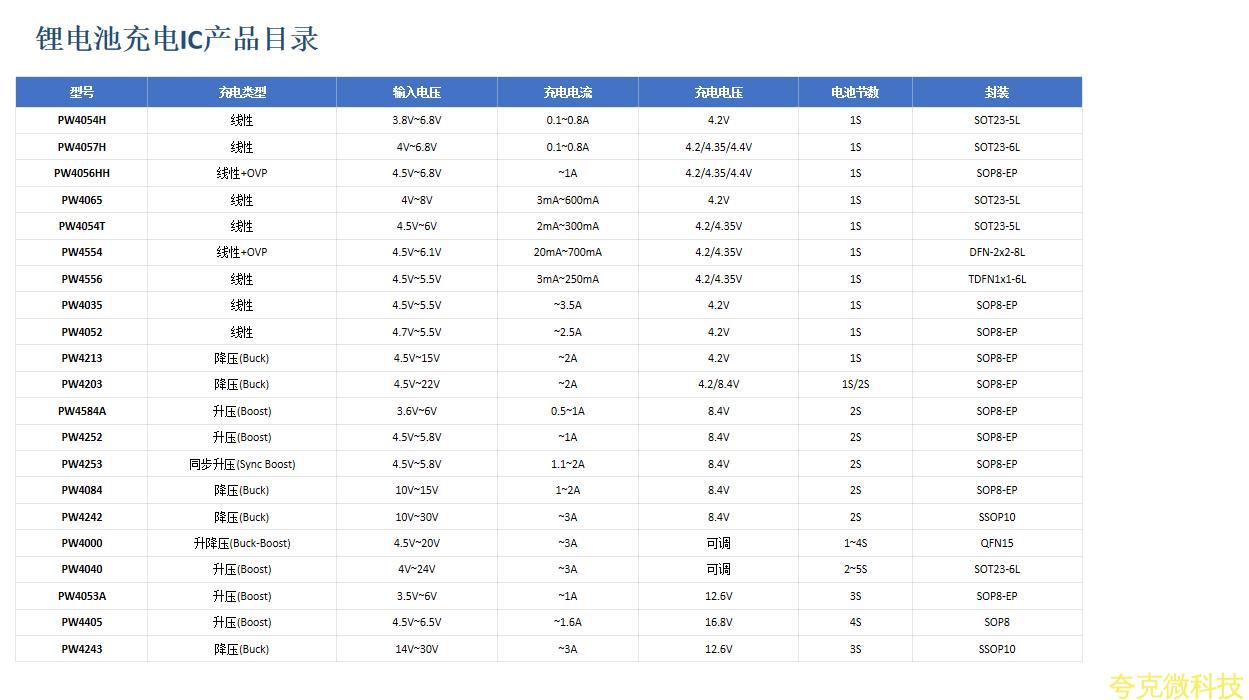

大電流鋰電池充電芯片IC方案：1A~3.5A充電電流選型

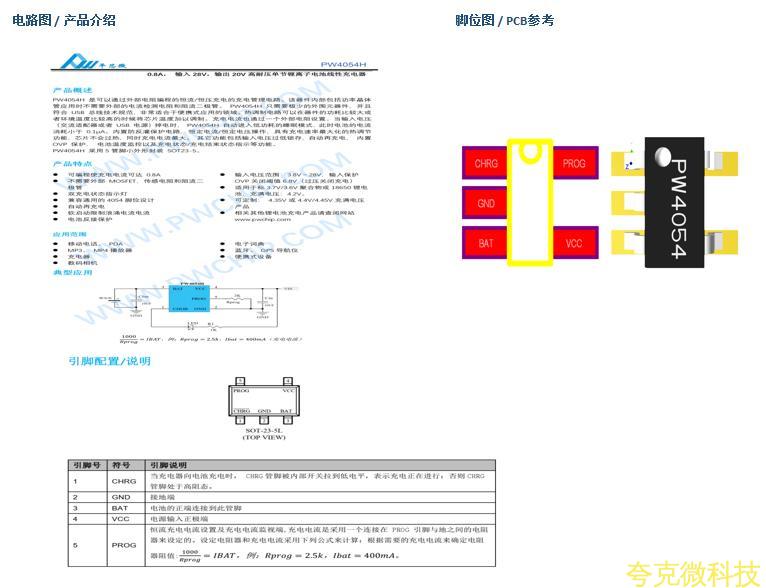

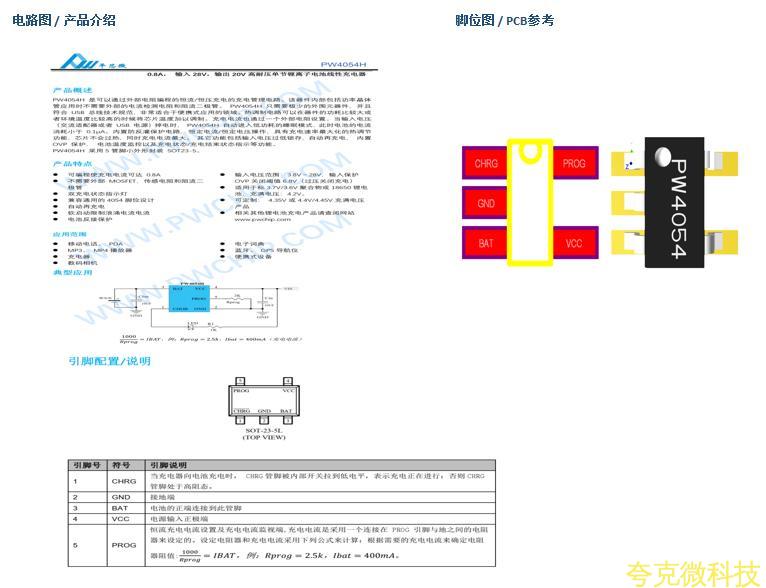

PW4054H   高耐壓線性充電IC，OVP 6.8V，內置防反接

核心蔘數

輸入電壓: 3.8V~6.8V

最大耐壓: 28V

充電電壓: 4.2V

充電電流: 0.1~0.8A

電池節數: 1S

充電類型: 線性

封裝: SOT23-5L

産品特點

• 輸入耐壓28V，OVP 6.8V

• 充電電流0.1~0.8A可調

• 內置防反接MOSFET

• SOT23-5封裝，外圍極簡

• 兼容4054腳位設計

• 支持4.2V/4.35V/4.4V電池

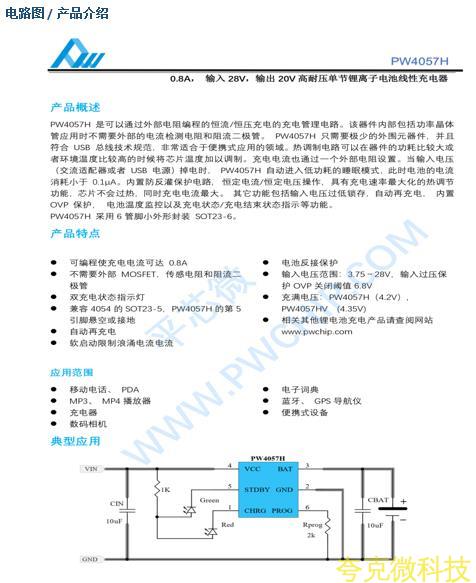

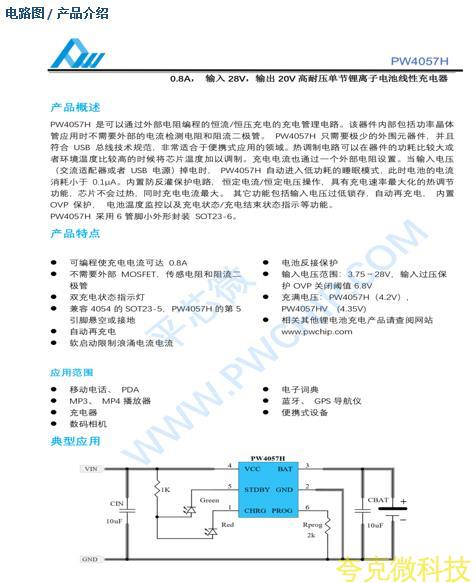

PW4057H    高耐壓線性充電IC，帶反接保護，6腳

核心蔘數

輸入電壓: 4V~6.8V

最大耐壓: 28V

充電電壓: 4.2/4.35/4.4V

充電電流: 0.1~0.8A

電池節數: 1S

充電類型: 線性

封裝: SOT23-6L

産品特點

• 輸入耐壓28V，OVP 6.8V

• 充電電流0.1~0.8A可調

• 增加EN使能引腳控製

• SOT23-6封裝

• 兼容4056/TP4057腳位

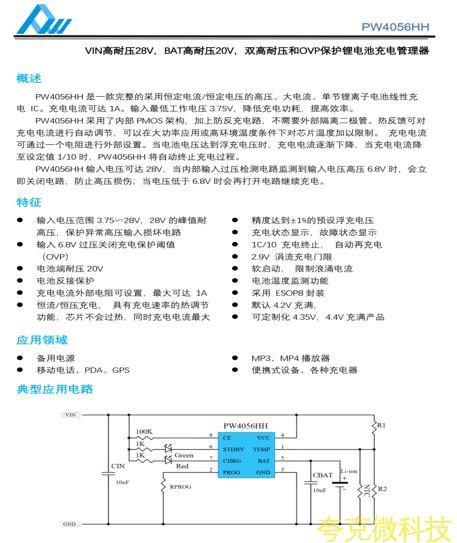

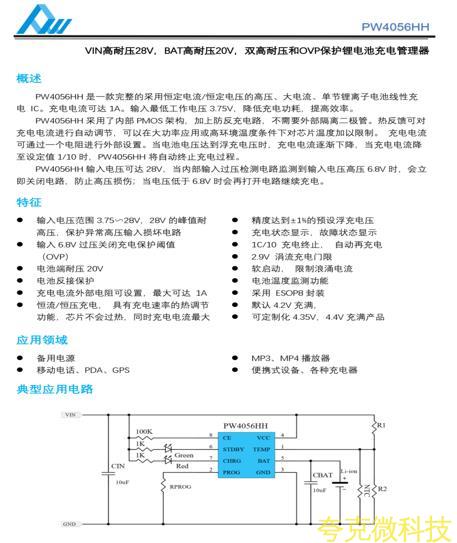

PW4056HH   VIN/BAT雙高壓線性充電IC，1A

核心蔘數

輸入電壓: 4.5V~6.8V

最大耐壓: 28V

充電電壓: 4.2/4.35/4.4V

充電電流: ~1A

電池節數: 1S

充電類型: 線性+OVP

封裝: SOP8-EP

産品特點

• 輸入耐壓28V，OVP 6.8V

• 充電電流最大1A

• VIN和BAT端均耐高壓

• SOP8-EP散熱增強封裝

• 雙燈LED充電狀態指示

• 兼容通用4056腳位

PW4054T    超低靜態電流線性充電IC，待機45nA

核心蔘數

輸入電壓: 4.5V~6V

最大耐壓: 7V

充電電壓: 4.2/4.35V

充電電流: 2mA~300mA

電池節數: 1S

充電類型: 線性

封裝: SOT23-5L

産品特點

• 待機電流僅45nA

• 充電電流2mA~300mA

• 輸入電壓4.5~6V

• SOT23-5封裝

• 支持4.2V/4.35V電池

• 適閤IoT低功耗設備

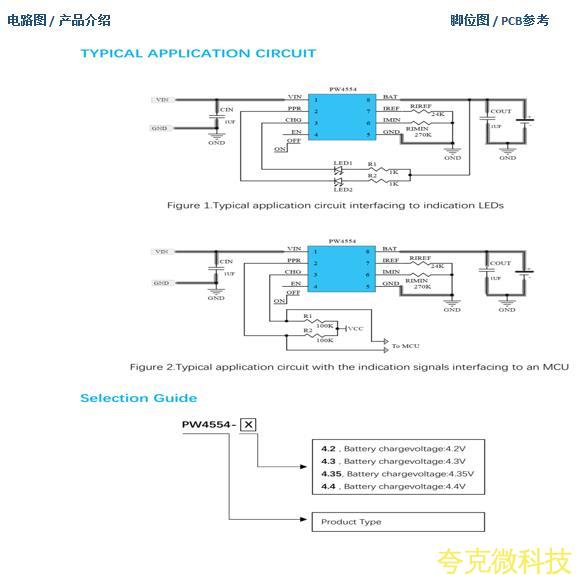

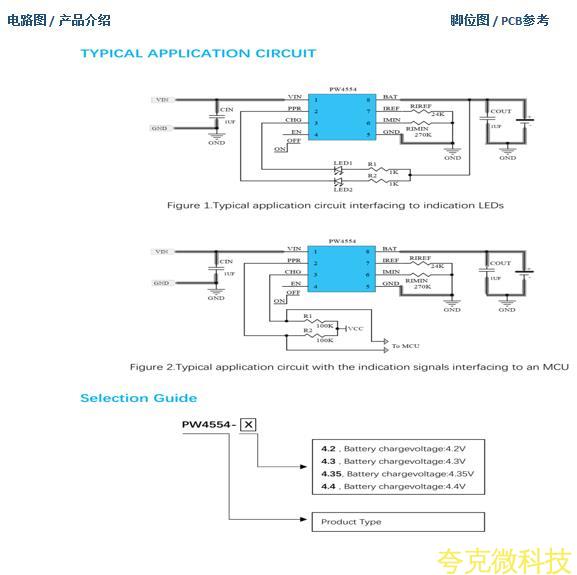

PW4554     帶OVP保護超小封裝線性充電IC

核心蔘數

輸入電壓: 4.5V~6.1V

最大耐壓: 27V

充電電壓: 4.2/4.35V

充電電流: 20mA~700mA

電池節數: 1S

充電類型: 線性+OVP

封裝: DFN-2x2-8L

産品特點

• 輸入耐壓27V，OVP保護

• 充電電流20mA~700mA

• 超小DFN 2x2mm封裝

• 支持4.2V/4.35V電池

• 低功耗設計

• 適閤穿戴設備

PW4405    5V陞壓16.8V四節鋰電池充電IC

核心蔘數

輸入電壓: 4.5V~6.5V

最大耐壓: 7V

充電電壓: 16.8V

充電電流: ~1.6A

電池節數: 4S

充電類型: 陞壓(Boost)

封裝: SOP8

産品特點

• 5V輸入陞壓至16.8V

• 充電電流約1.6A

• 四節串聯鋰電池充電

• SOP8封裝

• LED充電狀態指示

• 適閤電動工具/無人機

PW4243     24V降壓12.6V三節鋰電池充電IC

核心蔘數

輸入電壓: 14V~30V

最大耐壓: 33V

充電電壓: 12.6V

充電電流: ~3A

電池節數: 3S

充電類型: 降壓(Buck)

封裝: SSOP10

産品特點

• 輸入14~30V，耐壓33V

• 降壓至12.6V三節充電

• 充電電流最大3A

• SSOP10封裝

• 雙燈LED充電指示

• 適閤24V工業電源
