USB 5V輸入陞壓充電兩串鋰電池充電管理IC 充電電流1.5A支持NTC功能

概要

FS4059B是一款5V輸入，最大1.5V充電電流，支持雙節鋰電池串聯應用，鋰離子電池的陞壓充電管理IC，FS4059B集成功率MOS，採用異步開關架構，使其在應用時僅需要極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。FS4059B的陞壓開關充電轉換器的工作頻率爲500KHz，轉換效率爲90％。FS4059B輸入電壓爲5V，內置自適應環路，可智能調節充電電流，防止拉掛適配器輸齣可匹配所有適配器。FS4059B提供瞭纖小的ESOP8封裝類型供客戶選擇，其額定的工作溫度範圍爲-40℃至85℃。

描述

·USB 5V輸入異步開關陞壓充電

·工作電壓3.5-18V，內部集成高壓晶體管

·最大1.5V充電電流，充電電流外部電阻可調

·NTC功能

·陞壓充電效率90％

·自動電量平衡功能，可爲串聯電池分彆充電

·自動調節輸入電流，匹配所有適配器

·支持LED充電狀態指示

·內置功率MOS

·500KHz開關頻率，可支持2.2uH電感

·輸齣過壓，短路保護

·輸入欠壓，過壓保護

·IC過溫保護

·ESD 4KV

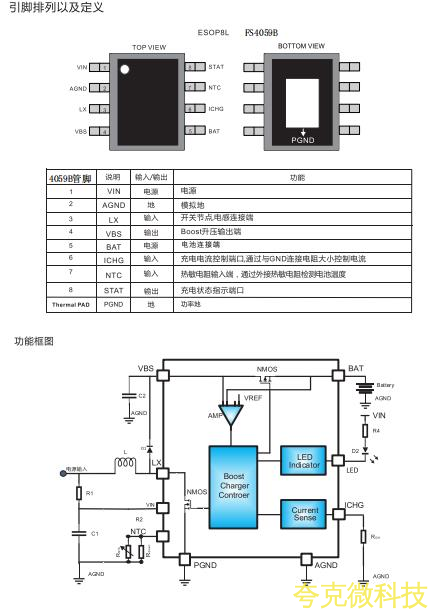

封裝

·ESOP8L

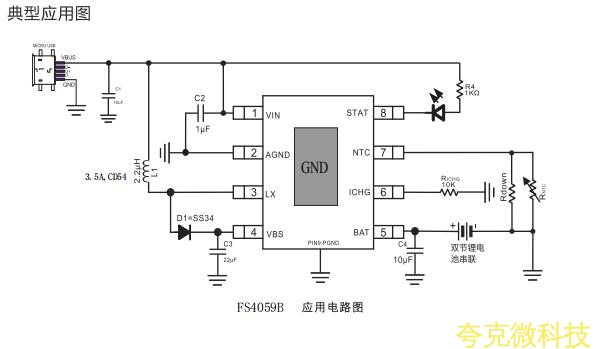

應用

·藍牙音箱     ·POS機

·電子煙       ·鋰電電池包

·對講機       ·玩具
