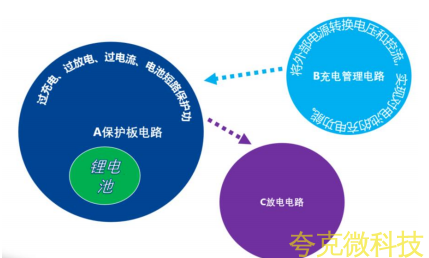

鋰電池保護闆 2串 産品繫列介紹+充電電路二閤一
過充電保護（OVP）：檢測電壓閾值與切斷機製
過放電保護（UVP）：防止電芯永久損壞的底線保護
過電流保護（OCP）：充電過流與放電過流分級保護
短路保護（SCP）：快速響應機製
電池均衡保護：消除串聯電芯間的電壓不一緻(需外加PW2213均衡芯片)

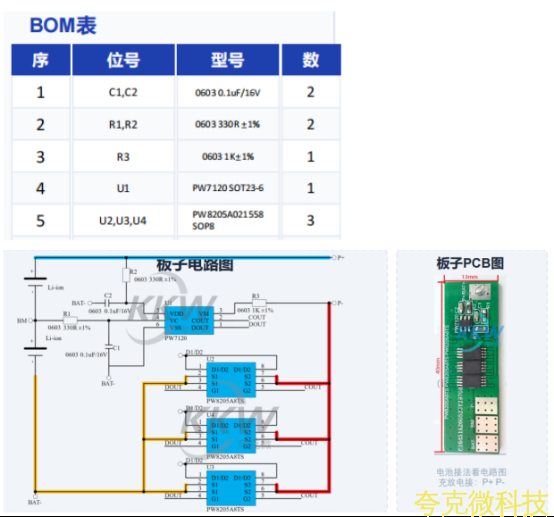

2S 保護闆 — 闆子編碼 2
過流電流約: 14A
電池類型 2S 持續電流 4.5A 保護芯片 PW7120 MOS管 PW8205A021558*3
MOS封裝 TSSOP8 帶均衡 無 均衡芯片 無 闆子編碼 2
主芯片介紹
PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。

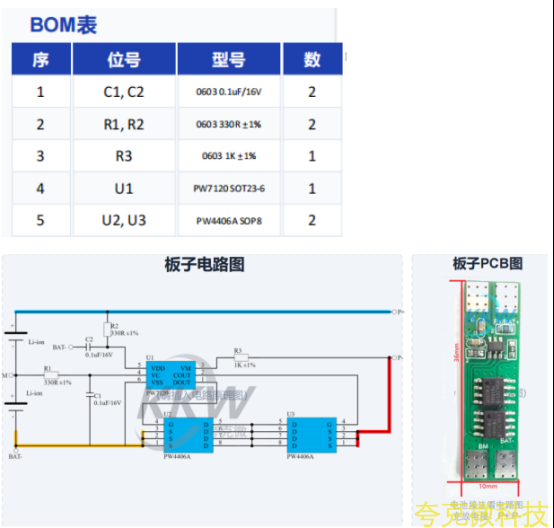

2S 保護闆 — 闆子編碼 3
過流電流約: 7A
電池類型 2S 持續電流 3A 保護芯片 PW7120 MOS管 PW4406A*2
MOS封裝 SOP8 帶均衡 無 均衡芯片 無 闆子編碼 3
主芯片介紹
PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。

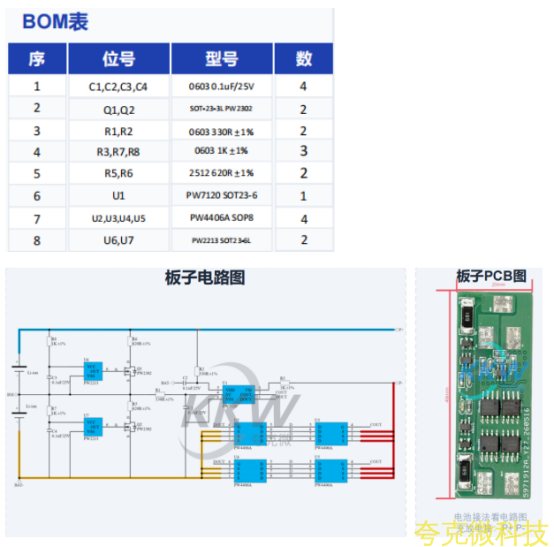

2S 保護闆 — 闆子編碼 4
過流電流約: 14A
電池類型 2S 持續電流 6A 保護芯片 PW7120 MOS管 PW4406A*4
MOS封裝 SOP8 帶均衡 帶均衡 均衡芯片 PW2213 闆子編碼 4
主芯片介紹
PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。

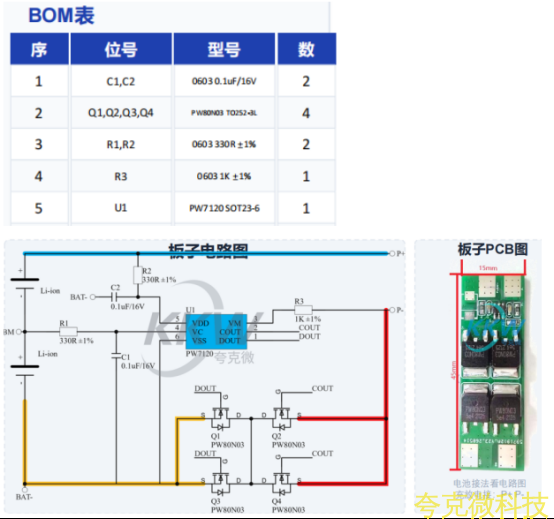

2S 保護闆 — 闆子編碼 5
過流電流約: 30A
電池類型 2S 持續電流 15A 保護芯片 PW7120 MOS管 PW80N03*4
MOS封裝 TO252 帶均衡 無 均衡芯片 無 闆子編碼 5
主芯片介紹
PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。
