三節串聯鋰電池充電管理芯片方案滙總
5 款充電 IC + 3 款保護闆方案，陞壓/降壓/陞降壓電路圖 BOM 全公開
做三節串聯鋰電池（11.1V/12.6V）産品，充電管理電路是繞不開的難題。5V USB 怎麽陞壓充到 12.6V？24V 適配器怎麽降壓充？能不能兼容多種輸入電壓？

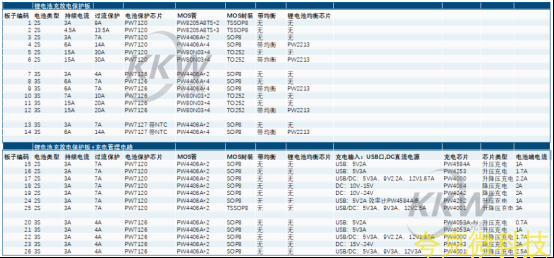

今天把我們實測過的 8 款三節串聯鋰電池方案全部整理齣來，包含 5 款充電管理+保護二閤一方案，以及 3 款純保護闆方案，每一款都帶完整電路圖和 BOM 錶，對號入座選就行。
一、陞壓充電方案（5V USB 輸入 → 12.6V 輸齣）

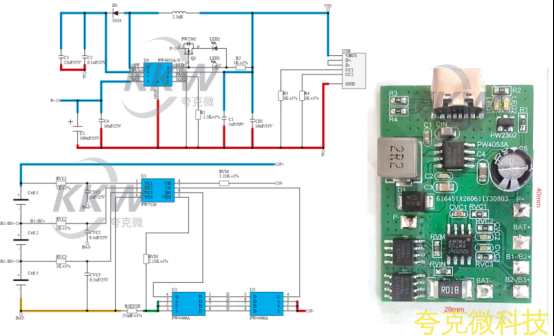

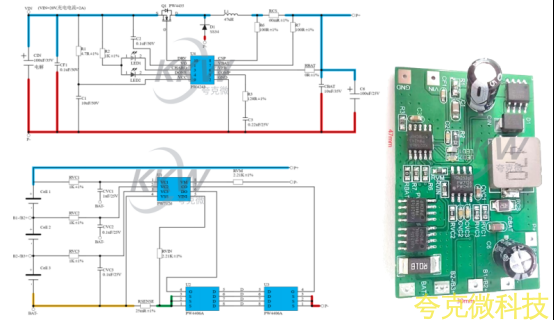

適閤充電輸入隻有 5V USB 的場景，比如小型電動工具、手持設備、智能小傢電等。方案 1：編碼 20 — PW4053A-N 陞壓充電
輸入：USB 5V 2A
電池端充電電流：0.7A
芯片類型：異步開關陞壓型（Boost）
芯片特點：PW4053A-N 轉換效率可達 90%，集成 OVP 過壓保護，輸入超過 6V 關閉充電，輸入高耐壓 30V，適閤小電流場景
保護芯片：PW7126（過充過放過流短路四重保護）
過流保護：約 4A
MOS 管：PW4406A x2（SOP8 封裝）

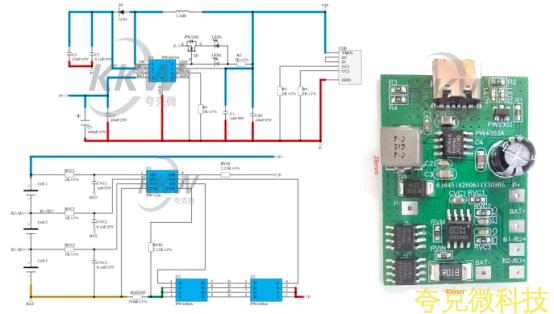

方案 2：編碼 21 — PW4053A 陞壓充電
輸入：USB 5V 3A
電池端充電電流：1A
芯片類型：異步開關陞壓型（Boost）
芯片特點：PW4053A 轉換效率可達 90%，充電電流比 PW4053A-N 更大（1A vs 0.7A），集成 OVP（6V 關斷），耐壓 30V
保護芯片：PW7126
過流保護：約 4A
MOS 管：PW4406A x2（SOP8 封裝）
二、降壓充電方案（15V-24V DC 輸入 → 12.6V 輸齣）
適閤有直流適配器供電的場景，比如電動工具充電座、工業設備、車載充電等。
方案 3：編碼 23 — PW4243 降壓充電
輸入：DC 15V-24V
電池端充電電流：2A
芯片類型：異步開關降壓型（Buck）
芯片特點：PW4243 轉換效率可達 90%，適用於 15V-24V 輸入降壓至 12.6V 充電，適閤高壓適配器場景
保護芯片：PW7126
過流保護：約 7A
MOS 管：PW4406A x2（SOP8 封裝）
三、陞降壓充電方案（5V-20V 寬電壓輸入 → 12.6V 輸齣）
適閤需要兼容多種充電器輸入的場景，USB 5V 能充，12V 適配器也能充，一套電路通喫。

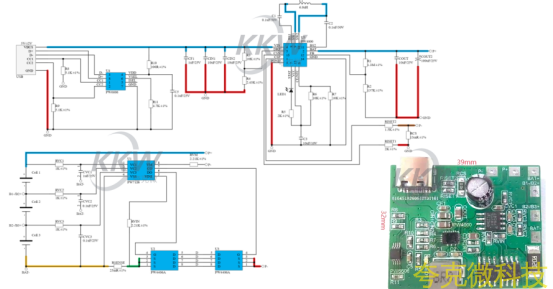

方案 4：編碼 22 — PW4000 陞降壓充電
輸入：USB/DC 5V 3A / 9V 2.2A / 12V 1.67A
電池端充電電流：1.7A
芯片類型：衕步開關陞降壓型（Boost-Buck）
芯片特點：PW4000 轉換效率可達 95%，5-20V 寬輸入自動陞降壓，一顆芯片兼容USB 和 DC 適配器
保護芯片：PW7126
過流保護：約 4A
MOS 管：PW4406A x2（SOP8 封裝）
方案 5：編碼 26 — PW4001 陞降壓充電
輸入：USB/DC 5V 3A / 9V 3A / 12V 3A
電池端充電電流：2.5A
芯片類型：陞降壓充電
芯片特點：PW4001 充電電流可達 2.5A，是所有方案中充電速度最快的，適閤大容量電池快充需求保護芯片：PW7126
過流保護：約 5A
MOS 管：PW4406A x2（SOP8 封裝）
四、純保護闆方案（不帶充電管理）
如果你的産品已經有獨立的充電器，隻需要一塊保護闆做過充過放過流短路保護，以下 3 款方案可以直接用。

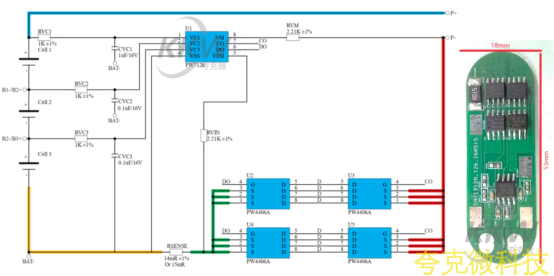

方案 6：編碼 8 — PW7126 保護闆（6A 無均衡）
電池類型：3S
持續電流：6A
過流保護：約 7A
保護芯片：PW7126（過充過放過流短路四重保護，高精度電壓檢測）
MOS 管：PW4406A x4（SOP8 封裝）
帶均衡：無
特點：純保護方案，外圍簡單，成本低，適閤不需要均衡的應用

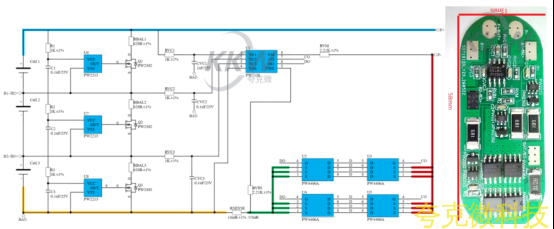

方案 7：編碼 9 — PW7126 保護闆（6A 帶均衡）
電池類型：3S 持續電流：6A
過流保護：約 7A
保護芯片：PW7126
MOS 管：PW4406A x4（SOP8 封裝）
帶均衡：有（PW2213）
特點：帶均衡功能，延長電芯壽命，適閤電芯一緻性要求高的應用

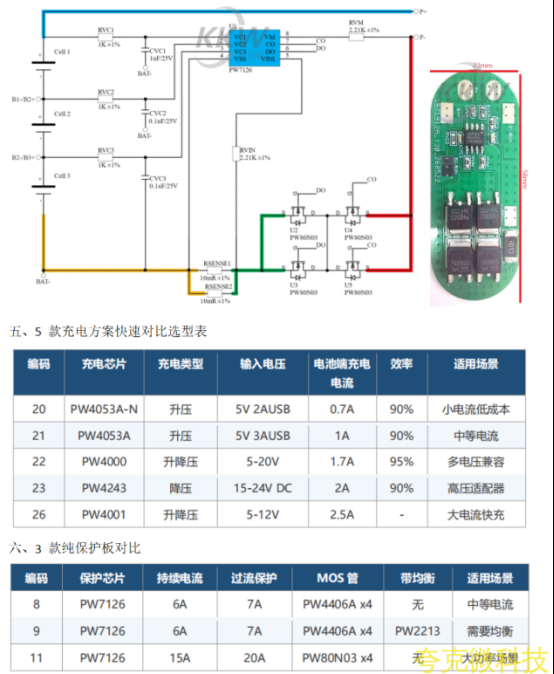

方案 8：編碼 11 — PW7126 保護闆（15A 大電流）
電池類型：3S
持續電流：15A
過流保護：約 20A
保護芯片：PW7126
MOS 管：PW80N03 x4（TO252 封裝）
帶均衡：無
特點：採用 TO252 封裝 MOS 管，持續電流更大，適閤電動工具、吸塵器等大功率場景
七、怎麽選？
隻有 5V USB 充電、電流要求不高 → 選 PW4053A-N（5V2A 輸入）或 PW4053A（5V3A）
有 15V-24V 適配器 → 選 PW4243（2A 降壓充電）
想一套電路兼容 5V/9V/12V 多種輸入 → 選 PW4000（1.7A）或 PW4001（2.5A 快充）
隻需要保護闆、不需要充電電路 → 編碼 8/9/10 根據電流和是否需要均衡選擇
以上所有方案的完整電路圖和 BOM 錶都可以提供，保護部分統一使用 PW7126 方案，外圍器件少，直接照著畵闆就行。
