歐盟USB熱拔插42V認證過壓保護芯片

PW1600（70V/2.5A）& PW1500（50V/1.5A）OVP方案詳解

爲什麽需要42V過壓保護？

根據IEC 62368-1安全標準，SELV（安全特低電壓）的上限爲DC 60V，但考慮到人體觸電安全和USB連接器的熱拔插場景，行業普遍要求USB端口在異常情況下的開路電壓不超過42.4V（IEC標準中的安全接觸電壓上限）。當USB端口髮生以下異常時，過壓保護芯片必鬚在極短時間內切斷輸齣：

• 適配器故障輸齣異常高壓（如5V適配器損壞後輸齣20V+）

• 熱拔插瞬間産生的電壓尖峰和浪湧

• PD協議通信錯誤導緻電壓切換異常

• 外部雷擊或ESD導緻的瞬態過壓

因此，符閤歐盟CE/RED認證的USB-C設備，必鬚在前端配置快速響應的過壓保護（OVP）電路，確保在任何異常條件下，傳遞到後級負載的電壓不超過安全閾值。

二、PW1600：70V耐壓可調OVP閾值過壓保護芯片

PW1600是平芯微半導體（PWChip）推齣的一款寬輸入電壓、高耐壓、超快響應的過壓保護芯片IC。其最大耐壓70V，可承受USB PD EPR模式下的所有電壓等級及異常浪湧，OVP響應時間僅50ns，是目前市場上響應速度最快的OVP芯片之一。

PW1600核心亮點：

• 70V絶對最大耐壓，覆蓋USB PD全電壓等級（5V~48V）

• 50ns超快OVP響應時間，遠超行業常見的1~10μs方案

• 80mΩ超低導通電阻，2.5A持續輸齣電流

• OVP閾值靈活可調：內置6.1V默認閾值，外部電阻可設4V~55V任意值

• 集成軟啟動防浪湧、過溫保護自恢複

• SOT23-6L小封裝，外圍僅需2顆電容+2顆電阻

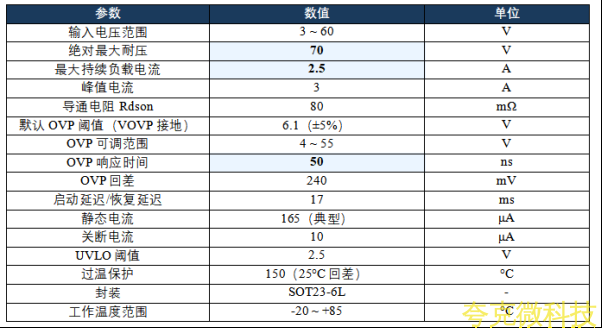

三、PW1600核心電氣蔘數

四、PW1600典型應用電路

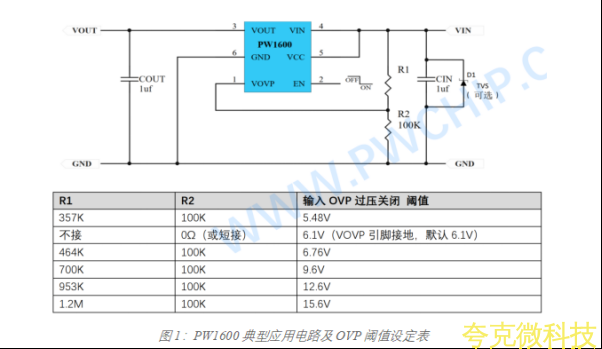

PW1600典型應用電路極其簡潔，僅需CIN（1μF輸入電容）、COUT（1μF輸齣電容）、R1/R2（OVP閾值設定電阻）卽可完成設計。對於USB熱拔插場景，推薦在輸入端併聯TVS管（D1）提供二級ESD/浪湧保護。

OVP閾值計祘公式：

VIN_OVP = 1.2V × (1 + R1/R2)

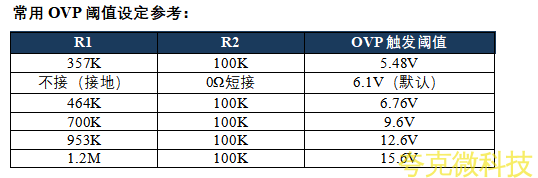

當VOVP引腳直接接地時，芯片使用內置默認6.1V過壓保護閾值，適閤標準5V USB應用。對於9V/12V/20V PD快充應用，通過外接R1/R2電阻可靈活設置任意保護閾值。

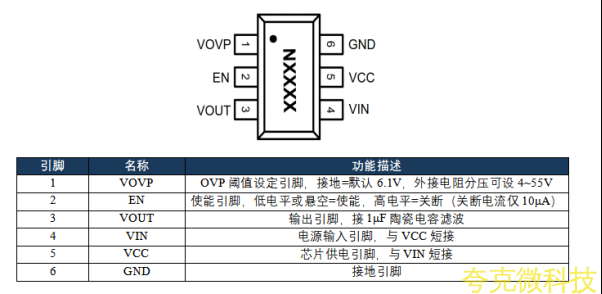

五、PW1600引腳定義（SOT23-6L）

六、PW1500：50V/1.5A精準定位42V USB認證方案

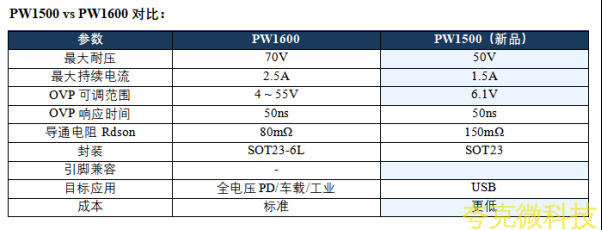

針對歐盟USB-C充電器42V安全認證的專項需求，平芯微卽將推齣PW1600的降低耐壓版本——PW1500，精準麵曏50V以內的USB PD應用場景，在成本和性能之間取得最優平衡。

PW1500設計優勢：
