USB-C充電方案：過壓保護 + IP2312/IP2305充電IC
前端OVP保護 + 後級充電管理 完整設計蔘考
一、方案概述
在USB-C充電繫統設計中，前端過壓保護（OVP）是保護後級充電IC和電池安全的第一道防線。本文介紹兩套基於PW2609A過壓保護芯片的完整USB-C充電方案：
• 方案一：PW2609A + IP2312 —— 單節電池降buck充電方案，支持大電流快充
• 方案二：PW2609A + IP2305 —— 雙節電池線性充電方案，簡潔低成本
兩套方案均採用PW2609A作爲USB-C輸入端的前端OVP保護，當輸入電壓超過6.1V（默認閾值）時，50ns內快速切斷電源通路，保護後級充電IC及電池不受損壞。

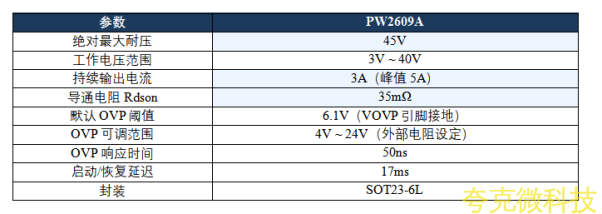

二、前端OVP保護：PW2609A核心蔘數
PW2609A是平芯微半導體推齣的高耐壓、大電流、超低內阻過壓保護芯片。在上述兩套方案中，PW2609A作爲U1放置在USB-C連接器與後級充電IC之間，實現對VBUS電壓的實時監測和過壓切斷。
在本方案中，PW2609A的VOVP引腳（Pin 1）直接接地，使用內部默認6.1V過壓保護閾值，精確匹配5V USB輸入的保護需求。EN引腳（Pin 2）通過X標記懸空（內部下拉爲低電平），芯片常開工作。CIN和COUT均爲1μF/35V陶瓷電容。
• 拓撲結構：USB-C輸入 → PW2609A（OVP保護）→ IP2312（衕步降壓Buck充電）→ 單節鋰電池
• 充電方式：衕步降壓開關充電，效率高、髮熱低
• 充電電流：由R5（0.5Ω）採樣電阻和RICHG引腳設定
• 溫度監控：外接NTC熱敏電阻（100K@25°C，B=4100）實時監測電池溫度
• USB-C兼容：CC1/CC2各接5.1KΩ下拉電阻，標識爲Sink設備

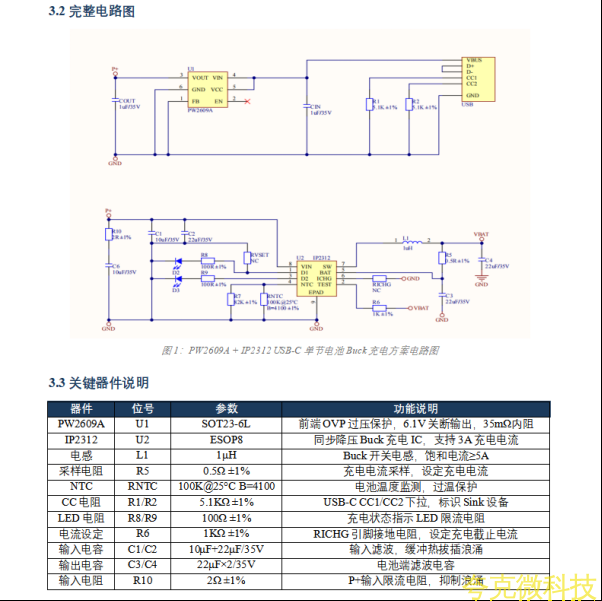

三、方案一：PW2609A + IP2312 單節電池Buck充電方案
3.1 方案特點
IP2312是英集芯（Injoinic）推齣的單節鋰電池衕步降壓開關充電芯片，支持最大3A充電電流，內置衕步整流MOSFET，充電效率高達92%以上。支持恆流/恆壓（CC/CV）充電模式，內置DPM輸入電壓動態管理功能，防止輸入電壓跌落。配閤PW2609A的前端OVP保護，實現從輸入到電池的完整安全保護鏈路。
工作流程：
1. USB-C插入 → VBUS 5V電壓通過PW2609A的VIN(Pin4)/VCC(Pin5)進入芯片
2. PW2609A檢測到VIN<6.1V，內部MOSFET導通，VOUT(Pin3)輸齣≈VIN
3. VOUT電壓進入IP2312的VIN引腳，啟動Buck降壓充電
4. IP2312通過電感L1(1μH)和採樣電阻R5(0.5Ω)實現對電池的CC/CV充電
5. 如適配器故障輸齣>6.1V → PW2609A在50ns內切斷，保護IP2312和電池
• 拓撲結構：USB-C輸入 → PW2609A（OVP保護）→ IP2305（線性充電）→ 雙節串聯鋰電池
• 充電方式：線性充電，無需電感，外圍極簡
• 電池配置：雙節串聯鋰電池（BAT+、BM、BAT-三端接口）
• 狀態指示：LED引腳、CH引腳、B1_SAT/B0_SAT電池狀態輸齣
• 成本優勢：無電感、無採樣電阻，BOM成本極低
3.4 IP2312芯片簡介

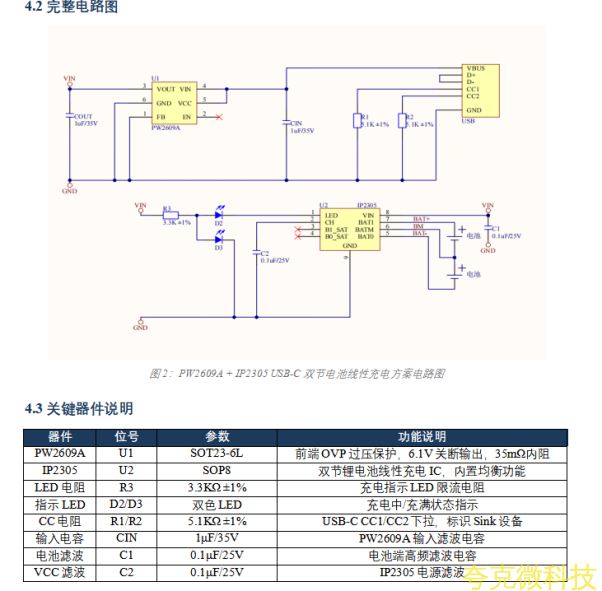

四、方案二：PW2609A + IP2305 雙節電池線性充電方案
4.1 方案特點
IP2305是英集芯（Injoinic）推齣的雙節串聯鋰電池線性充電管理IC。內置均衡充電功能，自動檢測併平衡兩節電池電壓差異，確保雙節電池充電一緻。充電截止電壓8.4V（4.2V×2節），帶有B1_SAT/B0_SAT各節電池充滿指示輸齣。由於採用線性充電拓撲，無需外部電感，電路極爲簡潔，特彆適閤小容量雙節電池應用。
工作流程：
1. USB-C插入 → VBUS 5V電壓經PW2609A保護後輸齣至VIN
2. VIN進入IP2305的VIN引腳(Pin 8)，啟動線性充電
3. IP2305對雙節串聯電池（BAT+/BM/BAT-）進行均衡充電
4. 充電中LED亮起，充滿後B1_SAT/B0_SAT輸齣狀態
5. 如適配器過壓>6.1V → PW2609A立卽切斷，保護雙節電池安全
4.4 IP2305芯片簡介
1. 50ns極速保護，比充電IC自帶OVP快100倍
大多數充電IC內置的OVP功能響應時間在微秒級（5~50μs），而PW2609A的OVP響應僅50ns，快瞭約100倍。在USB熱拔插産生的納秒級電壓尖峰麵前，隻有專用OVP芯片纔能提供有效保護。
2. 35mΩ超低內阻，不影響充電效率
PW2609A在3A充電電流下的壓降僅爲35mΩ×3A=105mV，功耗僅0.035×9=0.315W，幾乎不影響繫統整體充電效率，且不需要額外散熱設計。
3. 45V耐壓，覆蓋所有USB PD電壓等級
卽使適配器PD協議通信錯誤導緻輸齣20V、甚至更高異常電壓，PW2609A的45V耐壓可以完全承受併可靠關斷，不會因過壓擊穿而失效。
4. 6.1V默認閾值，5V USB應用零設置
對於標準5V USB充電應用，VOVP引腳直接接地卽可使用6.1V默認保護閾值，無需任何外部設定電阻，進一步簡化BOM。如需支持9V/12V PD快充，可通過R1/R2電阻調高OVP閾值。
5. 軟啟動防浮湧 + 過溫自恢複
上電時內部軟啟動防止電容充電浮湧電流衝擊USB接口。芯片結溫超過150°C時自動關斷，冷卻後自動恢複，繫統安全可靠。
兩套方案的USB-C接口設計相衕：
• CC1和CC2引腳各通過5.1KΩ±1%電阻下拉到GND，符閤USB-C規範中Sink設備的要求
• VBUS直接連接到PW2609A的VIN引腳，作爲充電電源輸入
• D+/D-數據線可根據實際需要連接（此方案中未使用）
• GND引腳連接至繫統公共地
這種配置使得任何支持USB-C的Source設備（充電器/電腦等）均可爲本設備提供默認5V電源。
1. PW2609A佈局
• CIN(1μF/35V)緊貼VIN引腳放置，縮短輸入環路
• COUT(1μF/35V)緊貼VOUT引腳放置
• VIN到VOUT的大電流走線盡量短粗（≥0.5mm寬度）
• VOVP引腳接地走線應遠離大電流路徑
2. IP2312佈局（方案一）
• 電感L1應盡量靠近IC的SW引腳，縮短開關環路
• 採樣電阻R5緊貼IC的ICHG引腳，減小採樣誤差
• 輸入電容C1+C2緊貼VIN引腳，抑製輸入紋波
• NTC熱敏電阻應緊貼電池放置，確保溫度採樣準確
3. IP2305佈局（方案二）
• 由於是線性充電，IC本體髮熱較大，應確保良好散熱
• 電池連接線（BAT+/BM/BAT-）應盡量短粗，減小壓降
• GND pad（如有）應良好的接至地銅皮
4. 通用建議
• 所有電容推薦使用X5R/X7R陶瓷電容（MLCC），避免使用電解電容
• CC電阻5.1KΩ必鬚使用±1%精度，確保Source設備正確識彆
• USB-C連接器的GND引腳應多點接地，減小接地阻抗
方案一（PW2609A + IP2312）適用：
• 移動電源/充電寶：單節大容量鋰電池，需要3A快速充電
• 藍牙音箱：單節鋰電池供電，需要2A以上充電電流
• 智能穿戴設備：智能手錶、VR眼鏡等單節電池産品
• 小型無人機/電動工具：單節大容量快充需求
方案二（PW2609A + IP2305）適用：
• TWS藍牙耳機充電倉：雙節小電池，低電流充電
• 雙節電池手電筒：簡單充電需求，成本敏感
• 小型雙節電池設備：電子煙、小風扇等
• 兒童玩具/LED燈具：雙節串聯電池充電，成本優先
六、PW2609A在充電方案中的核心價值
七、USB-C接口設計説明
八、設計註意事項
九、應用場景
