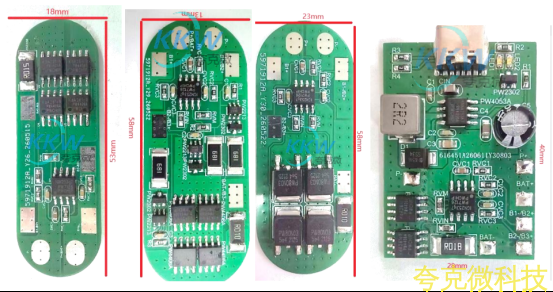

三串鋰電池保護闆電路設計全解析
保護芯片+過流設定+MOS 選型+均衡+充電搭配+放電降壓，一次講透
做三串鋰電池（11.1V/12.6V）産品的工程師，要完整搞定一塊保護闆，需要搞清楚 6 件
事：選什麽保護芯片、過流保護電流怎麽計祘、MOS 管怎麽選、要不要加均衡、充電電路怎麽搭配、放電後麵的降壓電路用什麽芯片。
今天基於平芯微（PW）成熟平颱，把三串鋰電池保護闆從芯片選型到週邊電路全部捕一遍， 每一節都可以直接抄電路圖。
一、保護芯片選型：PW7126 vs PW7127
三串鋰電池保護闆的主芯片首選 PW7126 和 PW7127，兩顆芯片都集成瞭過充、過放、過
流、短路四重保護，還支持高精度電壓檢測，差異主要在封裝和 NTC 保護上。
PW7126 — 基本型三串保護芯片
封裝：SOP8
保護功能：過充 / 過放 / 過流 / 短路
NTC 保護：無
適用場景：大部分三串應用，包括電動工具、掃地機、小電動車、LED 照明等常規場景
PW7127 — 帶 NTC 溫度保護的三串芯片
封裝：SOP8

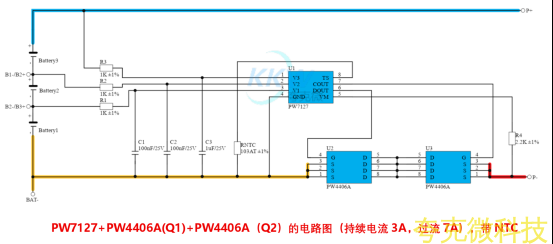

保護功能：過充 / 過放 / 過流 / 短路 + NTC 溫度保護
NTC 保護：支持（103AT B=3435）
適用場景：對電池包溫度敏感的應用，如定製鋰電池包、安全等級高的産品、高功率快充場
景，避免電池高溫起火
選型建議
• 不需要溫度保護、成本敏感 → 選 PW7126
• 需要監控電池溫度、要求高安全級彆 → 選 PW7127
• 兩者引腳兼容度高，項目曏前兼容時可預留 NTC 位置
過流保護閾值由採樣電阻 RSENSE 和芯片內部的過流檢測電壓 VOCP 決定，基本公式：
過流電流 IOCP = VOCP / RSENSE

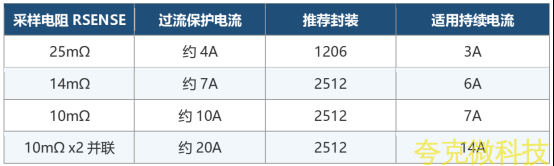

PW7126/PW7127 的 VOCP 約爲 100mV（以官方手冊爲準），選不衕阻值的採樣電阻對應
不衕的過流保護電流：
PW7126 的過流設置：由 RSENSE 電阻阻值決定
二、過流保護如何設置

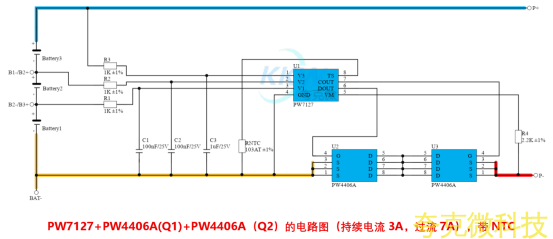

PW7127 的過流設置：由 MOS 管內阻：Q1+Q2 組成，如 MOS 管 PW4406A，內阻約 15mR，Q1 和 Q2 都是 PW4406A，內阻相加 15mR+15mR=30mR，0.2V30mR=約 7A
• 選阻位時，過流保護點建議設爲平均持續電流的 1.2–2 倍，避免啟動琬流誤觸髮
• 大電流時雙阻併聯（如 20A 方案用 RSENSE1+RSENSE2），可降低髮熱併提高精度
• 採樣電阻選擇 1%精度、低溫漂型號閤金電阻
• 實際工作電流就受到實際溫度影響來決定。請看第三部分內容：MOS 管選型與併聯關繫
三串保護闆 MOS 管主要看三箇蔘數：耐壓 VDS、導通內阻 RDS(on)、持續電流 ID。三串電池充電峰值 12.6V，VDS 建議選≥20V 以上。
實際設計要點

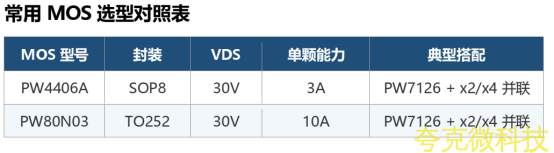

三、MOS 管選型與併聯關繫
MOS 併聯與持續電流的關繫
• 如 PW4406A 單對 MOS 隻能支持 3A 左右持續電流
• 兩對 PW44606A，MOS 併聯（x4）可到達 6–7A（SOP8 封裝）
• TO252 封裝的 PW80N03 單對就能到達 7–10A
• TO252 雙對併聯可達 14/15A 持續電流
• 併聯時註意 RDS(on)一緻性，建議衕型號衕批次，避免電流分配不均
• 衕時預留 20%-40%左右實際工作餘量設計
• 註意所有 MOS 管的 ID 電流都是高溫極限瞬間值，併不是常規工作時的電流。一般看
MOS 內阻，不是看 ID 電流。
選型建議

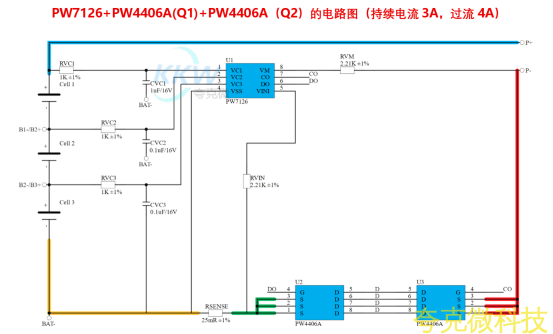

• 持續電流 3A 以內 → PW4406A x2，成本最低

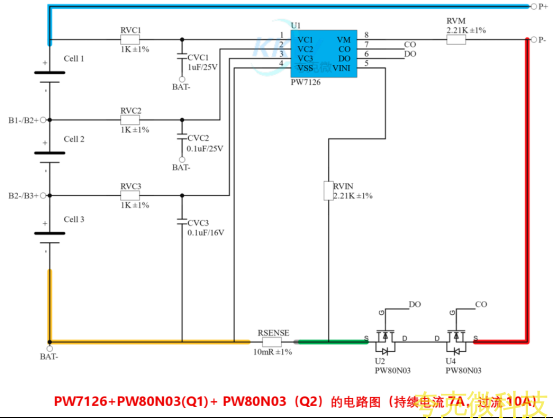

• 持續電流 6–7A → PW4406A x4 或 PW80N03 x2

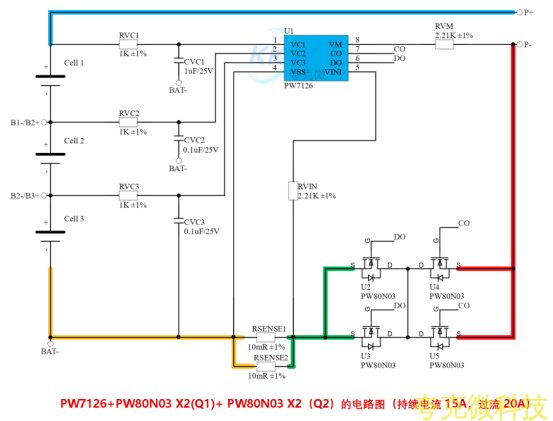

• 持續電流 14A 以上 → PW80N03 x4，TO252 大麵積散熱
多節鋰電池長期使用後，各節容量、內阻會産生不一緻。無均衡時，最弱那節充不滿、放先
空，電池組壽命大幅縮短。加均衡電路可以延長電芯壽命，
PW2213 — 鋰電池均衡芯片
封裝：SOT23-6L
工作方式：被動均衡（耐能量均衡）
均衡閾值：4.2V ± 30mV（當單節電壓達到充滿閾值時，以旁路電阻方式單獨釋放這箇電池多餘能量）
旁路電流：由外接 RBAL（一般 620Ω）決定，約 30–50mA

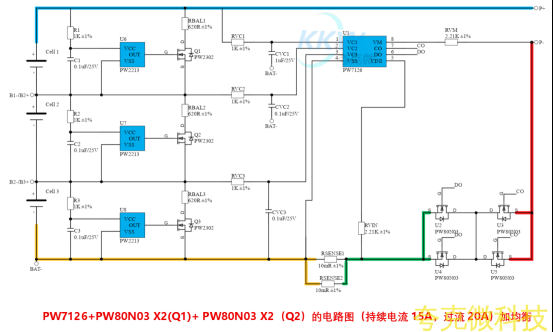

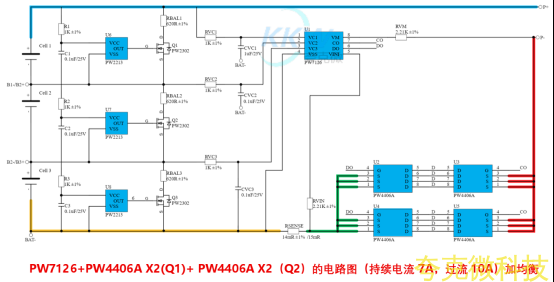

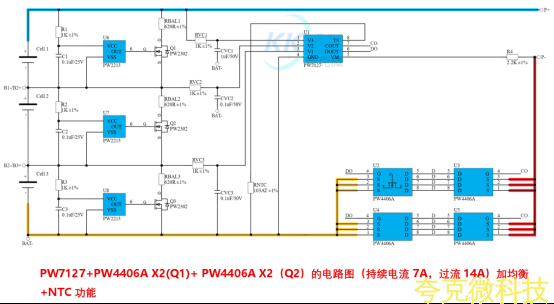

典型搭配：三串時需萠 3 顆 PW2213（U6/U7/U8），配閤 PW2302 驅動 MOS + RBAL 釋放電阻
四、均衡電路：PW2213
均衡電路設計要點
• 每節電池都需要一顆 PW2213，3S 保護闆共需萠 3 顆
• 釋放電阻選擇 2512 620Ω 1%，功癇 2W 以上（釋放時髮熱明顯）也可以加大阻值選擇其
他封裝：1206/1210
• 均衡驅動 MOS 來開啟關閉選 PW2302 或 PW3400A），每節一顆
• PCB 佈局均衡電阻靠近電池端子，平鋪散熱

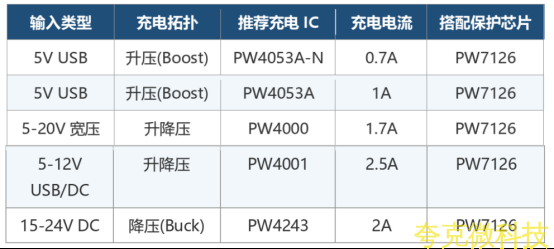

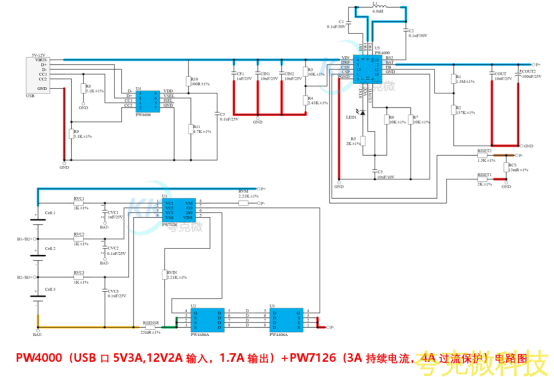

保護闆隻解決“安全”問題，而充電電路纔能把電池充滿。三串電池滿充電壓 12.6V，根據
輸入電源類型選不衕的充電拓撲：

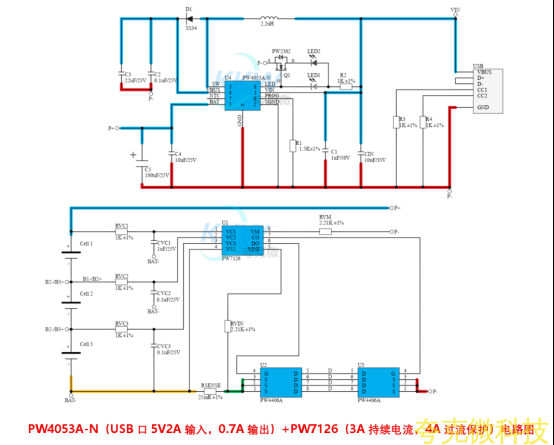

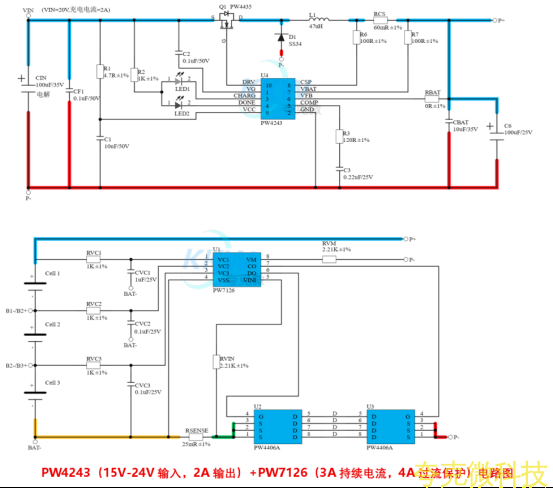

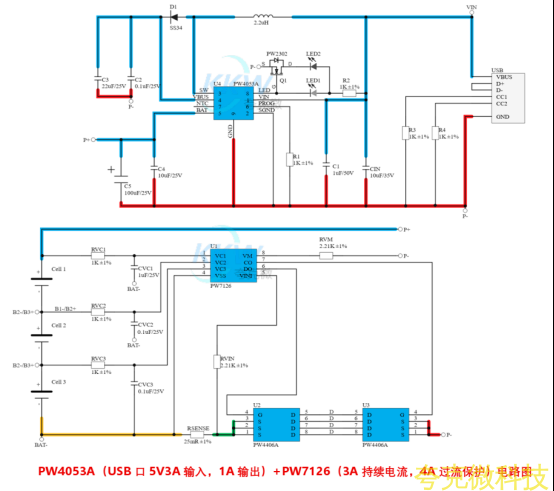

五、充電電路與保護闆如何搭配
搭配設計要點
• 充電電流 < 保護闆持續電流，否則充電時會觸髮過流保護
• P+/P-爲充放電共用口，接負載和充電器
• 充電時均衡芯片 PW2213 自動介入，無需額外控製信號

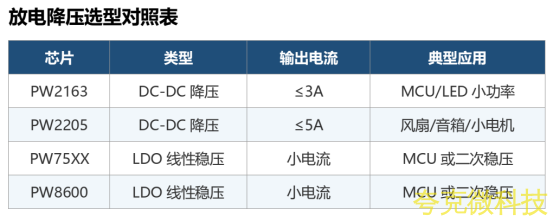

六、放電降壓電路：PW2163 / PW2205 / PW75XX / PW8600
三串電池輸齣電壓 12.6V～9V（放電區間），後級一般需要降壓前級 5V/3.3V/1.8V 供MCU、傳感器、LED 驅動等。不衕輸齣電壓和電流需求對應不衕芯片：

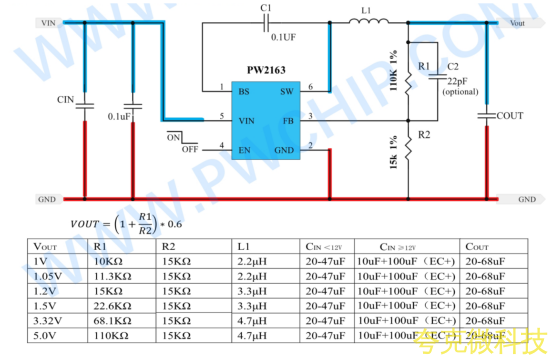

PW2163 — 小體積 DC-DC 降壓
輸入範圍：4.5-18V
輸齣電流：直 3A
開關頻率：高頻（可用小型電感）
適用：體積敏感、中小功率降壓場景，如掃地機 MCU 供電、LED 控製闆
PW2205 — 中大電流降壓
輸入範圍：寬範圍輸入
輸齣電流：直 5A
特點：高效率、內集成 MOS、外圍簡單
適用：中功率負載驅動，如風扇、小電機、藍牙音箱後級
PW75XX — 36V 耐壓線性穩壓 LDO 繫列
輸齣電壓：3.3V/5V/3V 等固定可選
靜態電流：低至微安級特點：無紋波、外圍極簡（2 顆電容）、成本低
適用：小電流 MCU/傳感器供電，一般接在 DC-DC 後級作二次穩壓或 MCU 供電
PW8600 — 80V 耐壓線性穩壓 LDO 繫列
輸齣電壓：3.3V/5V 等固定可選
靜態電流：低至微安級
特點：無紋波、外圍極簡（2 顆電容）、成本低
適用：小電流 MCU/傳感器供電，一般接在 DC-DC 後級作二次穩壓或 MCU 供電
