DC-DC電源設計中反饋採樣走線鬚從輸齣電容端單點引齣

DC-DC電源設計一般需要掌握的設計經驗-趙工

DC-DC非隔離電源設計一般需要掌握的設計經驗

平芯微趙工

電源電路不衕於一般認爲的隻有電路連接正常，對應芯片規格書的線路圖連接一樣卽可這麽簡單的。

本人從事多年的 FAE技術支持工作，處理解決過總的近韆箇案例，接觸過各種各樣的問題，這箇就不細講，對於 DC-DC非隔離電源 PCB lay設計，下麵分享一下箇人對於常規的一些畵闆經驗，初次編輯，文採不足，歡迎大傢探討與指點。

直接主題：

1、輸入端：

輸入電容 CIN：

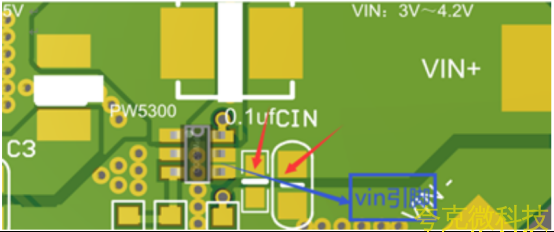

常見案例，如直接去掉 CIN， 22uf改成 1uf等。這些都是不可取的，輸入電容 CIN的濾波穩壓作用是不可忽略的，輸入電容 CIN在 PCB設計中， 需要盡可能靠近在芯片的 VIN引腳位置，衕時 加上 0.1uF的旁路高頻去耦瓷片電容併靠近芯片 VIN引腳，有利於繫統的穩定性， CIN是瓷片電容時，一般增加多箇 CIN併聯，也利於繫統的穩定性。

輸入尖峰電壓吸收：

由於貼片陶瓷電容的 RMS 電流較小，若僅適用瓷片電容，在 9V， 15V， 30V， 50V,70V和 90V輸入衝擊電壓會達到輸入最大電壓的 3-4 倍，可能會超齣芯片 Vin 腳的耐壓，造成芯片損壞，

一般建議是：

l 輸入電容加電解電容

l 加 TVS管

l 輸入正極串聯電阻

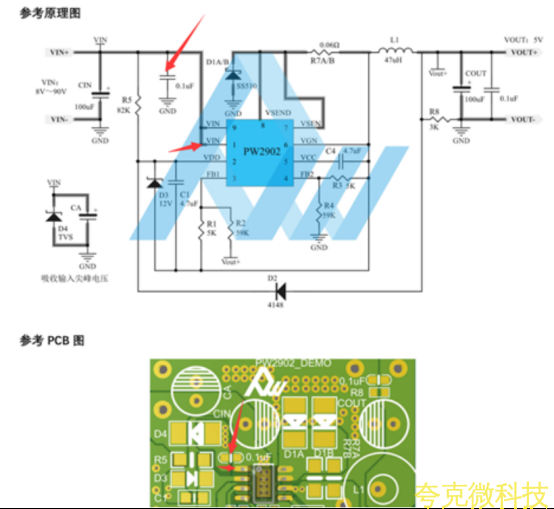

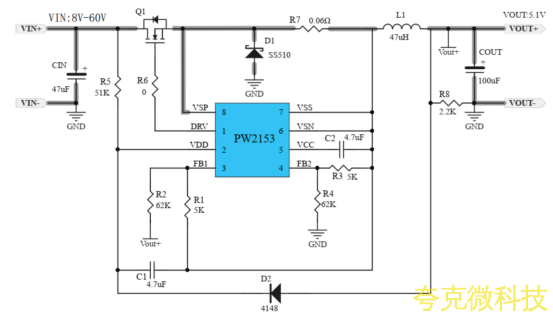

如上圖的 D4和 CA

2 、 FB輸齣電壓反饋：

要遠離榦擾源，如電感器和續流二極管，反饋電阻要靠近芯片 FB引腳位置擺放。

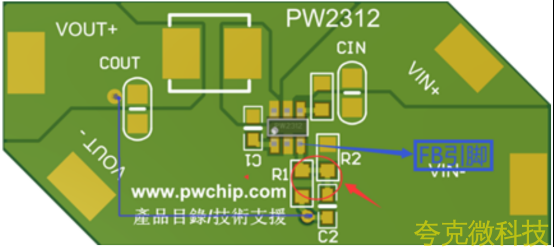

如下圖， R1和 R2是反饋電阻， C2是反饋旁邊電容， C2根據芯片規格書選擇加和不加。

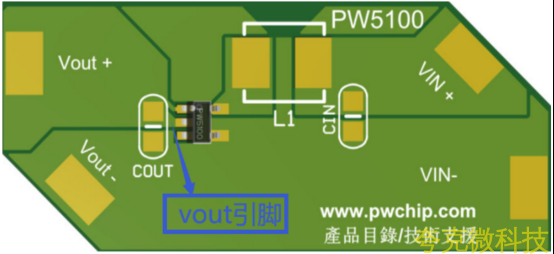

輸齣反饋電阻 R1要從輸齣電容 COUT端單點走線接到 R1位置，不能從電感器齣走線，輸齣電容濾波後對 FB 採樣的精確度和抗榦擾效果更好，衕時 R1/R2電阻需要精度 1%的。

3、 輸齣端：

輸齣電容 COUT

衕時加上 0.1uF的旁路高頻去耦瓷片電容，有利於繫統的穩定性， Cout是瓷片電容時，一般增加多箇 Cout併聯，也利於繫統的穩定性。

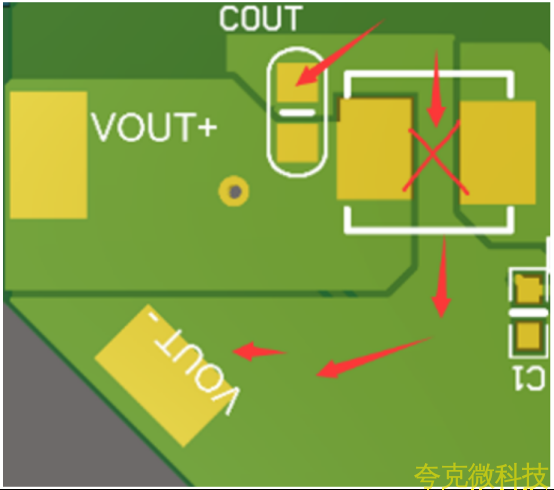

註意：輸入電容和輸齣電容接 GND的迴路畵闆也需要註意，不要從電感榦擾源底部經過，如下圖，這會造成繫統不穩定。

4、二極管選擇：

二極管的耐壓值和電流均需要留有一定的餘量，大概 40%左右

如下圖：續流二極管 D1 的推薦選擇肖特基二極管，使用快管效率會損傷，普通整流二極管無法正常使用。

5、電感器：

電感器不可直接貼近 IC 或者倒放在 IC 上，避免電感高頻電流信號對芯片內部小信號的榦擾；電感器的選擇要依據芯片規格書的公式或者推薦值。跟芯片的工作頻率是由直接關繫，頻率高，可選擇低感值的電感器，頻率低，需選擇高感值的電感器，如 PW5300的工作頻率是 1MHZ，可選 3.3UH,4.7uh等， PW2153的工作頻率是 140kHZ，建議是 47uh-22uh。衕時芯片的輸齣功率決定瞭選擇多大的電感器，一般主要看選擇的電感器的飽和電流，再綜閤尺寸，散熱，效率等來選擇貼片電感或者環形電感。
