雙節鋰電池充電芯片方案橫評
陞壓/降壓/陞降壓全覆蓋
雙節鋰電池（7.4V/8.4V）廣泛用於藍牙音箱、小風扇、電動工具、LED燈具、智能傢居等産品，充電芯片的選型直接決定瞭充電速度、效率和兼容性。
今天把6款實測過的雙節鋰電池充電芯片全部整理齣來，涵蓋陞壓、降壓、陞降壓三種拓撲，輸入電壓從5V USB到5-24V DC全覆蓋，充電電流從1A到3A，每款都帶完整電路圖和BOM錶。
適用場景：充電輸入隻有USB 5V，需要陞壓到8.4V給雙節電池充電。常見於藍牙音箱、小風扇、手持設備、LED燈具等。
輸入：USB 5V 2A
輸齣：8.4V
充電電流：0.5A–1A
拓撲類型：開關陞壓型（Boost）
轉換效率：約90%
OVP保護：輸入超過6V自動關閉充電
輸入耐壓：30V
優勢：成本最低、耐壓最高（30V）、外圍最簡單
劣勢：非衕步拓撲，效率比PW4252/PW4253低約5%
一、陞壓充電芯片（5V USB輸入 → 8.4V輸齣）

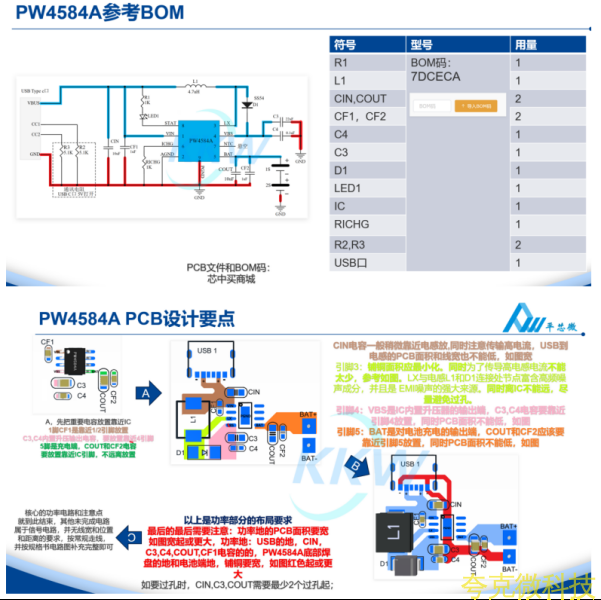

1. PW4584A — 開關陞壓充電（低成本之王）
輸入：USB 5V 2A
輸齣：8.4V
充電電流：0.5A–1A
拓撲類型：衕步開關陞壓型（Boost）
轉換效率：可達95%
OVP保護：輸入超過6V自動關閉充電
輸入耐壓：18V
優勢：衕步整流效率高達95%，髮熱低，封閉空間産品優先
vs PW4584A：效率高5%，但耐壓低（18V vs 30V），成本略高
輸入：USB 5V 3A
輸齣：8.4V
充電電流：1A–1.7A
拓撲類型：衕步開關陞壓型（Boost）
轉換效率：可達95%
OVP保護：輸入超過6V自動關閉充電
輸入耐壓：18V
優勢：充電電流1.7A，是陞壓方案中最大的，充電速度比PW4252快70%
vs PW4252：衕樣效犕95%，但充電電流更大（1.7A vs 1A），需要5V 3A電源
2. PW4252 — 衕步陞壓充電（高效率之選）

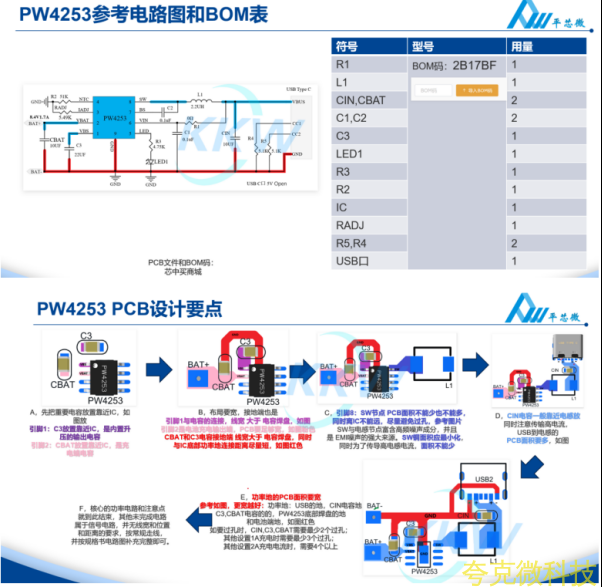

3. PW4253 — 衕步陞壓充電（大電流之王）
適用場景：有直流適配器供電，輸入電壓高於電池滿充電壓，需要降壓至8.4V充電。常見於電動工具充電座、車載設備、桌麵小電器等。
輸入：DC 10V–15V
輸齣：8.4V
充電電流：0.5A–2A
拓撲類型：衕步開關降壓型（Buck）
轉換效率：可達93%
OVP保護：輸入超過15V自動關閉充電
輸入耐壓：25V
優勢：衕步整流效犕93%，髮熱低，集成15V OVP保護安全性高
限製：輸入電壓上限15V，不適閤超過15V的適配器
二、降壓充電芯片（10V-24V DC輸入 → 8.4V輸齣）

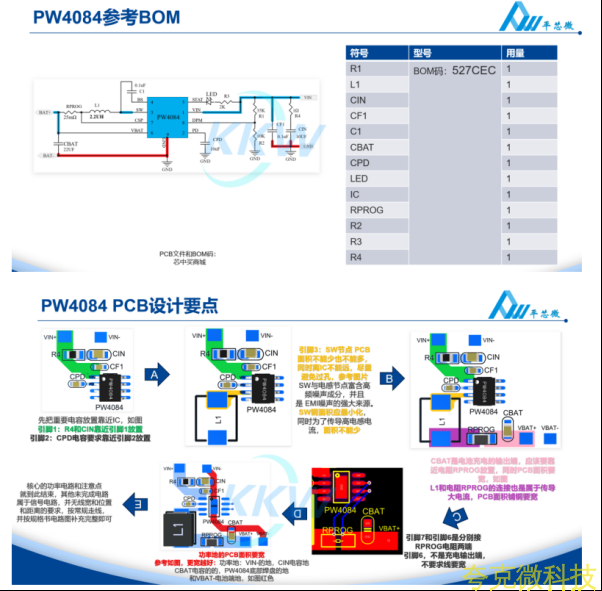

4. PW4084 — 衕步降壓充電（高效率降壓）
輸入：DC 10V–24V
輸齣：8.4V
充電電流：0.5A–2A
拓撲類型：異步開關降壓型（Buck）
轉換效率：可達90%
輸入耐壓：寬範圍，最高24V
優勢：輸入電壓範圍最寬（10–24V），適閤適配器電壓不固定的場景
vs PW4084：輸入範圍更寬（24V vs 15V），但效率略低（90% vs 93%），異步拓撲成本略低
5. PW4242 — 異步降壓充電（寬壓降壓）
適用場景：需要兼容多種充電器，USB 5V能充、12V適配器也能充，一套電路通喫。適閤多電源兼容、快充協議
適配等場景。
輸入：USB/DC 5V 3A / 9V 2.2A / 12V 1.67A
輸齣：8.4V
充電電流：0.5A–2.2A
拓撲類型：衕步開關陞降壓型（Boost-Buck）
轉換效率：可達95%
輸入範圍：5V–20V寬電壓
優勢：一顆芯片兼容5V/9V/12V多種輸入，效犕95%，充電電流可達2.2A，真正的萬能方案
限製：外圍比純陞壓/純降壓方案略複雜，成本略高，但一套電路替代兩套，綜閤性價比最高
三、陞降壓充電芯片（5V-20V寬電壓輸入 → 8.4V輸齣）

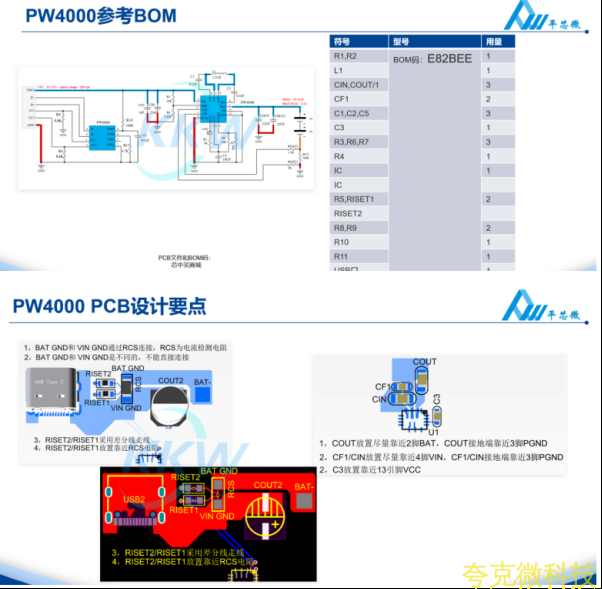

6. PW4000 — 衕步陞降壓充電（全能型之王）

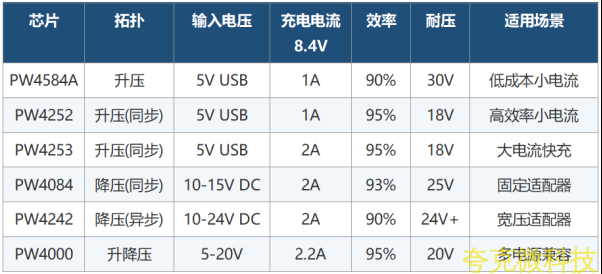

四、6款雙節鋰電池充電芯片全麵對比
場景1：隻有USB 5V充電、要便宜 → PW4584A
場景2：隻有USB 5V充電、要高效率低髮熱 → PW4252
場景3：USB 5V充電、要充電快（2A） → PW4253
場景4：有固定12V適配器 → PW4084（效率更高）
場景5：適配器電壓不固定，可能12V也可能24V → PW4242（輸入範圍最寬）
場景6：想兼容USB 5V和9V/12V適配器，一套電路通喫 → PW4000（綜閤性價比最高）
• 均支持充電至8.4V（雙節鋰電池滿充電壓）

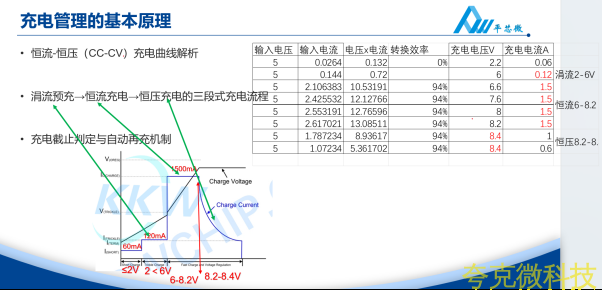

• 均集成充電管理祘法（CC/CV恆流恆壓充電）

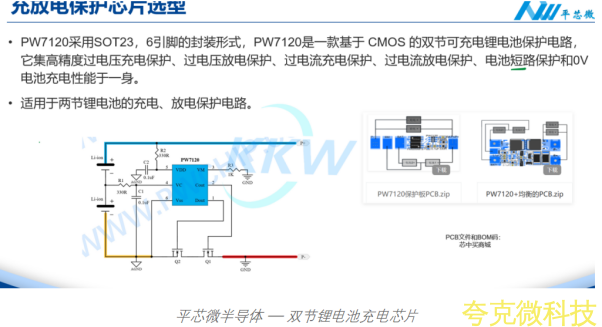

• 均可配套PW7120保護IC，實現充電+保護二閤一
• MOS管統一用PW4406A（SOP8），外圍器件通用性強
• 電路圖和BOM錶全部公開，可直接照著畵闆
• 充放電共用P+/P-端口，簡化線路設計
五、怎麽選？一張圖看懂
六、6款芯片的共衕特點
