鋰電池輸入無電感陞壓芯片IC，3.3V和5V固定輸齣電路
- 2026-07-17 14:09:00
- 技術管理員 原創
- 165
無電感，鋰電池陞壓電荷泵陞壓電路
內容：
PW4004A (鋰電池無電感陞壓輸齣5V)：
1，産品概率，2典型電路圖；3測試闆圖片；4電壓電流溫度測試
PW5410A (鋰電池無電感陞壓輸齣5V)：
1，産品概率，2典型電路圖；3測試闆圖片；4電壓電流溫度測試
PW5410B (鋰電池無電感陞降壓輸齣3.3V)：
1，産品概率，2典型電路圖；3測試闆圖片；4電壓電流溫度測試
PW5100： （0.8V-3.3V DC-DC帶電感陞壓輸齣3.3V）
1，産品概率，2典型電路圖；3測試闆圖片；4電壓電流溫度測試

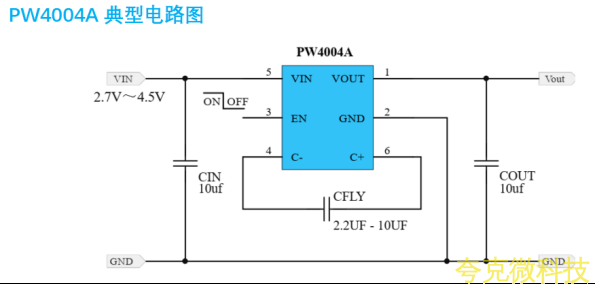

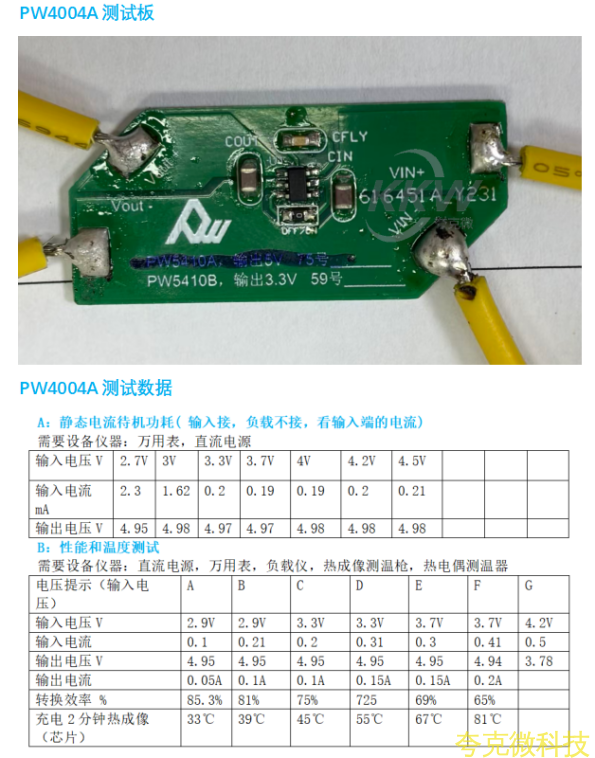

PW4004A産品概述
l 恆定工作頻率： 380KHz
l 寬輸入電壓範圍：2.7V～4.5V
l 輸齣電壓恆定： 4.95V (±3.0%)
l 輸齣電壓精度： ±3.0%
l EN腳關斷電流： 1uA
l CFLY電容選擇： 貼片陶瓷電容MCLL（禁用帶極性電容器）
無電感，鋰電池陞壓5V電荷泵陞壓電路

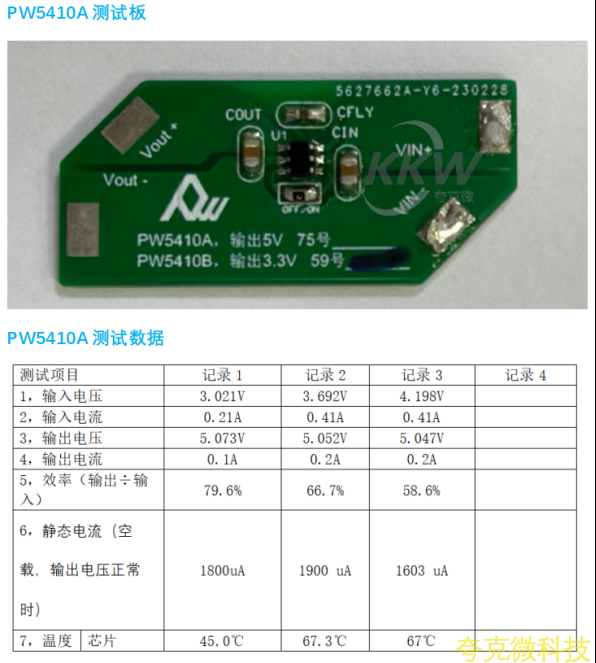

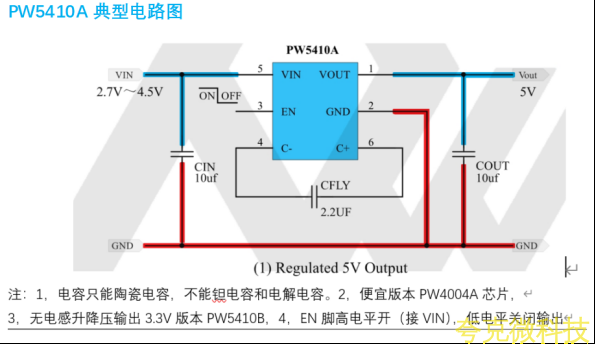

PW5410A産品特點
特點l
l 固定 5V±4% 輸齣
l VIN範圍：2.7V~5V
l 輸齣電流：高達 250mA （VIN=4.5V）
l 低噪聲恆頻操作
l 關斷電流：<1μA
l 短路保護
l 軟啟動
l 無電感器
l 採用扁平 6 引腳 SOT-23 封裝
應用
l 白色LED背光
l 鋰離子電池備用電源
l 本地 3V 至 5V 轉換
l 智能卡讀卡器
l PCMCIA 本地 5V 電源

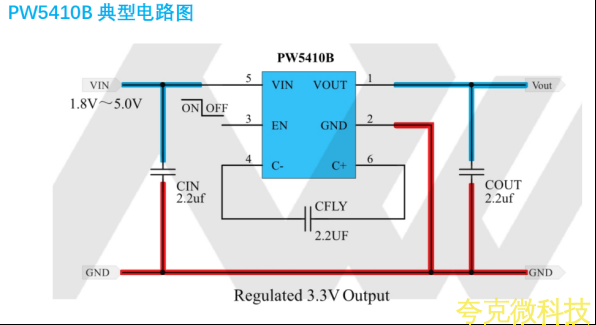

無電感，鋰電池陞壓3.3V電荷泵陞壓電路

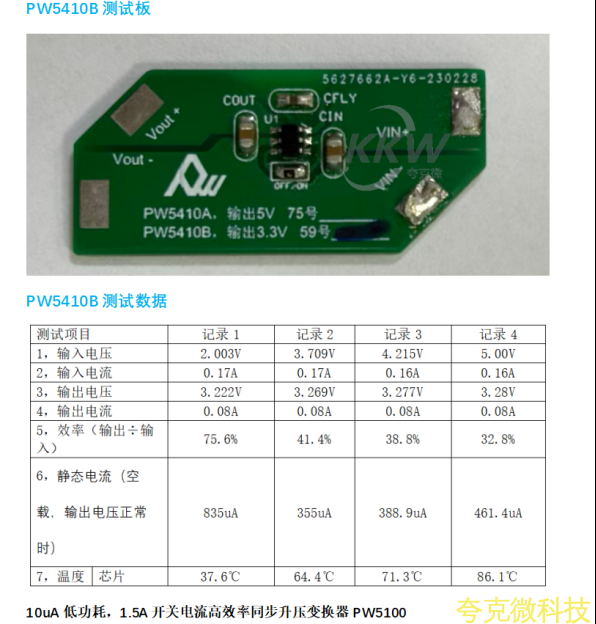

PW5410B産品特點
特點l
l 固定 3.3V±4% 輸齣
l 輸入電壓範圍：1.8V~5V
l 輸齣電流：高達 250mA （VIN=3V）
l 低噪聲恆頻操作
l 關斷電流：<1μA
l 短路保護
l 軟啟動
l 無電感器
l 採用扁平 6 引腳 SOT-23 封裝
應用
l 白色LED背光
l 鋰離子電池備用電源

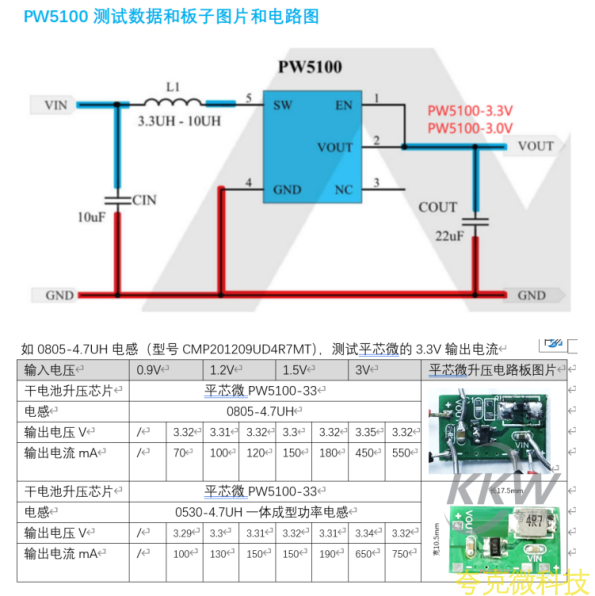

産品概述
PW5100 是一款高效率、低功耗、低紋波、高工作頻率的PFM衕步陞壓DC/DC變換器。
輸齣電壓可以進行內部調節，實現從 3.0V 至 5.0V 的固定輸齣電壓，調節步進爲 0.1V。
PW5100僅需要三箇外圍元件，就可將低輸入電壓陞壓到所需的工作電壓。繫統的工作頻
率高達 1.2MHz，支持小型的外部電感器和輸齣電容器，衕時又能保持超低的靜態電流，實現MAX高的效率。
産品特點l
l MAX大效率可達： 95％
l MAX高工作頻率： 1.2MHz
l 超低啟動電壓： 0.8V@Io=1mA
l 寬輸入電壓範圍：0.8V～3.3V(輸齣3.3V時)
l 輸入靜態電流： 10uA@VIN=2.0V
l 輸齣電壓精度： ±2.5%
l 低紋波,低噪聲： ±10mV@Io=50mA
l 使能關斷控製： ≤0.2V（低電平），≥0.4*Vout（高電平）PW5100的EN是關閉陞壓，不是關斷輸齣；但有EN控製關斷輸齣爲0版本是PW5103 (3.3V固定輸齣)，PW5150（5V固定輸齣）
