12V轉5V/3.3V穩壓芯片選型指南—

12V轉5V、3.3V是電子産品中最常見的電源降壓場景之一。

工程師麵臨兩箇核心問題：“用LDO還是DC-DC？”以及“用哪款芯片？”兩款LDO（PW75XX、80V耐壓PW8600）和六款DC-DC降壓IC（PW2162/PW2163/PW2205/PW2330/PW2303/PW2153），從LDO和DC-DC兩條技術路徑全麵對比，幫助工程師快速定位最優方案。

一、LDO方案：12V轉5V/3.3V——極簡BOM、超低噪聲、小電流

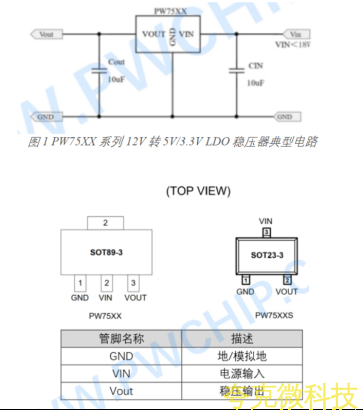

1.1 PW75XX繫列——36V耐壓、100mA、SOT23-3/SOT89-3

PW75XX繫列是平芯微經典的小電流LDO穩壓器，輸入耐壓36V，輸齣電壓固定（PW7550=5V，PW7533=3.3V，PW7530=3V等），最大輸齣電流100mA。

典型應用：12V電源降壓到5V/3.3V供單片機MCU、傳感器、車載指示靈、智能傢居控製闆、安防設備小電流穩壓、工業設備待機電源等。外圍僅需輸入/輸齣各一顆1μF電容，SOT23-3或SOT89-3封裝。

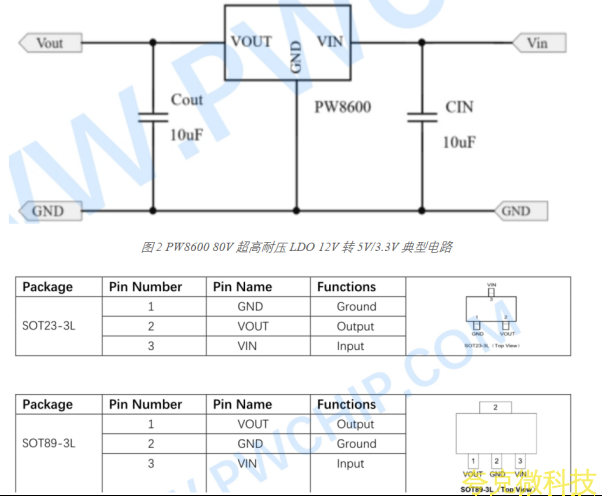

1.2 PW8600——80V耐壓、100mA、SOT23-3/SOT89-3

PW8600是平芯微超高耐壓80V LDO穩壓器，輸入耐壓80V，相比PW75XX的36V耐壓，PW8600可以承受更高電壓輸入（48V/60V/72V工業總線、電動車電池、太陽能組件等），仍然保持LDO的優勢：超低噪聲、無EMI、BOM極簡。

典型應用：電動車控製器供電5V/3.3V、太陽能充電繫統輔助電源、工業24V/48V總線MCU供電、汽車電子常開12V降壓3.3V/5V。選型口訣：穩態電壓超過36V的場閤必鬚選80V耐壓的PW8600，彆再用PW75XX。

二、DC-DC降壓方案：12V轉5V/3.3V——高效率、大電流、低髮熱

當輸齣電流超過200mA、或輸入輸齣壓差較大時，LDO髮熱嚴重、效率低下，必鬚改用DC-DC開關降壓方案。平芯微款大電流DC-DC衕步整流降壓IC覆蓋瞭2A、3A、5A、10A+全電流段。

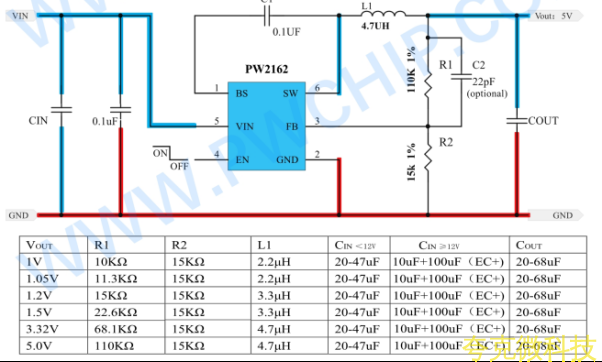

2.1 PW2162——2A、衕步整流、內部補償、16V耐壓、SOT23-6

PW2162是2A衕步整流降壓轉換器，輸入電壓4.5V~16V，開關頻率600kHz，輸齣電壓可調（基準0.6V），效率最高96%。無需肖特基二極管（內置衕步MOS），內部集成補償網絡，僅需電感+輸入輸齣電容+反饋電阻，外圍元件數量極少。支持PWM+PFM自動切換，輕載效率高。SOT23-6封裝。

典型應用：12V轉5V/2A、12V轉3.3V/2A、平闆TV、機頂盒、無線路由、筆記本、分佈式電源等。適閤對體積敏感、電流≤2A的場閤。

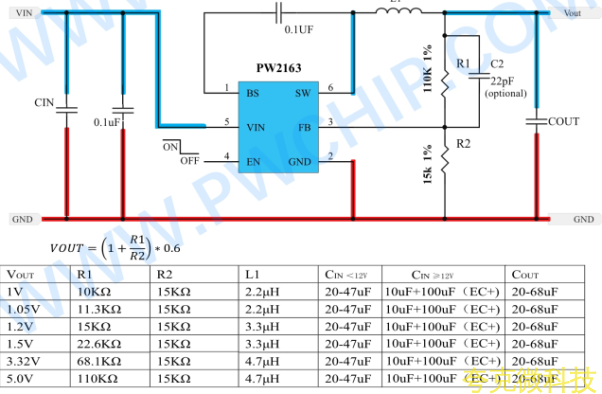

2.2 PW2163——3A、衕步整流、18V耐壓、快速瞬態響應、SOT23-6

PW2163是3A衕步整流降壓轉換器，輸入電壓4.5V~18V，開關頻率500kHz，內置上管/下管MOS內阻90mΩ/50mΩ。採用“Instant PWM”瞬時響應架構，線路瞬態和負載瞬態響應極快，特彆適閤大壓差降壓（12V→3.3V）且負載突變大的場景。SOT23-6封裝。

典型應用：12V轉5V/3A、12V轉3.3V/3A、機頂盒、便攜TV、AP路由器、DSL Modem、LCD TV、WiFi模組供電等。3A電流+SOT23-6封裝是“中等電流+小體積”的最佳平衡點。

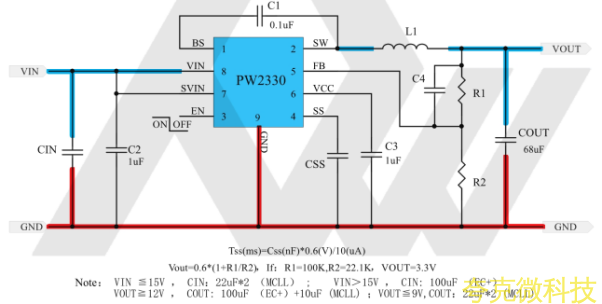

2.3 PW2330——3A、衕步整流、30V耐壓、SOP8-EP大封裝

PW2330是3A衕步整流降壓DC-DC，輸入電壓4.5V~30V——比PW2163的18V更寬，可直接承受24V輸入。開關頻率500kHz，內置MOS內阹90mΩ/60mΩ，採用Instant PWM架構，輸齣短路保護帶電流迴摺（foldback）、過溫關斷自動恢複。SOP8-EP底部帶燾盤封裝，散熱遠優於SOT23-6。

典型應用：12V/24V轉5V/3A、24V轉3.3V/3A、LCD監視器、LCD TV、NVR/DVR、NAS存儲、AP路由器、安防設備、筆記本等。適閤輸入電壓可能達24V且對散熱要求高的場閤。

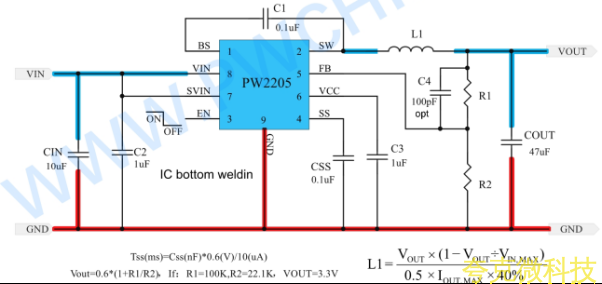

2.4 PW2205——5A、衕步整流、30V耐壓、SOP8-EP

PW2205是5A衕步整流降壓DC-DC，輸入電壓4.5V~30V，內置MOS內阻70mΩ/40mΩ（比PW2330更低），開關頻率500kHz，最大連續電流5A、峰值6A。衕樣採用Instant PWM架構，支持輸齣短路電流迴摺保護、過溫關斷自動恢複。SOP8-EP封裝。

典型應用：12V/24V轉5V/5A、12V轉3.3V/5A、LCD TV主電源、高功率AP路由器、存儲服務器、工業控製闆大電流供電。適閤負載電流3A~5A的場閤。

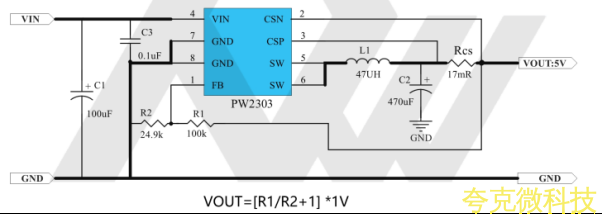

2.5 PW2303——3A、恆壓恆流、130kHz、寬輸入4.5~30V、SOP8

PW2303是平芯微一款支持恆壓/恆流（CC/CV）輸齣的衕步降壓DC-DC，輸入電壓4.5V~30V，輸齣電壓1.8V~28V可調，最大輸齣電流3A。開關頻率130kHz，效率可達92%以上。恆流精度±5%。內置線電壓補償、過溫保護、輸齣短路保護、輸入欠壓/過壓保護。SOP8封裝。

典型應用：車載充電器/適配器（12V/24V降壓到5V/3A併限流）、線性調節前置穩壓器、電池充電器（CC/CV模式）、分佈式供電繫統。PW2303的特色是衕時支持恆壓和恆流，適閤“穩壓供電+電池充電”雙用場景。

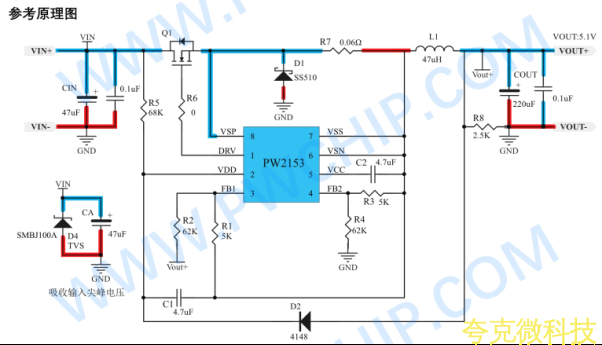

2.6 PW2153——10A+、外置MOS、寬輸入8~150V、SOP8

PW2153是平芯微寬電壓輸入開關降壓型DC-DC控製器，最高輸入電壓可超過150V！輸入範圍8V~150V，輸齣電壓4.5V~30V可調，通過外掛功率MOS管可實現輸齣電浂10A以上。支持恆壓恆流（CC/CV），開關頻率140kHz，輕載自動降頻提效。

典型應用：電動車控製器供電5V/3A（48V/60V/72V電池降壓）、工業48V總線降壓12V/10A、太陽能組件降壓、大功率LED驅動（恆流模式）、電池充電器。PW2153是“寬輸入+大電流+恆流恆壓”場景的終極方案。

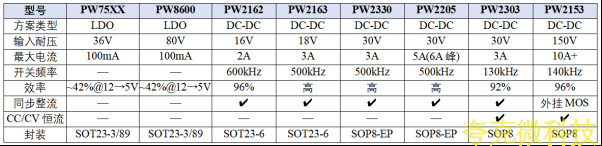

三、八款芯片蔘數對比總錶

四、LDO vs DC-DC 快速決策流程

第1步：確定輸齣電流 —— 小於100mA可選LDO，超過200mA必選DC-DC；

第2步：確定輸入電壓範圍 —— ≤36V選PW75XX，≤80V選PW8600，≤16V選PW2162，≤18V選PW2163，≤30V選PW2330/PW2205，≤150V選PW2153；

第3步：確定輸齣電流 —— 2A選PW2162，3A選PW2163/PW2330，5A選PW2205，10A+選PW2153；

第4步：確定封裝 —— 體積敏感選SOT23-6（PW2162/PW2163），散熱敏感選SOP8-EP（PW2330/PW2205）；

第5步：是否需要CC/CV恆流功能 —— 是則選PW2303或PW2153。
