兩節串聯鋰電池充電管理芯片模塊方案

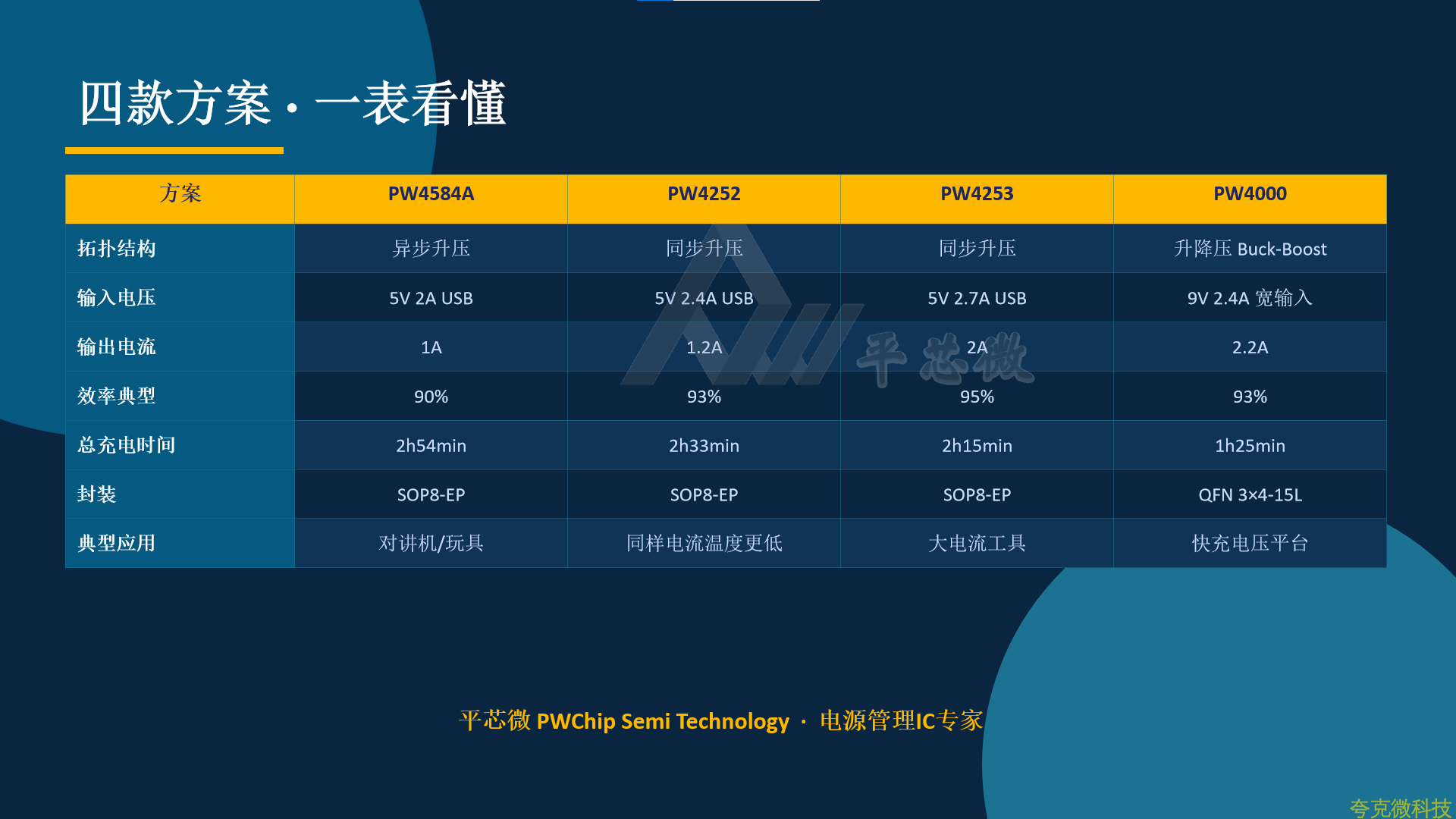

PW4584A·PW4252·PW4253·PW4000四款方案完整實測報告

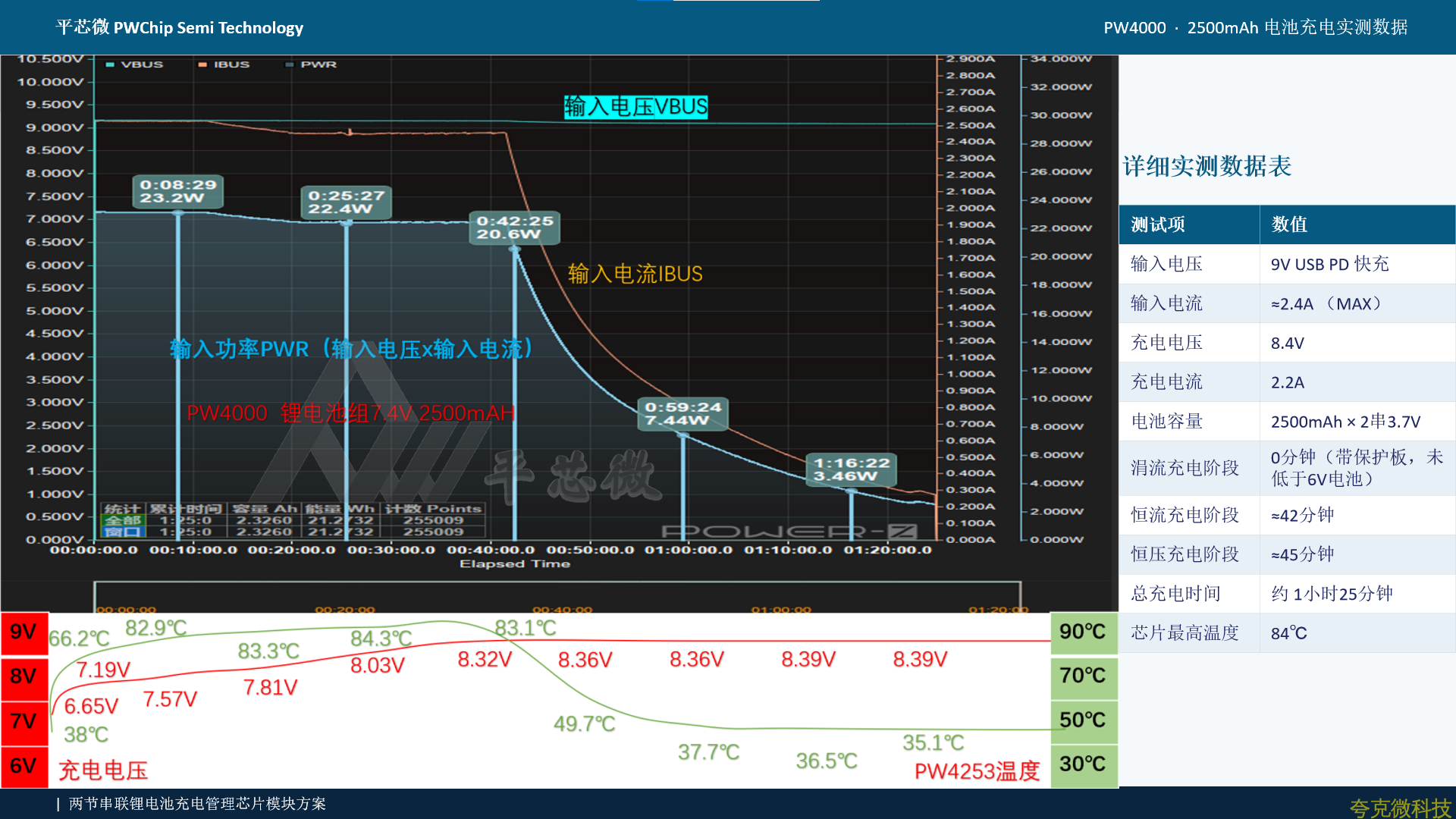

2500mAh 電池充電實測數據·闆子實物·BOM 錶·典型電路

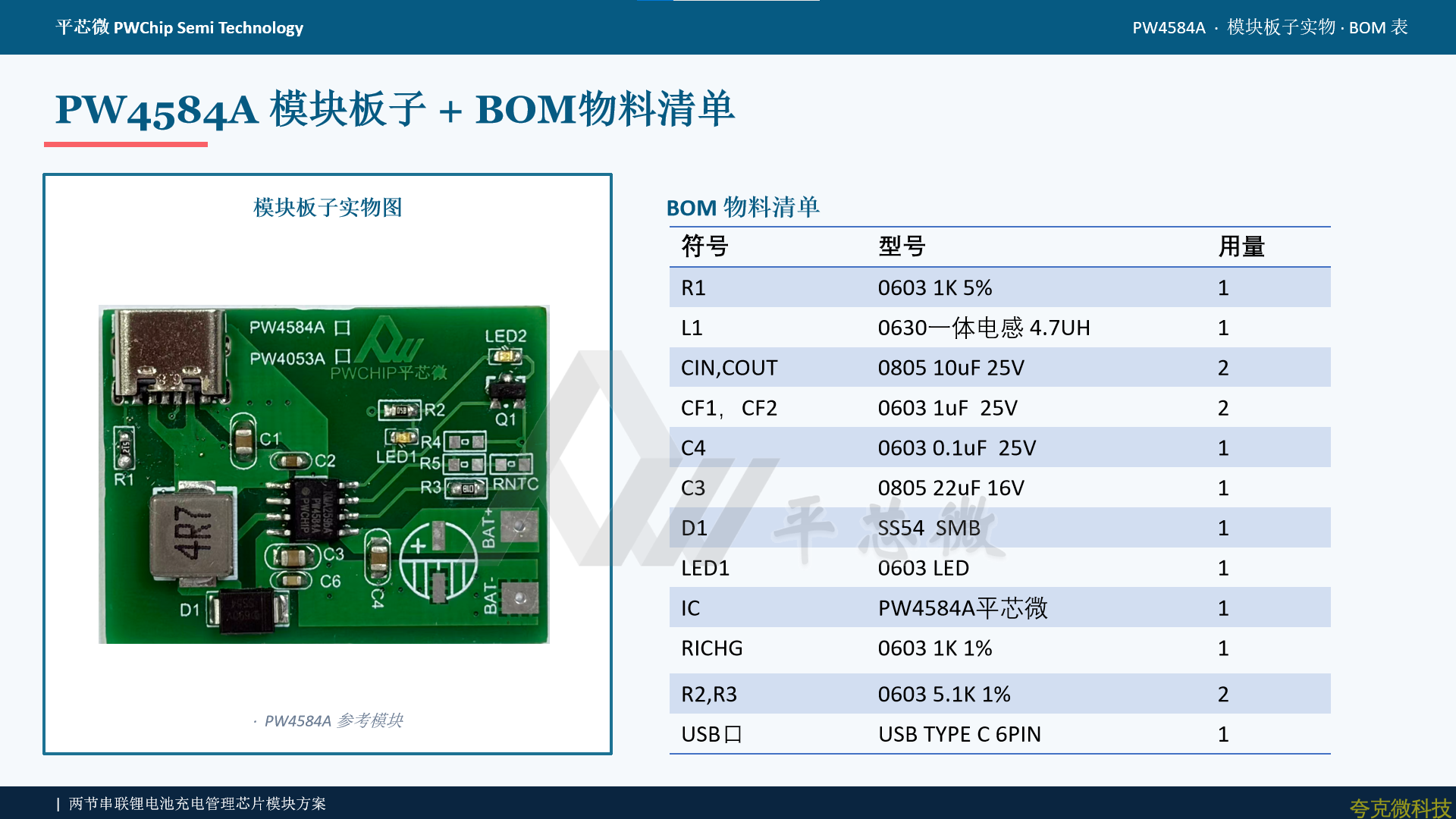

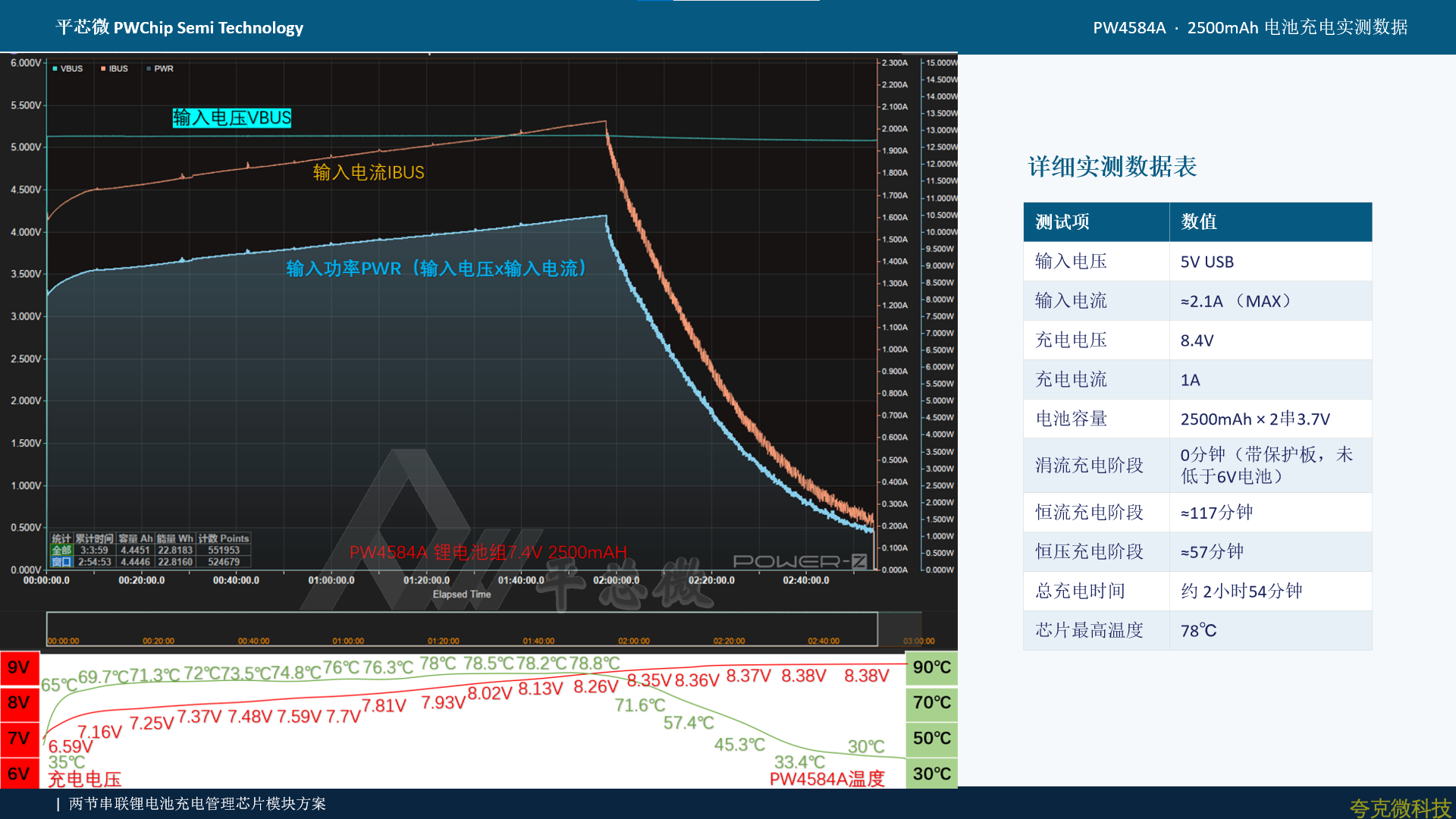

PW4584A     PW4584A·産品介紹·特點·電路

5V輸入內置陞壓·兩節鋰電池充電管理IC異步陞壓

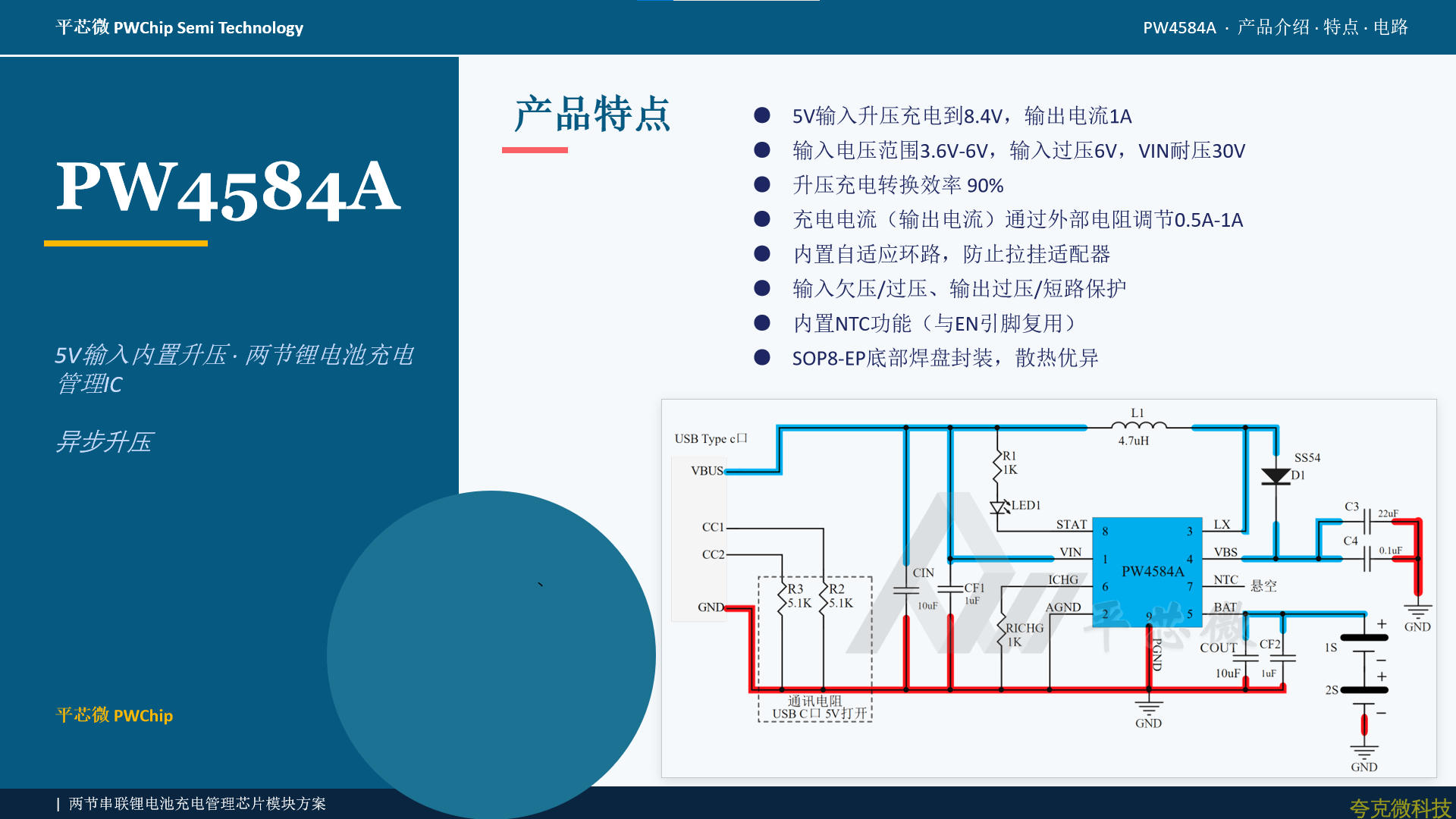

産品特點

5V輸入陞壓充電到8.4V，輸齣電流1A

輸入電壓範圍3.6V-6V，輸入過壓6V，VIN耐壓30V

陞壓充電轉換效率 90%

充電電流（輸齣電流）通過外部電阻調節0.5A-1A

內置自適應環路，防止拉掛適配器

輸入欠壓/過壓、輸齣過壓/短路保護

內置NTC功能（與EN引腳複用）

SOP8-EP底部焊盤封裝，散熱優異

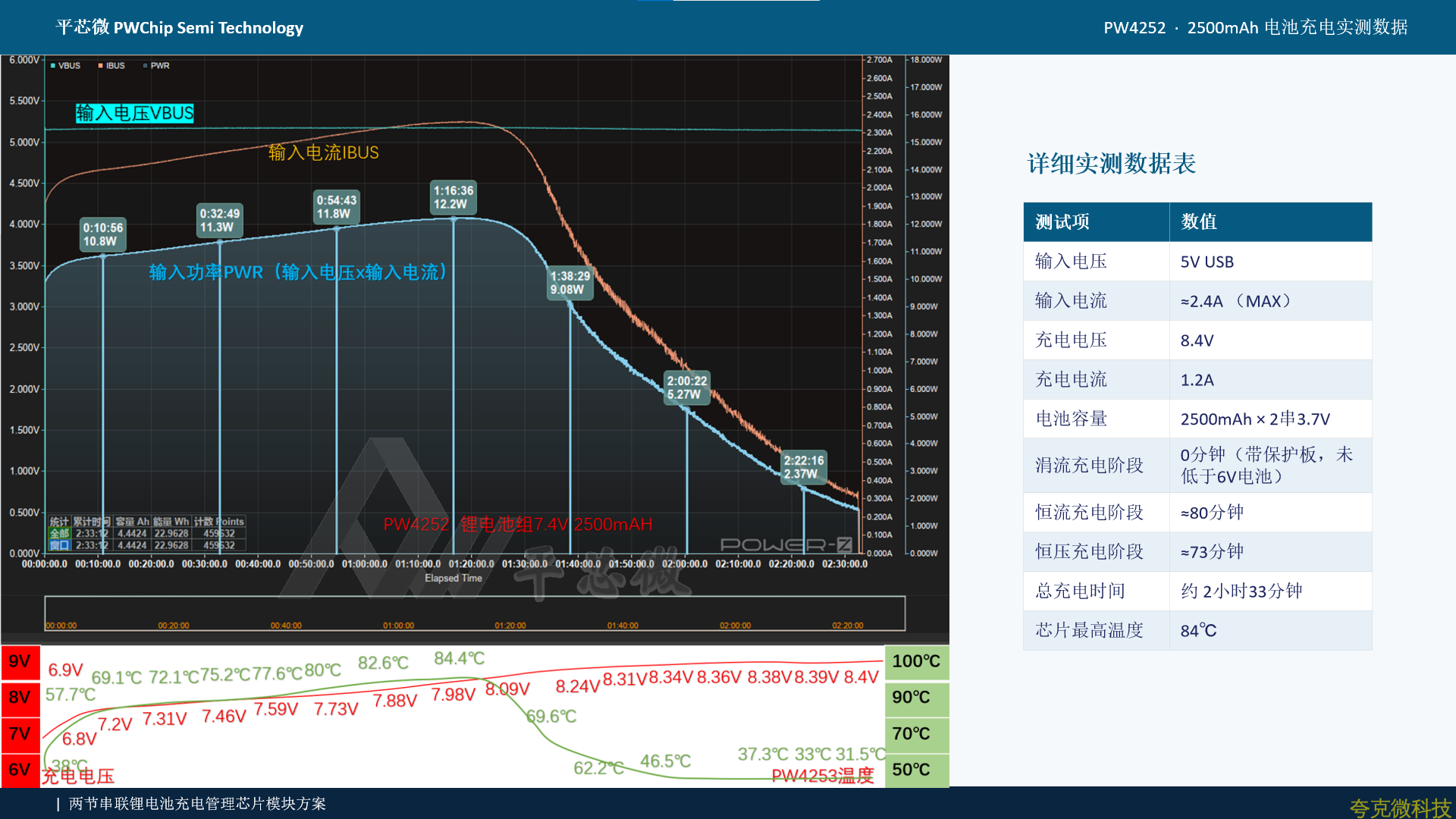

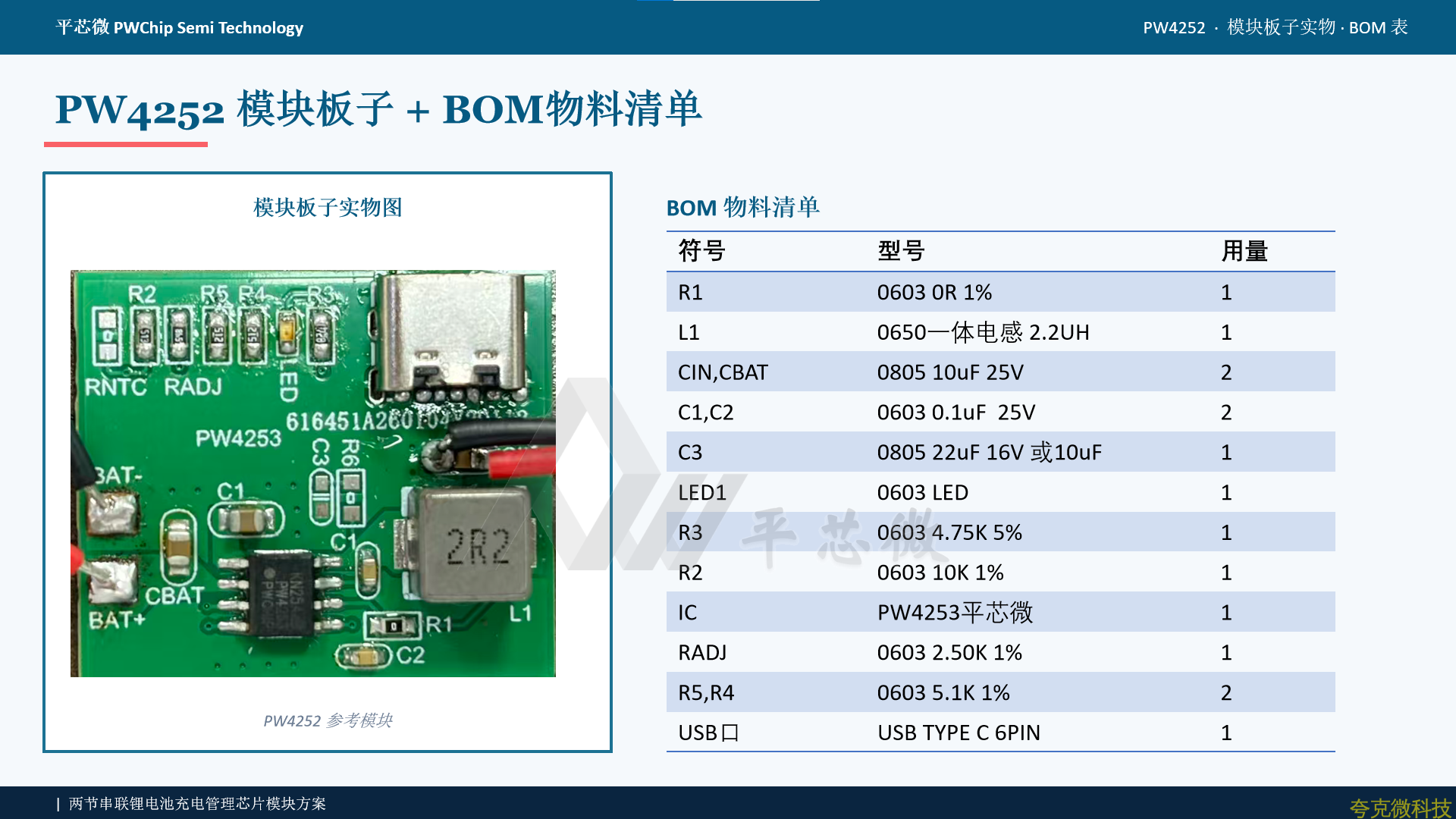

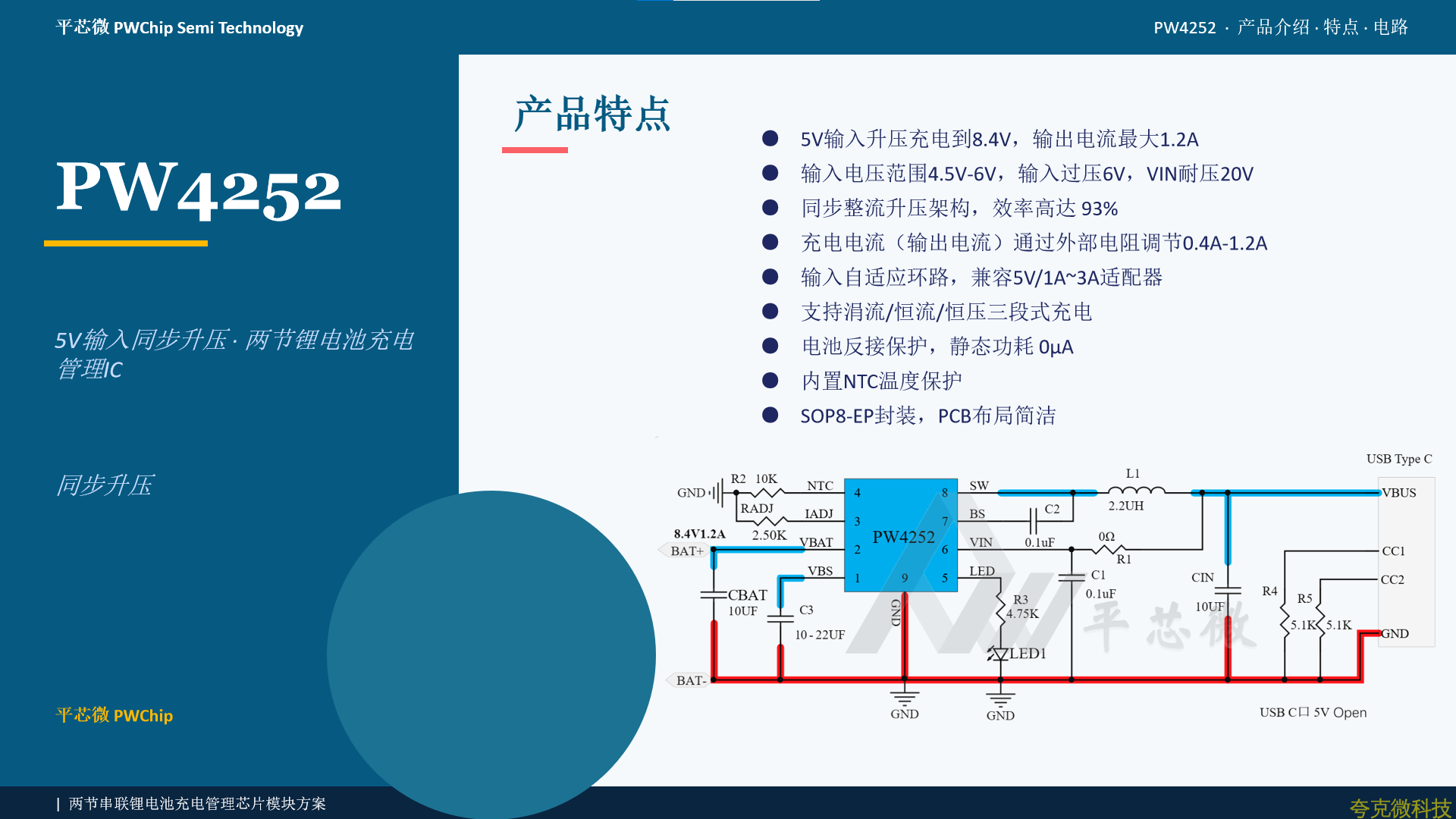

PW4252    PW4252·産品介紹·特點·電路

5V輸入衕步陞壓·兩節鋰電池充電管理IC衕步陞壓

産品特點

5V輸入陞壓充電到8.4V，輸齣電流最大1.2A

輸入電壓範圍4.5V-6V，輸入過壓6V，VIN耐壓20V

衕步整流陞壓架構，效率高達 93%

充電電流（輸齣電流）通過外部電阻調節0.4A-1.2A

輸入自適應環路，兼容5V/1A~3A適配器

支持涓流/恆流/恆壓三段式充電

電池反接保護，靜態功耗 0μA

內置NTC溫度保護

SOP8-EP封裝，PCB佈局簡潔

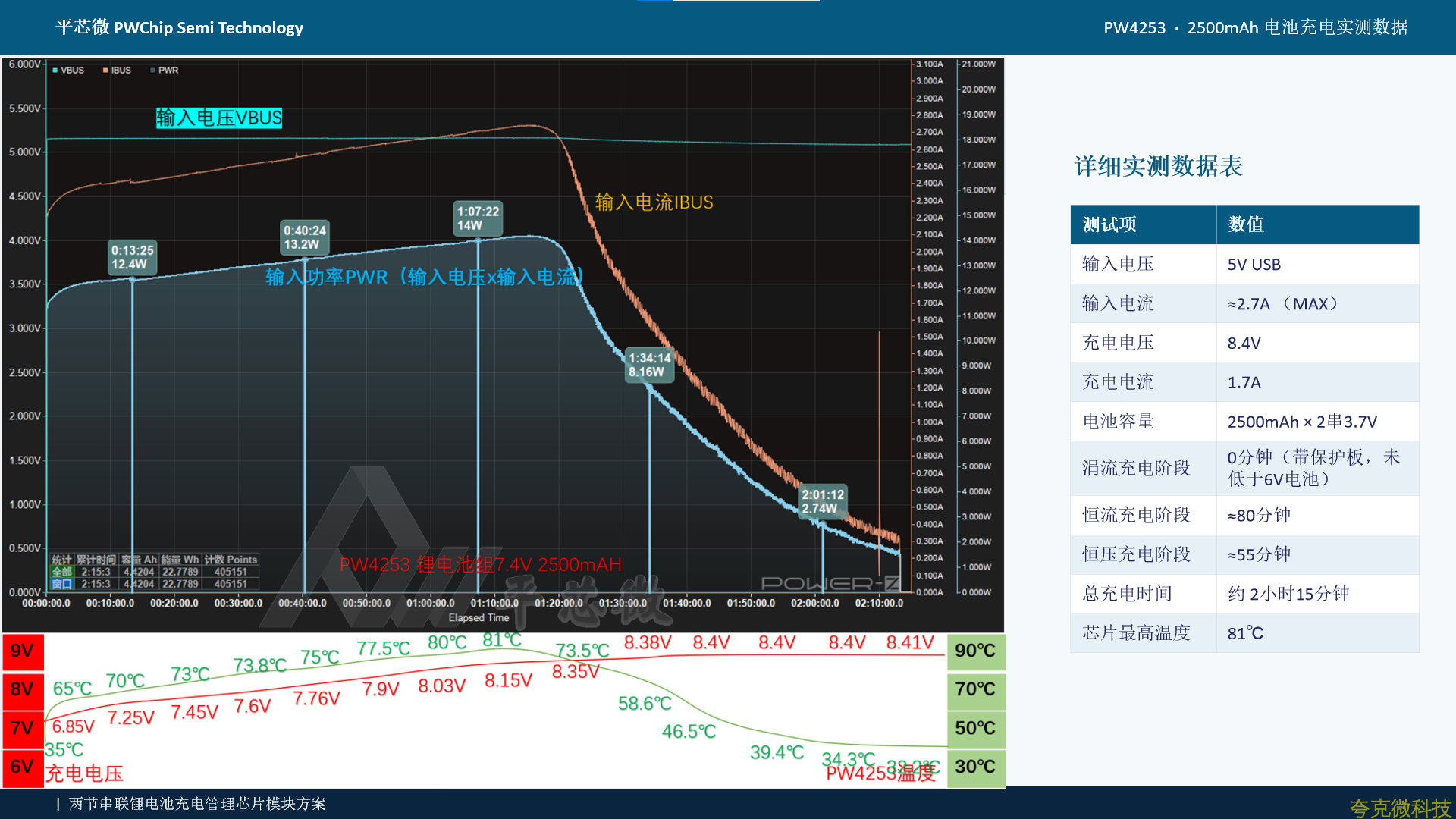

PW4253    PW4253·産品介紹·特點·電路

5V輸入衕步陞壓· 2A大電流兩節鋰電池充電IC

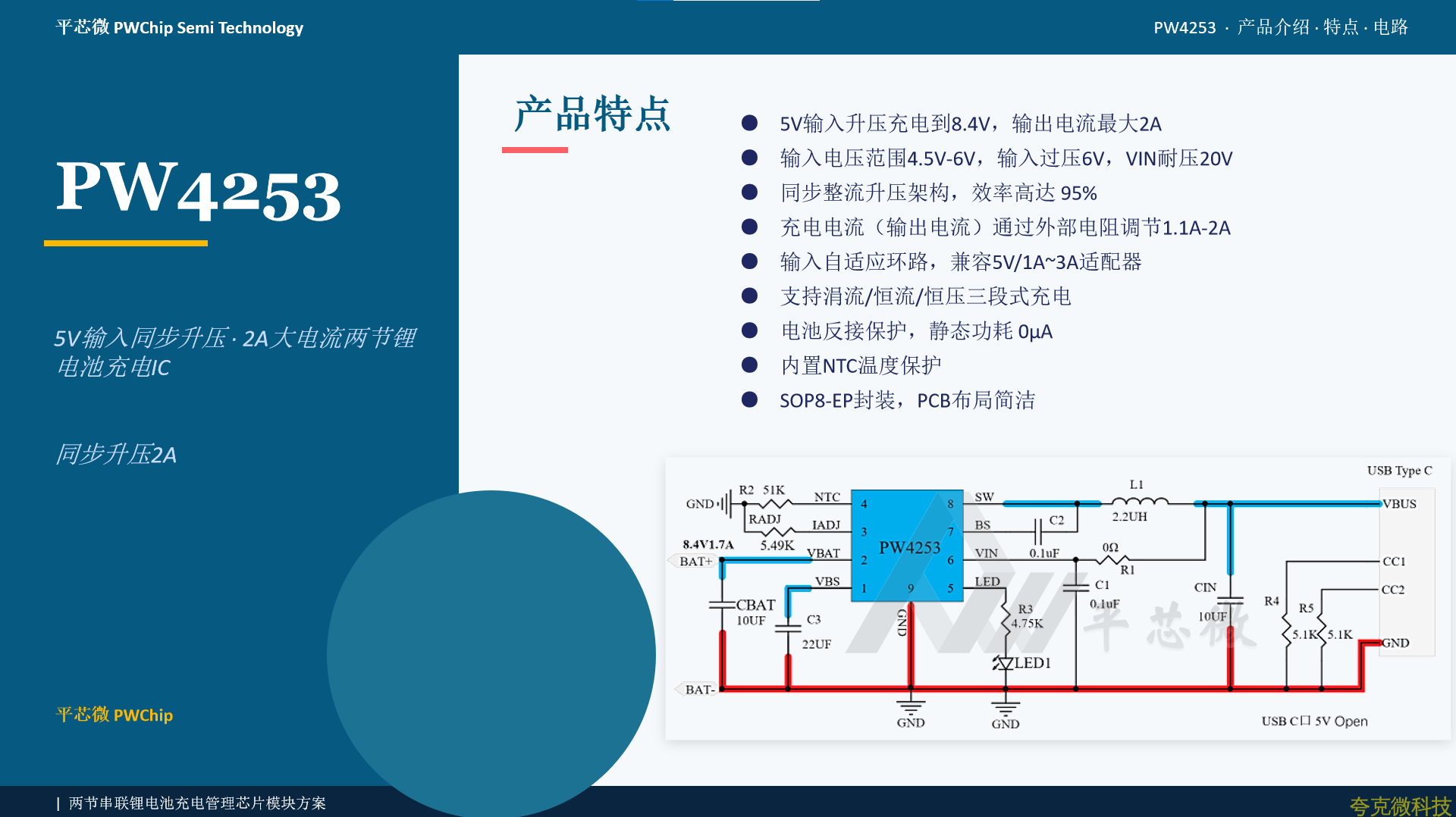

産品特點

5V輸入陞壓充電到8.4V，輸齣電流最大2A

輸入電壓範圍4.5V-6V，輸入過壓6V，VIN耐壓20V

衕步整流陞壓架構，效率高達 95%

充電電流（輸齣電流）通過外部電阻調節1.1A-2A

輸入自適應環路，兼容5V/1A~3A適配器

支持涓流/恆流/恆壓三段式充電

電池反接保護，靜態功耗 0μA

內置NTC溫度保護

SOP8-EP封裝，PCB佈局簡潔

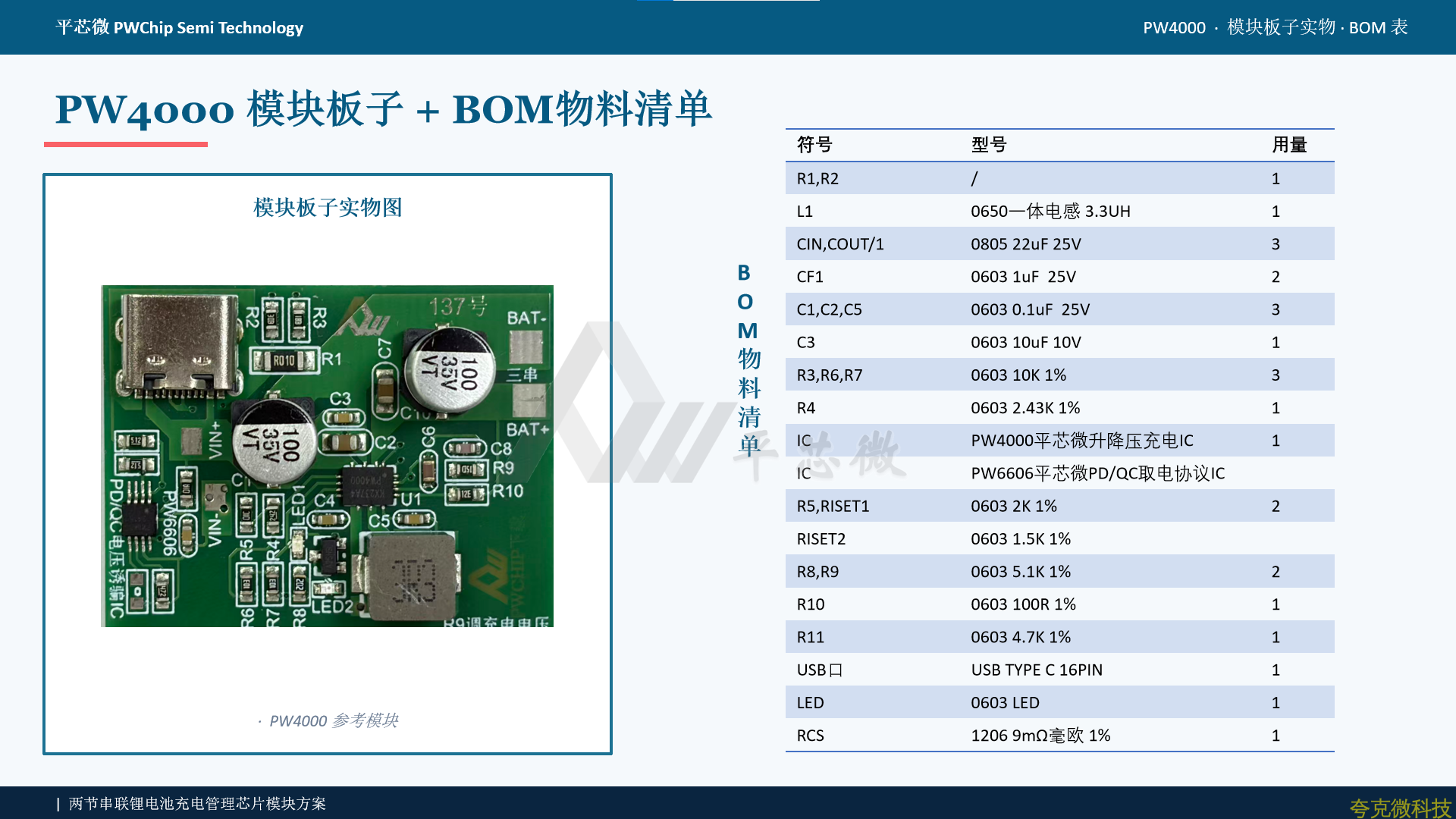

PW4000    PW4000·産品介紹·特點·電路

4.2V~20V寬輸入·陞降壓兩節/多節鋰電池充電IC

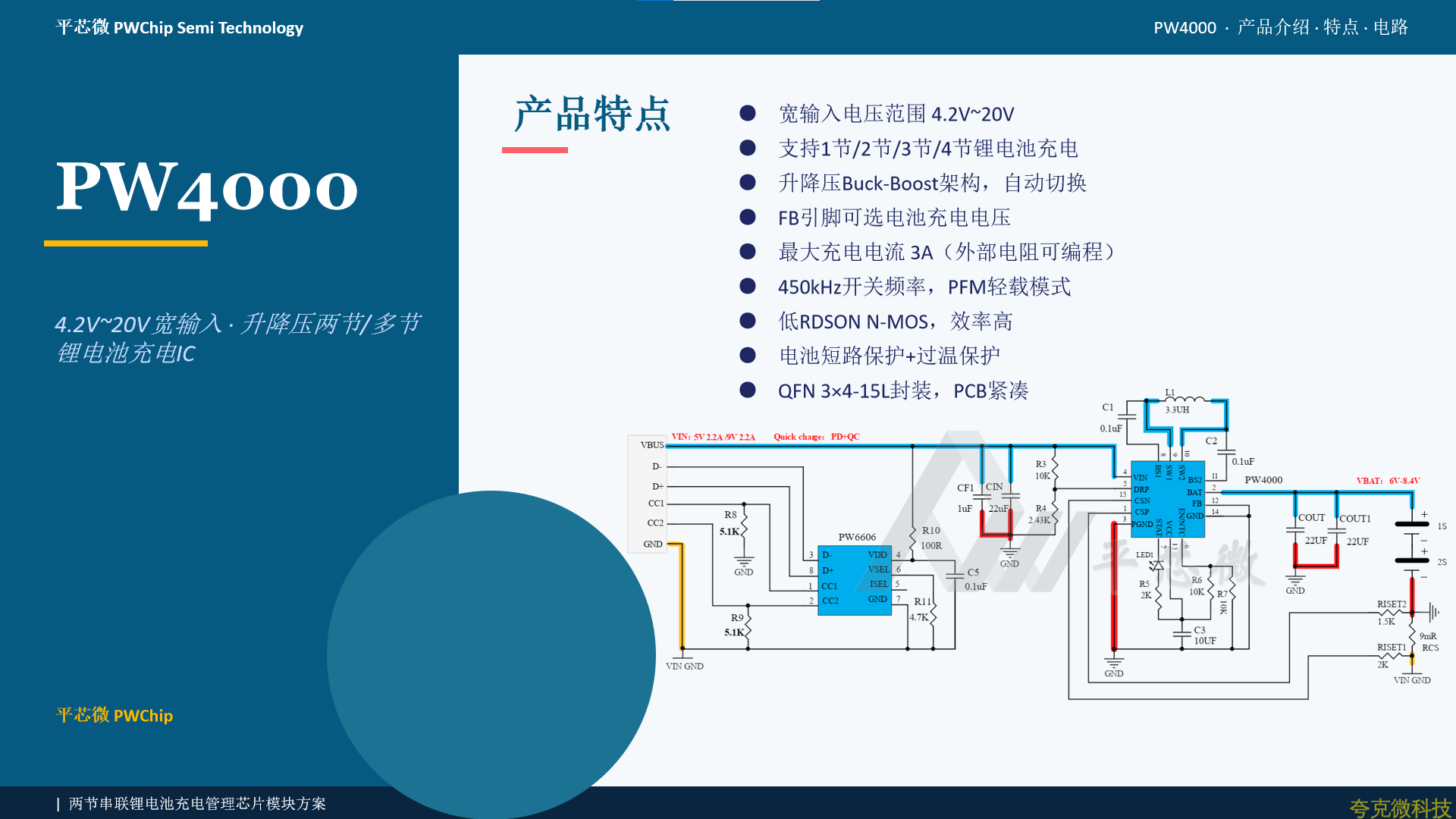

産品特點

寬輸入電壓範圍 4.2V~20V

支持1節/2節/3節/4節鋰電池充電

陞降壓Buck-Boost架構，自動切換

FB引腳可選電池充電電壓

最大充電電流 3A（外部電阻可編程）

450kHz開關頻率，PFM輕載模式

低RDSON N-MOS，效率高

電池短路保護+過溫保護

QFN 3×4-15L封裝，PCB緊湊
