平芯微HY2120-CB保護IC應用指南

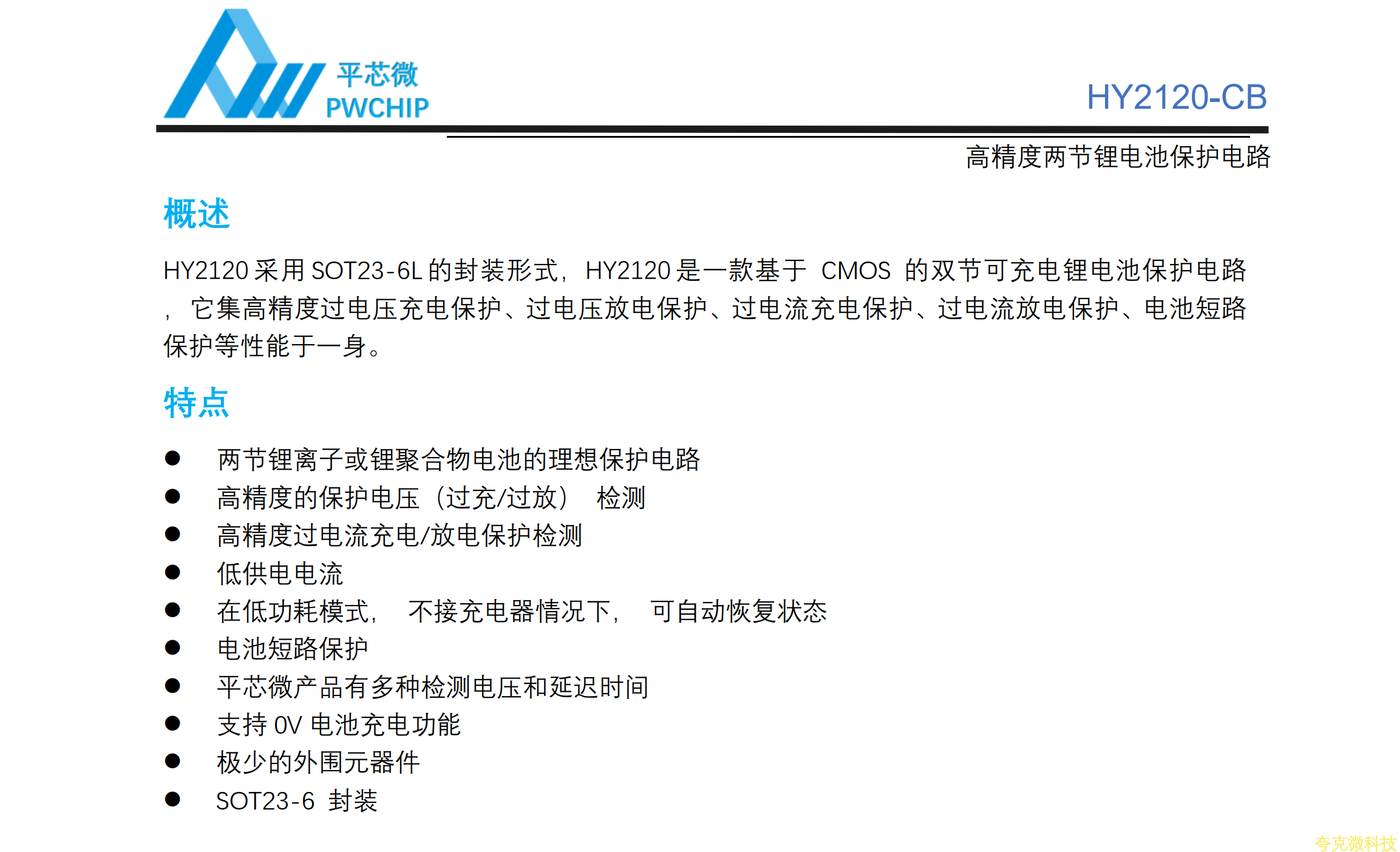

一、平芯微HY2120-CB介紹
封裝：SOT23-6
適用電池：2節串聯鋰電池（7.4V/8.4V）
保護功能：過充 / 過放 / 過流 / 短路
NTC保護：無
工作電流：微安級（極低功耗）
外圍：極簡，隻需幾顆電容電阻 + 外置MOS管
平芯微HY2120-CB保護IC，集成過充、過放、過流、短路四重保護，廣泛應用於藍牙音箱、小風扇、電動工具、LED燈具等産品。本文從工作原理到應用設計全麵解析，併提供可直接替代的陞級方案。

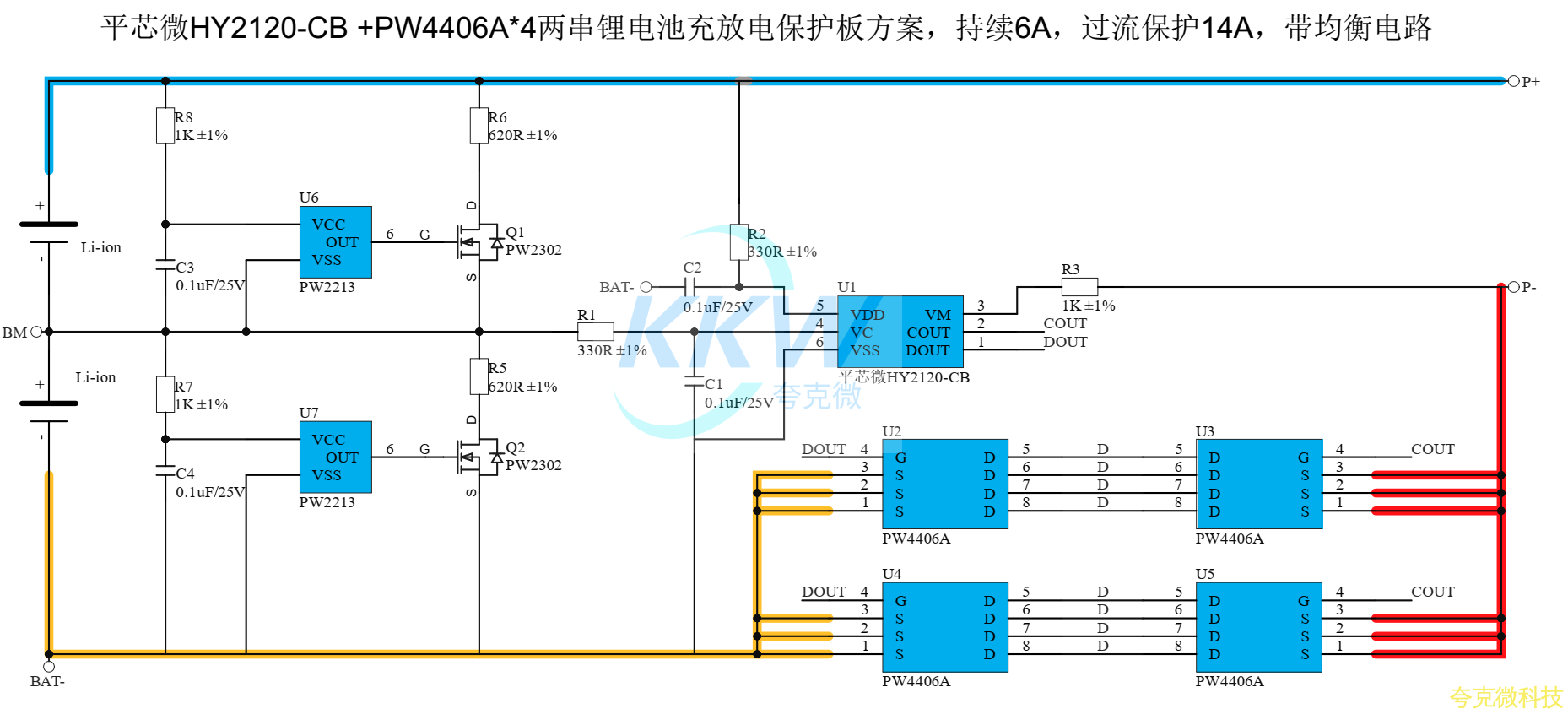

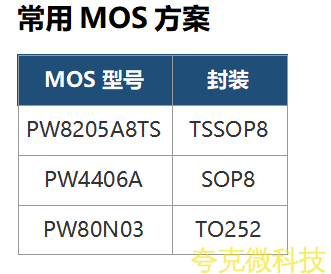

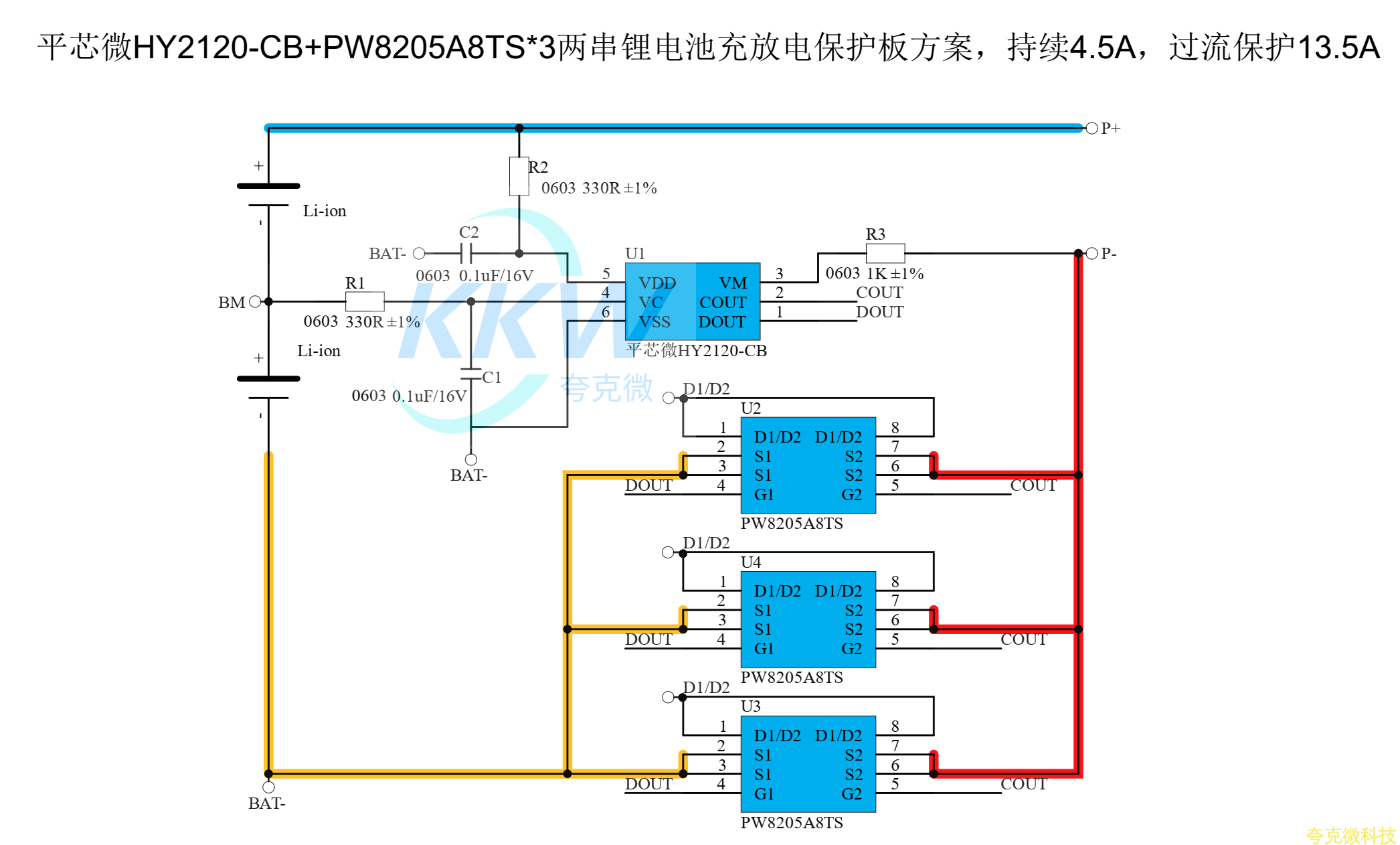

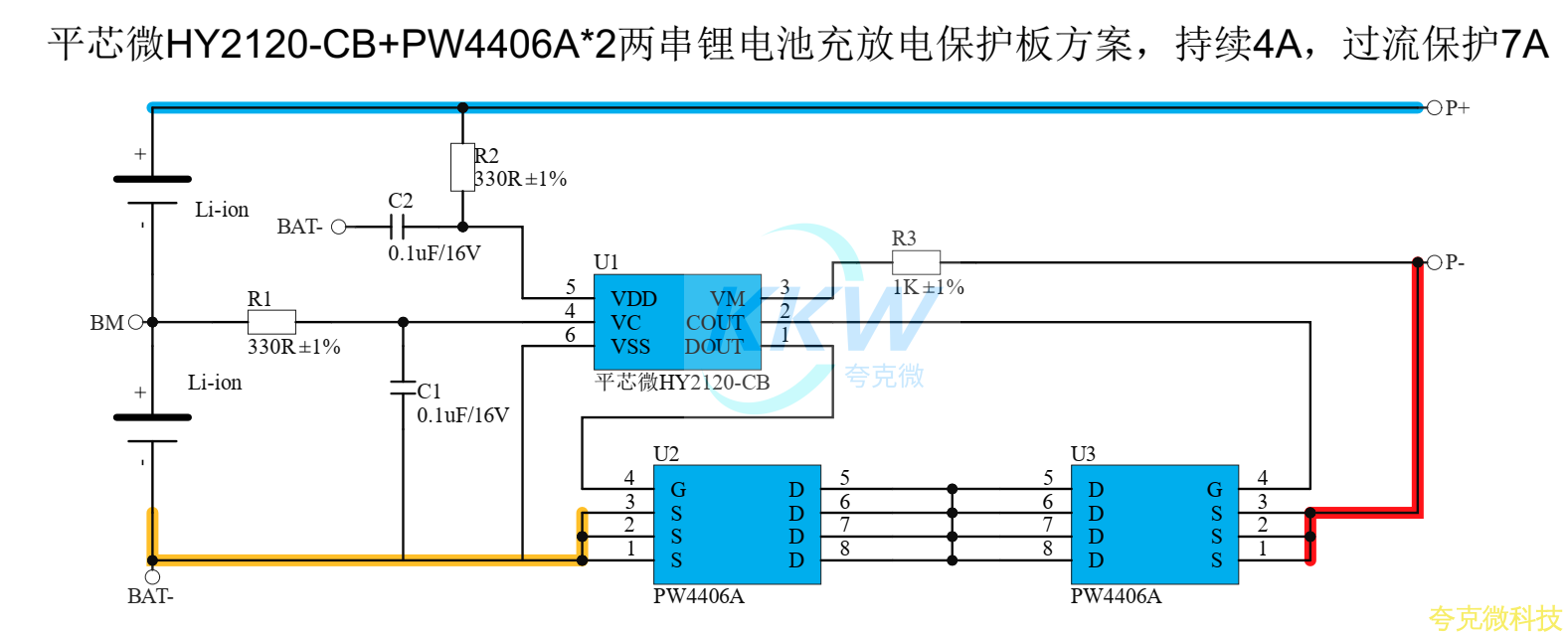

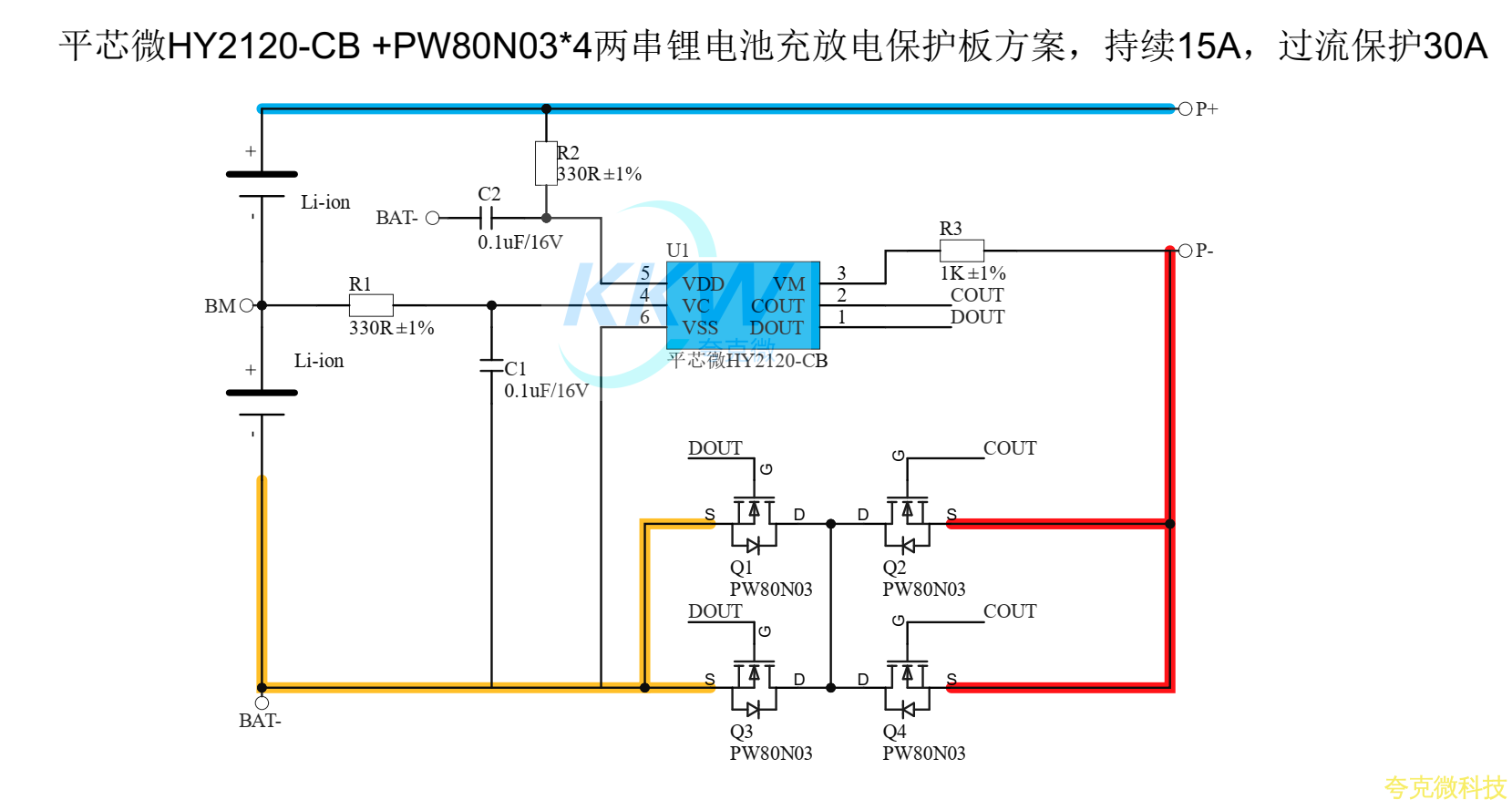

MOS管選擇
由於HY2120-CB的過流保護直接依賴MOS管的RDS(on)，所以MOS選型直接決
與充電電路二閤一蔘考設計

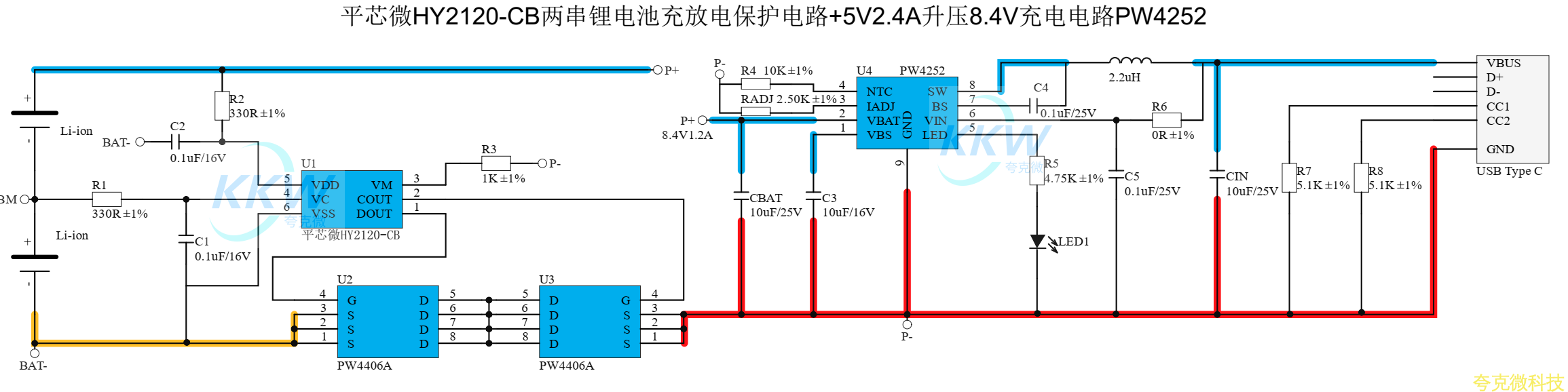

平芯微HY2120-CB保護IC可以與多款充電IC搭配，實現充電+保護二閤一設計。以下是經過實測的蔘考方案：

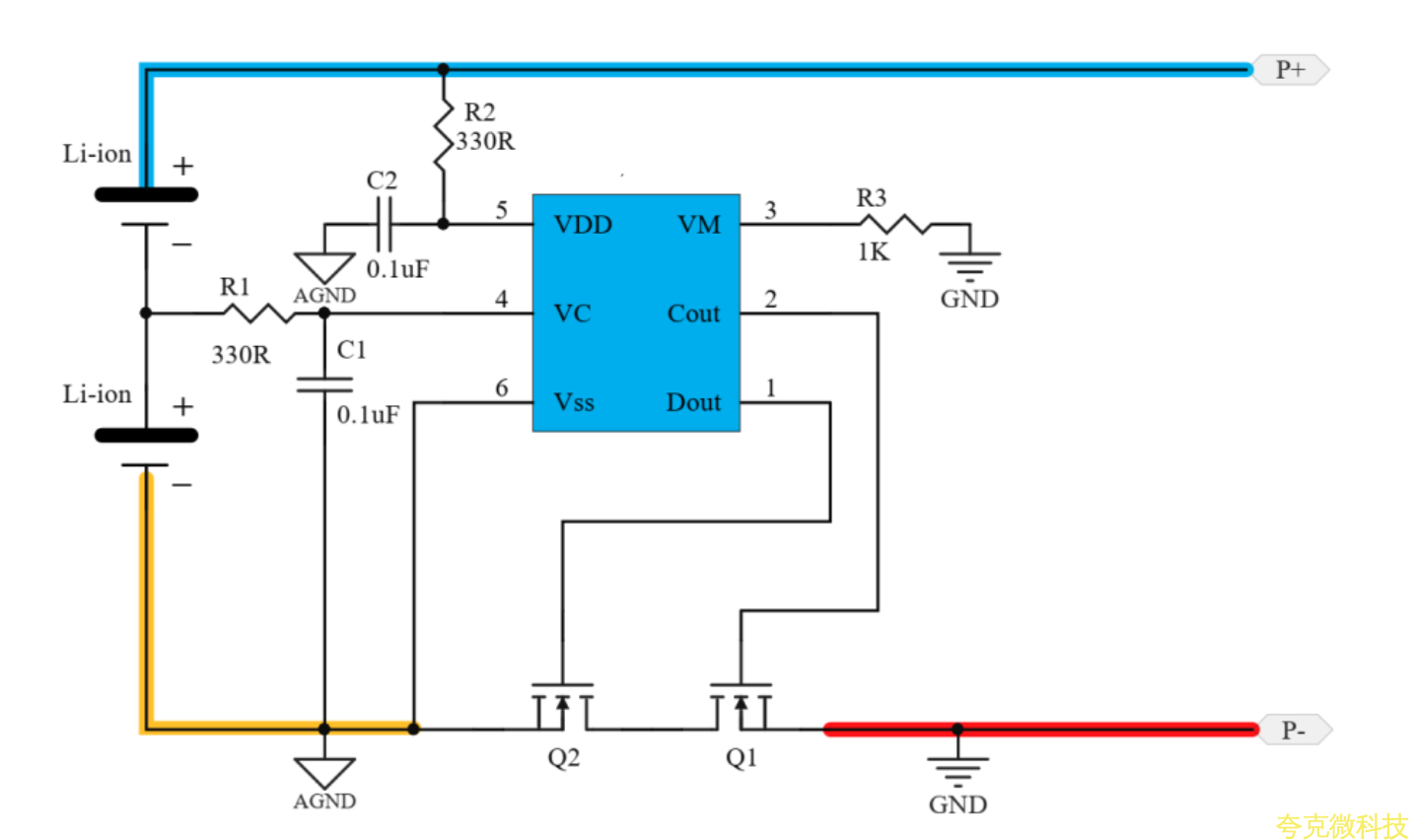

二閤一連接方式
• 充電IC輸齣接保護闆P+、P-（充放電共用端口）
• 保護闆B+、B-、VM分彆接電芯正極、負極、中點
• 充電時電流經過保護闆MOS管，HY2120-CB實時監測，過充時自動切斷

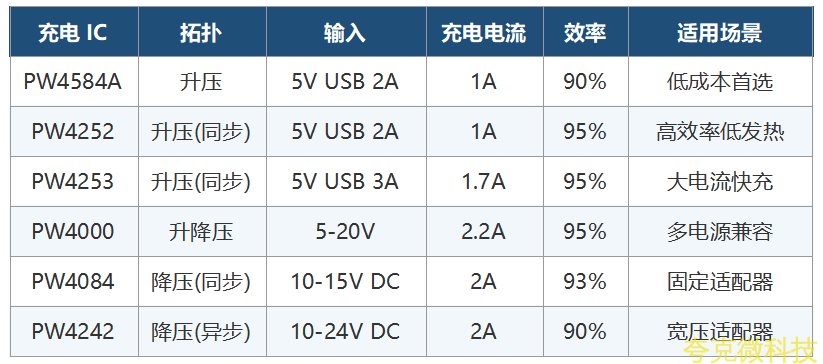

選型建議

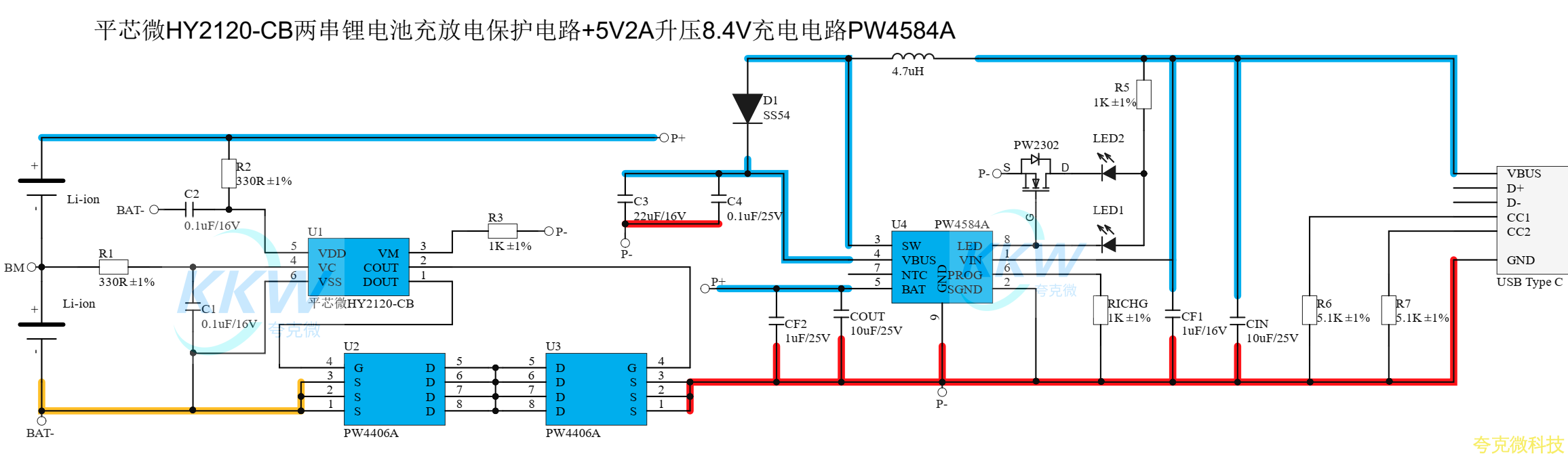

• 隻有USB 5V輸入、成本敏感 → PW4584A
• USB 5V輸入、要高效率 → PW4252

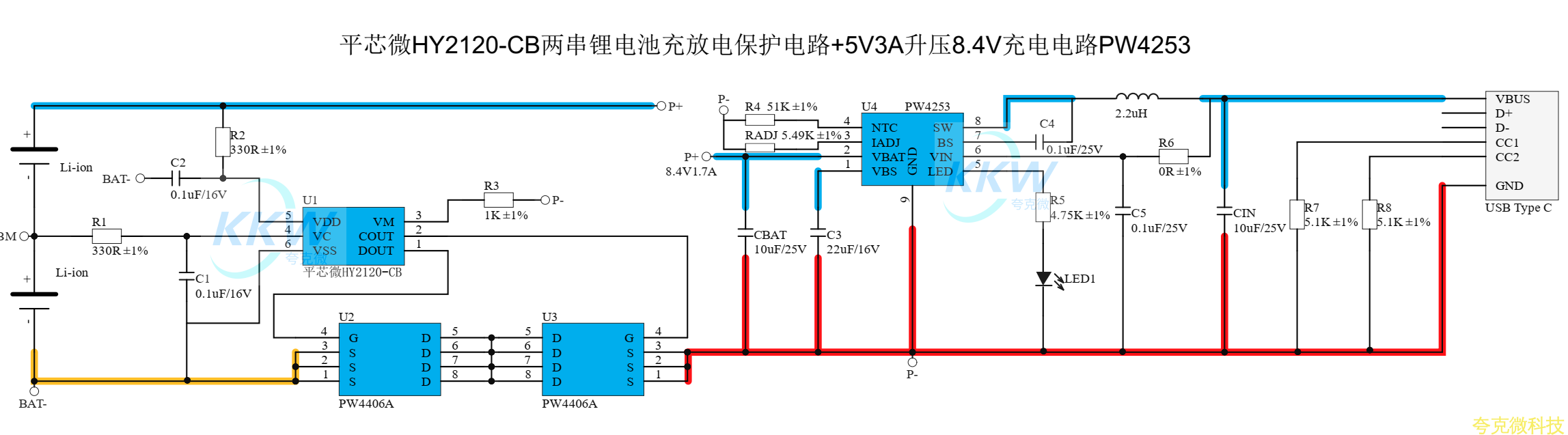

• USB 5V輸入、要大電流2A → PW4253

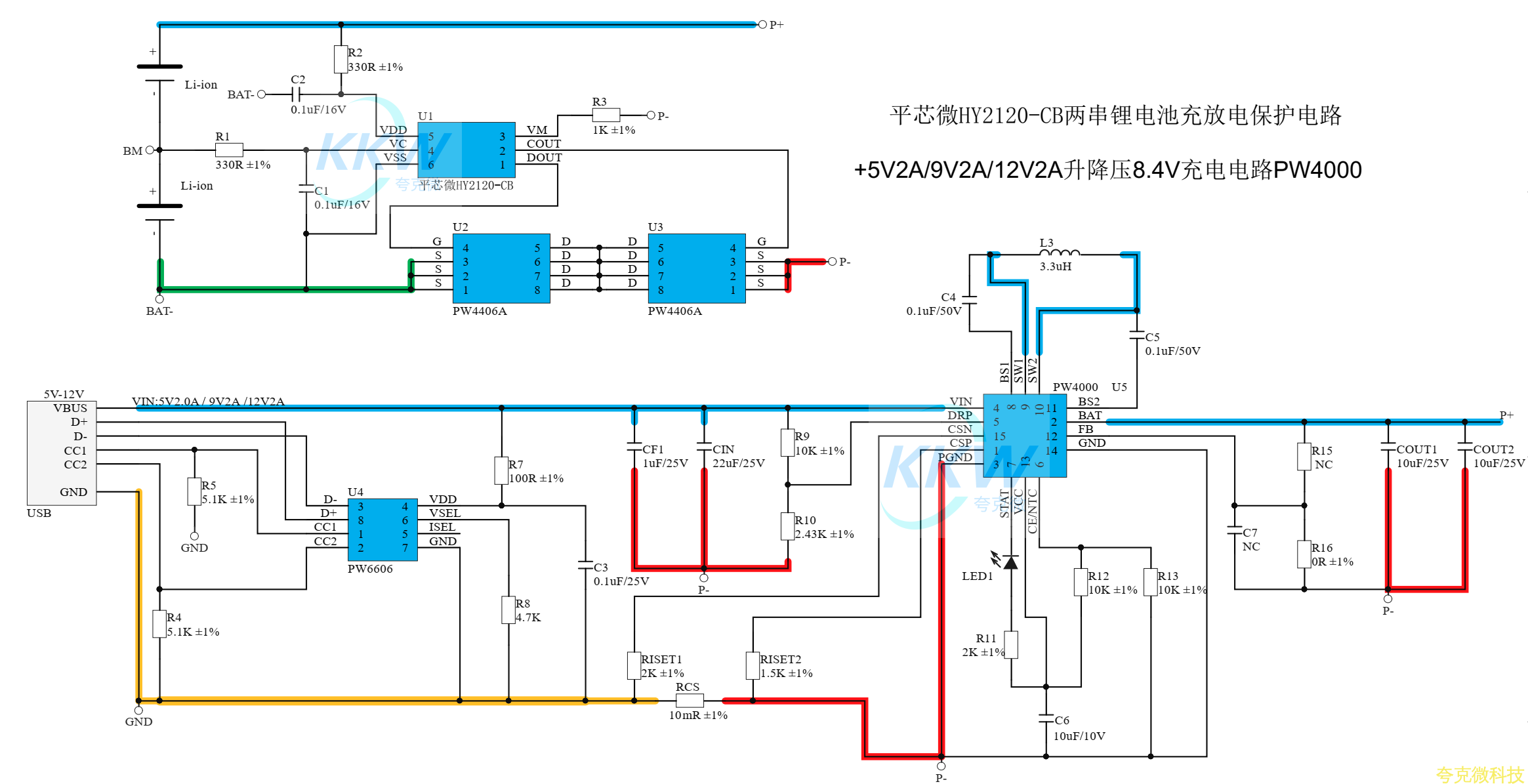

• 多種電源兼容（5V/9V/12V）→ PW4000
• 固定12V適配器 → PW4084

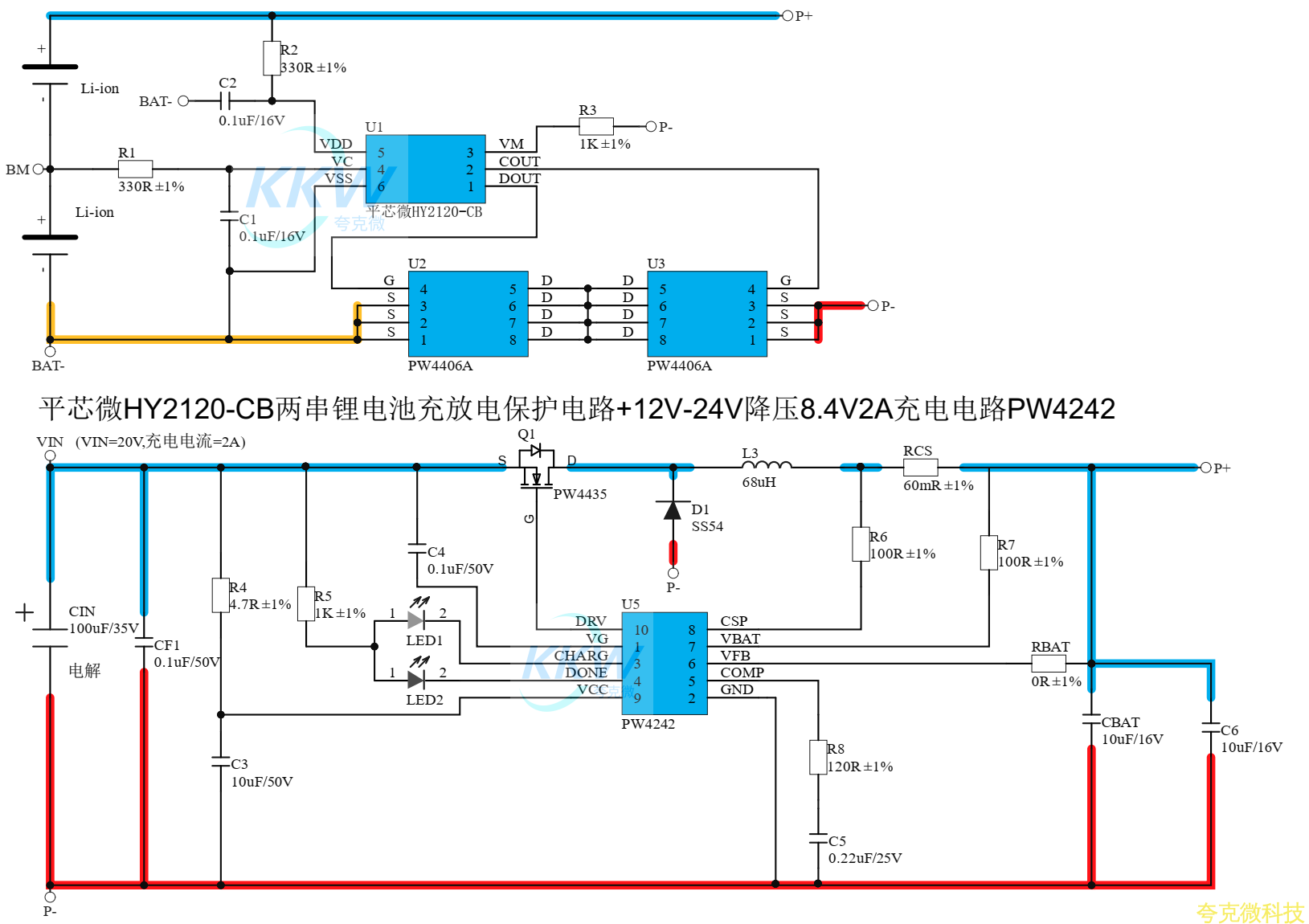

• 適配器電壓不確定（10-24V）→ PW4242
