可編程OVP閾值4V~55V：平芯微OVP芯片過壓保護IC配置指南

3.1 PW2605 —— 最小封裝 SOT23-3 / 36V 耐壓 / 1A / 固定 6.1V OVP

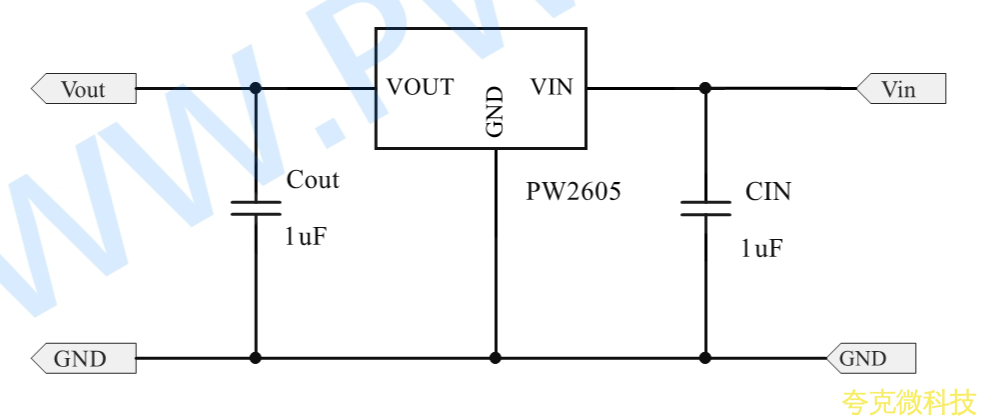

PW2605 是平芯微最小體積的 OVP 芯片，僅三箇引腳（VIN / VOUT / GND），無需外圍電阻卽可實現 6.1V 固定 OVP 保護。36V 絶對耐壓，適閤 USB 充電前端直接保護充電 IC。50ns OVP 響應時間，15ms 恢複延時，集成軟啟動、過溫保護和自動恢複。極緻小體積，適閤空間極度受限的可穿戴設備、TWS 耳機、手環等。

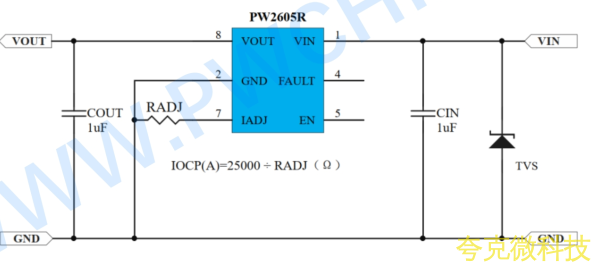

PW2605R 在 PW2605 基礎上增加瞭輸入反曏連接保護（支持 -20V 反接不損壞）、可編程過流保護（0.5~1.9A）、FAULT 故障指示輸齣和 EN 使能控製。130mΩ 導通阻抗，100ns OVP 響應。DFN2×2 封裝帶散熱 PAD。適閤需要"OVP + OCP + 反接"三重保護的車載 DVR、GPS 等場景。

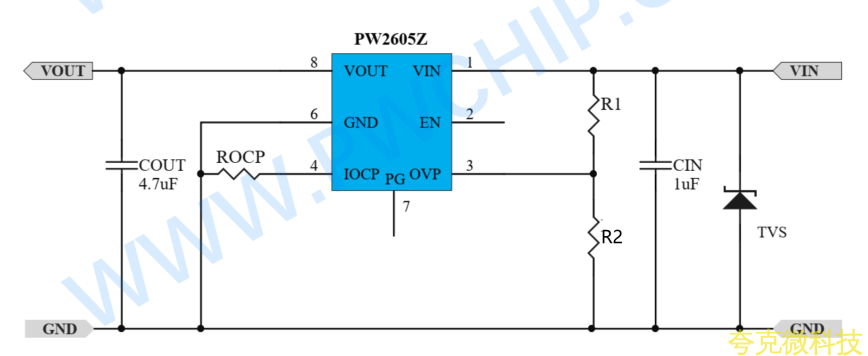

PW2605Z 是高集成度版本，OVP 閾值可通過外部 OVP 引腳分壓設置（4.5~16V），也可接地使用內部默認 6.1V。50mΩ 超低導通阻抗，3A 負載電流。可編程 OCP（0.5~3A），過流後需重新上電或 EN 操作恢複。具備 PG 引腳（VBUS 存在時有穩壓輸齣）。適閤移動設備、可穿戴、車載等對保護集成度要求高的場景。

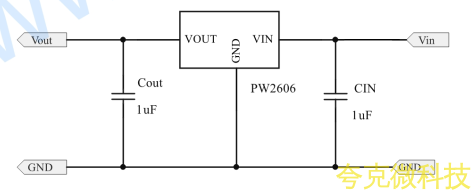

PW2606 以 40V 絶對耐壓、2A 最大電流、100mΩ 導通阻抗，定位爲中等電流 USB/車載前端 OVP 保護。固定 OVP 閾值可選 6.1V 或 6.8V（型號後綴 61/68 選擇），50ns 響應時間。SOT23-6L 封裝兼顧小體積與散熱。適閤可穿戴、移動設備、車載場景。

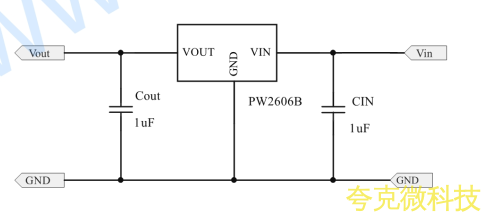

PW2606B 在 PW2606 基礎上大幅擴展瞭 OVP 閾值選擇。固定檔可選 5.85V / 6.1V / 6.8V / 10.5V / 14.0V（型號後綴選擇），衕時支持外部可編程 4V~20V 範圍（通過分壓電阻設定）。1A 電流，350mΩ 阻抗，SOT23-6L 封裝。適閤需要 10.5V/14V 等非標 OVP 閾值的電池繫統保護。

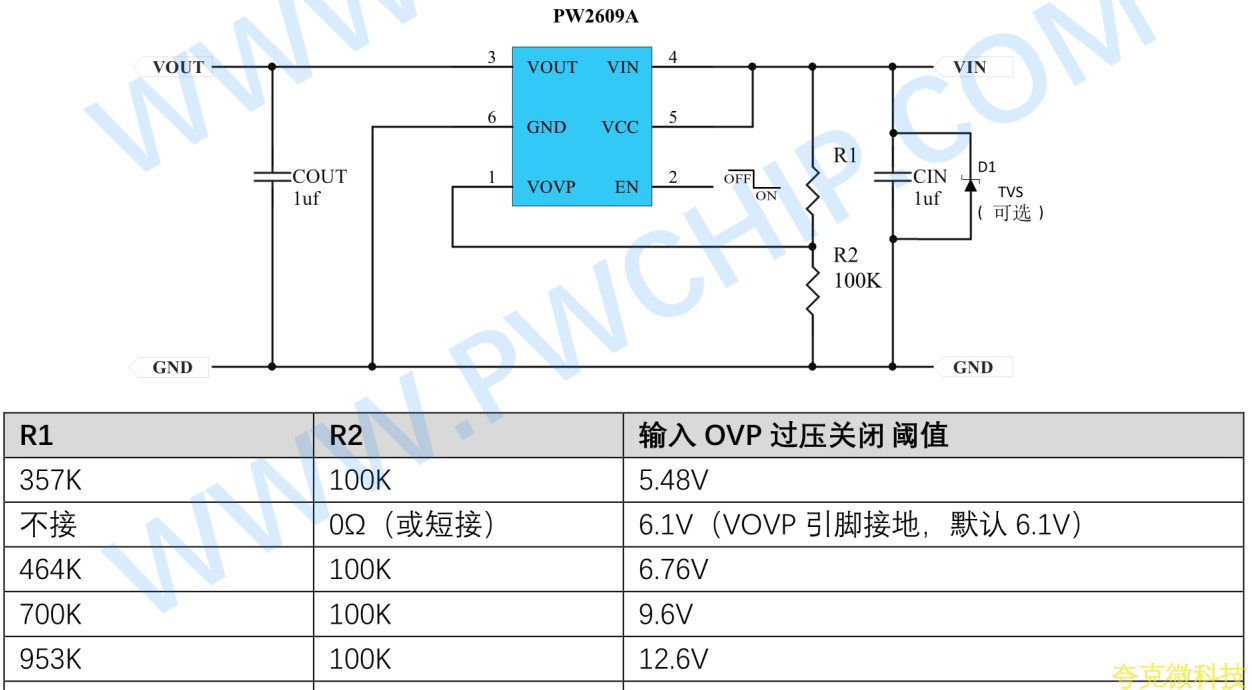

PW2609A 是 PW2609 的大電流高耐壓陞級版。45V 絶對耐壓，持續 3A、峰值 5A。35mΩ 超低 Rds(on)。OVP 閾值外部可編程 4~24V（VIN_OVP = 1.2V × (1+R1/R2)），VOVP 接地默認 6.1V。50ns OVP 響應，17ms 恢複延時。SOT23-6L 封裝。特彆適閤需要高耐壓+大電流+低阻抗的車載設備與電動工具前端保護。

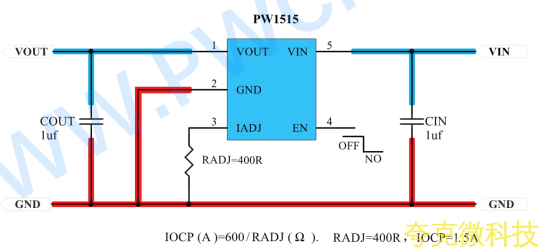

PW1515 兼具 OVP（固定 6.1V）與 OCP（0.2~3A 恆流模式，精度 ±10%）雙重保護。32V 絶對耐壓，3.5~20V 工作。1μs OVP 響應。恆流模式下超過閾值後維持設定電流輸齣而非直接關斷。64ms Hiccup 打嗝恢複。適閤 GPS、MID、車載 DVR 等需要衕時限流和過壓保護的場景。

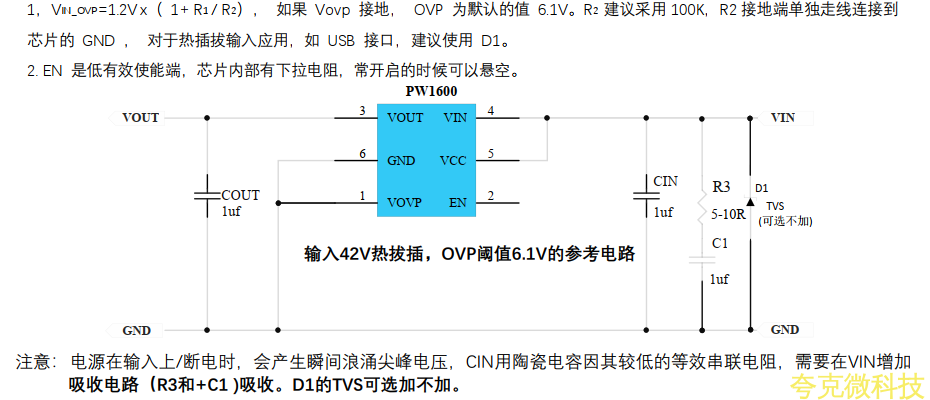

PW1600 是平芯微 OVP 繫列中耐壓最高的型號：70V 絶對耐壓、3~60V 工作電壓、OVP 可編程 4~55V（或默認 6.1V）。80mΩ 阻抗，2.5A 持續/3A 峰值，50ns 極速響應。SOT23-6L 小封裝。特彆適閤 42V 熱拔插、歐美 USB-C 42V 認證、車載 24V/36V 繫統、工業電源前端等高壓場景。

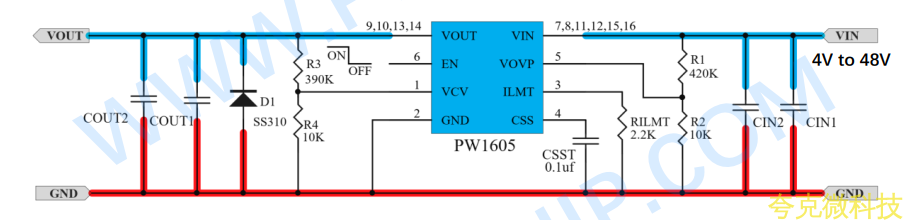

PW1605 是功能最全麵的 OVP 芯片：集成可編程 OVP + 可編程限流（1~5A）+ 輸齣電壓鉗位 + 可編程軟啟動。4~48V 寬壓輸入，浪湧 60V。40mΩ Rds(on)，QFN3×3-16 封裝散熱優異。適閤筆電、服務器等需要完整輸入保護鏈路的高端應用。
