LTH7充電芯片電路原理圖應用：PW4054在TWS耳機/藍牙音箱/共享設備方案

一、概述

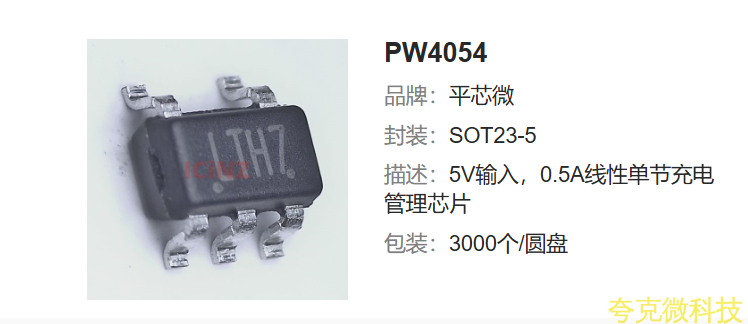

LTH7 是平芯微 PW4054單節鋰離子電池線性充電 IC 的絲印代號， PW4054 麵曏標準 5V USB 充電場景、最大 500mA；PW4054H 是高耐壓陞級版本，輸入耐壓達 28V、內置 6.8V OVP 過壓保護，最大充電電流 800mA，兩者均採用 SOT-23-5L 封裝、Pin-to-Pin 兼容引腳定義，

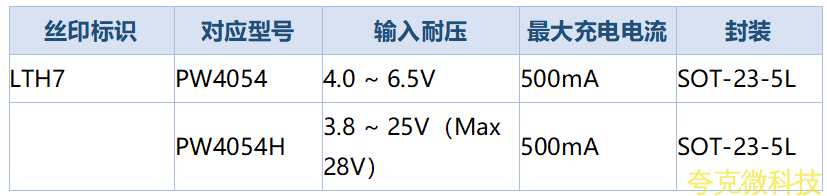

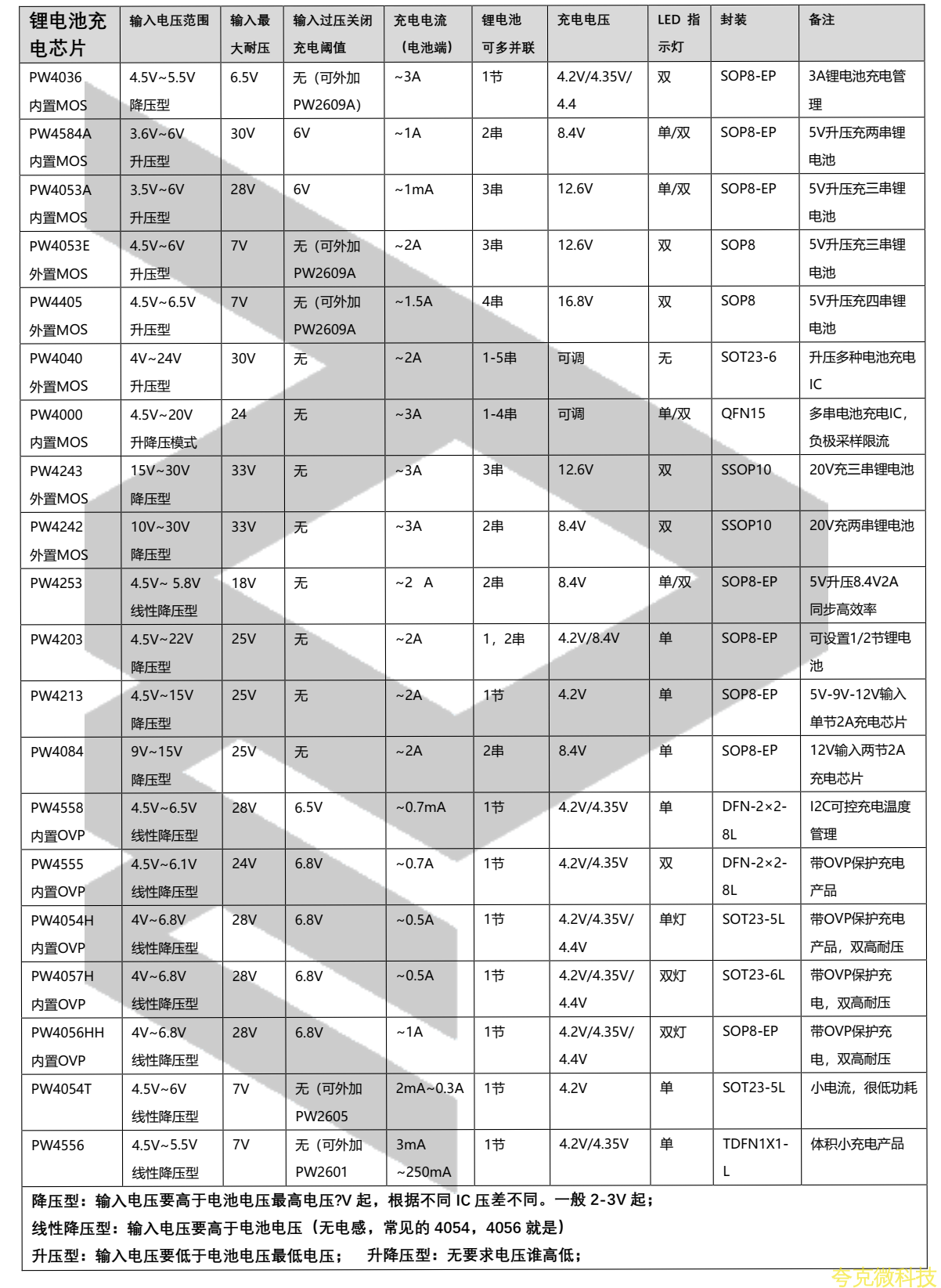

二、LTH7類充電芯片腳位與識彆對照

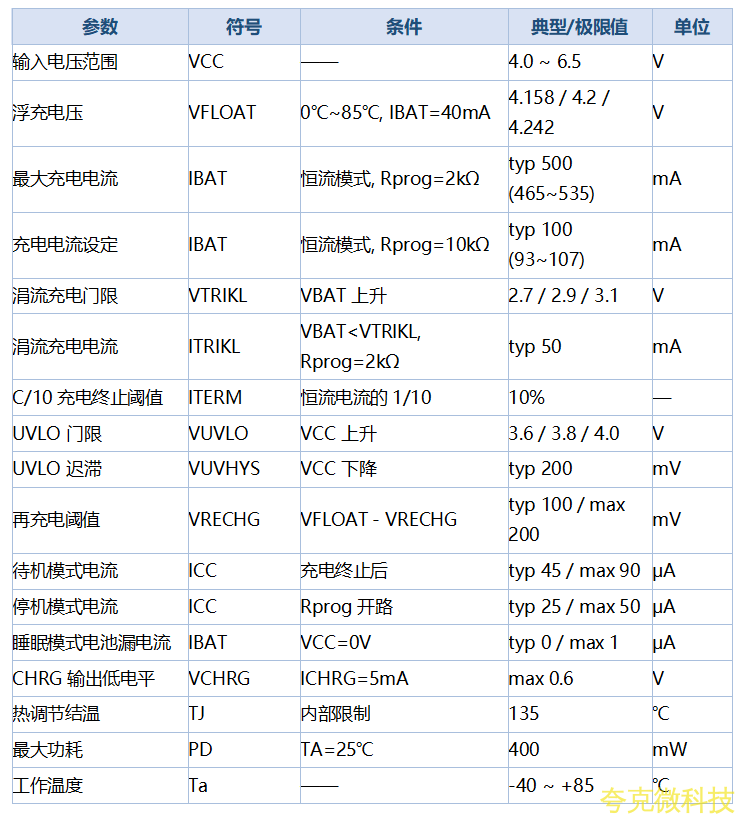

三、PW4054 核心蔘數（標準版）

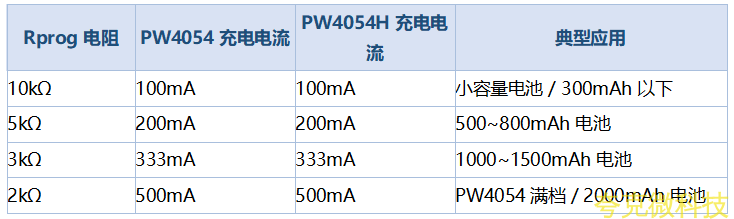

PW4054 是一款單節鋰離子電池恆流/恆壓線性充電器，SOT23-5L 封裝，無需外接檢測電阻和隔離二極管，充電電壓固定 4.2V±1%，最大充電電流可通過 Rprog 電阻編程至 500mA。

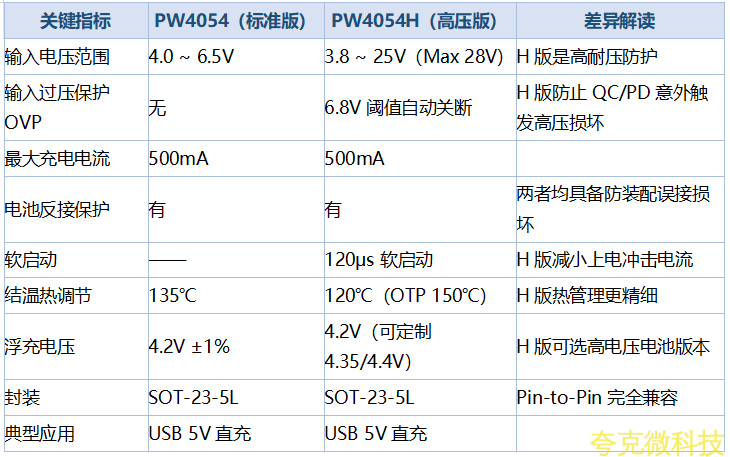

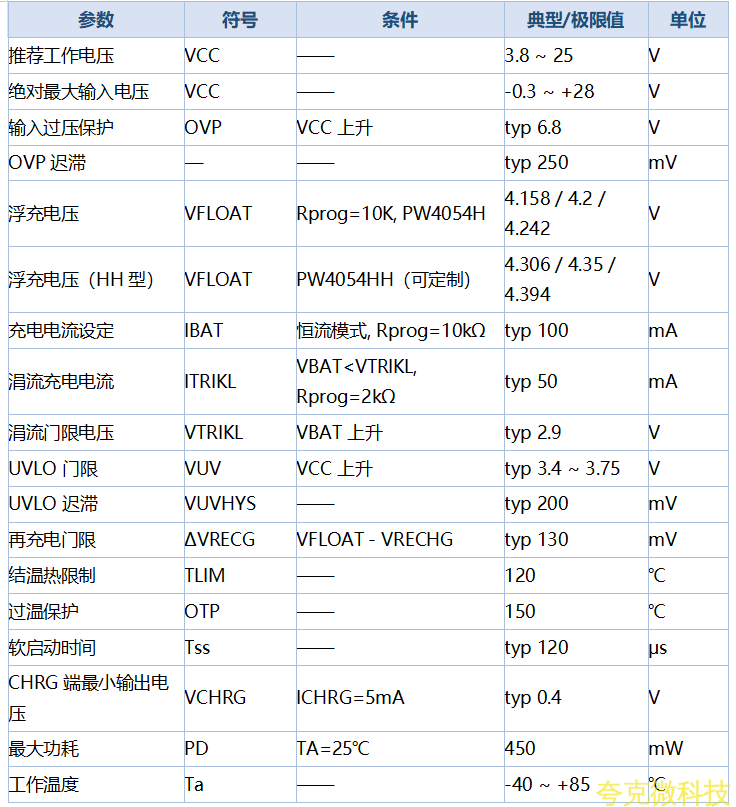

PW4054H 是 PW4054 的高耐壓陞級版，輸入耐壓達 28V、內置 6.8V OVP 過壓保護、電池反接保護、軟啟動等增強功能，最大充電電流 800mA（Rprog=1.25kΩ），特彆適閤車充、太陽能闆、多輸入寬壓場景。

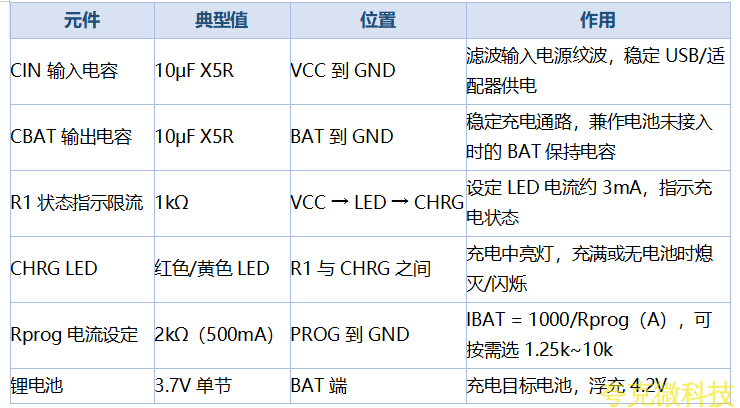

蔘考本文封麵電路圖。以 PW4054 爲例，最小繫統隻需要 5 顆外圍元件卽可搭齣完整的單節鋰電池充電通路，PW4054H 電路完全一緻，僅推薦輸入電容改爲 10μF 電解 + 10μF 陶瓷、串聯 2~10Ω 限流電阻以吸收高壓瞬變尖峰。
