PW2051， PW2052,PW2052B， PW2053， PW2058 降壓電路闆
1 電路闆 PCB 描述：
1.1 名稱： PW2051， PW2052,PW2052B， PW2053， PW2058 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 2.5V-5V
1.4 VOUT 輸齣電壓： 1.2V， 2.5V， 3.0V， 3.3V（需滿足 VIN>VOUT）
1.1 名稱： PW2051， PW2052,PW2052B， PW2053， PW2058 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 2.5V-5V
1.4 VOUT 輸齣電壓： 1.2V， 2.5V， 3.0V， 3.3V（需滿足 VIN>VOUT）
詳情
1 電路闆 PCB 描述：
1.1 名稱： PW2051， PW2052,PW2052B， PW2053， PW2058 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 2.5V-5V
1.4 VOUT 輸齣電壓： 1.2V， 2.5V， 3.0V， 3.3V（需滿足 VIN>VOUT）
1.5 芯片功能簡介：
1， 降壓芯片： PW2051
PW2051 輸入電壓 2.5V～ 6V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 1.5A， 封裝 SOT23-5。
2， 降壓芯片： PW2052
PW2052 輸入電壓 2.5V～ 5.5V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 2A， 封裝 SOT23-5。
3， 降壓芯片： PW2052B
PW2052B 輸入電壓 2.3V～ 6V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 2A， 封裝 SOT23-6。
4， 降壓芯片： PW2053
PW2053 輸入電壓 2.5V～ 5V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 3A， 封裝 SOT23-5。
5， 降壓芯片： PW2058
PW2058 輸入電壓 2V～ 6V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 0.8A， 封裝 SOT23-5。
1.1 名稱： PW2051， PW2052,PW2052B， PW2053， PW2058 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 2.5V-5V
1.4 VOUT 輸齣電壓： 1.2V， 2.5V， 3.0V， 3.3V（需滿足 VIN>VOUT）
1.5 芯片功能簡介：
1， 降壓芯片： PW2051
PW2051 輸入電壓 2.5V～ 6V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 1.5A， 封裝 SOT23-5。
2， 降壓芯片： PW2052
PW2052 輸入電壓 2.5V～ 5.5V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 2A， 封裝 SOT23-5。
3， 降壓芯片： PW2052B
PW2052B 輸入電壓 2.3V～ 6V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 2A， 封裝 SOT23-6。
4， 降壓芯片： PW2053
PW2053 輸入電壓 2.5V～ 5V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 3A， 封裝 SOT23-5。
5， 降壓芯片： PW2058
PW2058 輸入電壓 2V～ 6V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 0.8A， 封裝 SOT23-5。

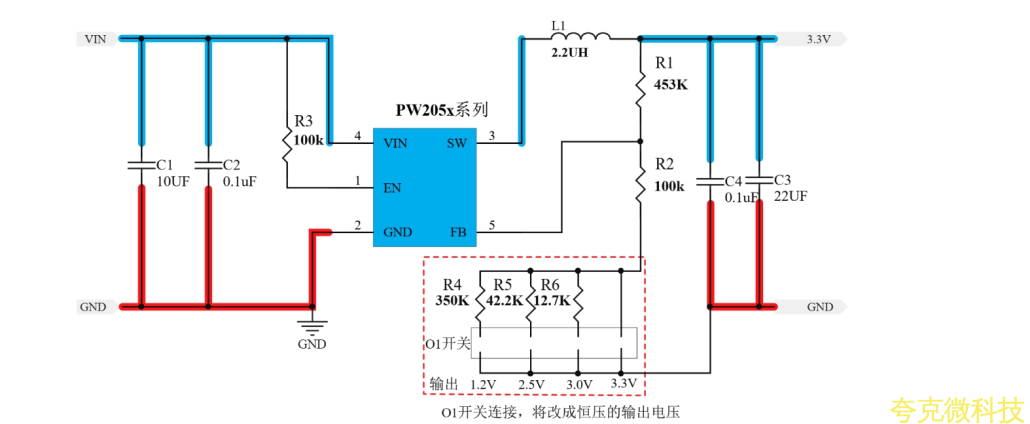

2， 電路圖：

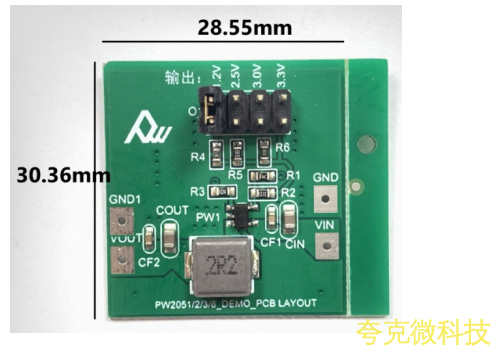

3， PCB 圖和 3D 顯示圖

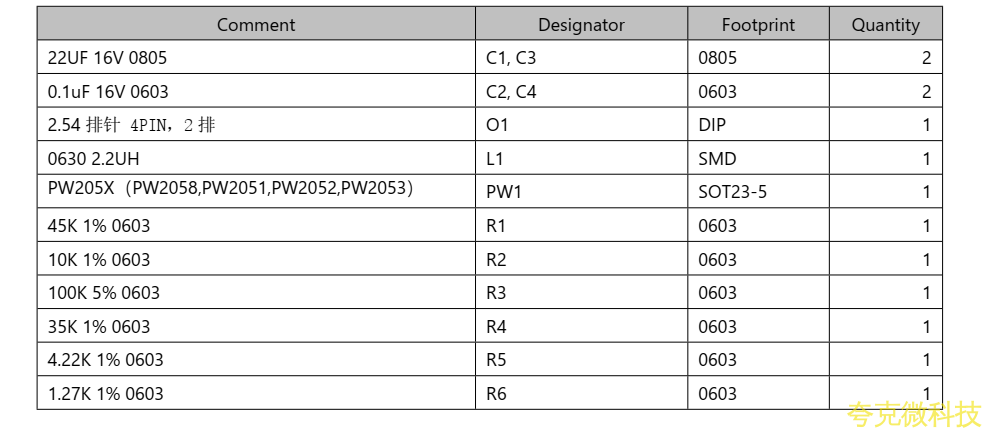

4， BOM 物料錶
