PW2303 降壓電路闆
1 電路闆 PCB 描述：
1.1 名稱： PW2303 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 4.5V-30V
1.4 VOUT 輸齣電壓： 5V（空載 5V 輸入， 輸齣 5V， 隨著負載電流加大， 輸入和輸齣壓差從 0.03V-
0.15V 左右）屬於輸入輸齣低壓差降壓産品）
1.1 名稱： PW2303 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 4.5V-30V
1.4 VOUT 輸齣電壓： 5V（空載 5V 輸入， 輸齣 5V， 隨著負載電流加大， 輸入和輸齣壓差從 0.03V-
0.15V 左右）屬於輸入輸齣低壓差降壓産品）
詳情
1 電路闆 PCB 描述：
1.1 名稱： PW2303 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 4.5V-30V
1.4 VOUT 輸齣電壓： 5V（空載 5V 輸入， 輸齣 5V， 隨著負載電流加大， 輸入和輸齣壓差從 0.03V-
1.1 名稱： PW2303 降壓電路闆
1.2 應用：電壓降壓轉換闆
1.3 VIN 輸入電壓： 4.5V-30V
1.4 VOUT 輸齣電壓： 5V（空載 5V 輸入， 輸齣 5V， 隨著負載電流加大， 輸入和輸齣壓差從 0.03V-
0.15V 左右）屬於輸入輸齣低壓差降壓産品）
1.5 芯片功能簡介：
1，
降壓芯片：
PW2303
PW2303 輸入電壓
4.5V～ 30V， 可通過 R1,R2 設置恆壓輸齣電壓值， 電流可高達 3A， 封裝 SOP8。
VOUT： (R1÷R2+1) × 1V

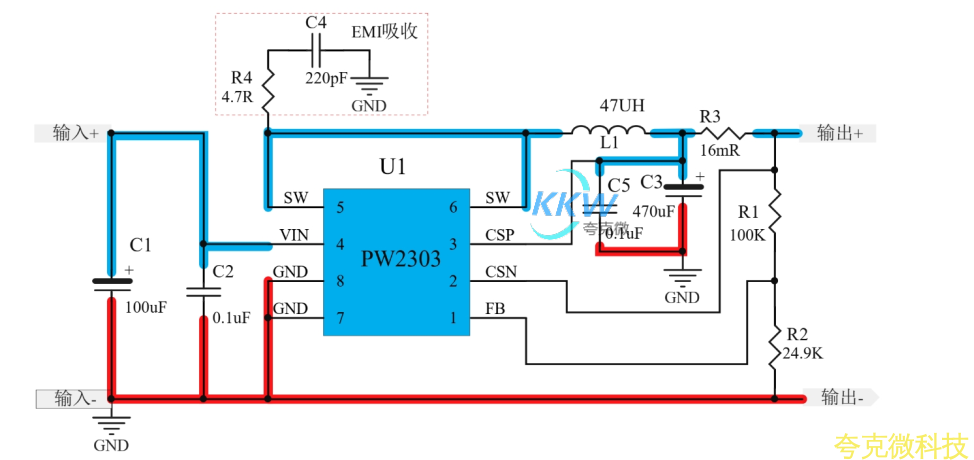

2， 電路圖：

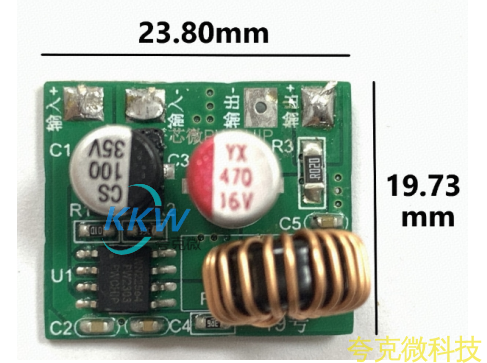

3， PCB 圖和 3D 顯示圖

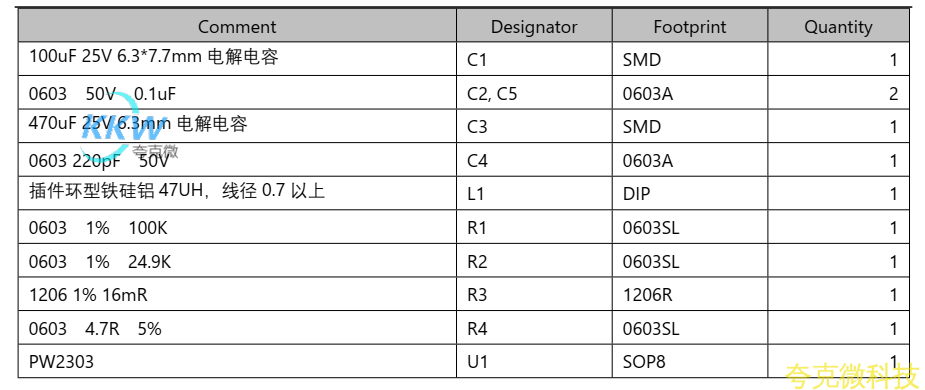

4， BOM 物料錶
