用於 3.7V 的鋰電池組，可以通 過 USB Type-C 口輸入 5V 電壓， 最大充電電流爲 500mA

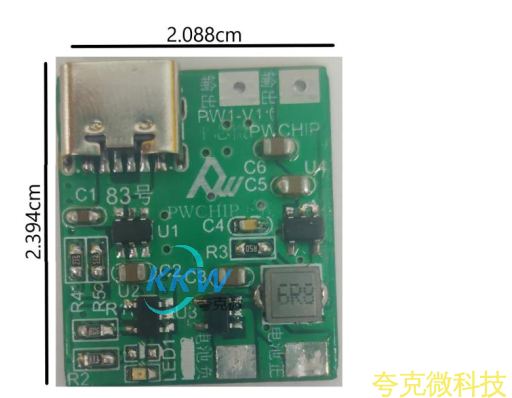

這是一箇鋰電池充放電電路闆，可以用來便捷地充電。 牠適用於 3.7V 的鋰電池組，可以通
過 USB Type-C 口輸入 5V 電壓， 最大充電電流爲 500mA 。 輸齣電壓爲 5V ， 電流最大可達
500mA 。

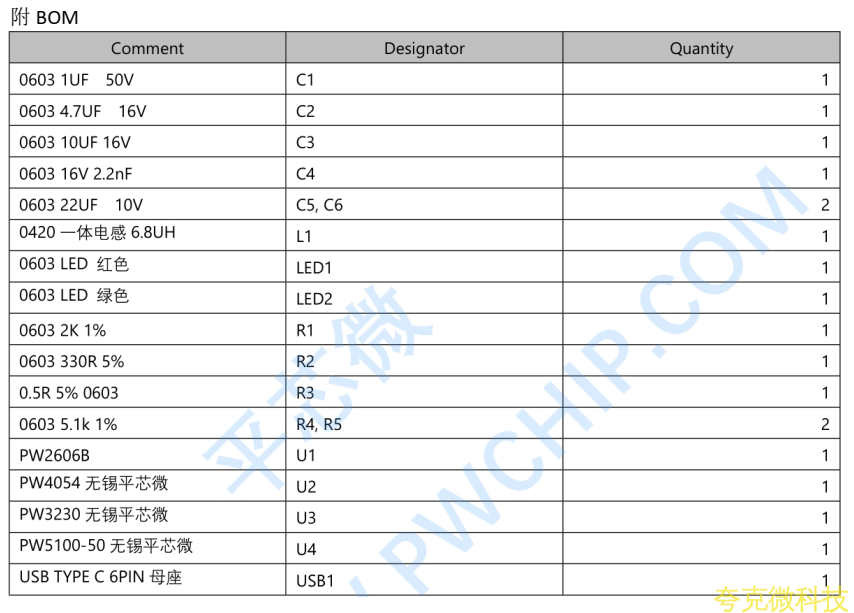

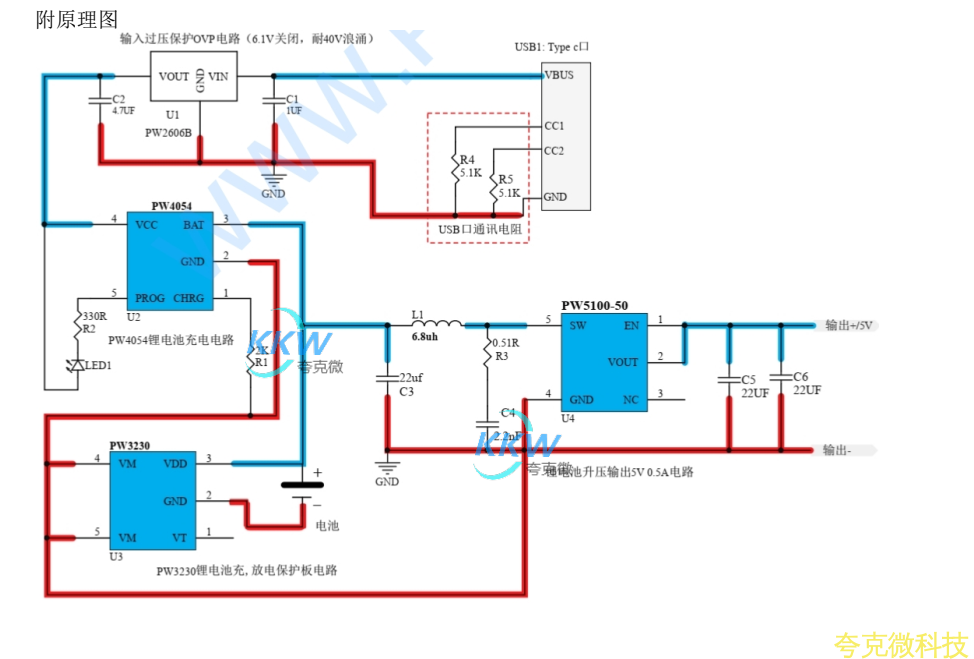

這箇電路闆有四箇芯片： PW4054 ， PW2606B ， PW5100-50 和 PW3230 。
1 、 PW4054 是鋰電池充電管理芯片， 可以實現最大 0.5A 的充電電流，支持單節鋰電池充電。
2 、 PW2606B 是 USB 輸入過壓保護芯片， 可以在輸入過壓 6.1V 時關閉， 耐受最高 40V 的輸
入電壓， 最大過流保護爲 1A 。這箇芯片的作用是保護電路闆，防止誤插高壓、 USB 熱拔插
尖峰和快充充電器損壞等異常高壓情況。
3 、 PW5100-50 是陞壓輸齣芯片， 可以將 0.7V-5V 的輸入電壓陞壓至固定的 5V 輸齣電壓， 輸
齣電流最大可達 500mA ， 靜態電流爲 10uA 。

4 、 PW3230 是鋰電池充放電保護闆芯片，可以實現充電和放電保護，不需要外圍元器件。
