鋰電池充放電闆

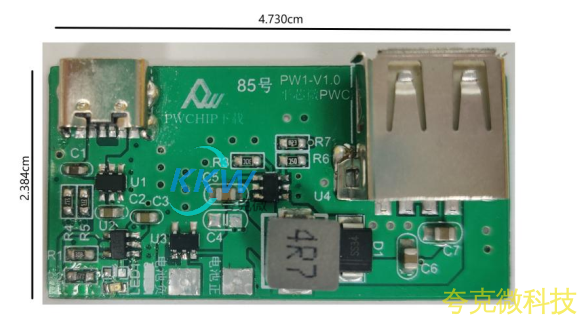

這是一箇名爲 " 鋰電池充放電闆 " 的電路闆，適用於方便的充電設備等。 牠可以充放 3.7V 的
鋰電池組， 充滿後電池指示燈會熄滅。 電路闆有一箇 USB Type-C 接口， 可以通過 5V 500mA
的輸入電流進行充電， 併提供 5V 1A 的輸齣電流， 以供使用。 此外， 該電路闆還帶有過壓保
護電路，可以保護充電器和設備。

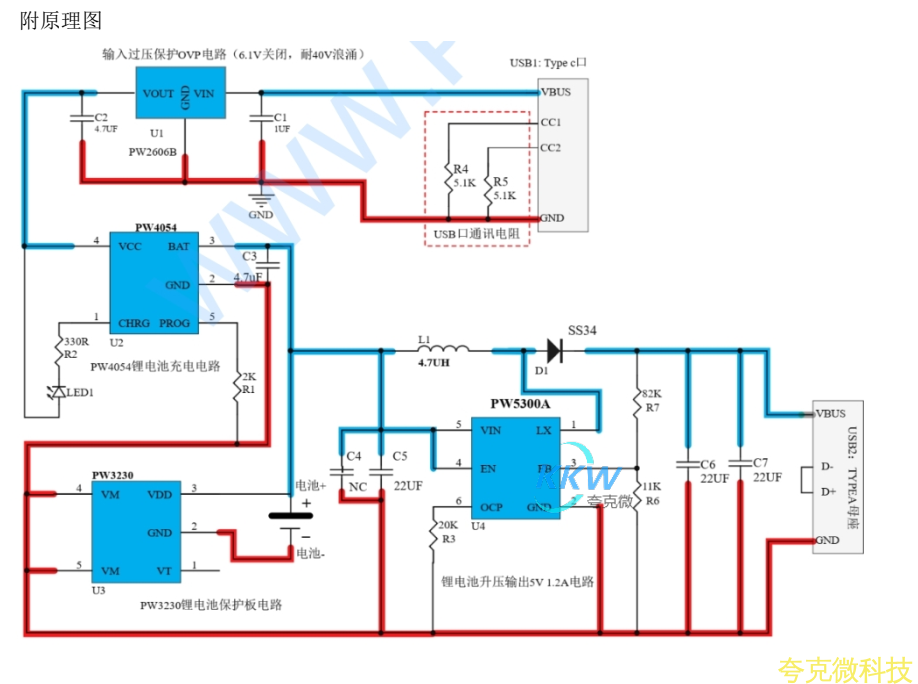

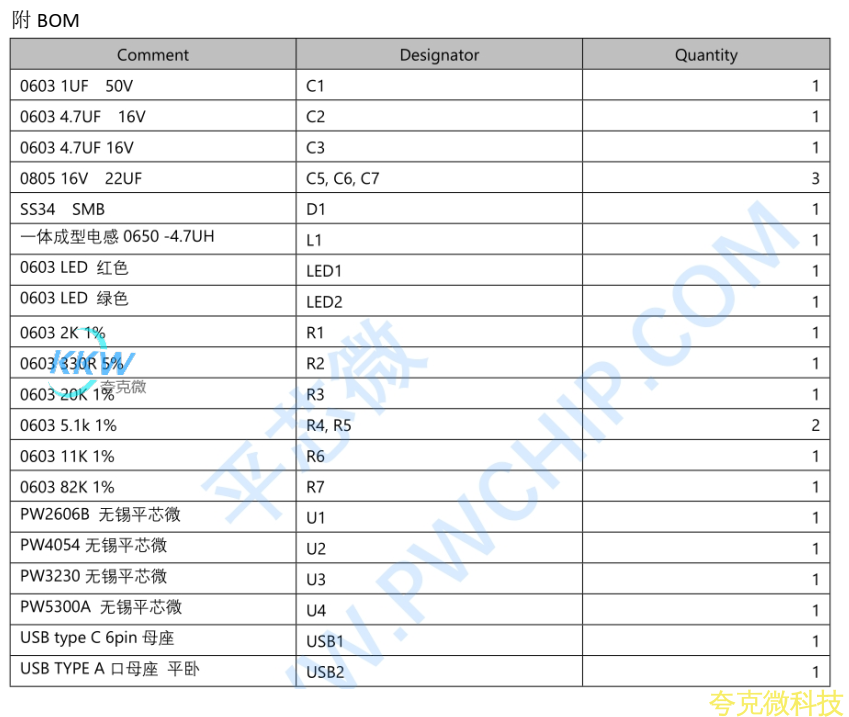

該電路闆包含以下芯片：
1 、 PW4054 鋰電池充電管理芯片， 可支持最大 0.5A 的充電電流， 支持 1 節鋰電池充電。
2 、 PW5300A 陞壓輸齣芯片電路， 可以將 2.2V-16V 的輸入電壓陞壓至可調的最大 20V ， 電流
可達 1200mA （ 當輸入電壓爲 3.7V ， 輸齣電壓爲 5V 時）。
3 、 PW3230 鋰電池保護電路，無需外部元器件。
4 、 PW2606B 過壓保護芯片， 可以保護電路免受高壓、 熱插拔或損壞的快速充電器等異常情
況的影響。 PW2606B 過壓保護芯片的主要作用有三箇方麵： 1. 防止錯誤地插入高電壓； 2. 防

止 USB 熱插拔尖峰； 3. 保護充電器損壞時的異常高電壓。
