鋰電池充放電電路闆， 可以充電和放電 5V 1A， 輸入電壓爲 6.5V 時自動關閉

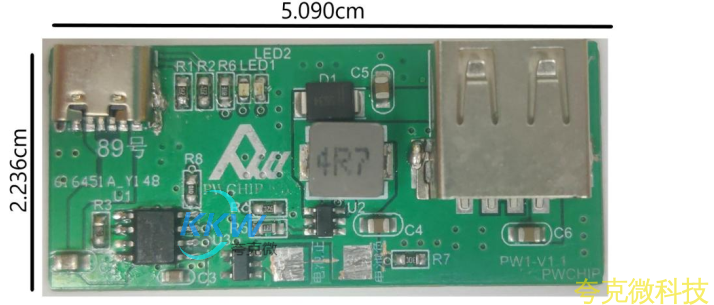

這是一塊鋰電池充放電電路闆， 可以充電和放電 5V 1A， 輸入電壓爲 6.5V 時自動關閉。 牠適
用於便攜式充電設備等應用。 牠可以使用 3.7V 的鋰電池組，可以是多併或單串的組閤形式，
充滿電後電壓爲 4.2V。在充電過程中， LED1 亮； 充滿後， LED2 亮； 如果沒有接電池， LED1
會閃爍。
牠有一箇 USB Type-C 接口， 可以提供 5V 電壓， 充電電流最高可達 1000mA。 牠還可以輸齣 5V
電壓， 電流可達 1200mA， 適用於 3.7V 的鋰電池電壓。

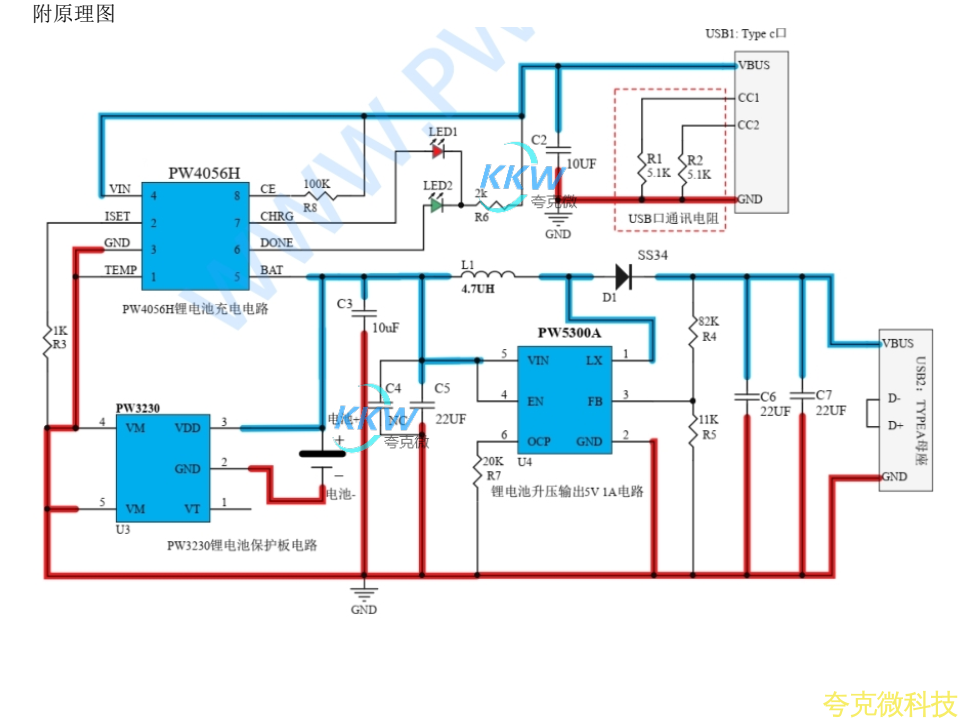

牠的芯片功能包括三箇部分：
1、鋰電池充電電路： 使用 PW4056H 芯片，支持多併的鋰電池充電， 能夠承受高達 28V 的
輸入電壓，具有過壓保護功能， 充電電流可達 1A，適閤質量要求嚴格的産品使用。
2、 陞壓輸齣芯片電路： 使用 PW5300A 芯片， 輸入電壓爲 2.2V-16V， 輸齣可調至 20V，電流
可達 1200mA（ 在 3.7V 輸入和 5V 輸齣時）。

3、鋰電池保護電路： 使用 PW3230 芯片，可以實現鋰電池充放電保護，無需外圍元器件。
