鋰電池充放電， 輸 入電壓可抵抗 40V 浪湧。 該電路闆適用於 3.7V 鋰電池組

這是一箇名爲 " 鋰電池充放電 " 的電路闆， 可用於便捷充電設備等。 牠可以充電和放電， 輸
入電壓可抵抗 40V 浪湧。 該電路闆適用於 3.7V 鋰電池組，可以多併或單串， 充滿電壓爲
4.2V 。 充電時， LED2 會亮燈， 當電池充滿時， LED1 會亮燈。 輸入爲 USB Type-C 口， 電壓爲
5V ， 充電電流爲 500mA 。 輸齣電壓爲 5V ， 電流可達 500mA （ 3.7V 鋰電池電壓）。

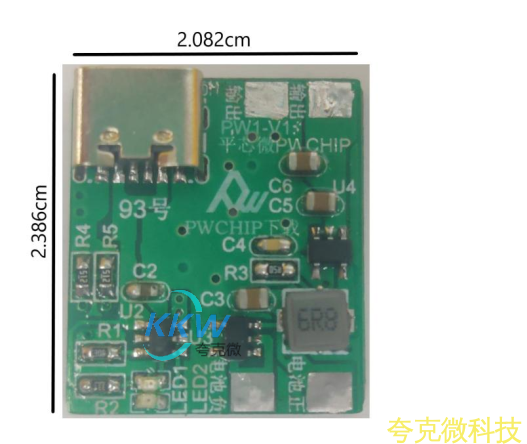

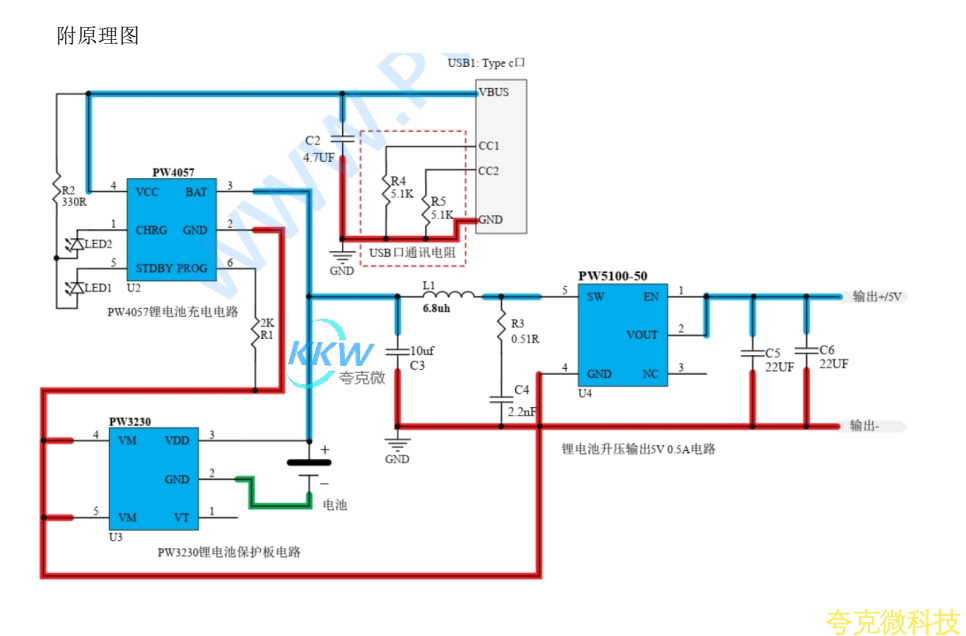

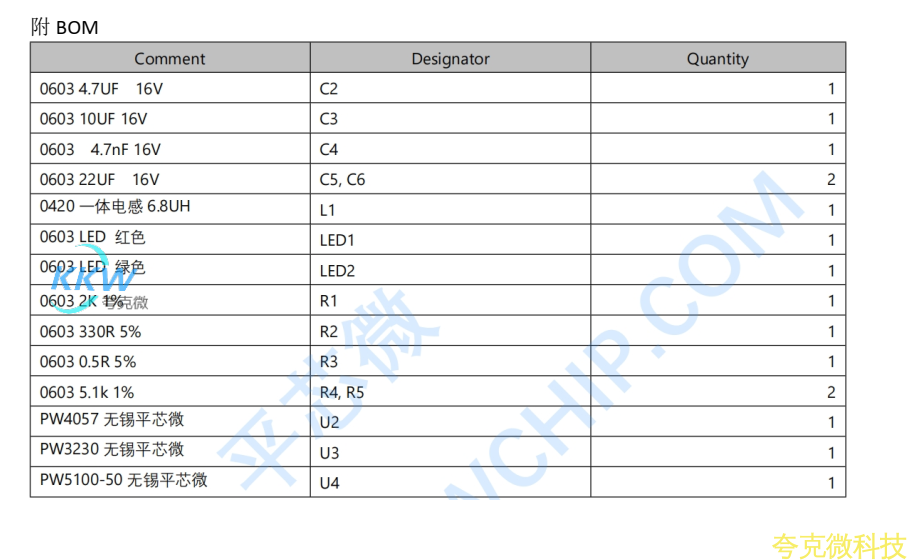

電路闆使用瞭三箇芯片： PW4057 、 PW5100-50 和 PW3230 。
1 、 PW4057 是一箇單節鋰電池充電管理芯片， 集成瞭過壓保護， 輸入電壓可達 28V ， 充電電
流可達 0.5A 。牠的過壓保護可防止誤插高壓， 保護 USB 熱插拔，以及損壞異常高壓保護。
2 、 PW5100-50 是一箇陞壓輸齣芯片電路， 輸入電壓爲 0.7V-5V ， 輸齣固定爲 5V ，輸齣電流
可達 500mA （ 3.7V 輸入）， 靜態電流爲 10uA 。

3 、 PW3230 是一箇鋰電池充電放電保護闆芯片，無需外圍元器件。
