鋰電池充放電闆可實現 5V 1A 的充電和集成 OVP 和陞壓放電 5V 2.4A 的功能

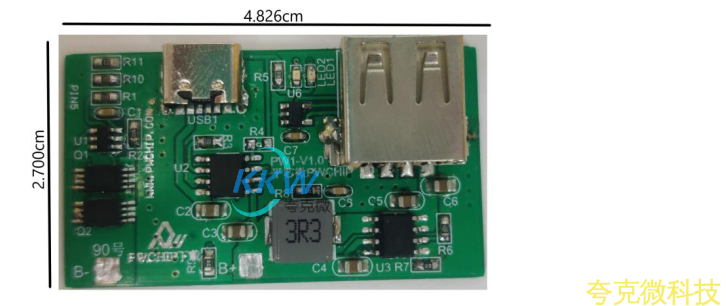

這是一款鋰電池充放電闆， 可實現 5V 1A 的充電和集成 OVP 和陞壓放電 5V 2.4A 的功能。 適
用於便攜式充電設備等。 該電路闆可與 3.7V 鋰電池組配閤使用，電池組可爲多箇併聯或單
箇串聯， 當充滿電時， LED2 亮起， 充電時 LED1 亮起， 未連接電池時 LED1 會閃爍。 輸入爲 USB
Type-C 接口， 電壓爲 5V ， 充電電流可達 1000mA 。 輸齣爲 5V 電壓， 電流可達 2400mA ，適
用於 3.7V 鋰電池電壓。

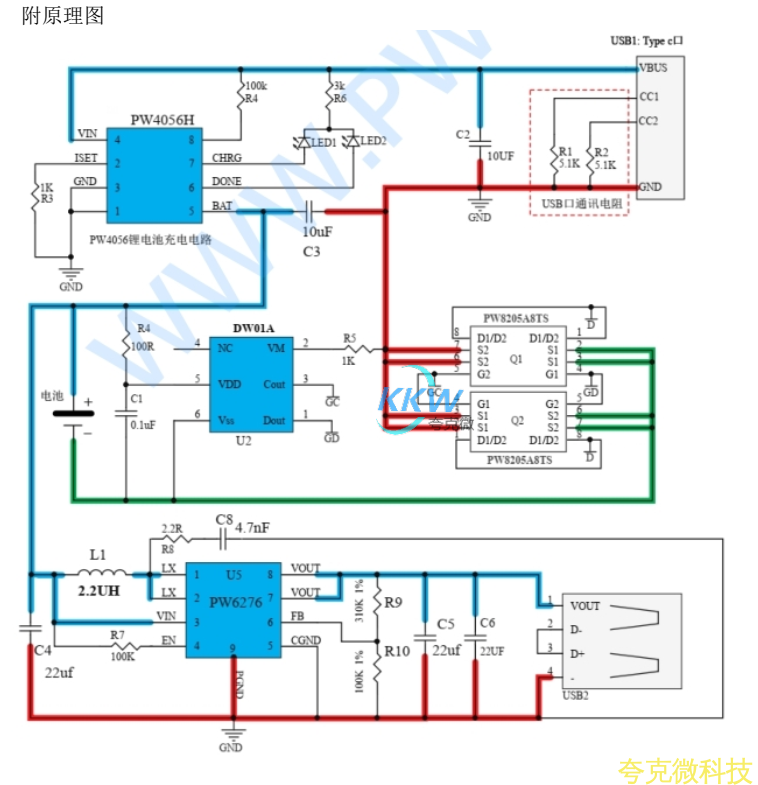

該電路闆包括三箇芯片， 分彆是 PW4056H 、 PW6276 和 DW01A 。 PW4056H 是鋰電池充電管
理芯片， 集成瞭 28V 電壓抗性和 6.5V 輸入 OVP 保護， 最大充電電流可達 1A ， 併支持多箇鋰
電池併聯充電。 PW6276 是陞壓輸齣芯片， 輸入電壓範圍爲 3V-4.5V ， 輸齣電壓可調至 5V ，
最大輸齣電流爲 2400mA 。 DW01A 是鋰電池充放電保護闆芯片， 可以與 MOS 組閤使用，擴

大過流保護電流。
