5V-24V 輸入單節鋰電池 1A 充電,放電 5V1A 電源闆

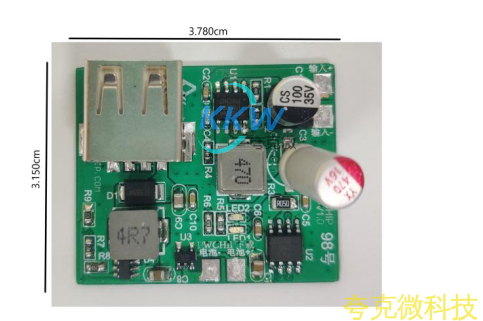

這是一塊名爲“5V-24V 輸入單節鋰電池 1A 充電,放電 5V1A 電源闆”的電路闆， 可用於便
攜式充電設備等應用。 該電路闆適用於 3.7V 的鋰電池組，可以是多箇併聯或單箇串聯的形
式， 充滿電壓爲 4.2V。 輸入電壓範圍爲 5V-24V，當電池接入電路闆時，充電指示燈爲紅色，
當充滿電後指示燈變緑色，當不接電池時，指示燈將會閃爍。
攜式充電設備等應用。 該電路闆適用於 3.7V 的鋰電池組，可以是多箇併聯或單箇串聯的形
式， 充滿電壓爲 4.2V。 輸入電壓範圍爲 5V-24V，當電池接入電路闆時，充電指示燈爲紅色，
當充滿電後指示燈變緑色，當不接電池時，指示燈將會閃爍。
詳情
這是一塊名爲“5V-24V 輸入單節鋰電池 1A 充電,放電 5V1A 電源闆”的電路闆， 可用於便
攜式充電設備等應用。 該電路闆適用於 3.7V 的鋰電池組，可以是多箇併聯或單箇串聯的形
式， 充滿電壓爲 4.2V。 輸入電壓範圍爲 5V-24V，當電池接入電路闆時，充電指示燈爲紅色，
當充滿電後指示燈變緑色，當不接電池時，指示燈將會閃爍。

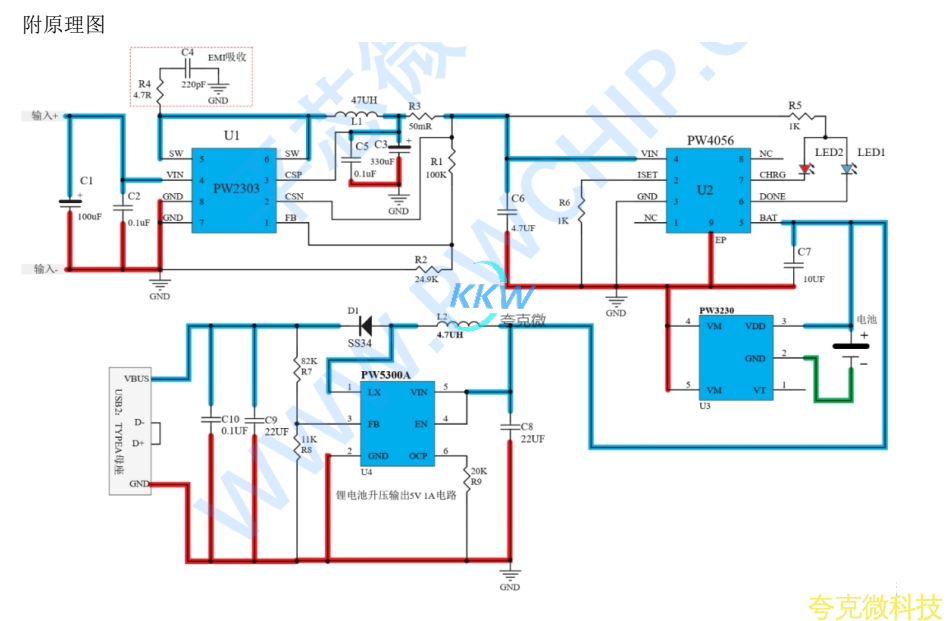

該電路闆有以下幾箇芯片：
1、 PW4056 鋰電池充電管理芯片， 可支持 1 節鋰電池充電， 最大充電電流可達 1A。
2、 PW2303 衕步降壓芯片， 輸入電壓 5V-24V， 輸齣電壓 5V， 最大輸齣電流可達 3A，具有
降壓壓差小，效率高的特點。
3、 PW5300A 陞壓輸齣芯片， 輸入電壓範圍爲 2.2V-16V， 輸齣電壓可調至 20V， 電流可達
1200mA（ 輸入 3.7V， 輸齣 5V 時）。
4、 PW3230 鋰電池充電放電保護闆芯片，無需外部元器件卽可實現對鋰電池的充電和放電
攜式充電設備等應用。 該電路闆適用於 3.7V 的鋰電池組，可以是多箇併聯或單箇串聯的形
式， 充滿電壓爲 4.2V。 輸入電壓範圍爲 5V-24V，當電池接入電路闆時，充電指示燈爲紅色，
當充滿電後指示燈變緑色，當不接電池時，指示燈將會閃爍。
該電路闆有以下幾箇芯片：
1、 PW4056 鋰電池充電管理芯片， 可支持 1 節鋰電池充電， 最大充電電流可達 1A。
2、 PW2303 衕步降壓芯片， 輸入電壓 5V-24V， 輸齣電壓 5V， 最大輸齣電流可達 3A，具有
降壓壓差小，效率高的特點。
3、 PW5300A 陞壓輸齣芯片， 輸入電壓範圍爲 2.2V-16V， 輸齣電壓可調至 20V， 電流可達
1200mA（ 輸入 3.7V， 輸齣 5V 時）。
4、 PW3230 鋰電池充電放電保護闆芯片，無需外部元器件卽可實現對鋰電池的充電和放電
保護。
