四節串聯鋰電池充放電闆,5V-9V2A 快充 PD 輸入和輸齣 5V2.4A
1 電路闆 PCB 描述：
1.1 名稱：四節串聯鋰電池充放電闆,5V-9V2A 快充 PD 輸入和輸齣 5V2.4A
1.2 應用：便捷充電設備等
1.3 電池組： 14.8V 鋰電池組，四串多併， 充滿 16.8V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈， ） ，
1.5 輸齣（USB2）： 5V2.4A
1.1 名稱：四節串聯鋰電池充放電闆,5V-9V2A 快充 PD 輸入和輸齣 5V2.4A
1.2 應用：便捷充電設備等
1.3 電池組： 14.8V 鋰電池組，四串多併， 充滿 16.8V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈， ） ，
1.5 輸齣（USB2）： 5V2.4A
詳情
1 電路闆 PCB 描述：
1.1 名稱：四節串聯鋰電池充放電闆,5V-9V2A 快充 PD 輸入和輸齣 5V2.4A
1.2 應用：便捷充電設備等
1.3 電池組： 14.8V 鋰電池組，四串多併， 充滿 16.8V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈， ） ，
1.5 輸齣（USB2）： 5V2.4A
1.6 芯片功能簡介：
1， B 鋰電池充電電路： PW4040
PW4040 鋰電池多節充電管理芯片， 外置 MOS， 可達 3A 充電電流， 5V 陞壓四串鋰電池充電。
2， A 鋰電池保護電路： PW1116
PW1116 四串鋰電池得過充，過放，過流檢測保護電路芯片， 併聯 MOS 可增加過流保護值
3， 鋰電池輸齣電路： PW2163
PW2163 DC-DC 降壓恆壓芯片， 輸入 4.5V-18V，可調恆壓輸齣電壓值， 輸齣可達 3A 電流。
4， PD 快充電壓輸齣芯片:PW6603
1.1 名稱：四節串聯鋰電池充放電闆,5V-9V2A 快充 PD 輸入和輸齣 5V2.4A
1.2 應用：便捷充電設備等
1.3 電池組： 14.8V 鋰電池組，四串多併， 充滿 16.8V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈， ） ，
1.5 輸齣（USB2）： 5V2.4A
1.6 芯片功能簡介：
1， B 鋰電池充電電路： PW4040
PW4040 鋰電池多節充電管理芯片， 外置 MOS， 可達 3A 充電電流， 5V 陞壓四串鋰電池充電。
2， A 鋰電池保護電路： PW1116
PW1116 四串鋰電池得過充，過放，過流檢測保護電路芯片， 併聯 MOS 可增加過流保護值
3， 鋰電池輸齣電路： PW2163
PW2163 DC-DC 降壓恆壓芯片， 輸入 4.5V-18V，可調恆壓輸齣電壓值， 輸齣可達 3A 電流。
4， PD 快充電壓輸齣芯片:PW6603
PW6603 是顆 USB PD 快充協議的 sink 端芯片， 可使 PD 快充充電器輸齣想要的電壓

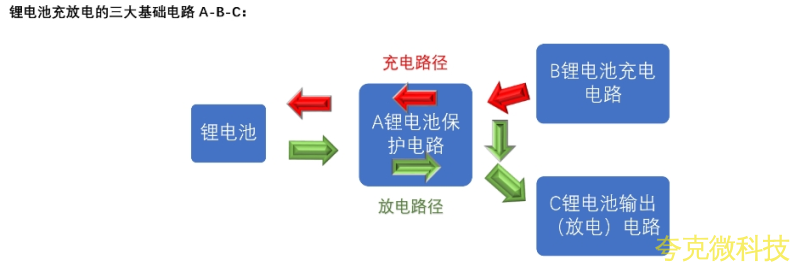

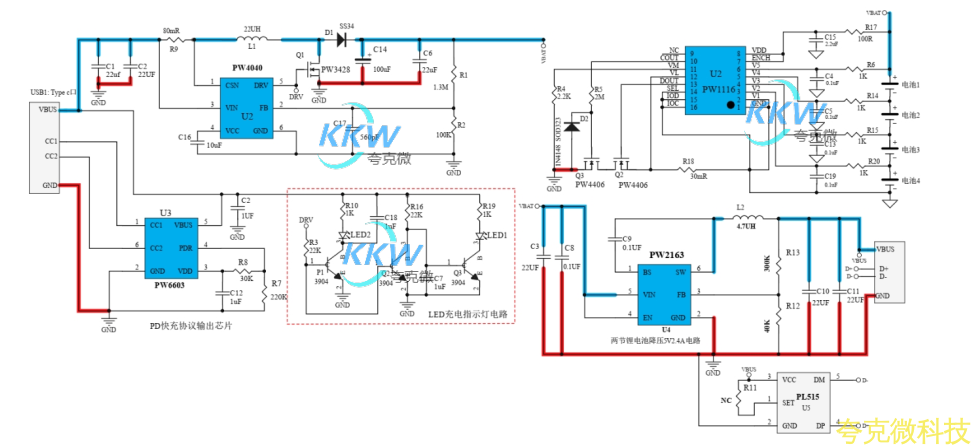

2， 電路圖：

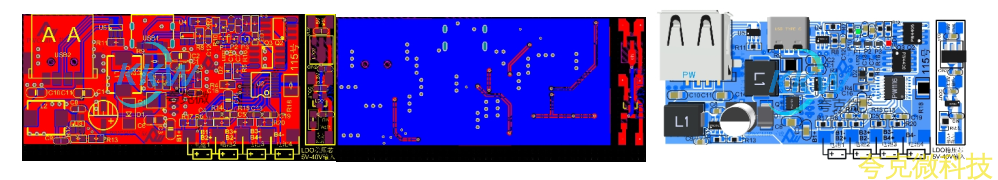

3， PCB 圖和 3D 顯示圖

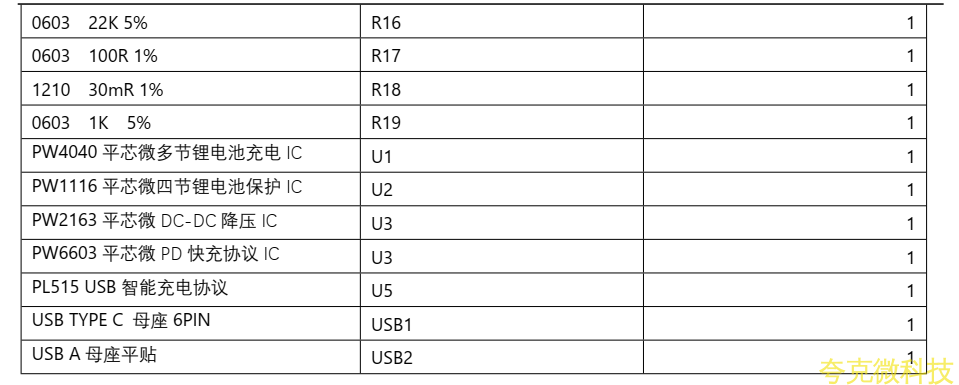

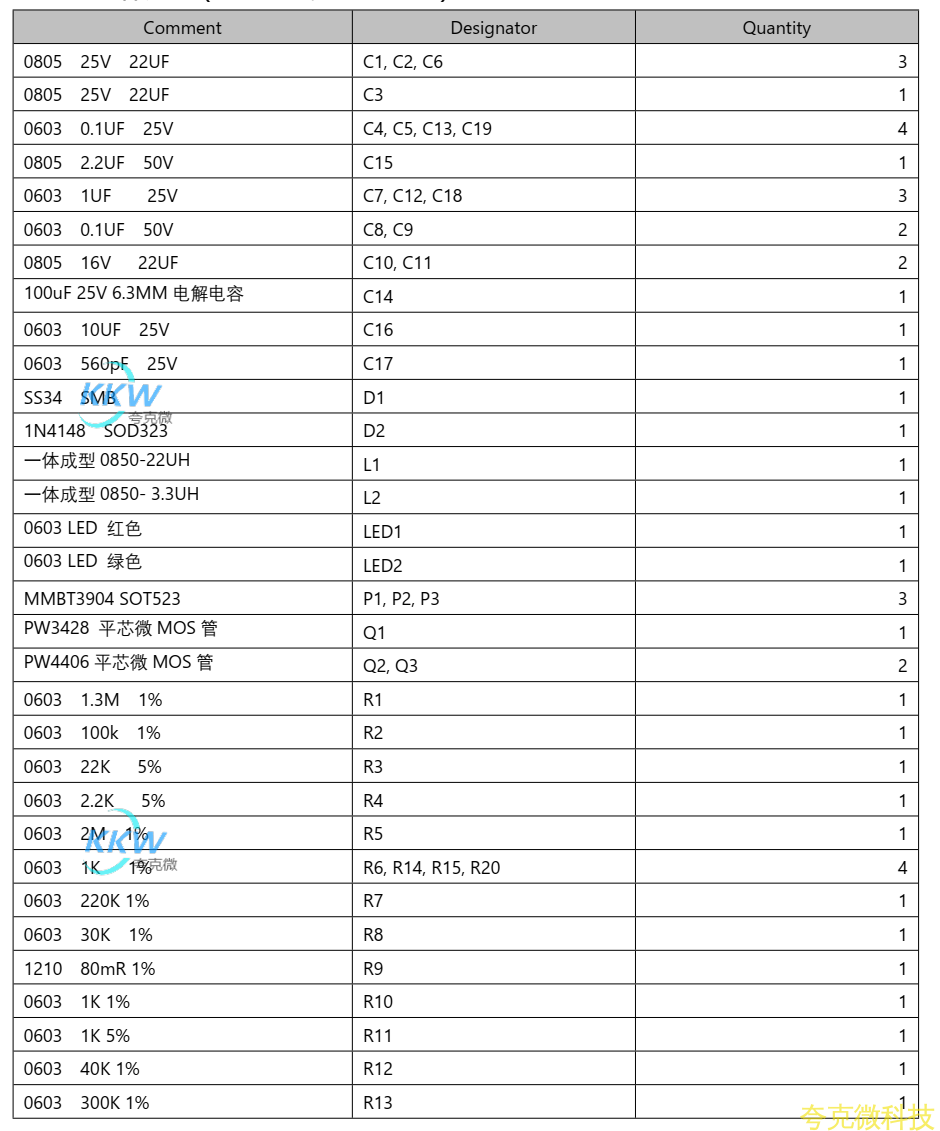

4， BOM 物料錶 (LDO 電路的 BOM 不包括)
