三節串聯鋰電池保護方案闆， 10A 過流，帶電池均衡電路

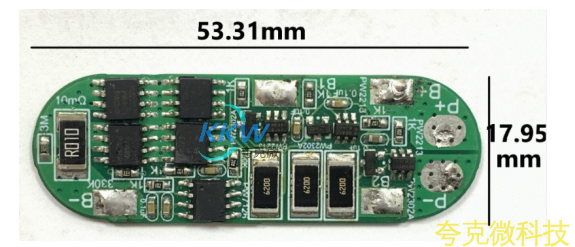

1 電路闆 PCB 描述：
1.1 名稱：三節串聯鋰電池保護方案闆， 10A 過流，帶電池均衡電路
1.2 應用： 11.1V 鋰電池組：三串 3.7V 鋰電池串聯組，可多組併聯
1.3 過放電檢測電壓： 2.7V（單箇鋰電池） ，過充電檢測電壓： 4.25V（單箇鋰電池）
1.4 （P+/P-）保護闆輸入電壓： 9V-12.6V， 12.6V 充滿，三串鋰電池組放電電壓： 8.1V∽12.6V
瞬間電流 10A，工作電流推薦 6A 以下
1.5 均衡電路：被動均衡
1.6 芯片功能簡介：
1， 鋰電池保護電路： PW7126
PW7126 三串鋰電池得過充，過放，過流檢測保護電路芯片，併聯 MOS 可增加過流保護值。
2， 鋰電池電量均衡芯片： PW2213
PW2213 鋰電池電量均衡電路芯片。可多串鋰電池，多併電路。

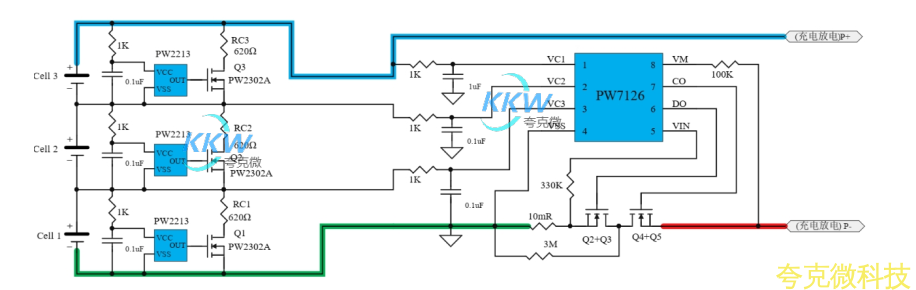

2， 電路圖：

3， PCB 圖和 3D 顯示圖

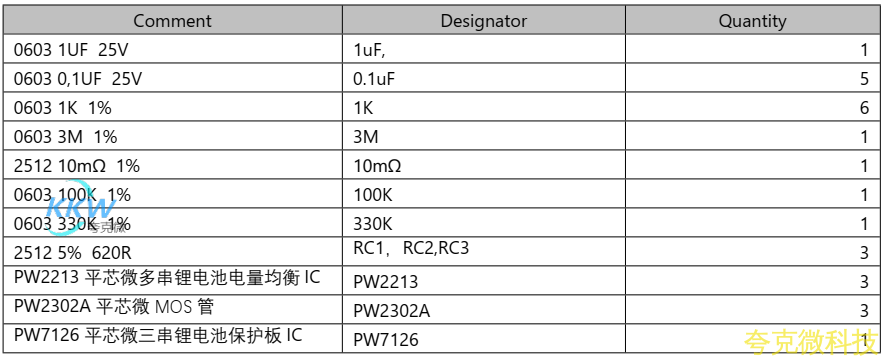

4， BOM 物料錶
