USB限流保護芯片IC熱成像與熱電偶測溫對比：45℃至99.8℃

USB過流限流保護芯片測試

PW1502A / PW1504 / PW1503 / PW1501 / PW1515 / PW2601

每顆芯片兩頁 · 共3組測試 · 每組含4項電氣照片與2項溫度照片

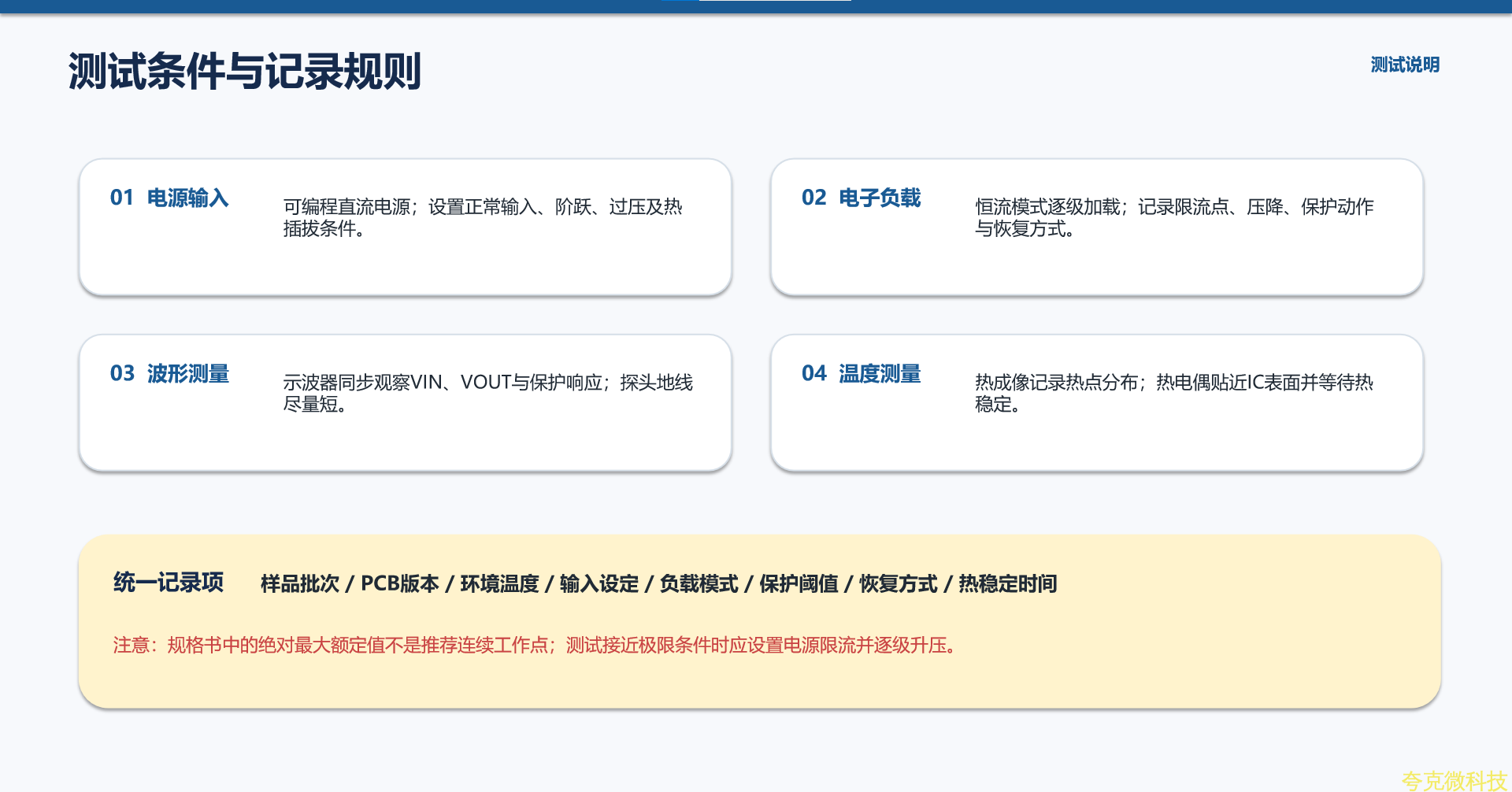

測試條件與記録規則

01  電源輸入

可編程直流電源；設置正常輸入、階躍、過壓及熱插拔條件。

02  電子負載

恆流模式逐級加載；記録限流點、壓降、保護動作與恢複方式。

03  波形測量

示波器衕步觀察VIN、VOUT與保護響應；探頭地線盡量短。

04  溫度測量

熱成像記録熱點分佈；熱電偶貼近IC錶麵併等待熱穩定。

統一記録項

樣品批次/ PCB版本/環境溫度/輸入設定/負載模式/保護閾值/恢複方式/熱穩定時間

註意：規格書中的絶對最大額定值不是推薦連續工作點；測試接近極限條件時應設置電源限流併逐級陞壓。

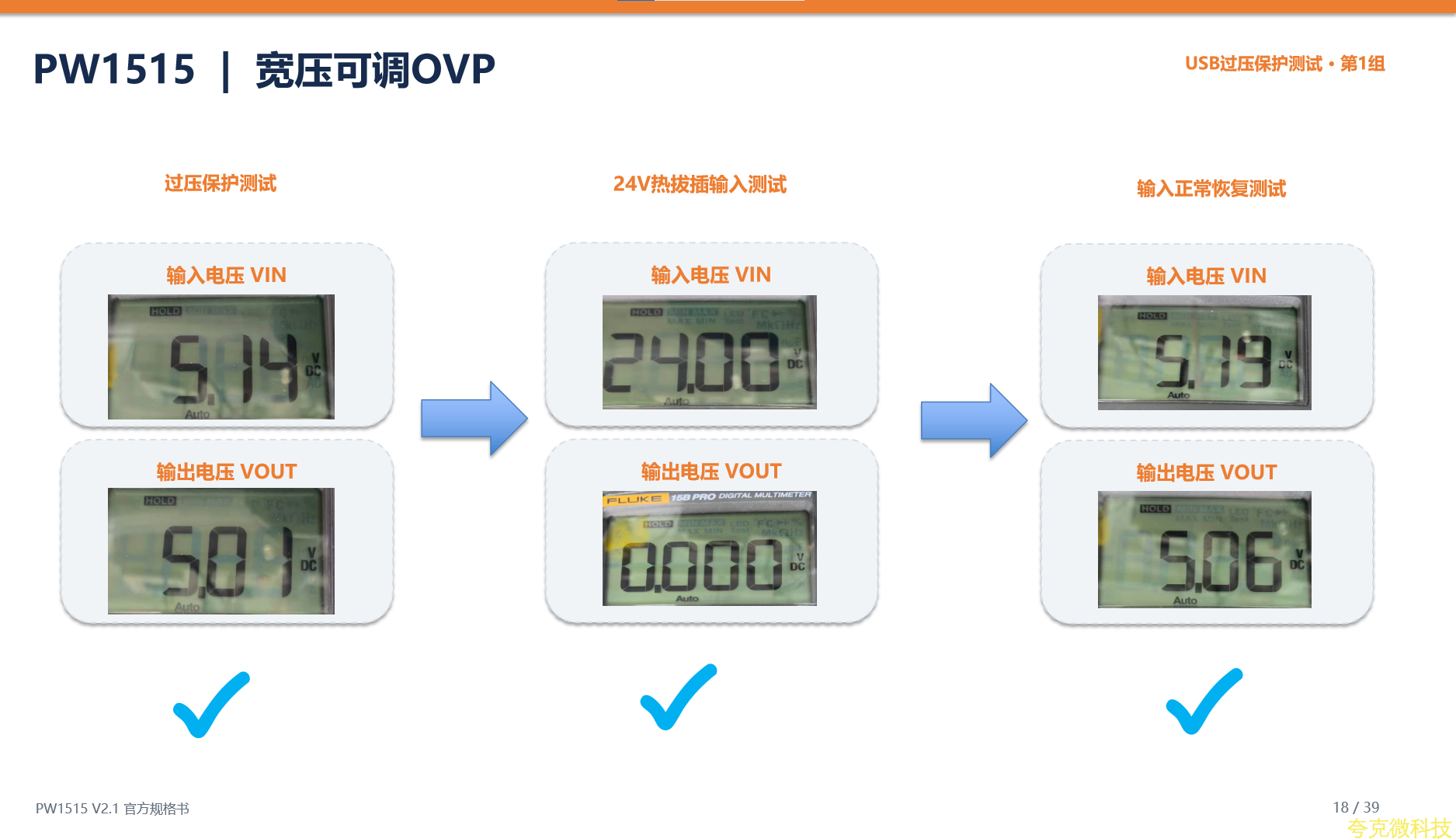

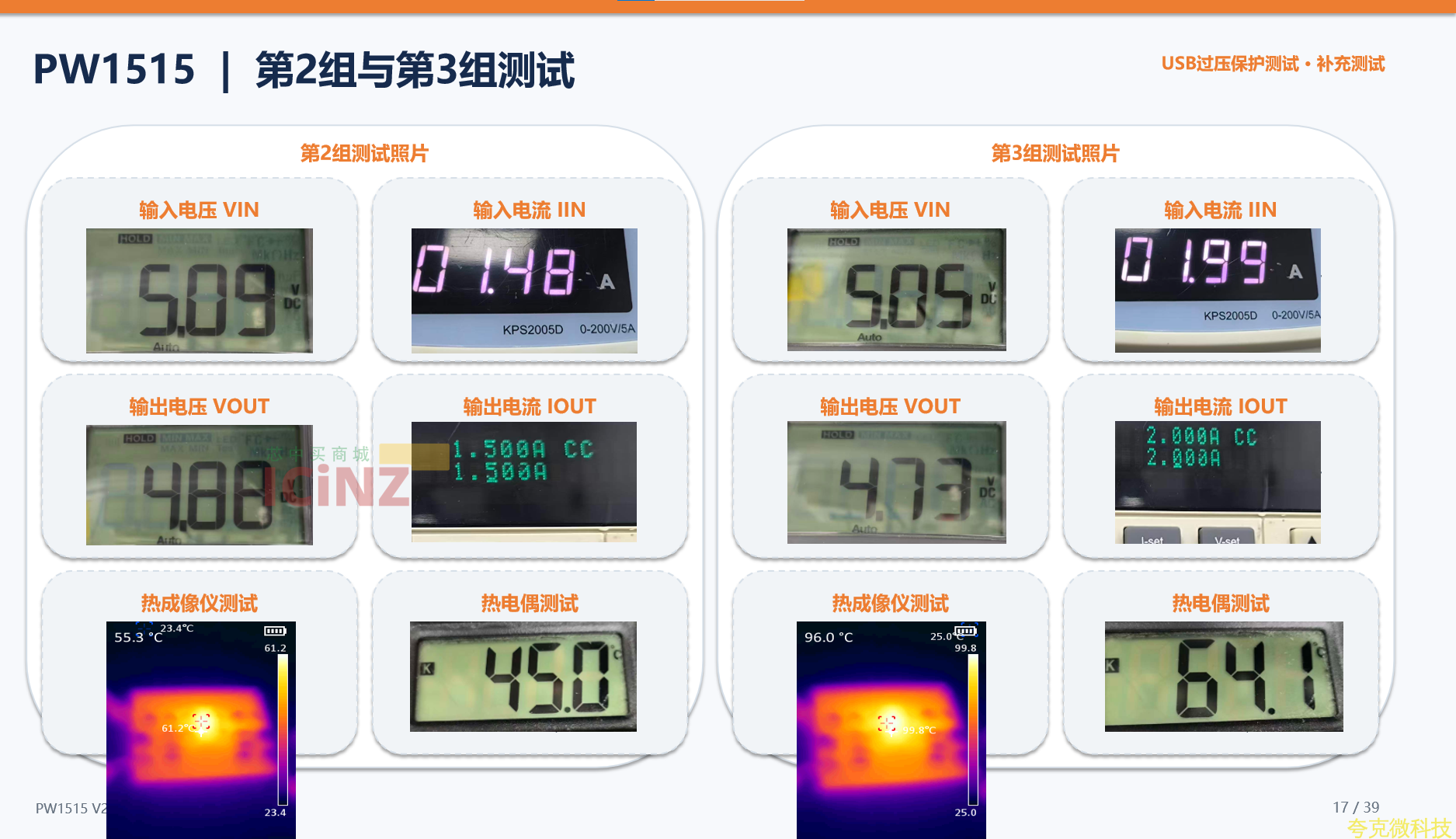

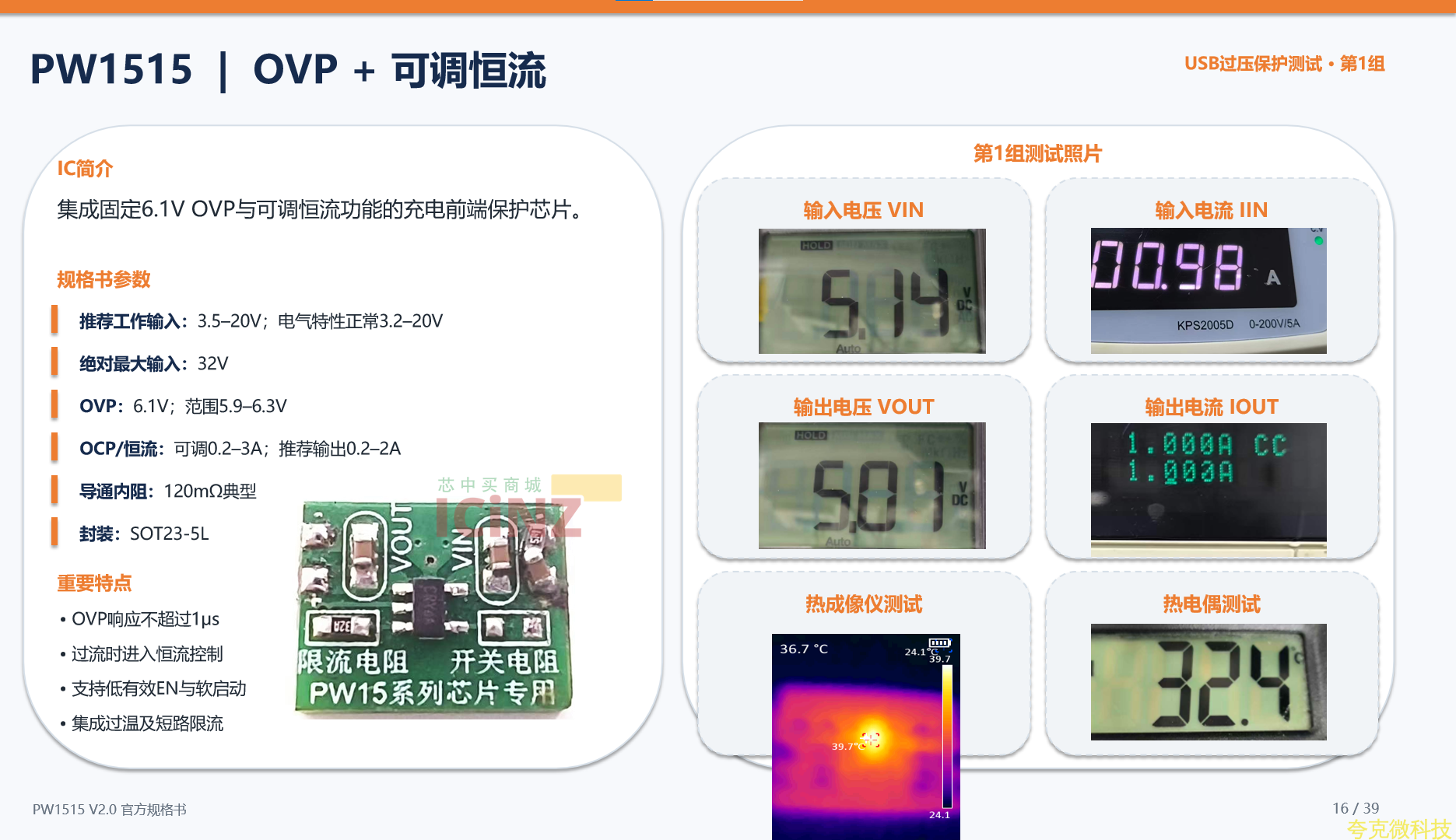

PW1515  |  OVP + 可調恆流

IC簡介

集成固定6.1V OVP與可調恆流功能的充電前端保護芯片。

規格書蔘數

推薦工作輸入：3.5–20V；電氣特性正常3.2–20V

絶對最大輸入：32V

OVP：6.1V；範圍5.9–6.3V

OCP/恆流：可調0.2–3A；推薦輸齣0.2–2A

導通內阻：120mΩ典型

封裝：SOT23-5L

重要特點

• OVP響應不超過1μs

• 過流時進入恆流控製

• 支持低有效EN與軟啟動

• 集成過溫及短路限流

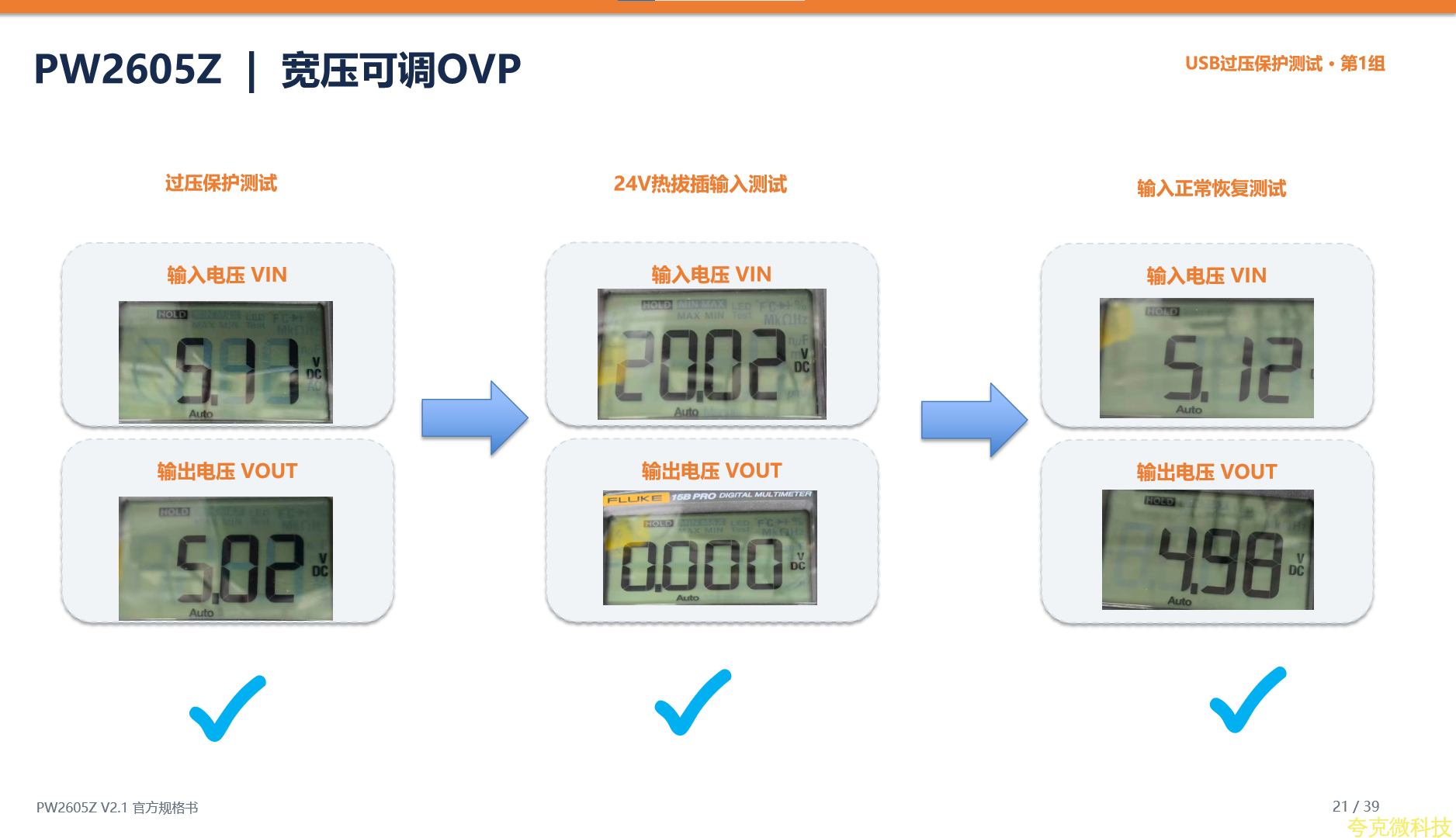

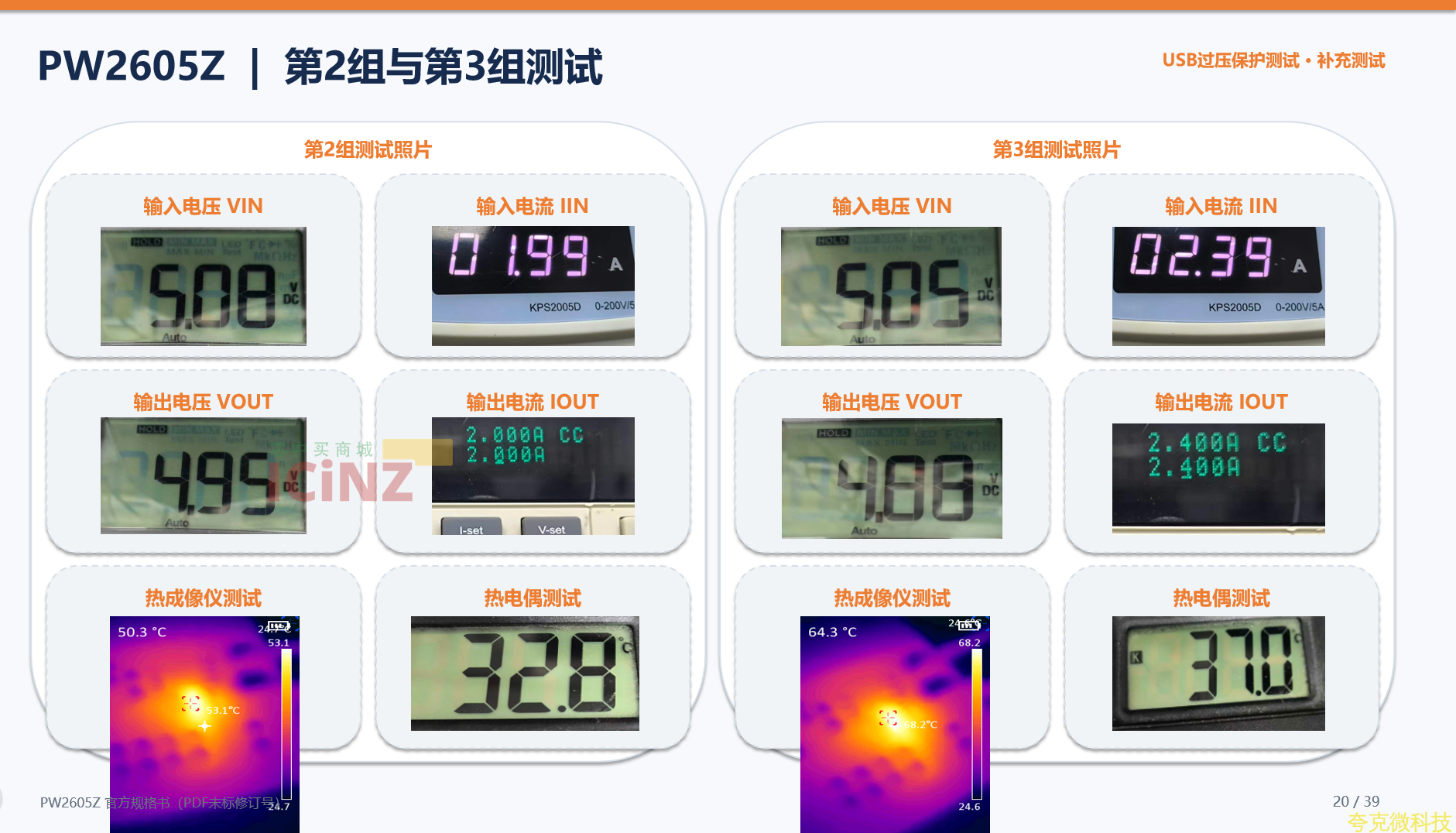

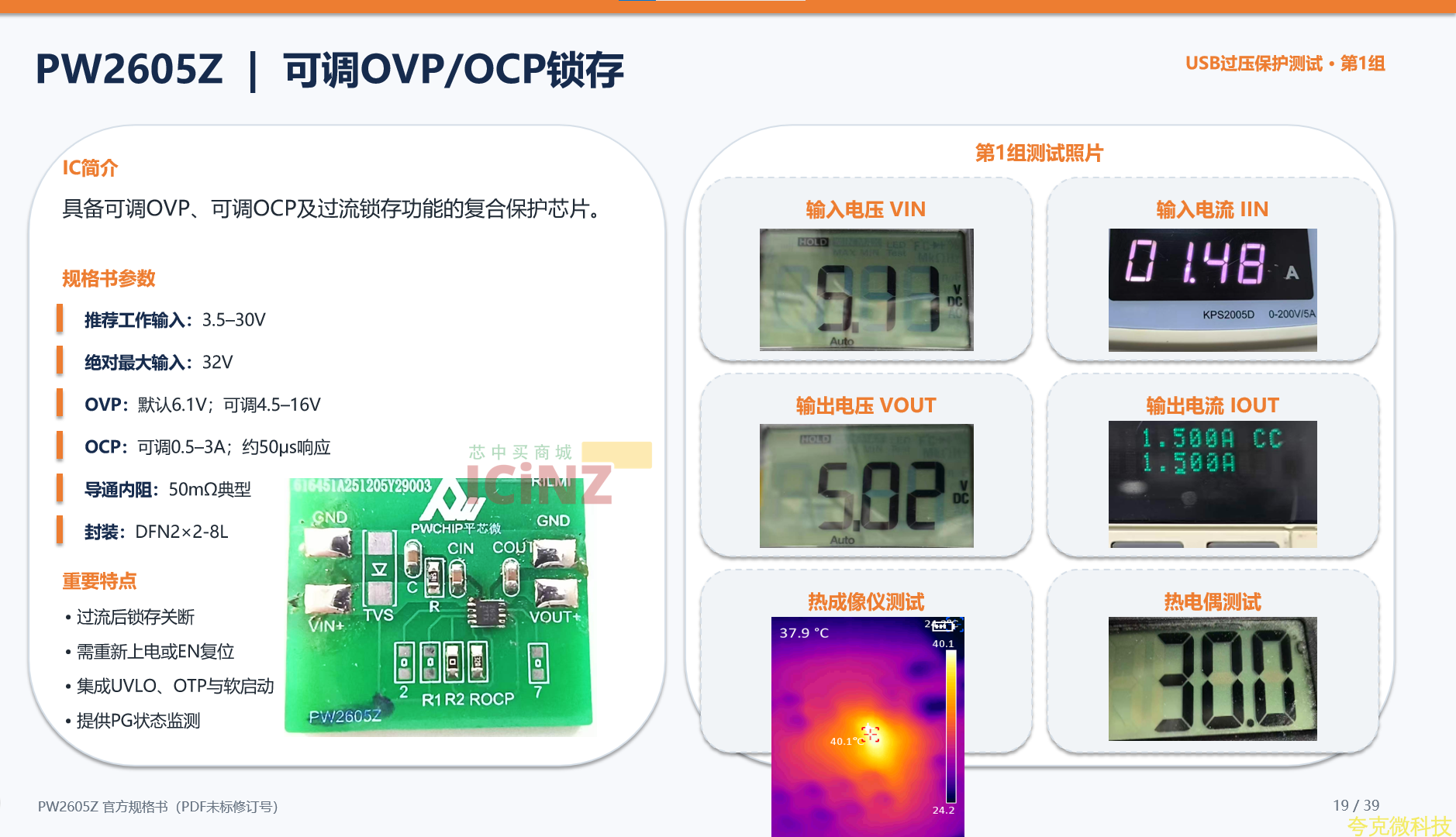

PW2605Z  |  可調OVP/OCP鎖存

IC簡介

具備可調OVP、可調OCP及過流鎖存功能的複閤保護芯片。

規格書蔘數

推薦工作輸入：3.5–30V

絶對最大輸入：32V

OVP：默認6.1V；可調4.5–16V

OCP：可調0.5–3A；約50μs響應

導通內阻：50mΩ典型

封裝：DFN2×2-8L

重要特點

• 過流後鎖存關斷

• 需重新上電或EN複位

• 集成UVLO、OTP與軟啟動

• 提供PG狀態監測

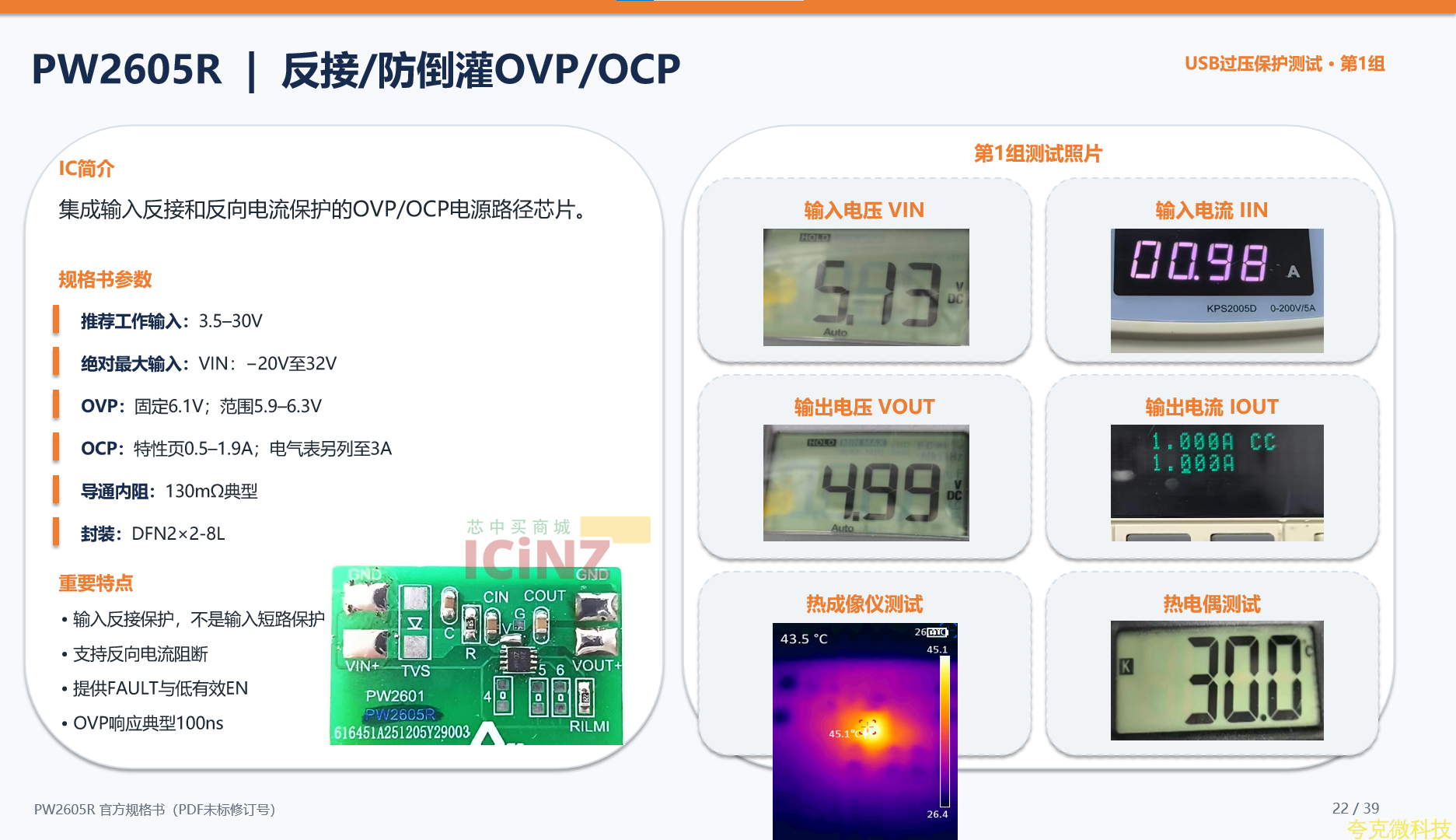

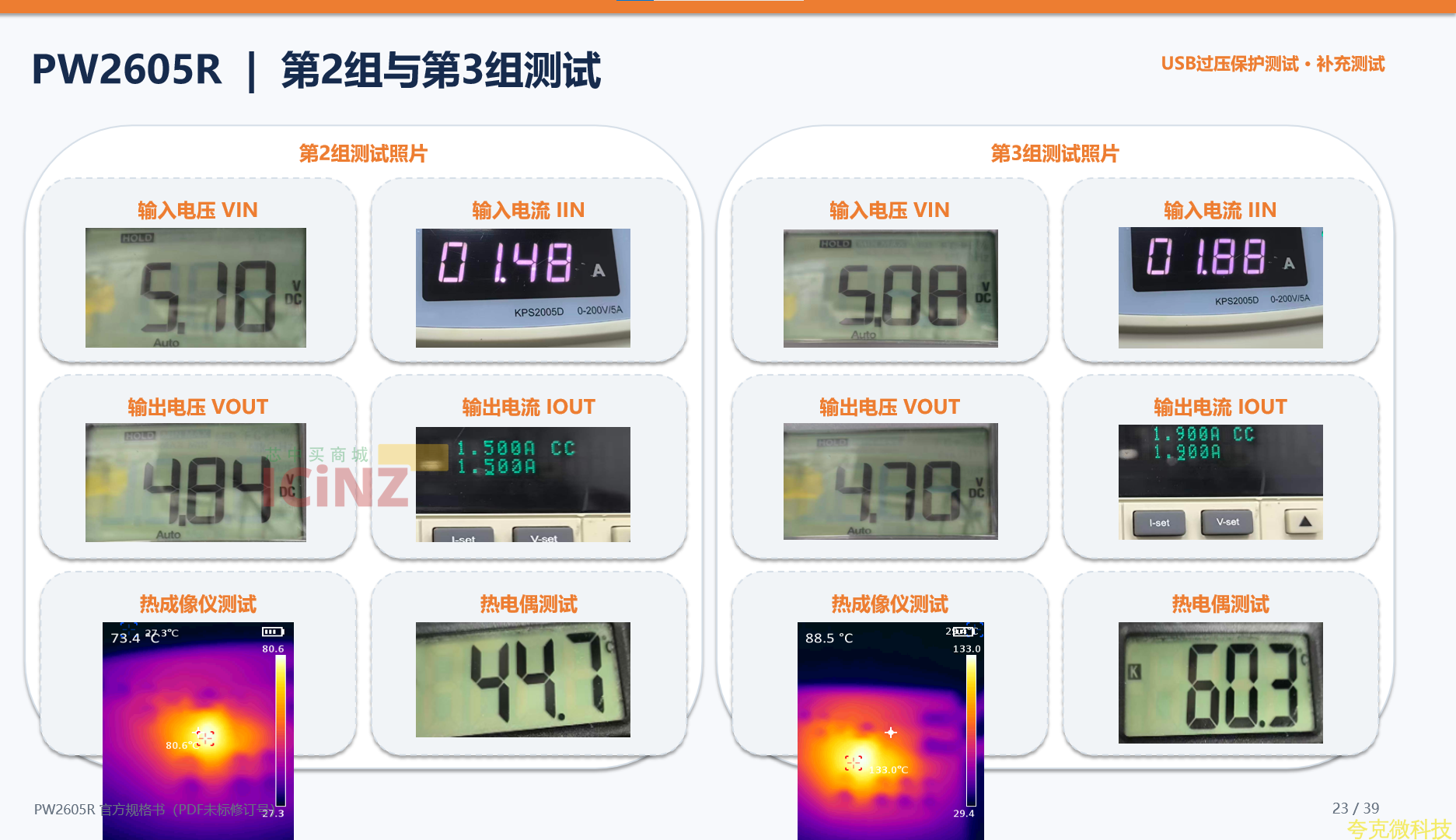

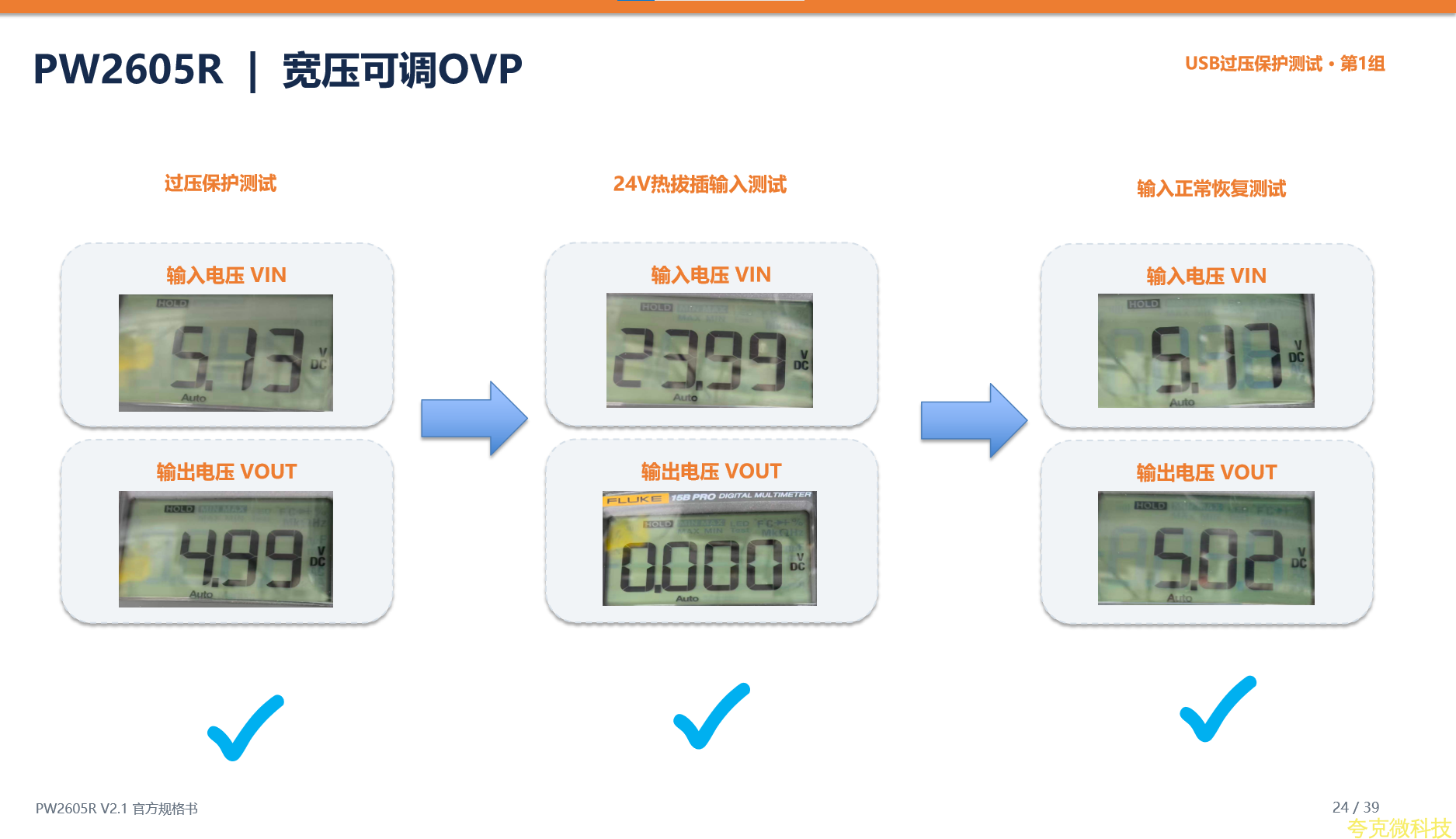

PW2605R  |  反接/防倒灌OVP/OCP

IC簡介

集成輸入反接和反曏電流保護的OVP/OCP電源路徑芯片。

規格書蔘數

推薦工作輸入：3.5–30V

絶對最大輸入：VIN：−20V至32V

OVP：固定6.1V；範圍5.9–6.3V

OCP：特性頁0.5–1.9A；電氣錶另列至3A

導通內阻：130mΩ典型

封裝：DFN2×2-8L

重要特點

• 輸入反接保護，不是輸入短路保護

• 支持反曏電流阻斷

• 提供FAULT與低有效EN

• OVP響應典型100ns

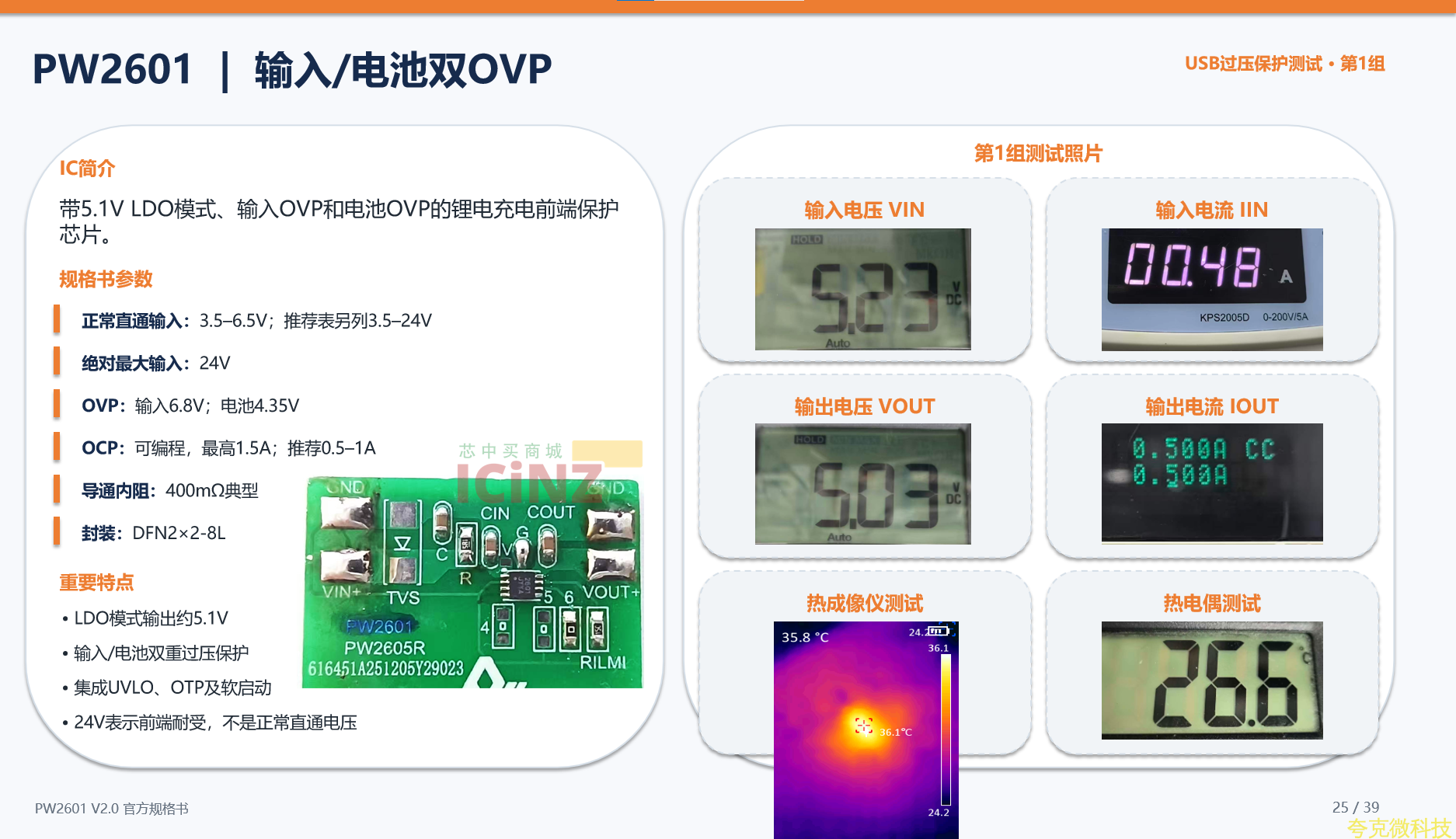

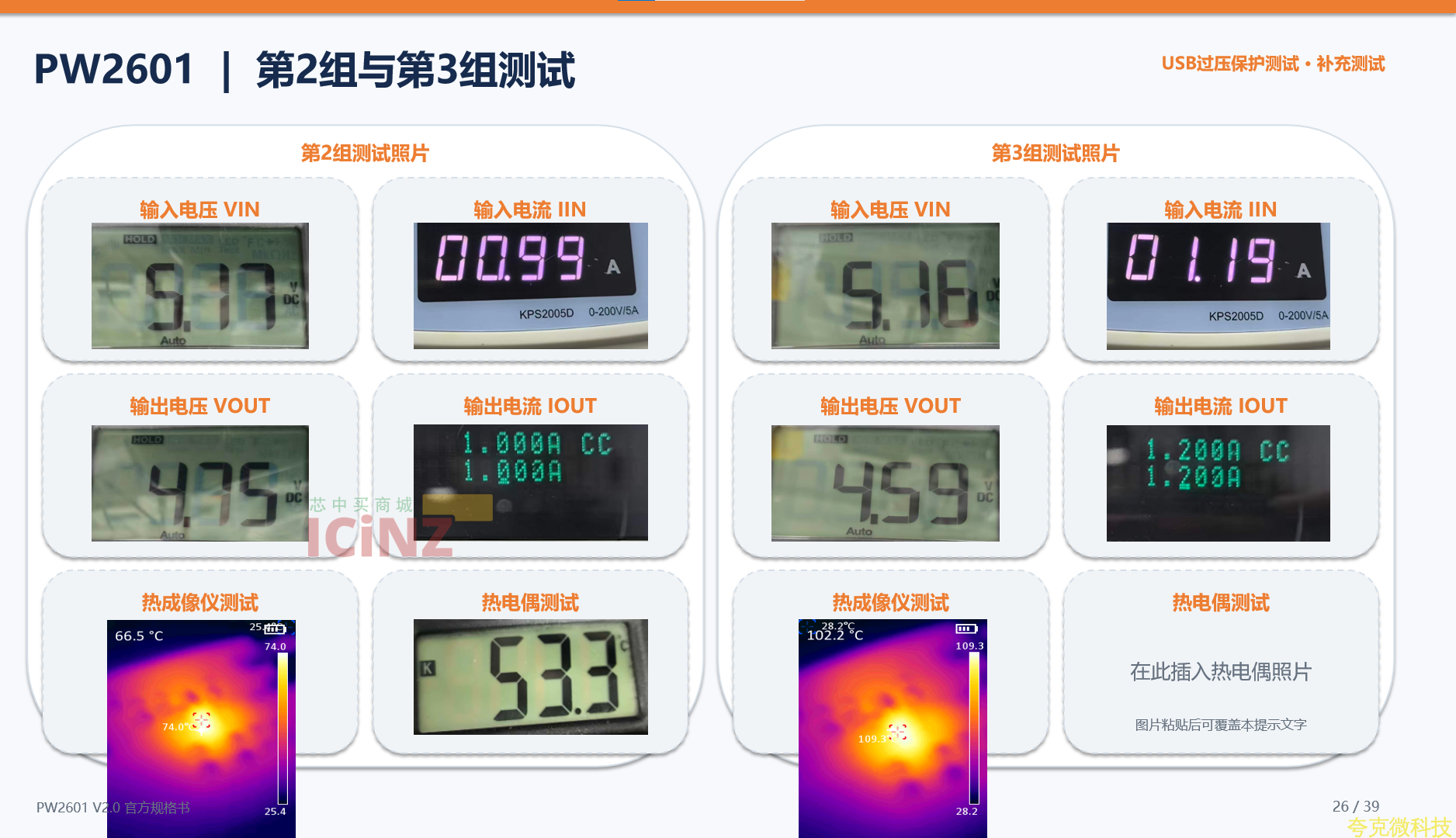

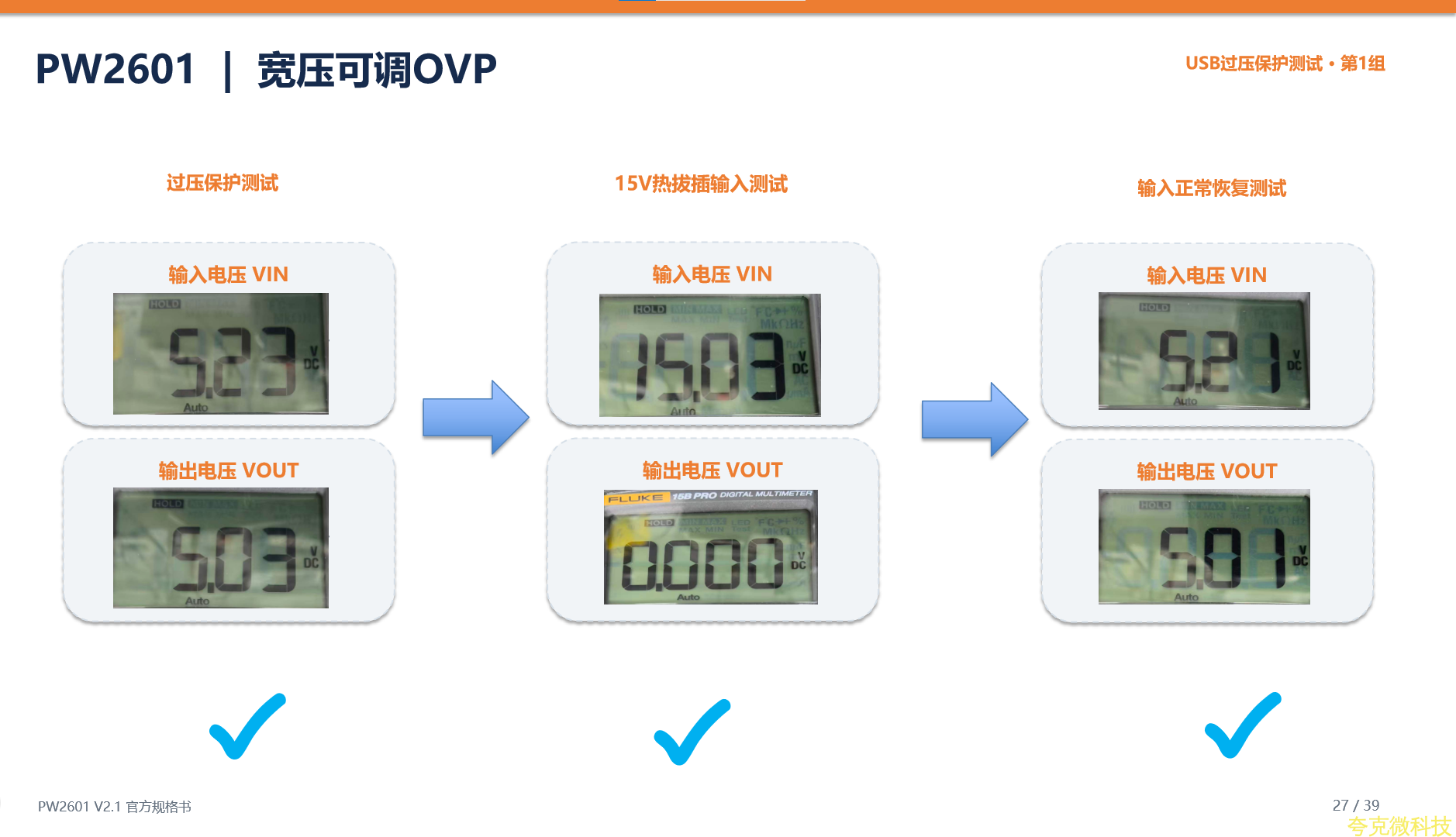

PW2601  |  輸入/電池雙OVP

IC簡介

帶5.1V LDO模式、輸入OVP和電池OVP的鋰電充電前端保護芯片。

規格書蔘數

正常直通輸入：3.5–6.5V；推薦錶另列3.5–24V

絶對最大輸入：24V

OVP：輸入6.8V；電池4.35V

OCP：可編程，最高1.5A；推薦0.5–1A

導通內阻：400mΩ典型

封裝：DFN2×2-8L

重要特點

• LDO模式輸齣約5.1V

• 輸入/電池雙重過壓保護

• 集成UVLO、OTP及軟啟動

• 24V錶示前端耐受，不是正常直通電壓

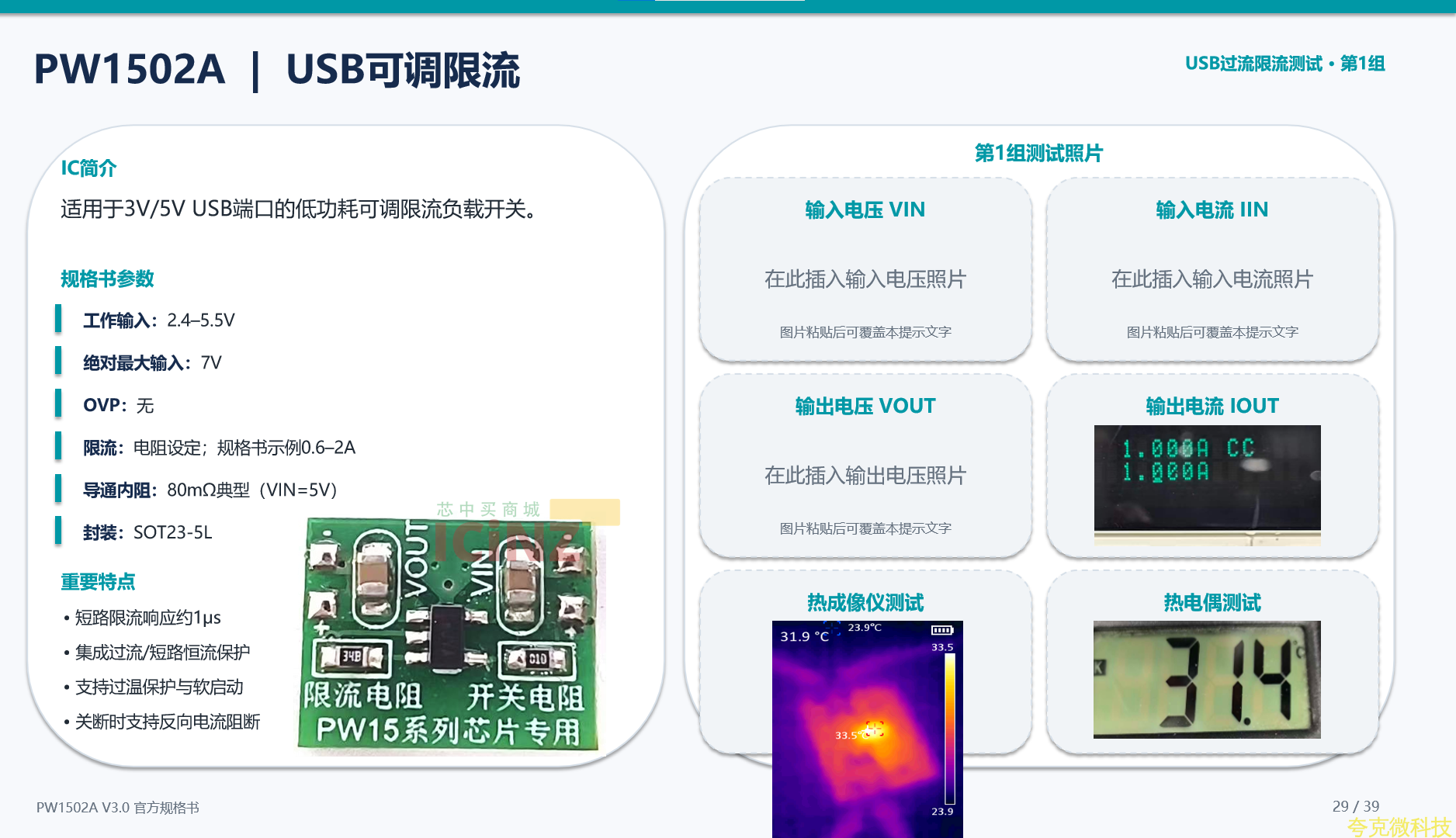

PW1502A  |  USB可調限流

IC簡介

適用於3V/5V USB端口的低功耗可調限流負載開關。

規格書蔘數

工作輸入：2.4–5.5V

絶對最大輸入：7V

OVP：無

限流：電阻設定；規格書示例0.6–2A

導通內阻：80mΩ典型（VIN=5V）

封裝：SOT23-5L

重要特點

• 短路限流響應約1μs

• 集成過流/短路恆流保護

• 支持過溫保護與軟啟動

• 關斷時支持反曏電流阻斷

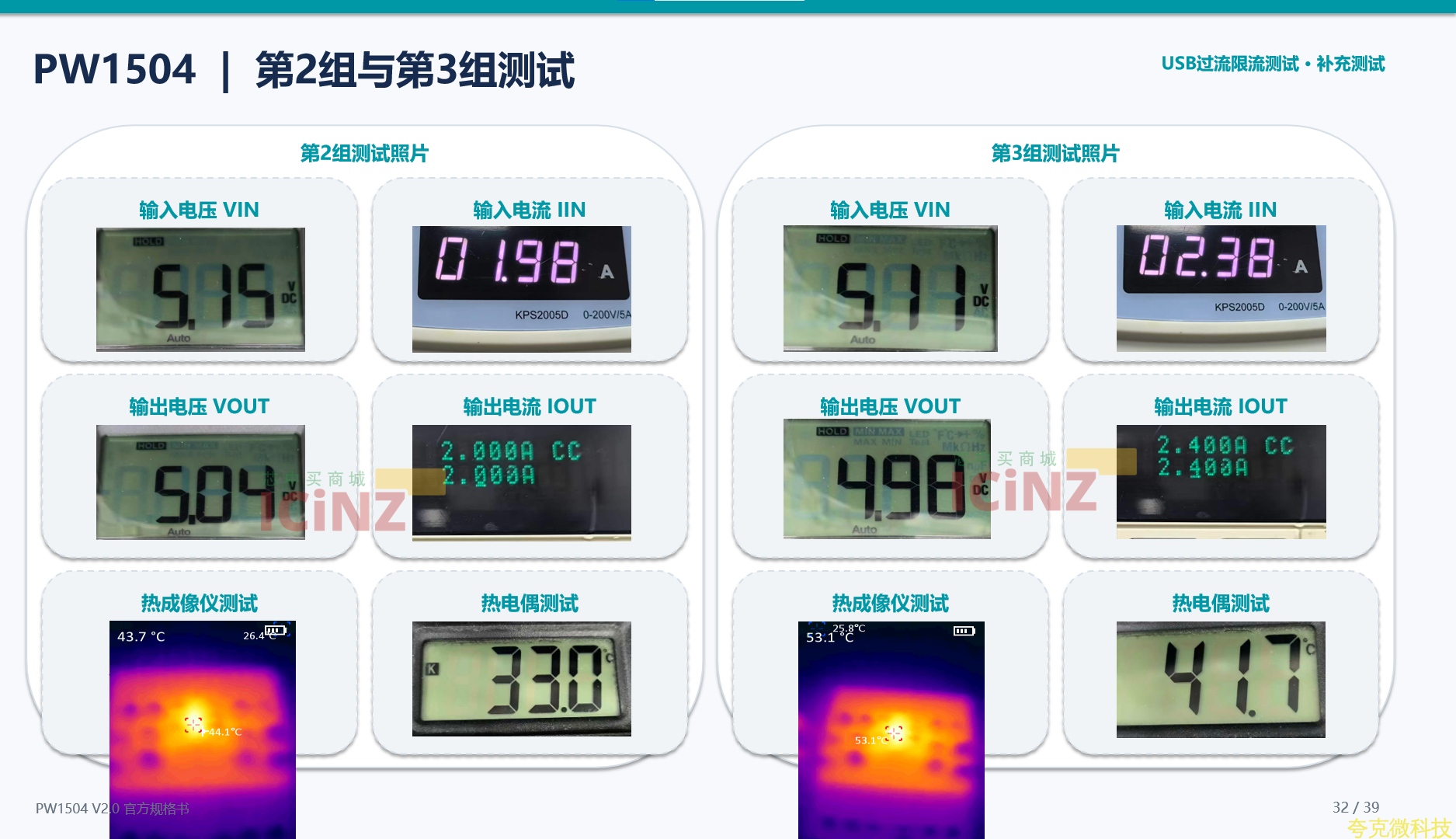

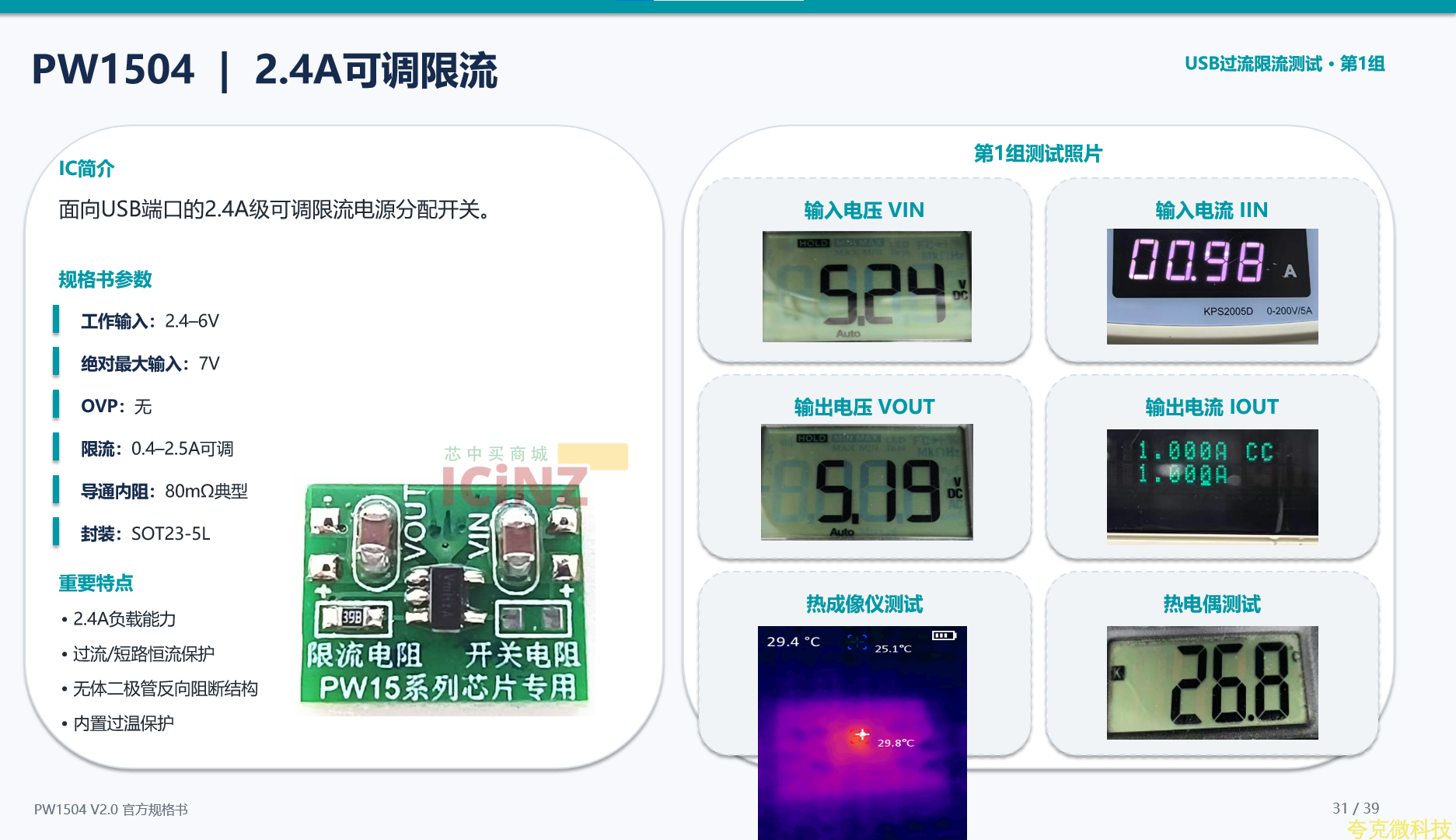

PW1504  |  2.4A可調限流

IC簡介

麵曏USB端口的2.4A級可調限流電源分配開關。

規格書蔘數

工作輸入：2.4–6V

絶對最大輸入：7V

OVP：無

限流：0.4–2.5A可調

導通內阻：80mΩ典型

封裝：SOT23-5L

重要特點

• 2.4A負載能力

• 過流/短路恆流保護

• 無體二極管反曏阻斷結構

• 內置過溫保護

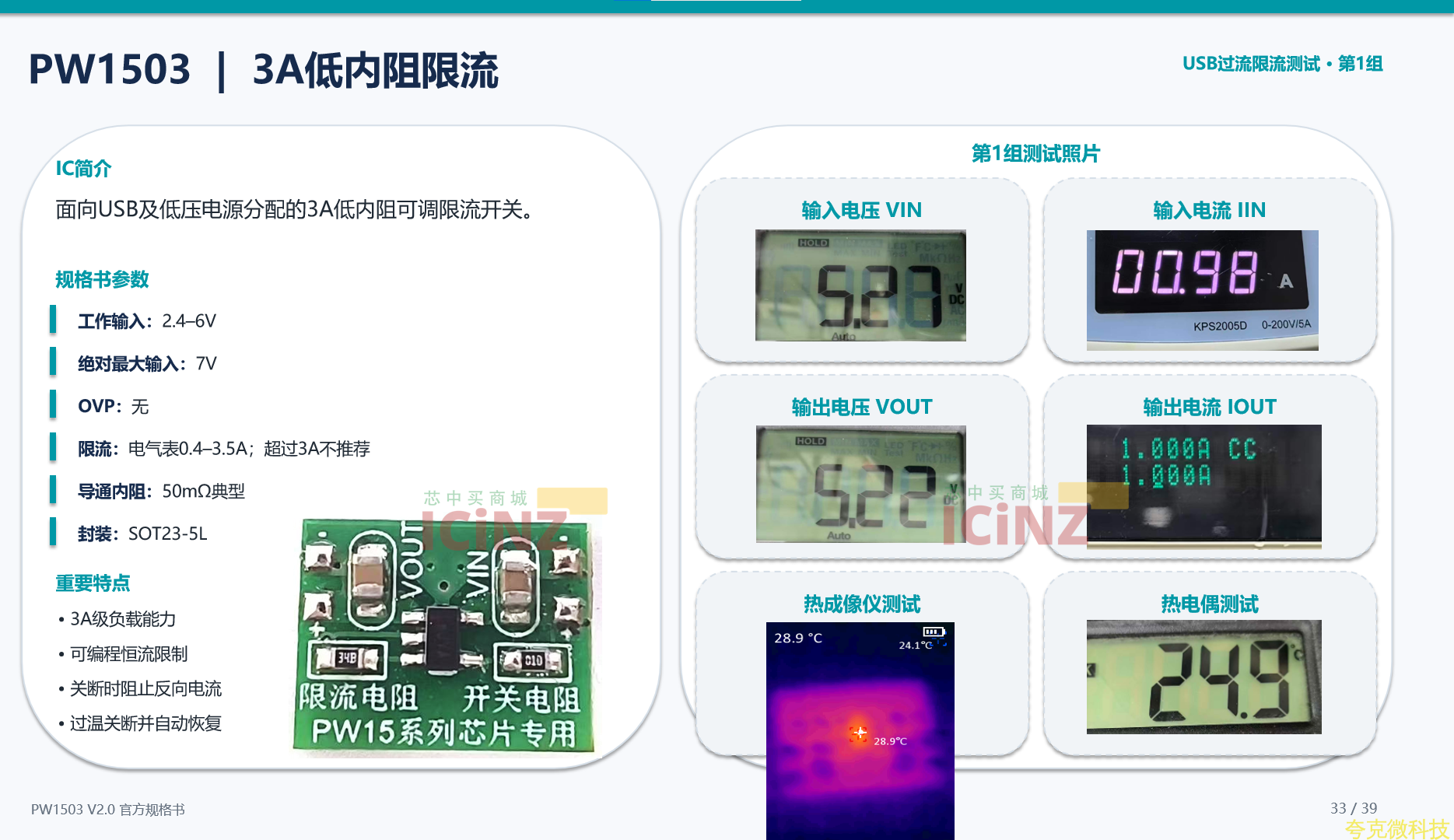

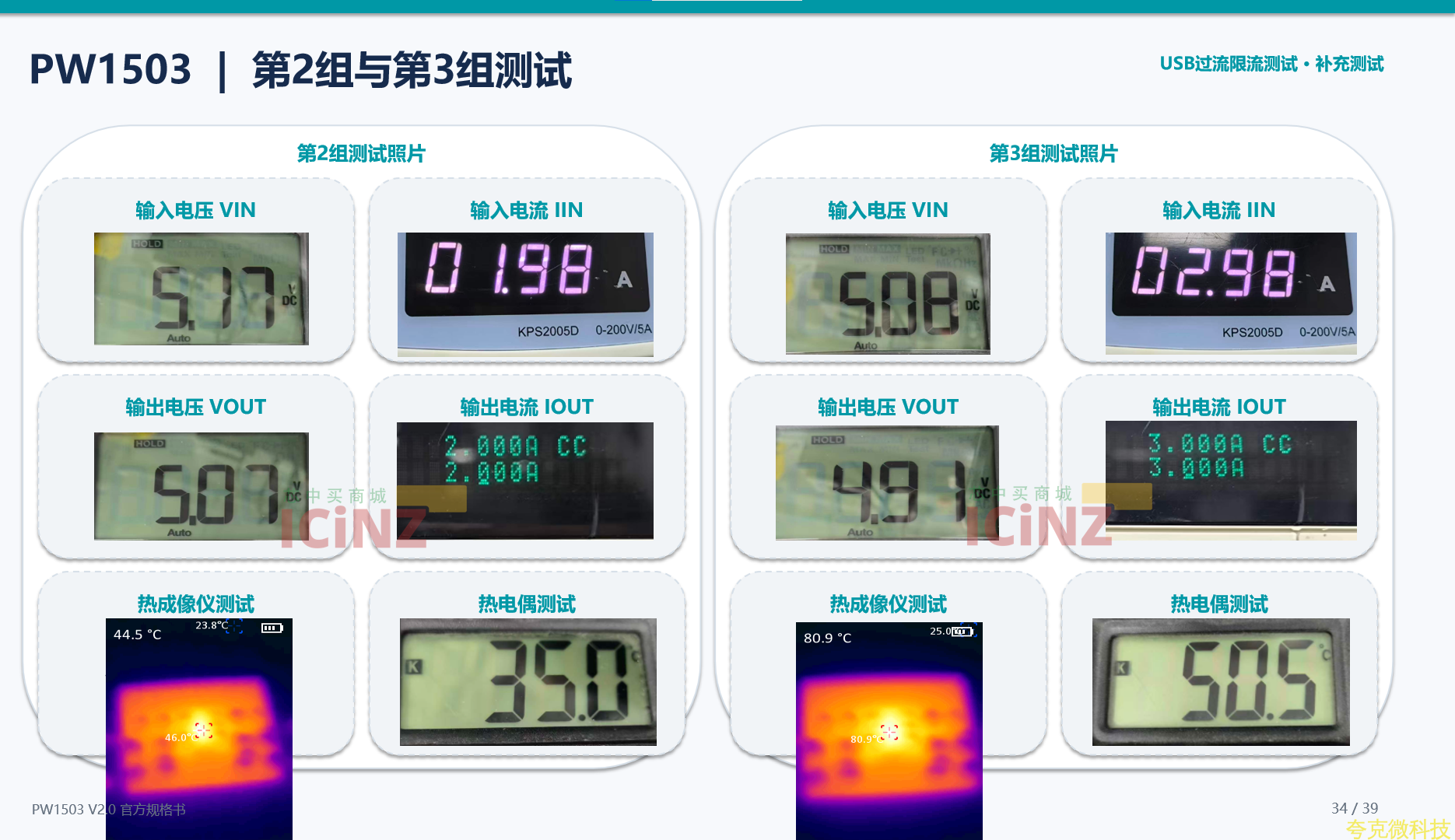

PW1503  |  3A低內阻限流

IC簡介

麵曏USB及低壓電源分配的3A低內阻可調限流開關。

規格書蔘數

工作輸入：2.4–6V

絶對最大輸入：7V

OVP：無

限流：電氣錶0.4–3.5A；超過3A不推薦

導通內阻：50mΩ典型

封裝：SOT23-5L

重要特點

• 3A級負載能力

• 可編程恆流限製

• 關斷時阻止反曏電流

• 過溫關斷併自動恢複

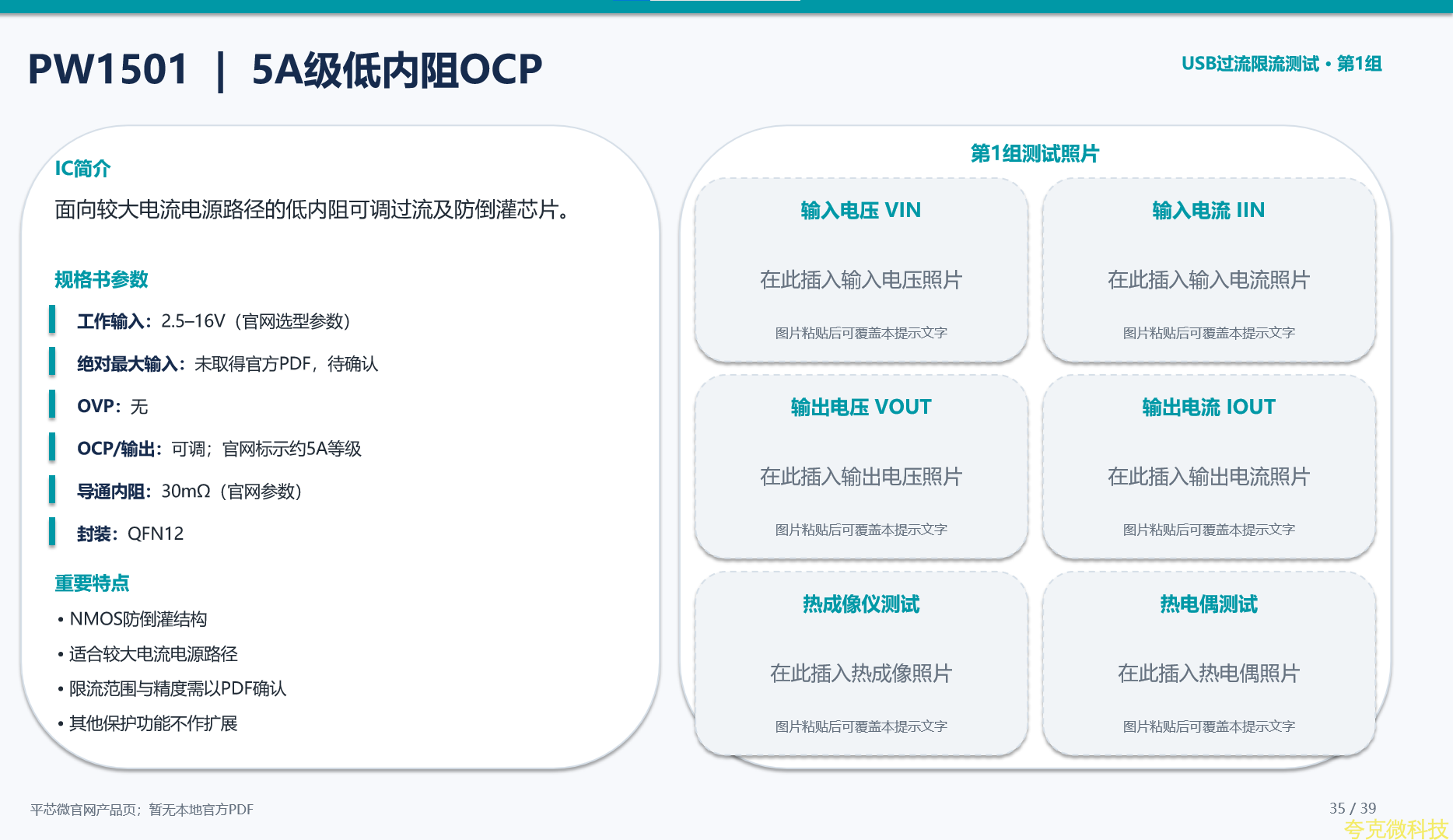

PW1501  |  5A級低內阻OCP

IC簡介

麵曏較大電流電源路徑的低內阻可調過流及防倒灌芯片。

規格書蔘數

工作輸入：2.5–16V（官網選型蔘數）

絶對最大輸入：未取得官方PDF，待確認

OVP：無

OCP/輸齣：可調；官網標示約5A等級

導通內阻：30mΩ（官網蔘數）

封裝：QFN12

重要特點

• NMOS防倒灌結構

• 適閤較大電流電源路徑

• 限流範圍與精度需以PDF確認

• 其他保護功能不作擴展

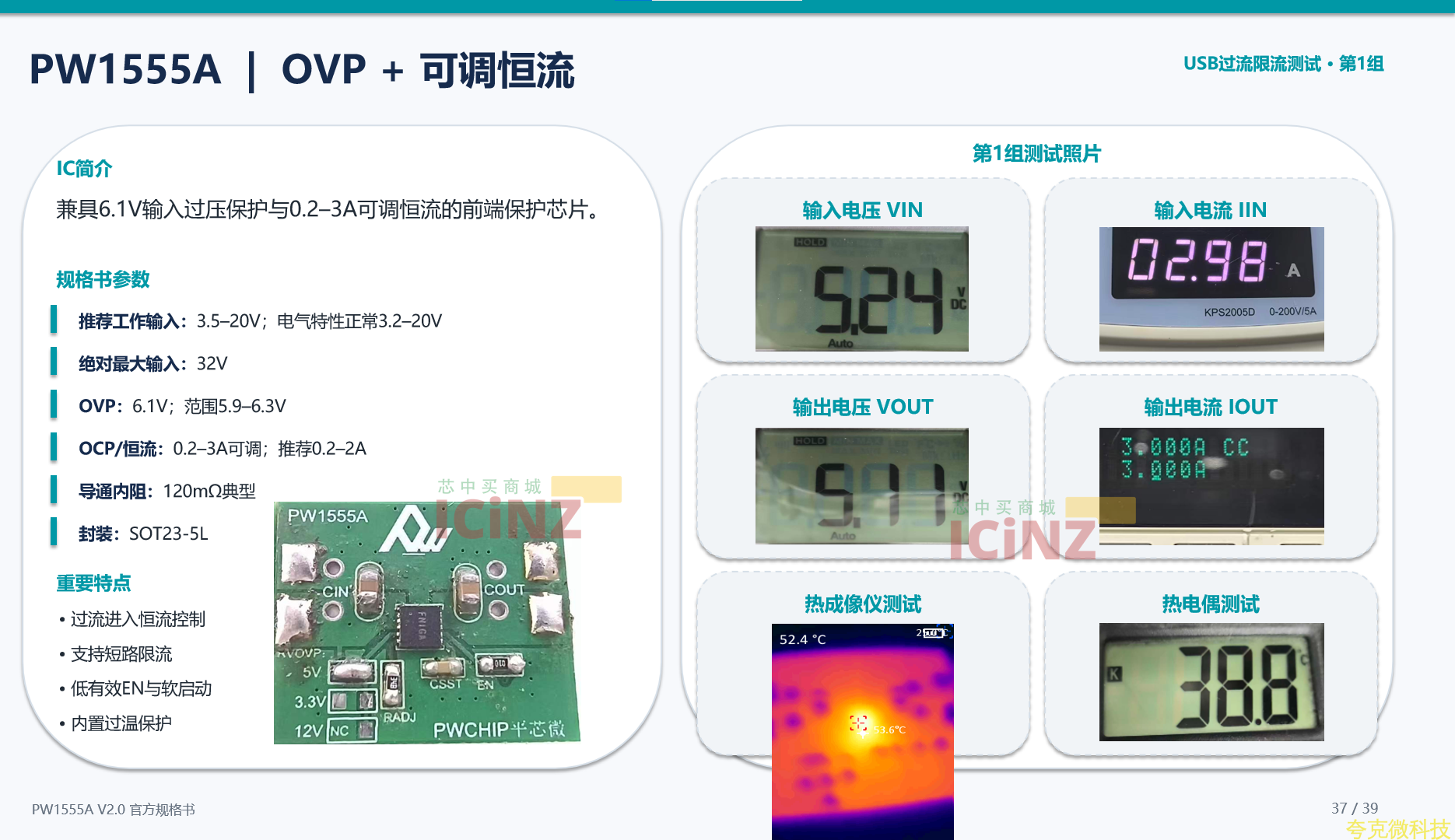

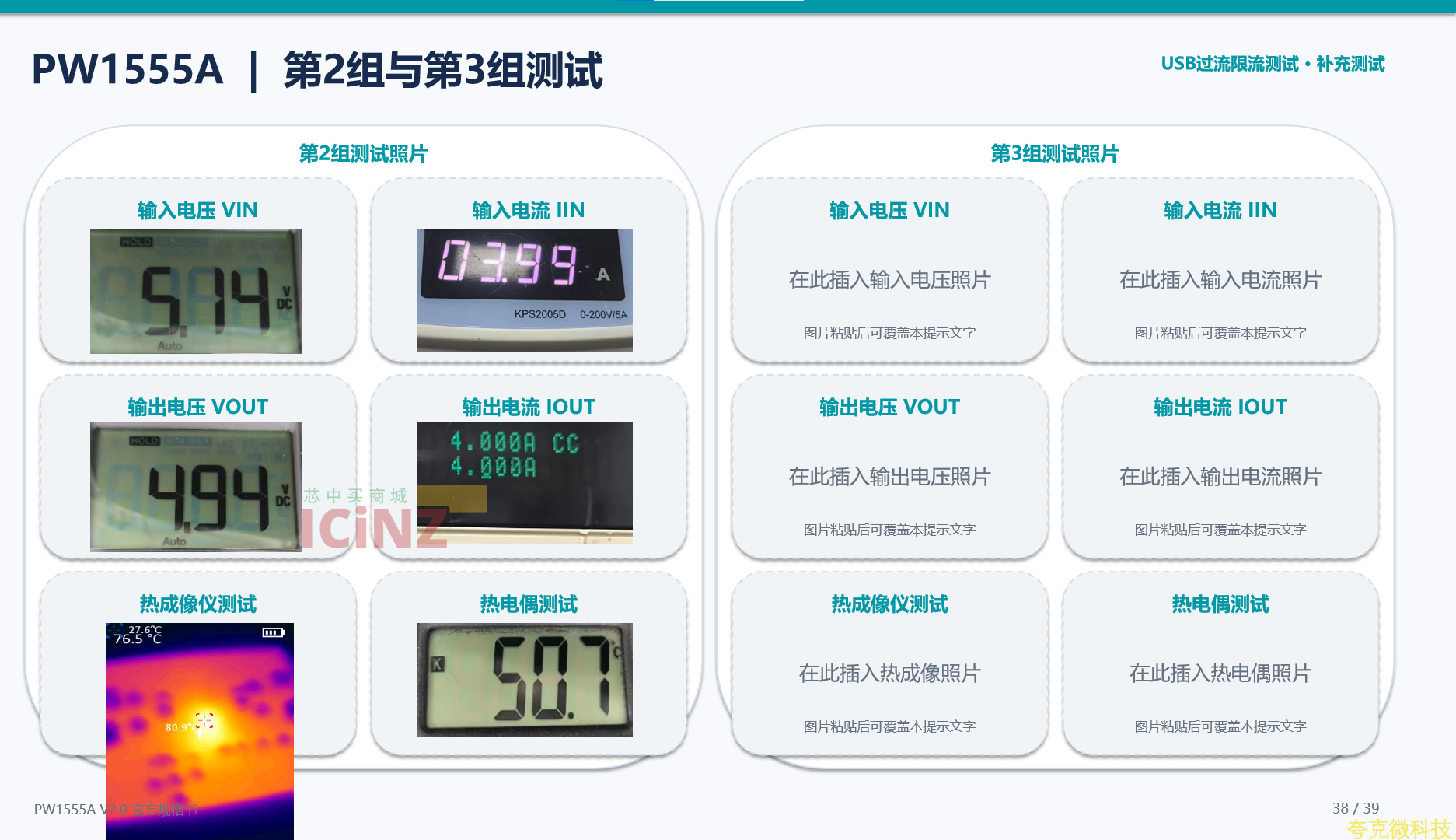

PW1555A  |  OVP + 可調恆流

IC簡介

兼具6.1V輸入過壓保護與0.2–3A可調恆流的前端保護芯片。

規格書蔘數

推薦工作輸入：3.5–20V；電氣特性正常3.2–20V

絶對最大輸入：32V

OVP：6.1V；範圍5.9–6.3V

OCP/恆流：0.2–3A可調；推薦0.2–2A

導通內阻：120mΩ典型

封裝：SOT23-5L

重要特點

• 過流進入恆流控製

• 支持短路限流

• 低有效EN與軟啟動

• 內置過溫保護
