OVP芯片是什麽？與TVS、ESD芯片有什麽區彆？

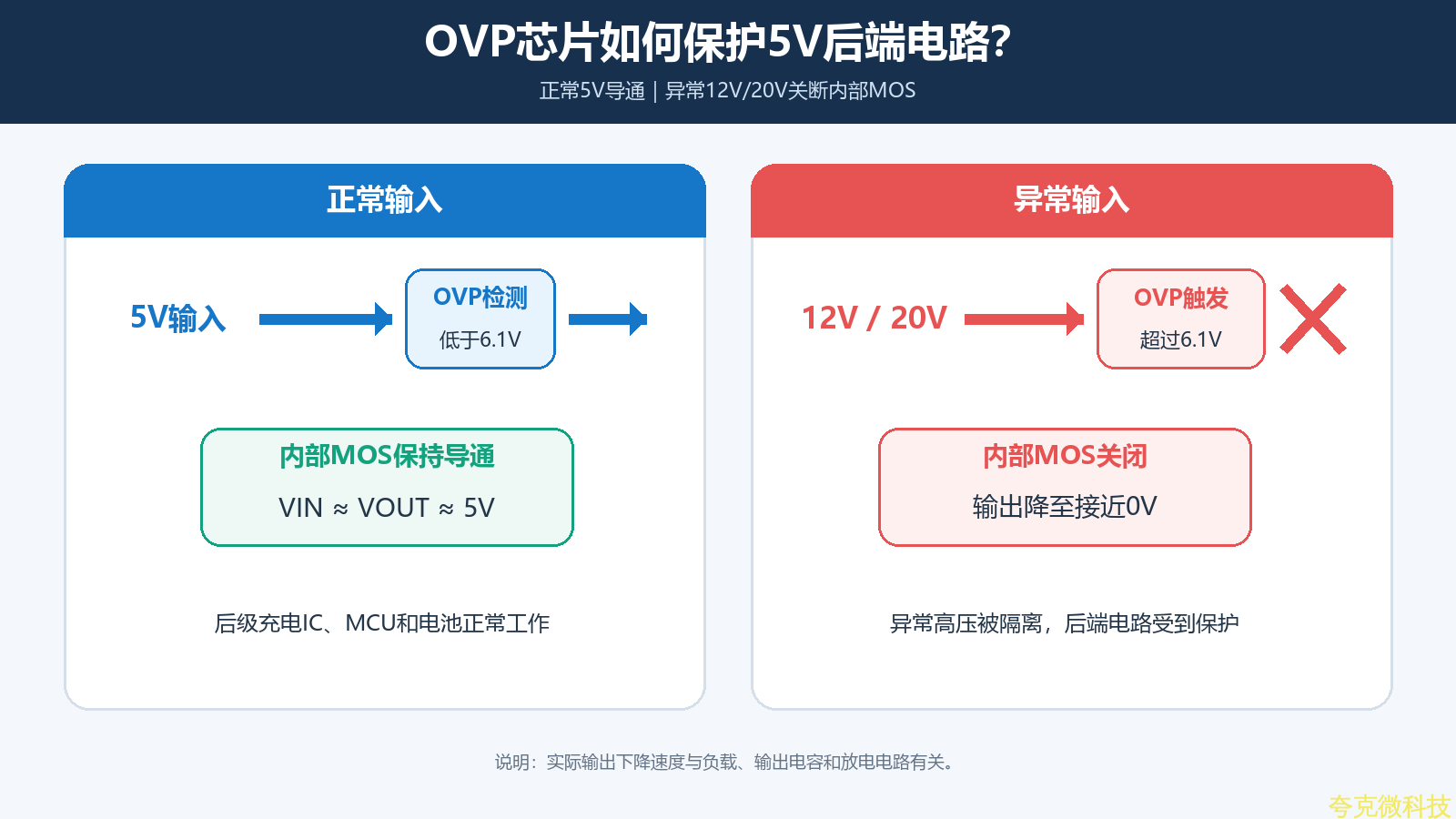

普通USB産品通常隻接受5V輸入。如果誤接12V、20V電源，或者快充電源異常輸齣高壓，後級充電IC、MCU和電池管理電路都可能損壞。OVP芯片的作用，就是在輸入電壓超過設定值時關閉內部MOS，隔離輸入和輸齣，保護後端電路。

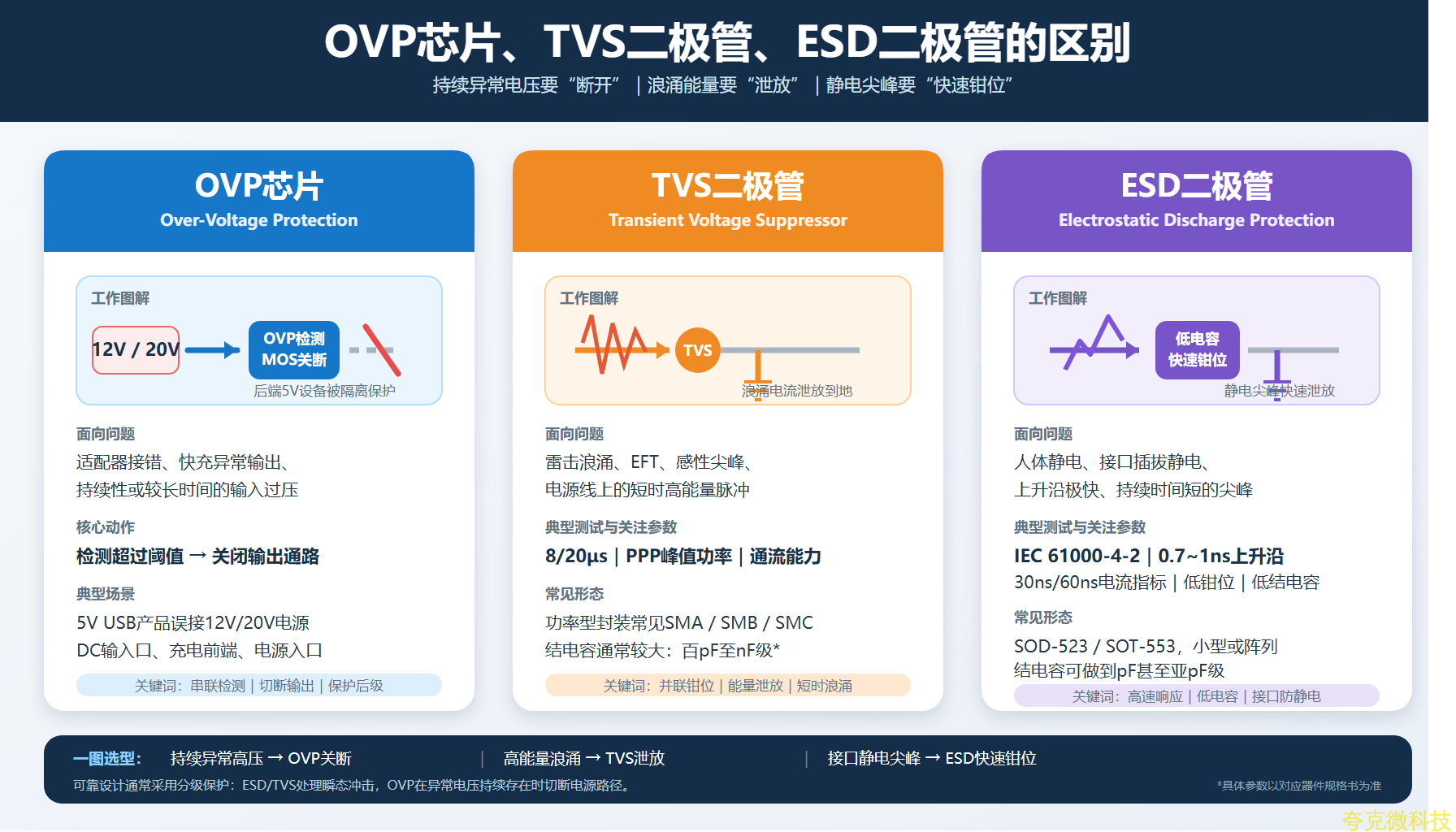

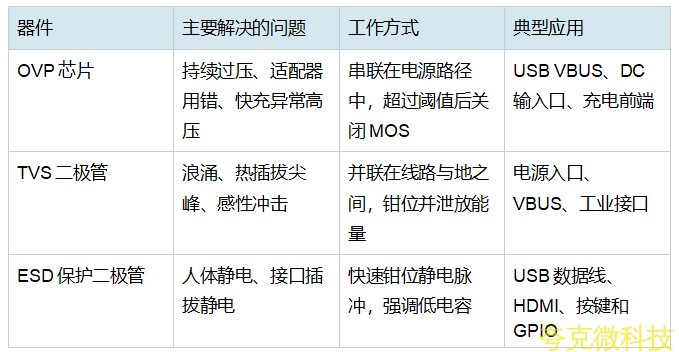

OVP、TVS和ESD有什麽區彆？

簡單理解：ESD負責接口靜電，TVS負責短時浪湧，OVP負責持續高壓斷電。三者不是相互替代關繫。

爲什麽用瞭TVS還需要OVP？

TVS主要處理8/20μs等短時間浪湧。當5V線路持續輸入12V或20V時，TVS可能長時間導通併髮熱，不能代替OVP芯片。

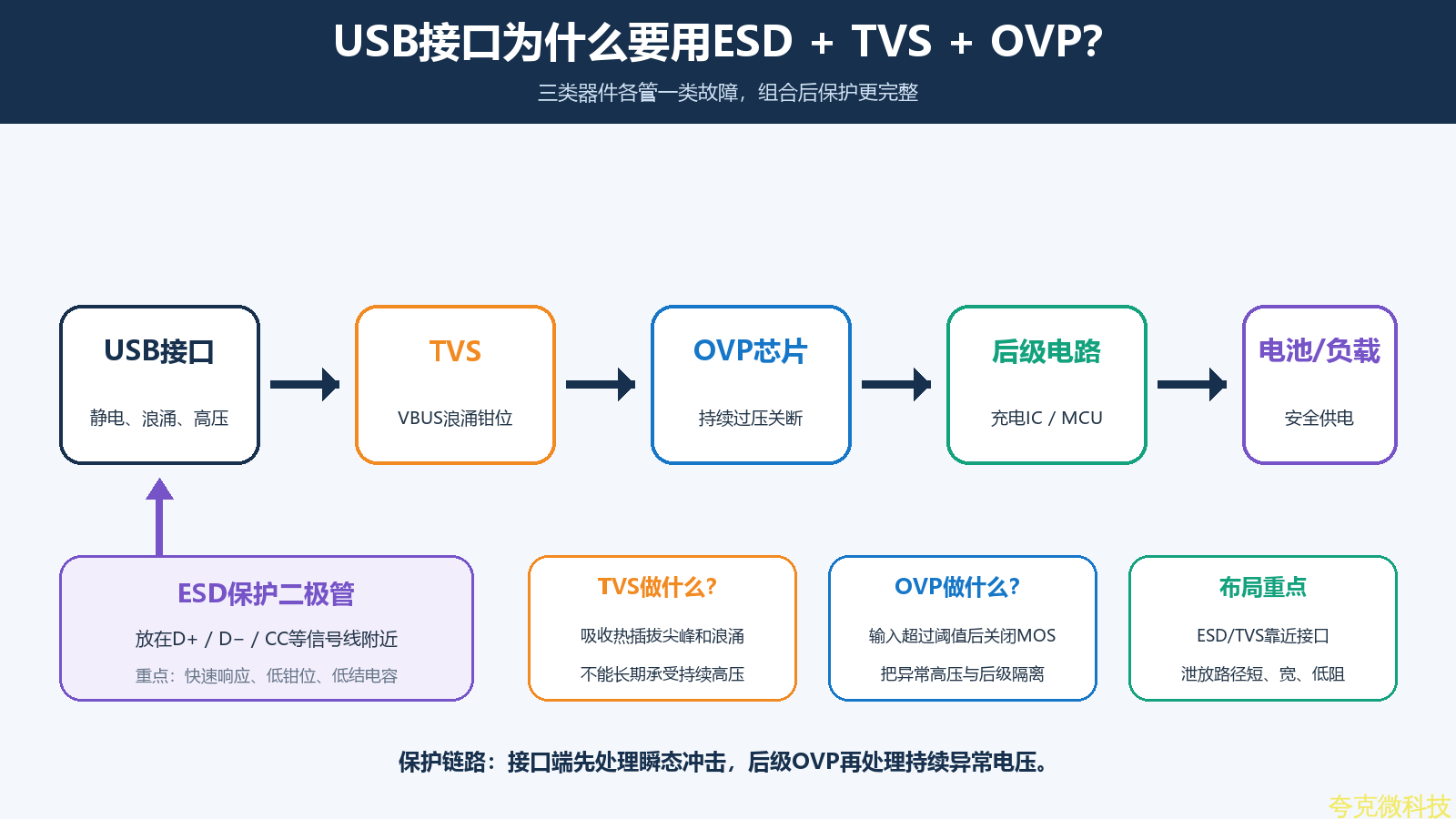

OVP檢測到高壓後會關閉內部MOS，讓異常電壓無法繼續進入後級。因此，品牌USB産品常採用分級保護：

接口 → ESD/TVS瞬態鉗位 → OVP持續過壓隔離 → 後級電路

ESD和TVS應盡量靠近接口，接地路徑要短而寬；OVP則串聯在電源通路中。對於熱插拔尖峰較強的應用，TVS與OVP配閤比單獨使用一種器件更可靠。

OVP選型最容易搞錯什麽？

第一，耐壓不等於OVP閾值。推薦工作電壓是芯片適閤長期工作的範圍，OVP閾值是觸髮關斷的電壓，絶對最大耐壓隻是器件極限值。

第二，峰值電流不等於連續電流。例如PW2609A規格書標示峰值5A、連續3A，不能按5A長期使用。

第三，不能隻看響應時間。PCB寄生蔘數、輸入尖峰、TVS鉗位電壓、輸齣電容和MOS關斷過程都會影響後級實際承受的電壓。

第四，要確認故障恢複方式。自動恢複、恆流、打嗝重試和鎖存關斷適閤的産品不衕。

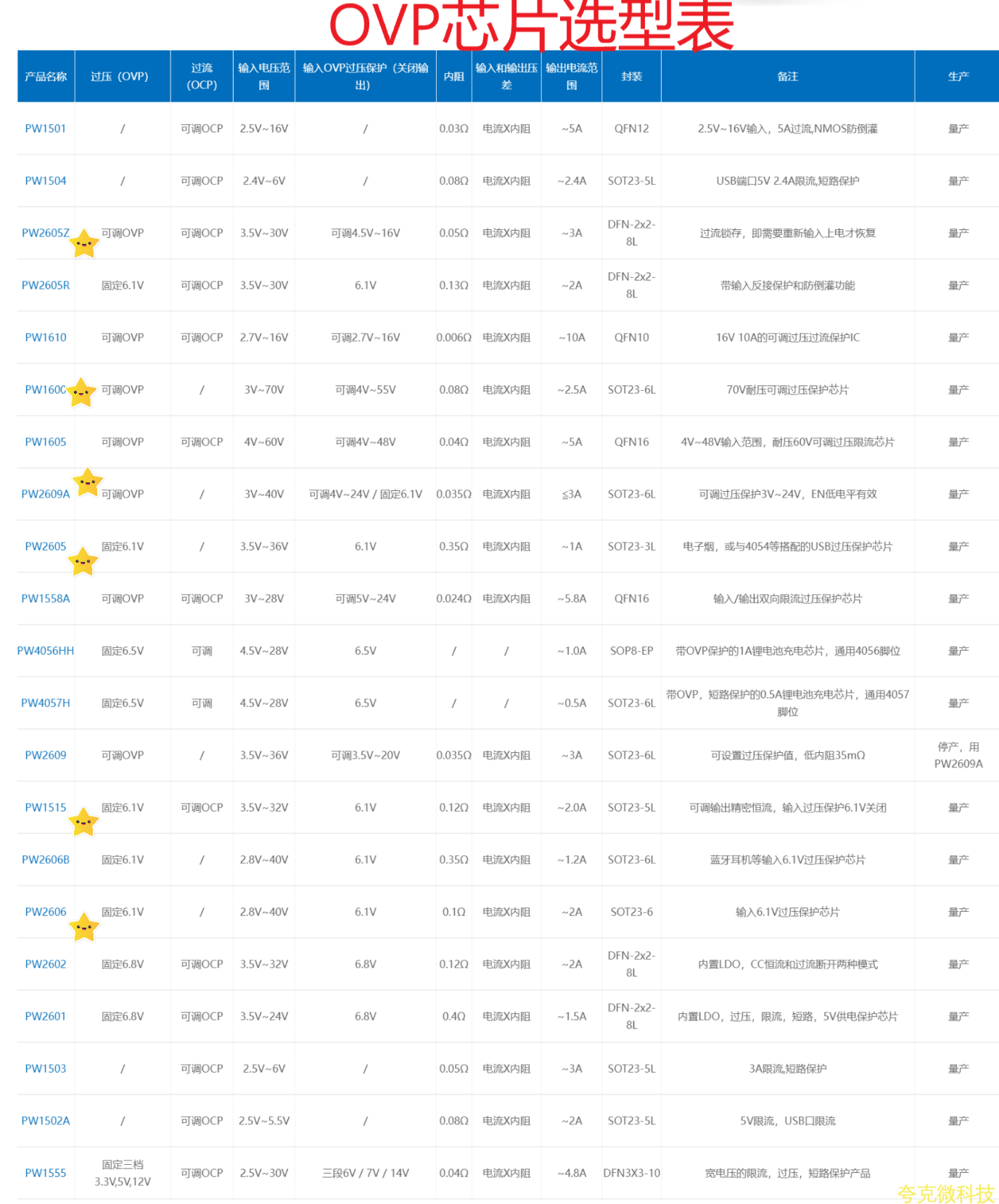

平芯微OVP芯片簡明選型

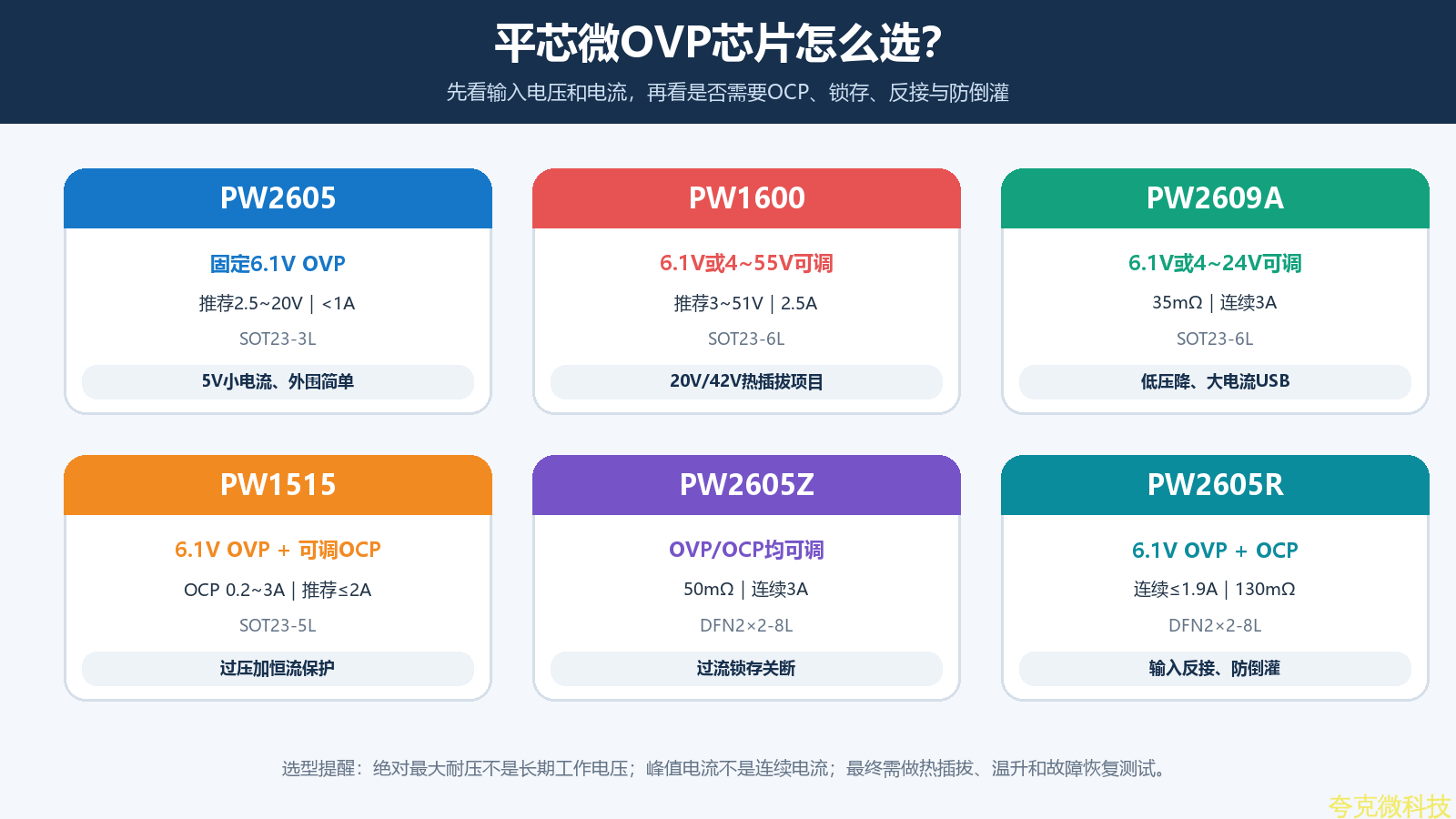

各型號應該怎麽選？

普通5V輸入、負載小於1A，可關註PW2605；需要3A連續電流和較低壓降，可關註PW2609A；客戶要求42V異常輸入、熱插拔測試，可重點評估PW1600。

需要過壓加恆流保護，可關註PW1515；希望過流後鎖存關斷，可選擇PW2605Z；需要輸入反接和防倒灌，可選擇PW2605R。

PW1600支持 42V熱插拔蔘考電路，歐洲玩具必鬚耐42V項目的可靠性測試要求。

總結

OVP芯片的核心不是簡單鉗位，而是在輸入電壓異常時斷開電源路徑。TVS和ESD處理瞬態衝擊，OVP處理持續過壓，三者配閤纔能形成更完整的接口保護。

選擇平芯微OVP芯片時，需要提供正常輸入電壓、最高異常電壓、負載電流、後級耐壓、封裝要求和故障恢複方式，再匹配閤適型號，併完成熱插拔、浪湧、溫陞和恢複測試。
