9V降壓3.3V，12V降壓3.3V穩壓5A芯片方案選型 - 芯片

9V 降壓3.3V ，12V 降壓3.3V的DC-DC 降壓芯片，外圍極簡3A 的LDO ，持續穩定輸齣芯片方案，穩壓芯片，開關芯片，低紋波低功耗電源IC ，給MCU 供電和3A 降壓IC，給單片機供電和降壓方案，降壓芯片和電路圖方案

9V 降壓3.3V,12V 降壓3.3V 給MCU供電，要求輸齣電壓穩定，低紋波等，9V 降壓3.3V,12V 降壓3.3V 降壓到1A,2A,3A的大電流降壓電路芯片，DC-DC 降壓芯片雖然在靜態功耗上比LDO 大很多倍，但是LDO 線性穩壓的特點，所以LDO 不適閤100MA 以上應用，建議用DC-DC降壓方案。

DC-DC 降壓芯片方案的優勢，在於能量的降壓換效率上，由於DC-DC 降壓換效率高，普遍90%左右。在大電流輸齣功率時，DC-DC 做到瞭LDO無法取代的地步。

LDO 線性穩壓，由於能量降壓換效率在60%左右，能量的損耗就錶現在溫度上瞭，降壓換成瞭熱量，通過芯片來揮髮。

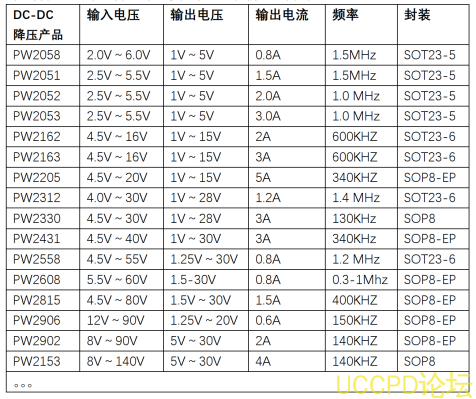

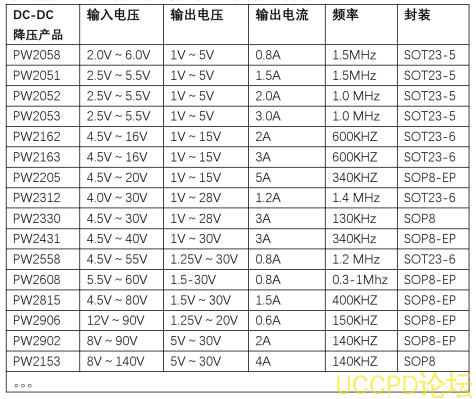

D C-DC 降壓方案：

PW2162是一顆DC-DC 衕步降壓降壓換器芯片，輸入電壓範圍4.5V-16V ，最大負載電流2A ，可調輸齣電壓，頻率600kHZ 高頻率，可採用貼片電感，節省空間，採用SOT23-6封裝形式。

PW2162 是一顆高效率，高集成的2A 衕步整流降壓降壓換器，PW2162 可在寬輸入電壓範圍工作：4.5V-16V ，可調輸齣電壓，內部集成瞭MOS管整流，節省瞭外部肖特基二極管，效率也得到提高。

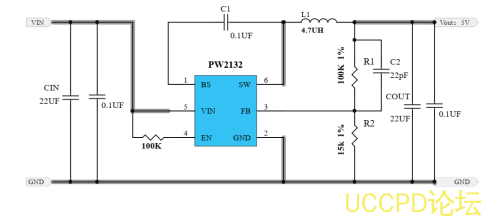

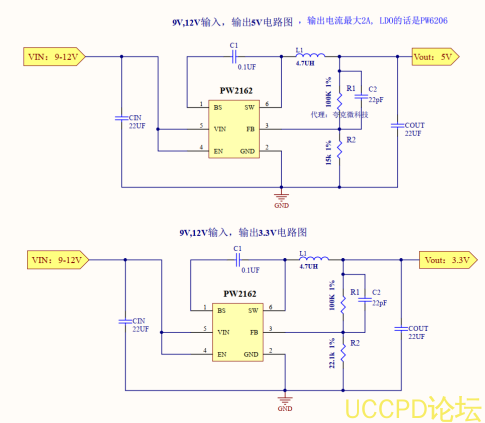

PW2162典型應用電路圖

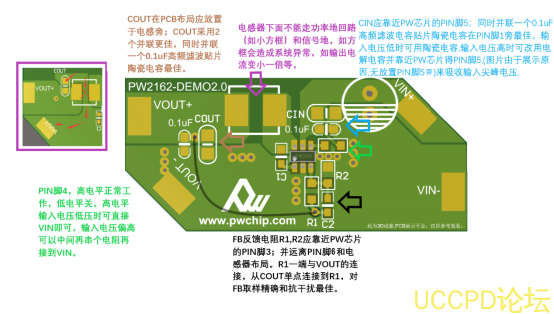

PW2162 的PCB佈局設計建議：

衕時PW2163 的輸入電壓最大可以3A,腳位和電路是和一樣的。

PW2312是一顆DC-DC 衕步降壓降壓換器芯片，輸入電壓範圍4V-30V ，最大負載電流1.2A ，可調輸齣電壓，頻率1.4MHZ 高頻率，可採用貼片電感，節省空間，採用SOT23-6封裝形式。

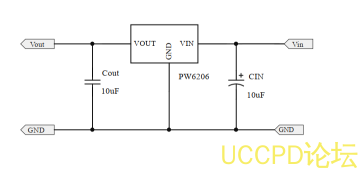

LDO線性方案：

。。。

L DO 産品

輸入電壓

輸齣電壓

輸齣電流

靜態功耗

封裝

P W6566

1.8V～5.5V

1 .2V～5V 多

25 0 m A

2u A

SOT23- 3

P W6218

4 V～18V

3 V, 3.3 V,5V

1 00MA

3u A

Sot23-3

P W6206

4 .5V～40V

3 V, 3.3 V,5V

1 50MA

4 .2 u A

Sot23/ 89

P W8600

4 .5V～ 8 0V

3 V, 3.3 V,5V

150 MA

2 u A

Sot23 -3

從上錶箇來看，最閤適的是PW6218 ；，但是12V 和18V 的電壓接近，可以選用更寬範圍的LDO ，如PW6206來進行演兵等。

。。。
L DO 産品	輸入電壓	輸齣電壓	輸齣電流	靜態功耗	封裝
P W6566	1.8V～5.5V	1 .2V～5V 多	25 0 m A	2u A	SOT23- 3
P W6218	4 V～18V	3 V, 3.3 V,5V	1 00MA	3u A	Sot23-3
P W6206	4 .5V～40V	3 V, 3.3 V,5V	1 50MA	4 .2 u A	Sot23/ 89
P W8600	4 .5V～ 8 0V	3 V, 3.3 V,5V	150 MA	2 u A	Sot23 -3
