为什么5V设备还会被12V、20V烧坏？过压保护芯片作用解析 - 芯片

过压保护芯片是什么？四个电压参数如何一眼看懂？

在USB接口、DC输入口、充电设备和电池供电产品中，输入端本来只需要5V，却可能因为适配器误插、快充电源异常、热插拔尖峰或线路故障而出现更高电压。一旦高压直接进入后级，充电IC、MCU、传感器和电池管理电路都可能损坏。

过压保护芯片的作用，就是在异常电压进入后级之前，把电源通路切断。

什么是过压保护芯片？

过压保护芯片也叫OVP芯片，OVP是Over Voltage Protection的缩写。它通常串联在电源输入与后级负载之间，内部包含电压检测电路、控制逻辑和功率MOS管。

输入电压正常时，内部MOS导通，电源由VIN传到VOUT；输入电压达到OVP阈值时，芯片关闭内部MOS，使输入与输出隔离，避免异常高压继续进入后级。

需要特别说明：过压保护芯片不是降压芯片。20V输入触发保护后，它不是把20V变成5V，而是直接关断输出。只有输入电压回到安全范围，并满足芯片的恢复条件后，输出才可能重新开启。

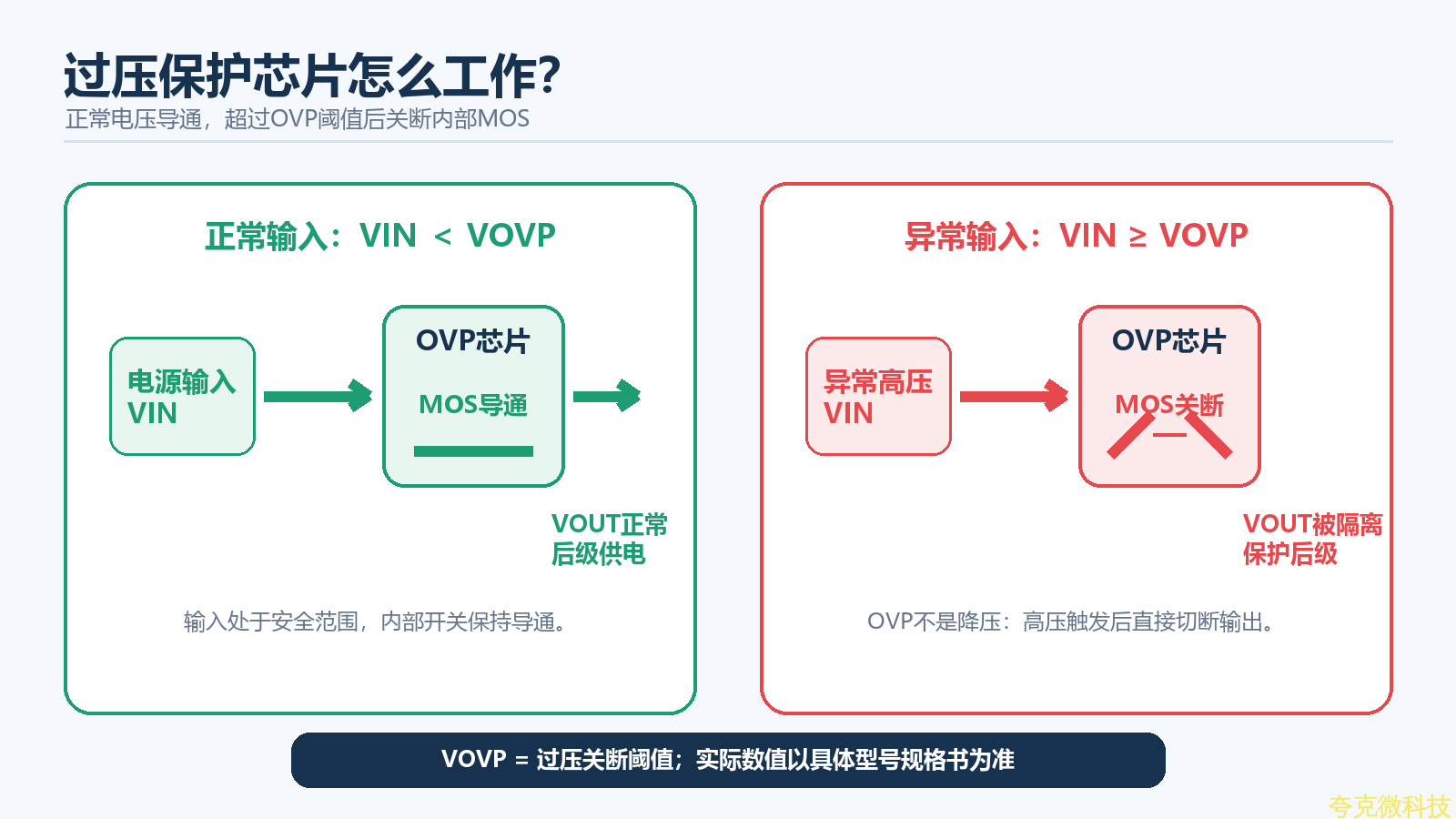

过压保护芯片正常导通与异常高压关断原理

过压保护芯片有什么作用？

第一，防止适配器误接。例如5V产品误插12V或20V适配器时，OVP芯片可以先关断电源路径，避免后级直接承受高压。

第二，防止快充电源异常高压进入普通5V设备。正常情况下，快充电源需要协议握手才会升压，但产品仍可能面对电源故障、接口异常或测试工况。OVP可以作为硬件级保护屏障。

第三，提高热插拔可靠性。插拔电源时，线缆电感和输入电容可能形成瞬态尖峰。OVP能够处理持续过压；若尖峰能量较大，通常还应在接口附近配合TVS器件。

第四，隔离前级故障。当前级电源失控或线路异常时，OVP芯片通过关闭MOS，降低故障继续传递到充电IC、MCU和电池的风险。

部分过压保护芯片还集成过流保护、短路保护、输入反接、防倒灌、故障指示、自动恢复或锁存关断等功能。具体功能必须以对应型号规格书为准。

为什么要加过压保护芯片？

很多后级芯片只能在较窄的电压范围内工作。即使器件手册写有绝对最大耐压，也不代表它能在该电压下持续正常运行。把后级器件直接暴露在外部接口上，等于让充电器、适配器、线缆和用户操作共同决定产品是否安全。

增加过压保护芯片，相当于在电源入口设置一道可主动关断的“电子闸门”。正常电压通过，异常高压被隔离。对于USB 5V设备、DC输入产品、充电前端、智能硬件、仪器仪表和电池供电设备，这种保护通常比单纯依赖后级芯片耐压更可靠。

TVS和ESD不能完全代替OVP。ESD器件主要处理人体静电等极快速脉冲，TVS主要处理浪涌和热插拔尖峰，OVP则处理适配器误接和持续过压。完整的接口保护可以理解为：

接口 → ESD/TVS瞬态钳位 → OVP持续过压隔离 → 后级电路

四个电压参数怎么一眼说明白？

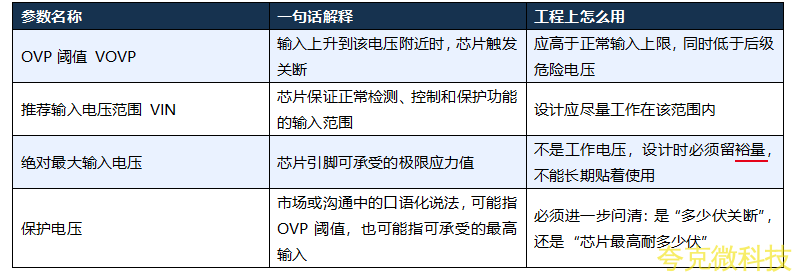

过压保护芯片最容易混淆的是OVP阈值、输入电压范围、最大输入电压和保护电压。它们不是同一个概念。

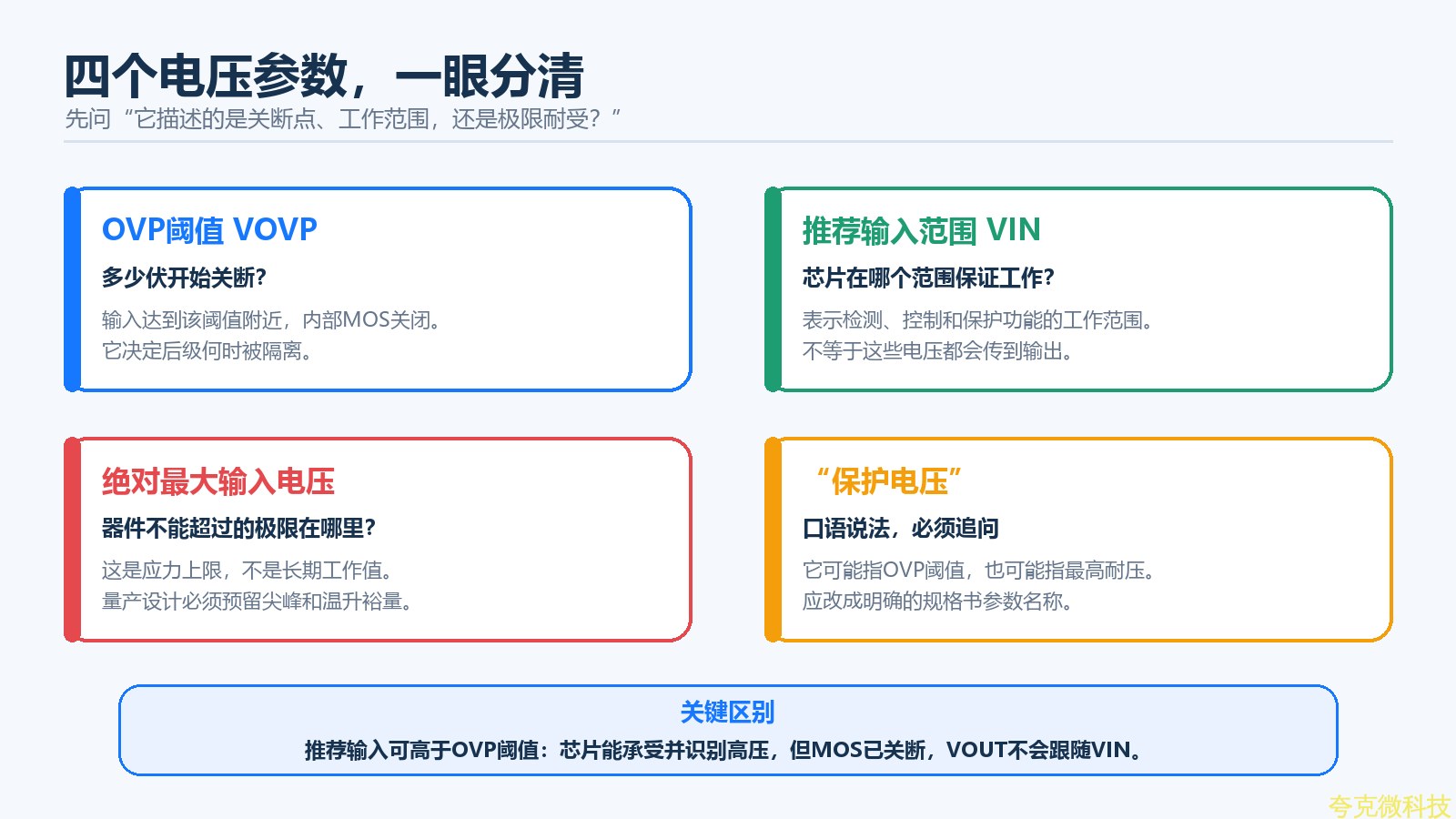

OVP阈值、推荐输入范围、最大输入电压和保护电压区别

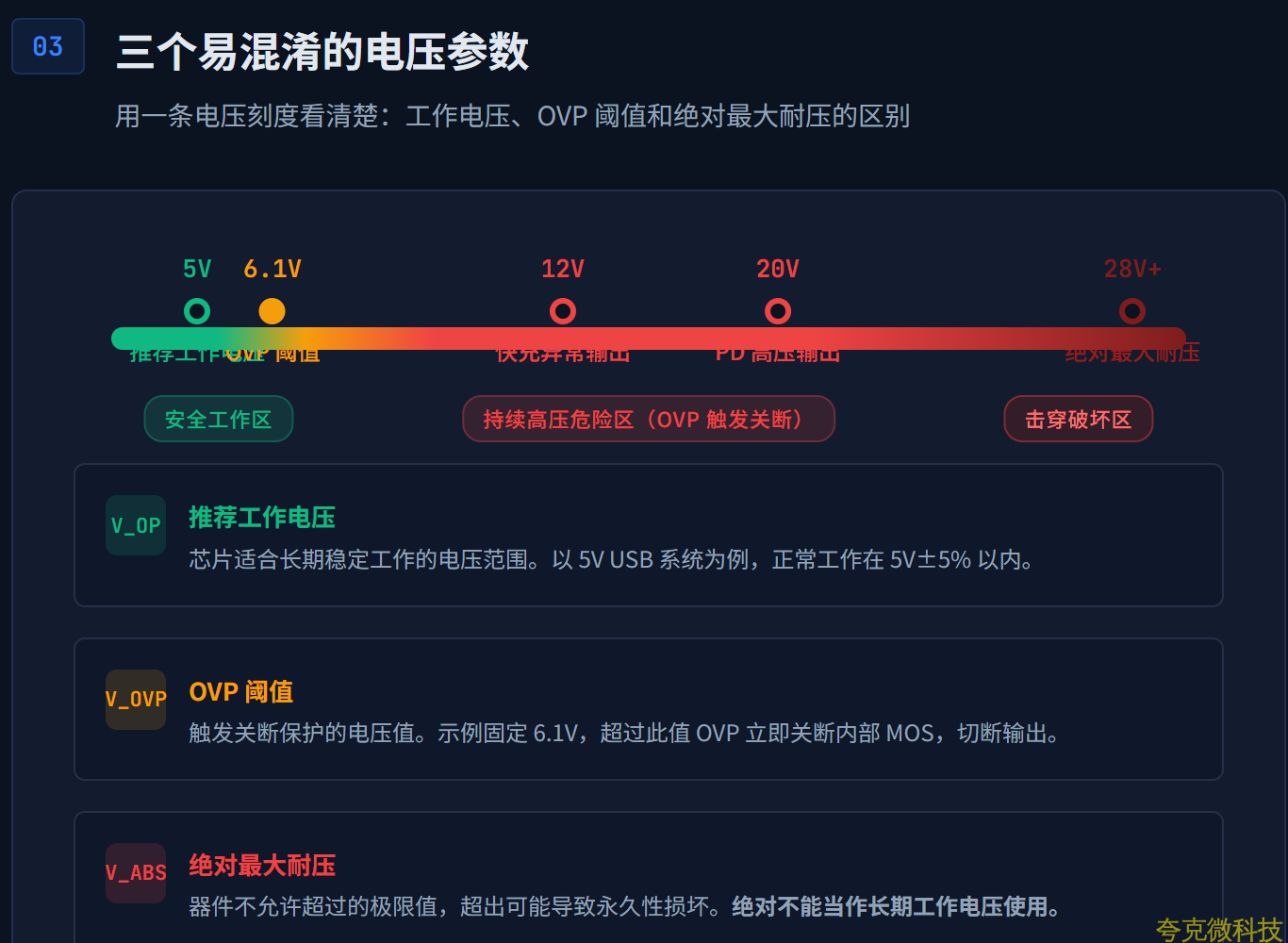

这里有一个重要但容易忽略的细节：推荐输入电压范围不等于输出可以正常通过的电压范围。例如某芯片推荐输入可到20V，但固定OVP阈值为6.1V。当VIN超过约6.1V时，芯片仍然需要在输入端承受并识别这个电压，但内部MOS已经关断，VOUT不会继续跟随VIN升高。

因此，看规格书时建议按下面顺序判断：

1. 正常输入最高是多少？确认不会误触发OVP。

2. 后级允许的最高电压是多少？据此选择合适的OVP阈值。

3. 可能出现的异常输入最高是多少？必须落在芯片推荐输入范围内，并与绝对最大值保持足够裕量。

4. 负载连续电流是多少？确认连续额定值和导通内阻，不要把峰值电流当成连续电流。

5. 故障解除后需要自动恢复、打嗝重试还是锁存关断？恢复逻辑应符合整机安全要求。

平芯微过压保护芯片简介

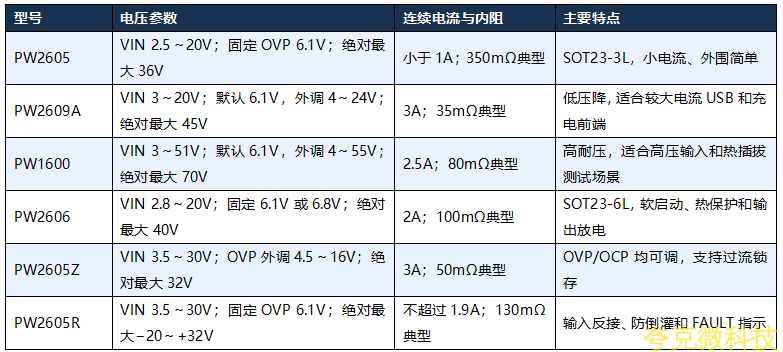

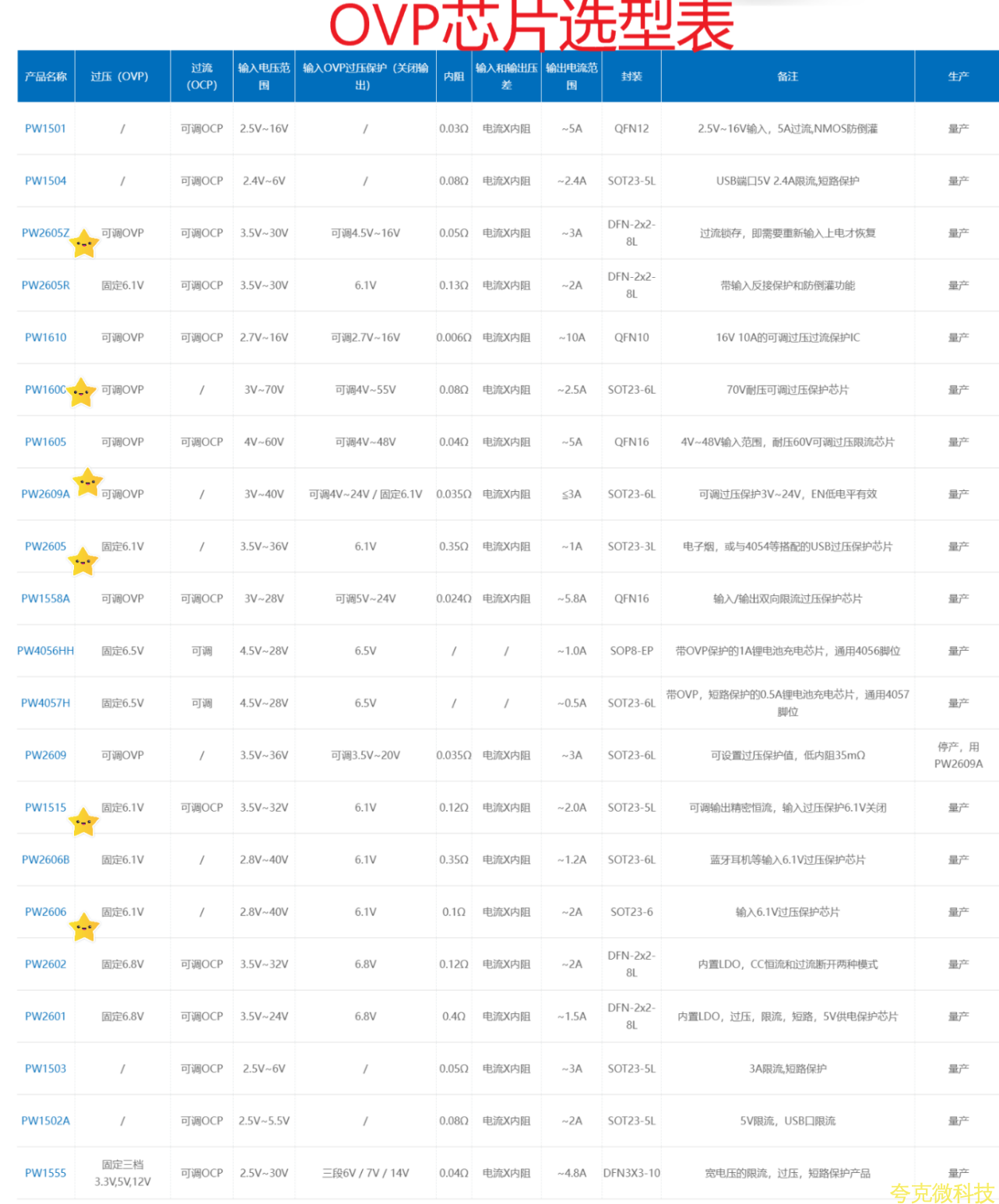

平芯微提供固定OVP、可调OVP、高耐压、低导通电阻、OVP/OCP组合、输入反接和防倒灌等不同方案。以下参数按现有官方规格书口径整理。

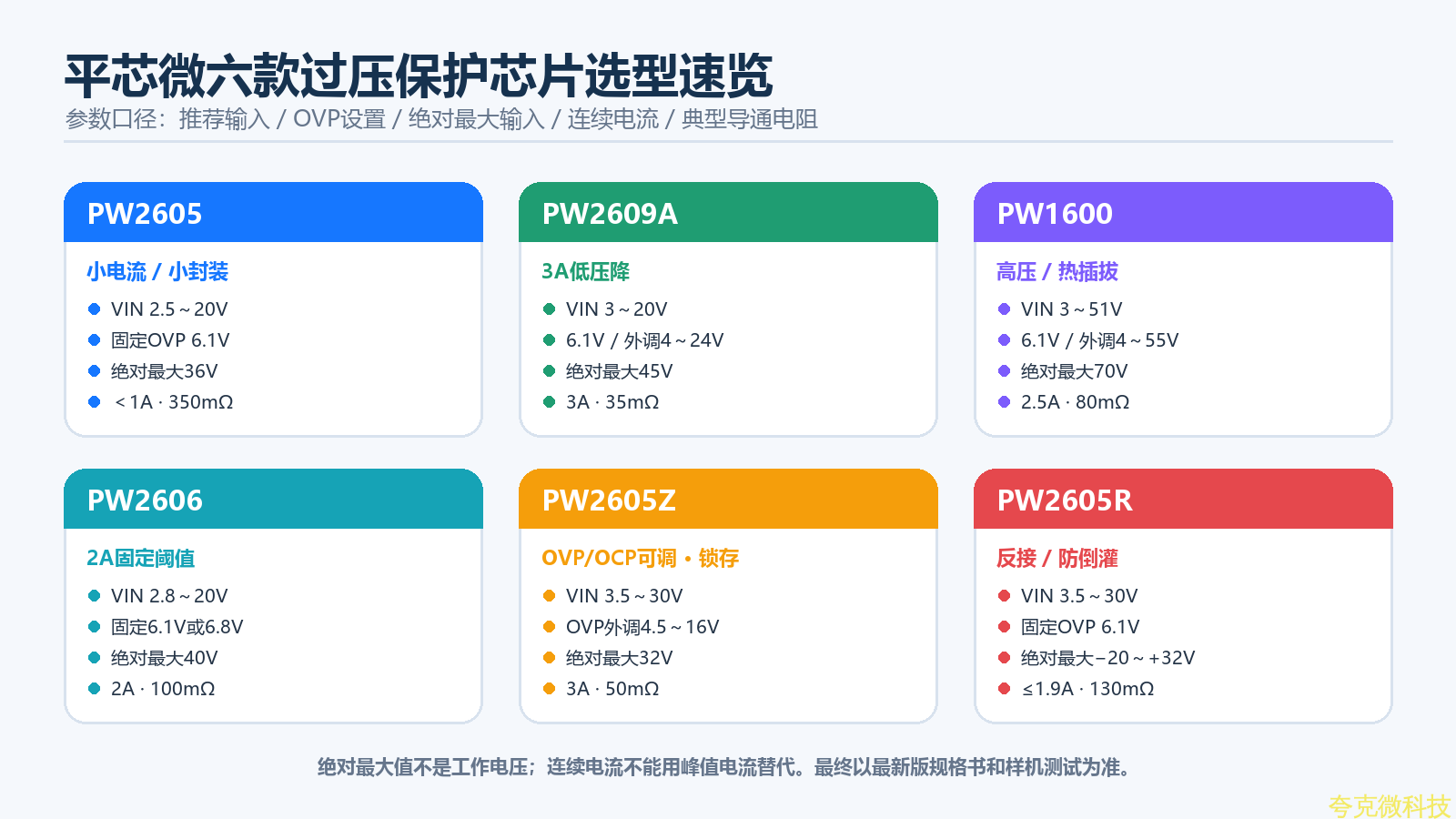

平芯微六款过压保护芯片选型图

普通5V小电流产品

负载电流小于1A、希望使用小封装并简化外围时，可关注PW2605。它采用固定6.1V OVP，适合普通5V输入保护。

2A或3A低压降应用

需要2A连续电流时，可关注PW2606；需要3A连续电流和更低导通电阻时，可关注PW2609A。选型时应同时核算I²R导通损耗、PCB铜箔温升和连接器压降。

高压输入或热插拔测试

需要更高输入耐压时，可重点评估PW1600。其推荐输入范围、OVP设置范围和绝对最大耐压均高于普通5V OVP方案，但最终外围TVS、电阻、电容及测试条件仍应按规格书和整机要求设计。

需要OVP与OCP组合保护

需要过压和过流同时可调、并希望过流后锁存关断时，可关注PW2605Z。锁存型保护通常需要重新上电或通过EN复位，适合故障后不希望系统自动反复启动的应用。

需要输入反接和防倒灌

需要输入反接、反向电流保护和FAULT故障指示时，可关注PW2605R。该型号的规格书对OCP范围存在不同口径，设计连续负载时应按不超过1.9A的额定值保守使用，不能把3A写成连续输出能力。

总结

过压保护芯片的核心作用不是把高压变低，而是在输入电压超过设定阈值时关闭内部MOS，隔离异常输入和后级电路。

平芯微PW2605、PW2609A、PW1600、PW2606、PW2605Z、PW2605R官方规格书。
