12V转5V和3.3V电源芯片完整电源链路：主电源与低噪声供电
- 2026-10-13 11:47:00
- SS 原创
- 8

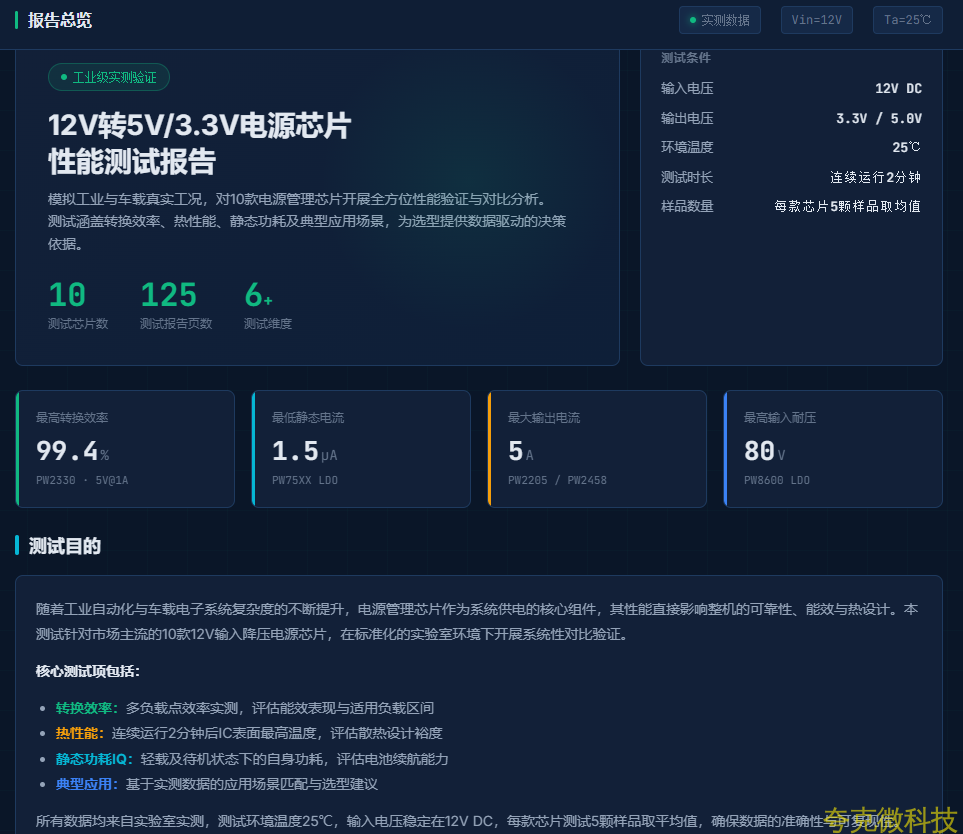

12V转5V/3.3V电源芯片
性能测试报告
模拟工业与车载真实工况，对 10 款电源管理芯片开展全方位性能验证与对比分析。 测试涵盖转换效率、热性能、静态功耗及典型应用场景，为选型提供数据驱动的决策依据。
10 测试芯片数
125 测试报告页数
6+ 测试维度
测试条件
输入电压12V DC
输出电压3.3V / 5.0V
环境温度25℃
测试时长 连续运行2 分钟
样品数量 每款芯片5 颗样品取均值
最高转换效率 99.4%
PW2330 · 5V@1A
最低静态电流 1.5µA
PW75XX LDO
最大输出电流 5A
PW2205 / PW2458
最高输入耐压 80V
PW8600 LDO
测试目的
随着工业自动化与车载电子系统复杂度的不断提升，电源管理芯片作为系统供电的核心组件，其性能直接影响整机的可靠性、能效与热设计。本测试针对市场主流的 10 款 12V 输入降压电源芯片，在标准化的实验室环境下开展系统性对比验证。
核心测试项包括：
转换效率：多负载点效率实测，评估能效表现与适用负载区间
热性能：连续运行 2 分钟后 IC 表面最高温度，评估散热设计裕度
静态功耗 IQ ：轻载及待机状态下的自身功耗，评估电池续航能力
典型应用：基于实测数据的应用场景匹配与选型建议
所有数据均来自实验室实测，测试环境温度 25 ℃，输入电压稳定在 12V DC ，每款芯片测试 5 颗样品取平均值，确保数据的准确性与可复现性。

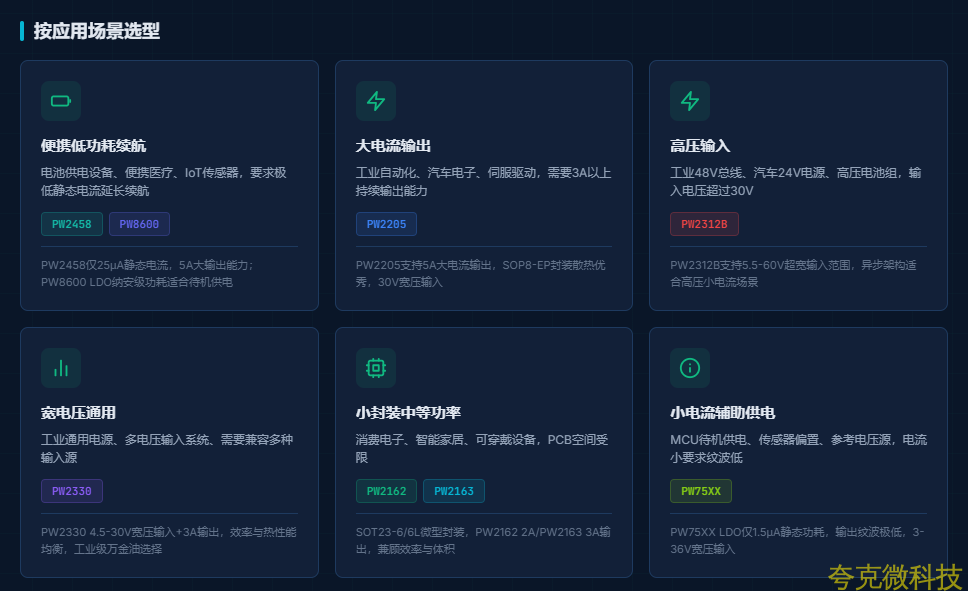

按应用场景选型
便携低功耗续航
电池供电设备、便携医疗、 IoT 传感器，要求极低静态电流延长续航
PW2458PW8600
PW2458 仅 25µA 静态电流， 5A 大输出能力； PW8600 LDO 纳安级功耗适合待机供电
大电流输出
工业自动化、汽车电子、伺服驱动，需要 3A 以上持续输出能力
PW2205
PW2205 支持 5A 大电流输出， SOP8-EP 封装散热优秀， 30V 宽压输入
高压输入
工业 48V 总线、汽车 24V 电源、高压电池组，输入电压超过 30V
PW2312B
PW2312B 支持 5.5-60V 超宽输入范围，异步架构适合高压小电流场景
宽电压通用
工业通用电源、多电压输入系统、需要兼容多种输入源
PW2330
PW2330 4.5-30V 宽压输入 +3A 输出，效率与热性能均衡，工业级万金油选择
小封装中等功率
消费电子、智能家居、可穿戴设备， PCB 空间受限
PW2162PW2163
SOT23-6/6L 微型封装， PW2162 2A/PW2163 3A 输出，兼顾效率与体积
小电流辅助供电
MCU 待机供电、传感器偏置、参考电压源，电流小要求纹波低
PW75XX
PW75XX LDO 仅 1.5µA 静态功耗，输出纹波极低， 3-36V 宽压输入

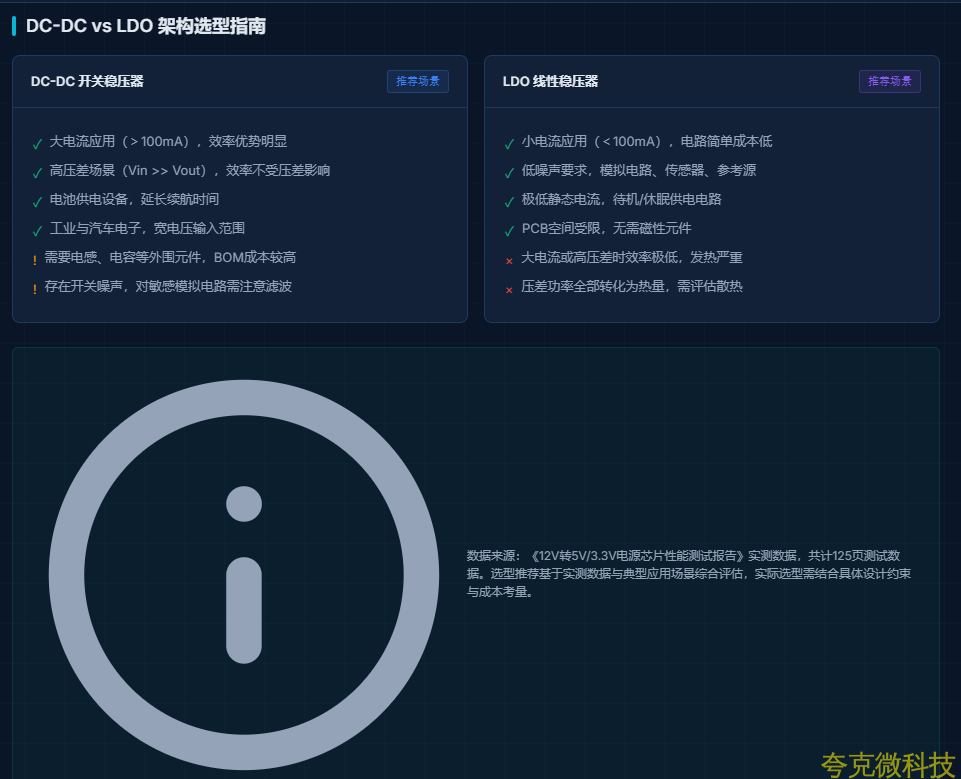

DC-DC vs LDO 架构选型指南
DC-DC 开关稳压器 推荐场景
✓大电流应用（＞ 100mA ），效率优势明显
✓高压差场景（ Vin >> Vout ），效率不受压差影响
✓电池供电设备，延长续航时间
✓工业与汽车电子，宽电压输入范围
! 需要电感、电容等外围元件， BOM 成本较高
! 存在开关噪声，对敏感模拟电路需注意滤波
LDO 线性稳压器 推荐场景
✓小电流应用（＜ 100mA ），电路简单成本低
✓低噪声要求，模拟电路、传感器、参考源
✓极低静态电流，待机 / 休眠供电电路
✓ PCB 空间受限，无需磁性元件
×大电流或高压差时效率极低，发热严重
×压差功率全部转化为热量，需评估散热

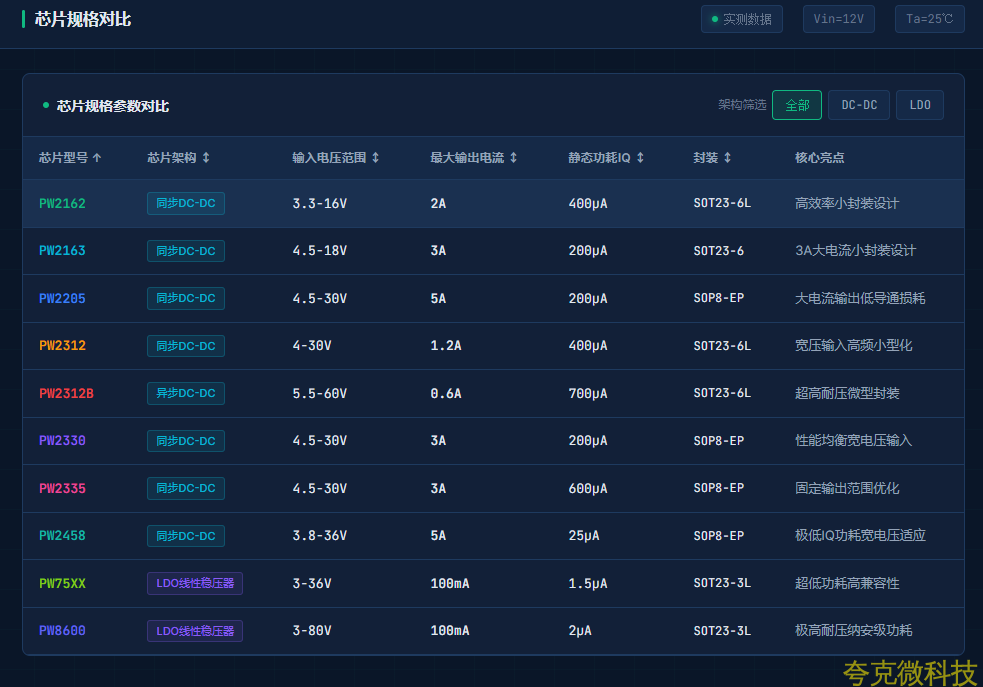

PW2162
同步 DC-DC 高效率小封装设计
Vout = 3.3VVout = 5.0V
输入电压 3.3-16V
最大输出 2A
静态功耗 400µA
封装形式 SOT23-6L
芯片架构 同步DC-DC
测试电压 Vin=12V
核心应用场景
场景定位：同系列高效小封装，适合空间受限的中等功率应用
架构特点：
DC-DC
开关稳压器，转换效率远高于
LDO
，适合高压差、大电流应用场景，通过电感储能实现高效电能转换。
PW2163
同步 DC-DC3A 大电流小封装设计
Vout = 3.3VVout = 5.0V
输入电压 4.5-18V
最大输出 3A
静态功耗 200µA
封装形式 SOT23-6
芯片架构
同步DC-DC
测试电压 Vin=12V
核心应用场景
场景定位：同系列高效小封装，
3A
输出能力兼顾功率与体积
PW2205
同步
DC-DC
大电流输出低导通损耗
Vout = 3.3VVout = 5.0V
输入电压 4.5-30V
最大输出 5A
静态功耗 200µA
封装形式 SOP8-EP
芯片架构
同步DC-DC
测试电压 Vin=12V
核心应用场景
场景定位：
5A
大电流工业自动化、汽车电子应用首选
PW2330
同步
DC-DC
性能均衡宽电压输入
Vout = 3.3VVout = 5.0V
输入电压 4.5-30V
最大输出 3A
静态功耗 200µA
封装形式 SOP8-EP
芯片架构
同步DC-DC
测试电压 Vin=12V
核心应用场景
场景定位：平衡型宽电压通用方案，工业级应用万金油
PW2335
同步
DC-DC
固定输出范围优化
Vout = 3.3VVout = 5.0V
输入电压 4.5-30V
最大输出 3A
静态功耗 600µA
封装形式 SOP8-EP
芯片架构
同步DC-DC
测试电压 Vin=12V
核心应用场景
场景定位：数字电路核心供电优化，固定输出电压精度高
PW2312
同步
DC-DC
宽压输入高频小型化
Vout = 3.3VVout = 5.0V
输入电压 4-30V
最大输出 1.2A
静态功耗 400µA
封装形式 SOT23-6L
芯片架构
同步DC-DC
测试电压 Vin=12V
核心应用场景
场景定位：宽压输入高频小型化设计，小功率紧凑型应用
PW2312B
异步
DC-DC
超高耐压微型封装
Vout = 3.3VVout = 5.0V
输入电压 5.5-60V
最大输出 0.6A
静态功耗 700µA
封装形式 SOT23-6L
芯片架构
异步DC-DC
测试电压 Vin=12V
核心应用场景
场景定位：
60V
超高耐压工业高压场景，
48V
总线供电直接降压
PW2458
同步
DC-DC
极低
IQ
功耗宽电压适应
Vout = 3.3V
输入电压 3.8-36V
最大输出 5A
静态功耗 25µA
封装形式 SOP8-EP
芯片架构
同步DC-DC
测试电压 Vin=12V
核心应用场景
场景定位：超低功耗便携医疗
IoT
设备，
25µA
静态电流业界领先
PW8600
LDO
线性稳压器极高耐压纳安级功耗
Vout = 3.3VVout = 5.0V
输入电压 3-80V
最大输出 100mA
静态功耗 2µA
封装形式 SOT23-3L
芯片架构 LDO
线性稳压器
测试电压 Vin=12V
核心应用场景
场景定位：小电流辅助供电，
80V
超高耐压
+
纳安级静态功耗
PW75XX
LDO
线性稳压器超低功耗高兼容性
Vout = 3.3VVout = 5.0V
输入电压 3-36V
最大输出 100mA
静态功耗 1.5µA
封装形式 SOT23-3L
芯片架构 LDO
线性稳压器
测试电压 Vin=12V
核心应用场景
场景定位：小电流辅助供电，
1.5µA
超低功耗，高兼容性设计
架构特点：
DC-DC
开关稳压器，转换效率远高于
LDO
，适合高压差、大电流应用场景，通过电感储能实现高效电能转换。
架构特点：
DC-DC
开关稳压器，转换效率远高于
LDO
，适合高压差、大电流应用场景，通过电感储能实现高效电能转换。
架构特点：
DC-DC
开关稳压器，转换效率远高于
LDO
，适合高压差、大电流应用场景，通过电感储能实现高效电能转换。
架构特点：
DC-DC
开关稳压器，转换效率远高于
LDO
，适合高压差、大电流应用场景，通过电感储能实现高效电能转换。
架构特点：
DC-DC
开关稳压器，转换效率远高于
LDO
，适合高压差、大电流应用场景，通过电感储能实现高效电能转换。
架构特点：
DC-DC
开关稳压器，转换效率远高于
LDO
，适合高压差、大电流应用场景，通过电感储能实现高效电能转换。
架构特点：
DC-DC
开关稳压器，转换效率远高于
LDO
，适合高压差、大电流应用场景，通过电感储能实现高效电能转换。
架构特点：
LDO
线性稳压器，输出纹波极低、静态电流极小，适合小电流、对噪声敏感的应用场景，架构简单无需电感。
架构特点：
LDO
线性稳压器，输出纹波极低、静态电流极小，适合小电流、对噪声敏感的应用场景，架构简单无需电感。
