PW6607PD/QC 快充协议电压诱骗控制器

一颗高度集成的 USB 电源传输接收端控制器，自动完成 PD/QC 协议通讯， 输出设定电压。内置 PD 通讯模块与 QC 通讯，外围简洁，可靠性卓越。

PD3.0 快充协议

QC2.0 快充协议

5/9/12/20V 输出挡位

DFN8 封装形式

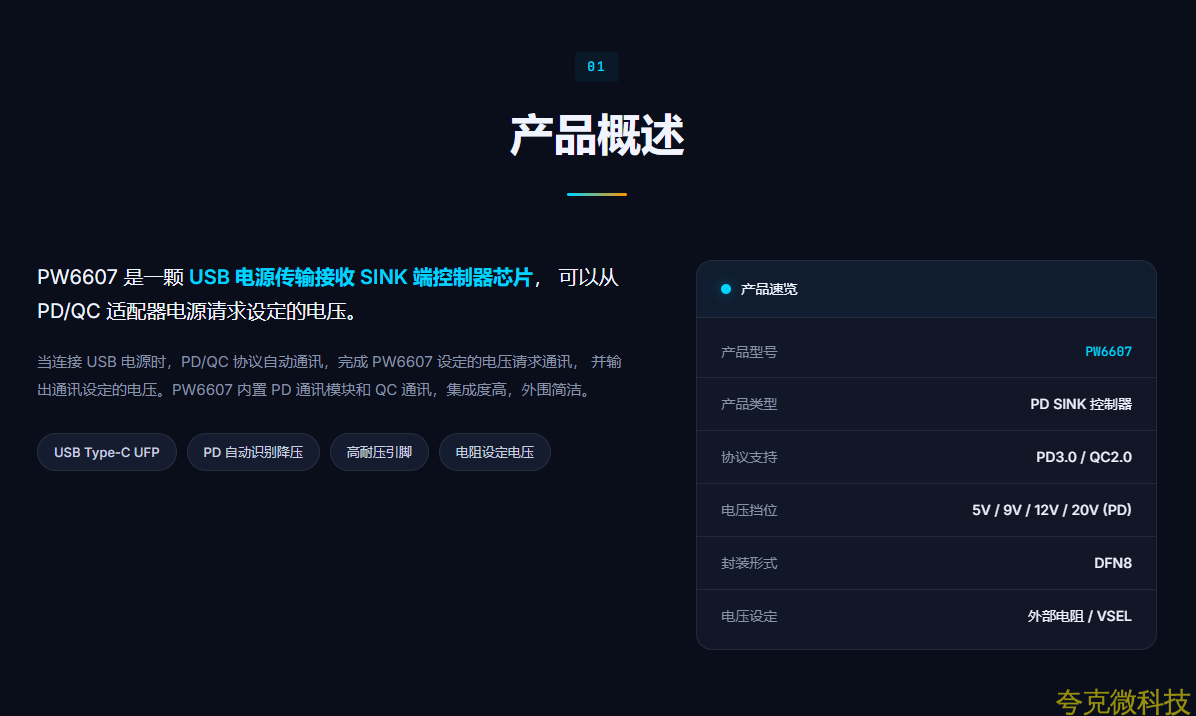

产品概述

PW6607 是一颗 USB 电源传输接收 SINK 端控制器芯片， 可以从 PD/QC 适配器电源请求设定的电压。

当连接 USB 电源时， PD/QC 协议自动通讯，完成 PW6607 设定的电压请求通讯， 并输出通讯设定的电压。 PW6607 内置 PD 通讯模块和 QC 通讯，集成度高，外围简洁。

USB Type-C UFPPD 自动识别降压高耐压引脚电阻设定电压

产品速览

产品型号PW6607

产品类型PD SINK 控制器

协议支持PD3.0 / QC2.0

电压挡位5V / 9V / 12V / 20V (PD)

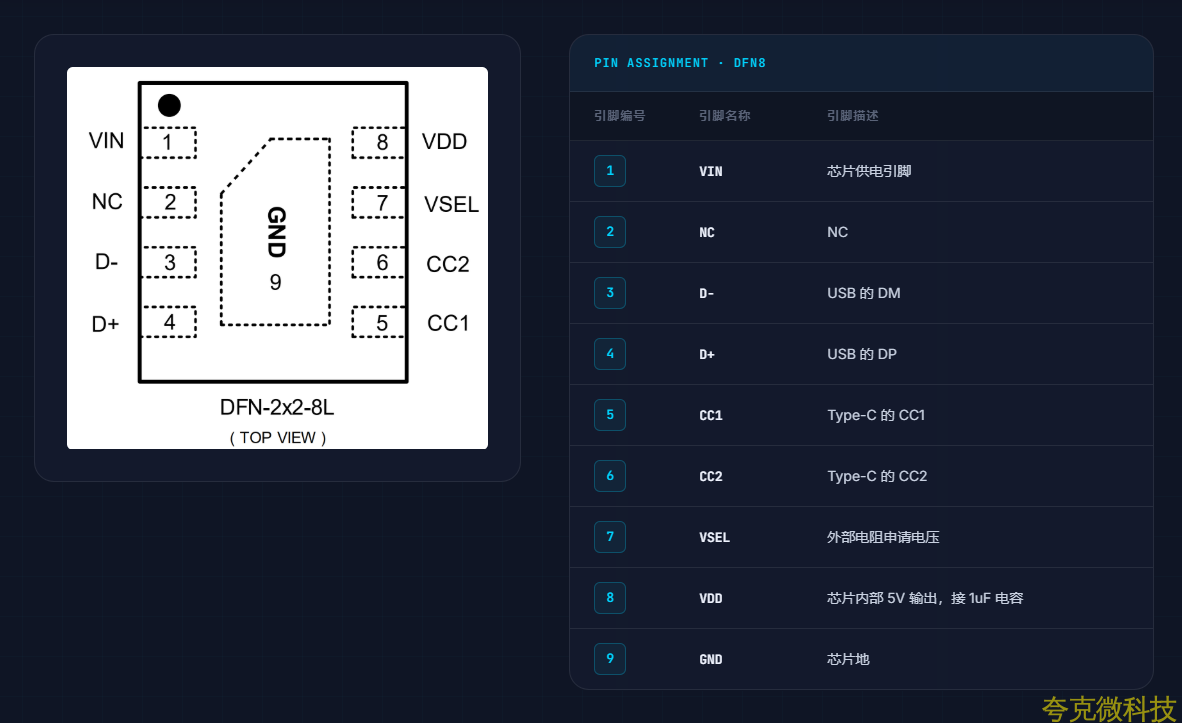

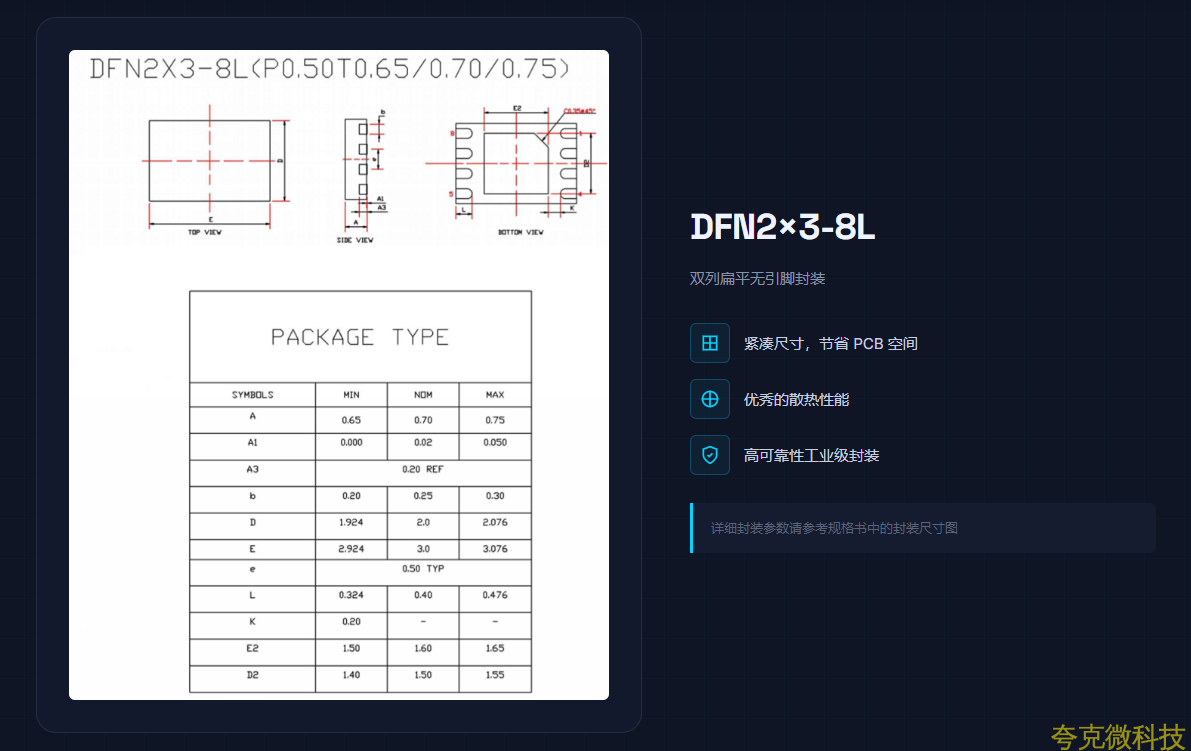

封装形式DFN8

电压设定外部电阻 / VSEL

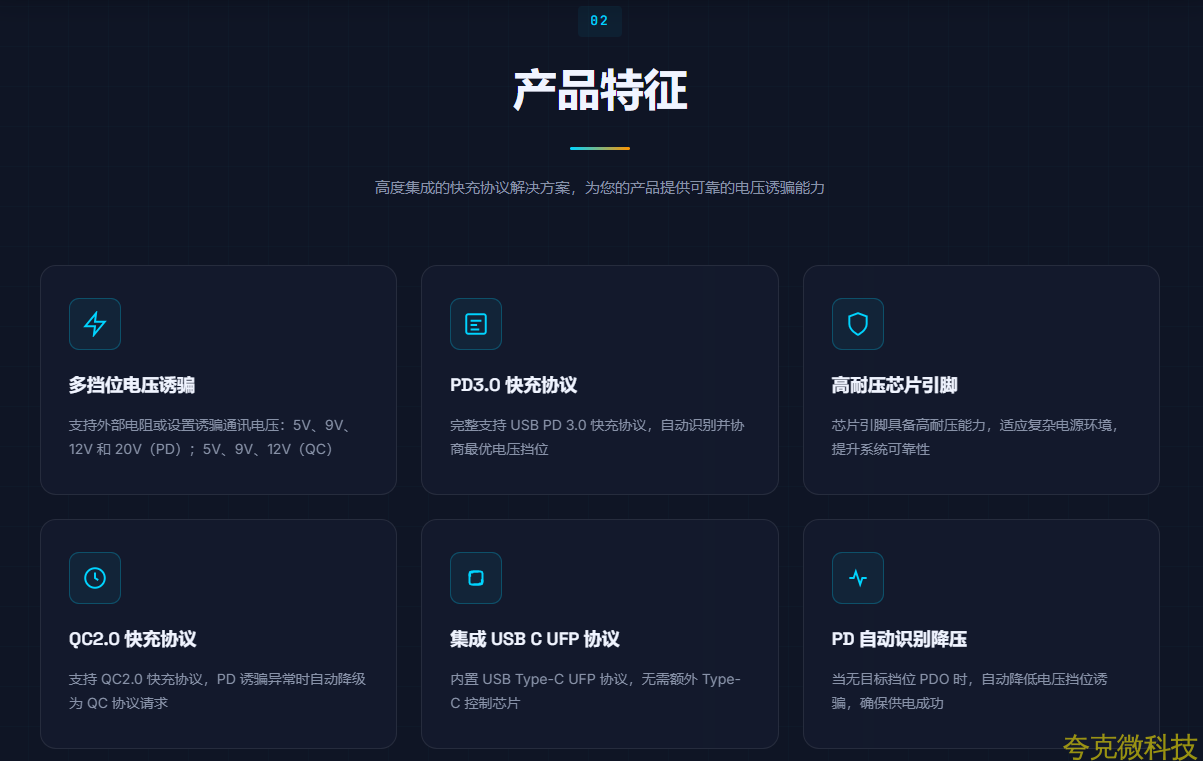

产品特征

高度集成的快充协议解决方案，为您的产品提供可靠的电压诱骗能力

多挡位电压诱骗

支持外部电阻或设置诱骗通讯电压：5V 、 9V 、 12V 和 20V （ PD ）； 5V 、 9V 、 12V （ QC ）

PD3.0 快充协议

完整支持 USB PD 3.0 快充协议，自动识别并协商最优电压挡位

高耐压芯片引脚

芯片引脚具备高耐压能力，适应复杂电源环境，提升系统可靠性

QC2.0 快充协议

支持 QC2.0 快充协议， PD 诱骗异常时自动降级为 QC 协议请求

集成 USB C UFP 协议

内置 USB Type-C UFP 协议，无需额外 Type-C 控制芯片

PD 自动识别降压

当无目标挡位 PDO 时，自动降低电压挡位诱骗，确保供电成功

功能概述与工作流程

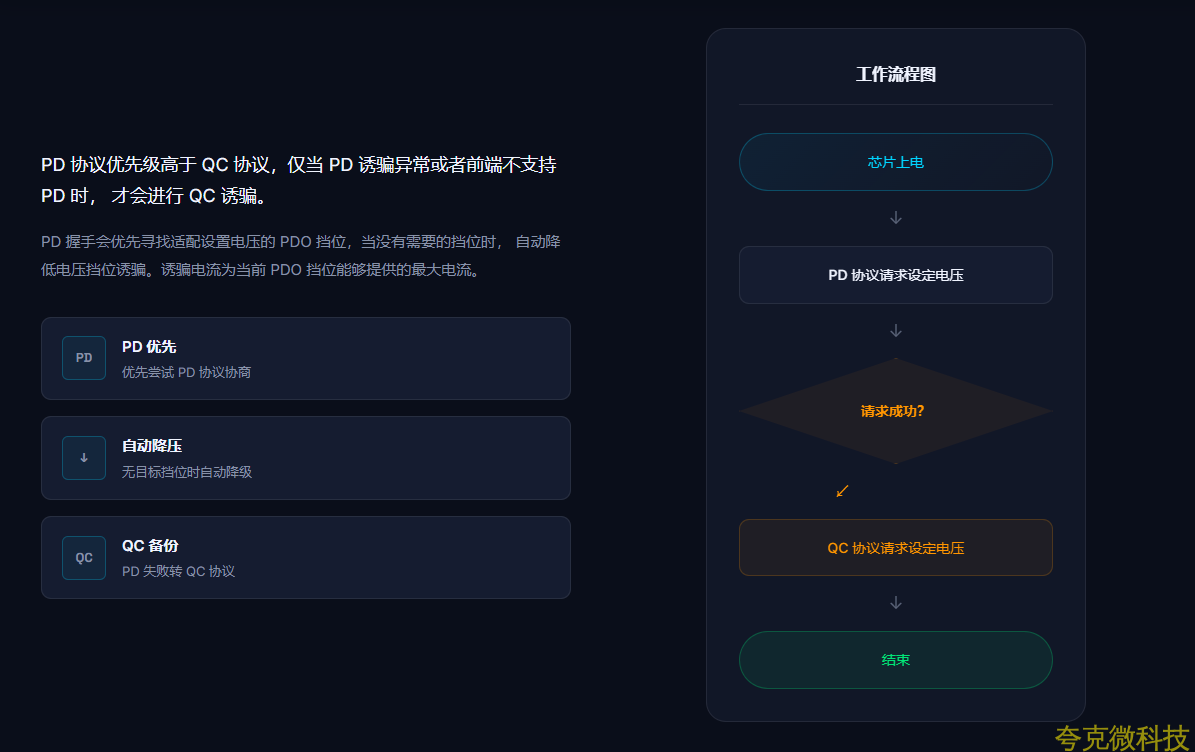

PD 协议优先级高于 QC 协议，仅当 PD 诱骗异常或者前端不支持 PD 时， 才会进行 QC 诱骗。

PD 握手会优先寻找适配设置电压的 PDO 挡位，当没有需要的挡位时， 自动降低电压挡位诱骗。诱骗电流为当前 PDO 挡位能够提供的最大电流。

PD PD 优先优先尝试 PD 协议协商

↓ 自动降压无目标挡位时自动降级

QC QC 备份 PD 失败转 QC 协议

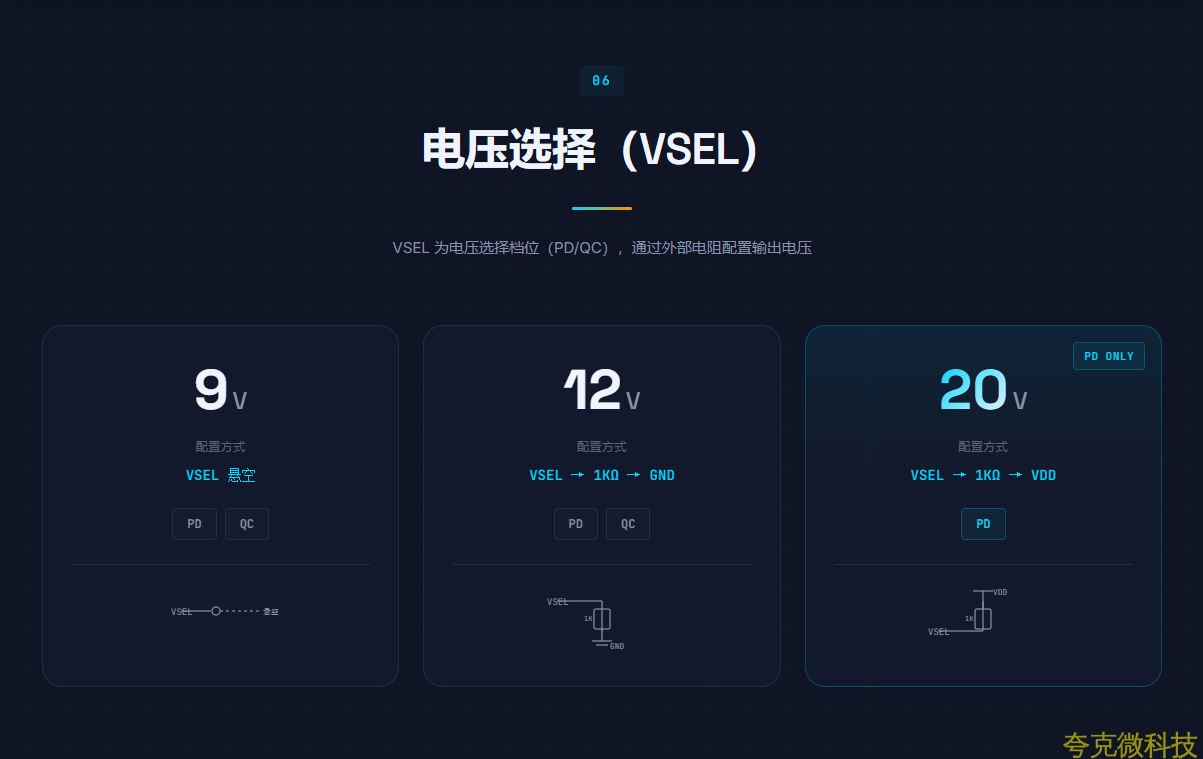

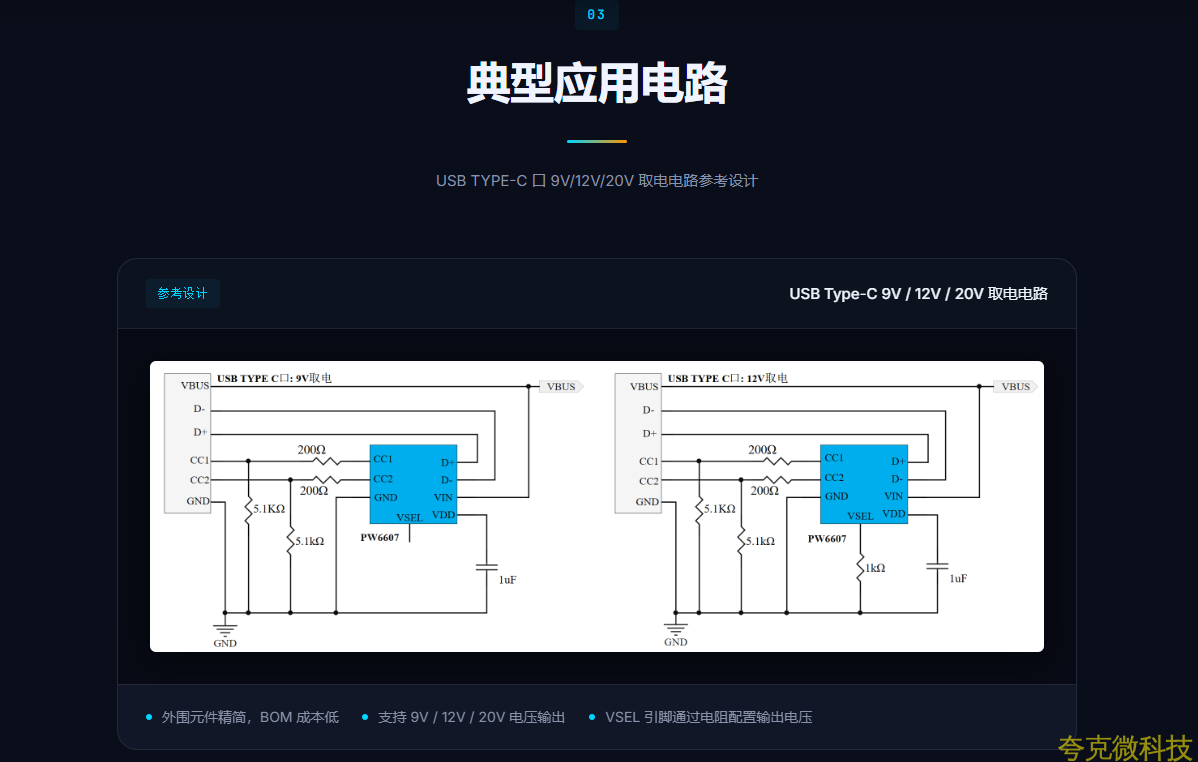

电压选择（VSEL ）

VSEL 为电压选择档位（ PD/QC ），通过外部电阻配置输出电压

9V 配置方式VSEL 悬空 PDQC

12V 配置方式VSEL → 1KΩ → GND PDQC 20V 配置方式VSEL → 1KΩ → VDD PD

保护电路

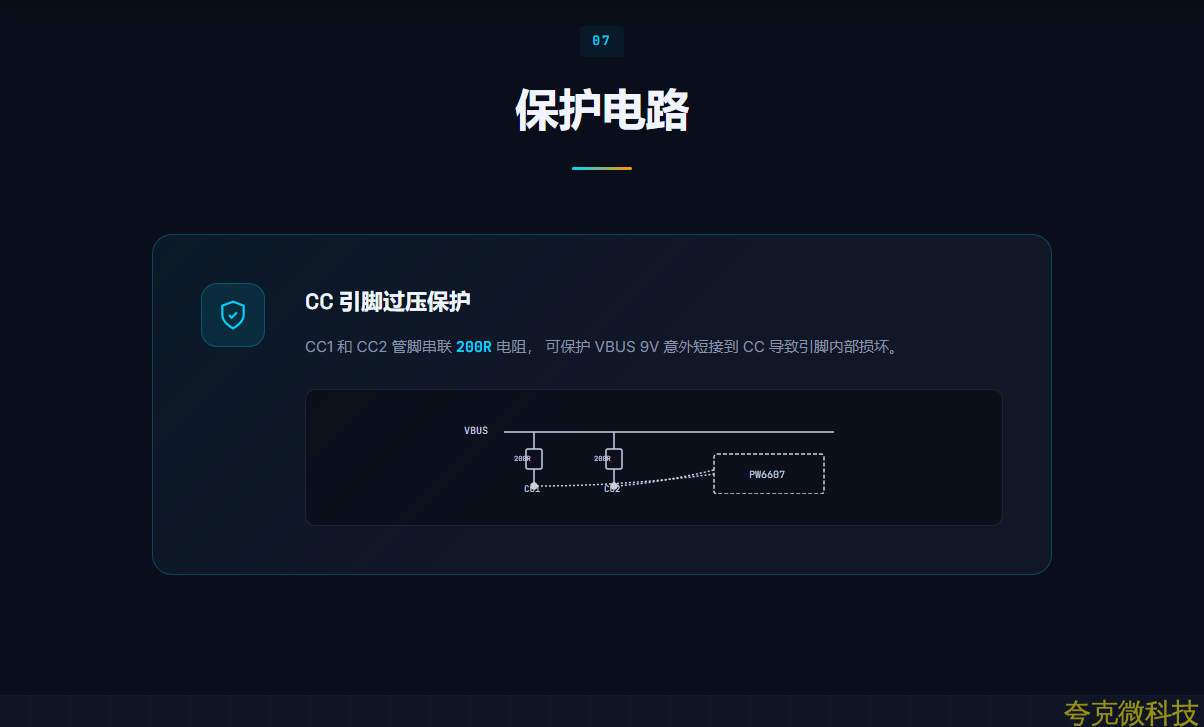

CC 引脚过压保护

CC1 和 CC2 管脚串联 200R 电阻， 可保护 VBUS 9V 意外短接到 CC 导致引脚内部损坏。
