36V降压转5V,3.3V电源芯片完整设计手册：参数、电路及应用详解

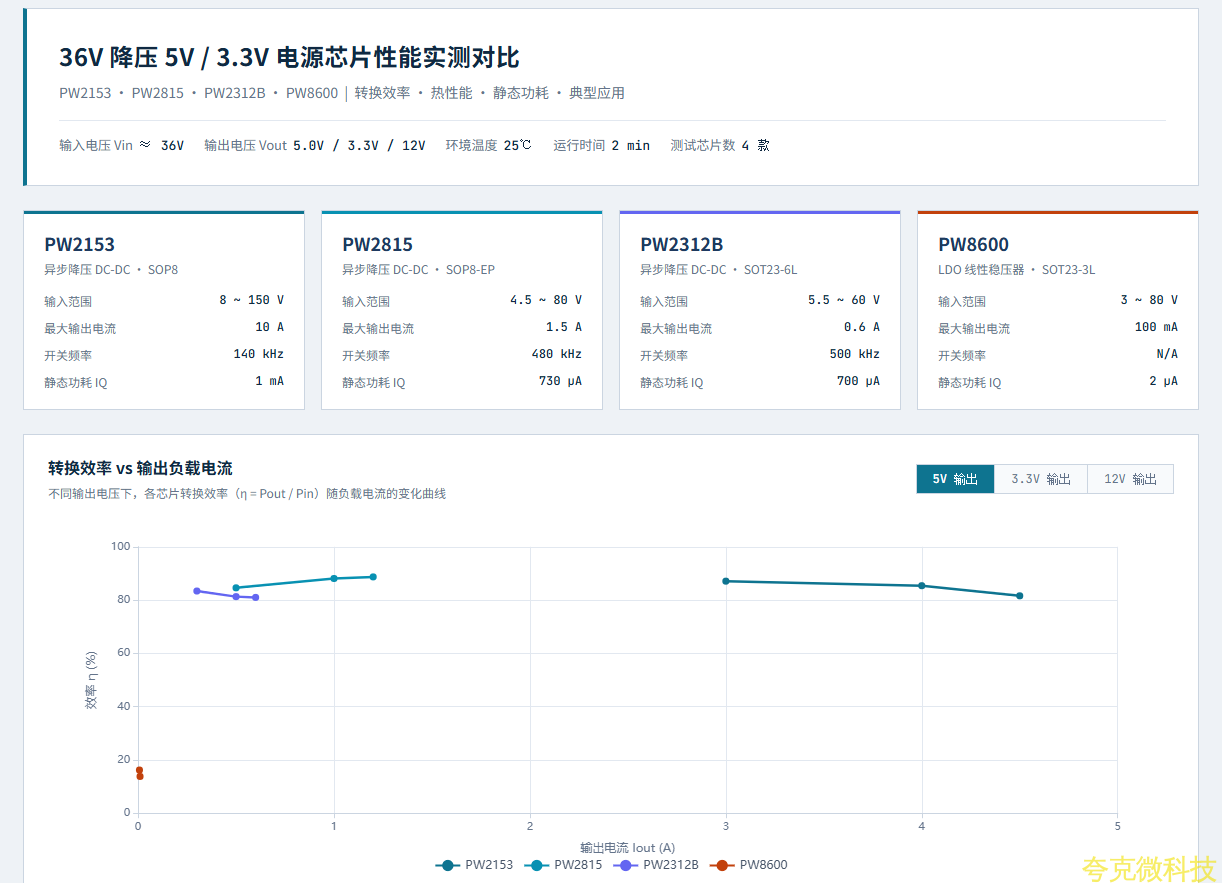

36V 降压 5V / 3.3V 电源芯片性能实测对比

PW2153 · PW2815 · PW2312B · PW8600 | 转换效率·热性能·静态功耗·典型应用

输入电压 Vin≈ 36V

输出电压 Vout5.0V / 3.3V / 12V

环境温度25℃

运行时间2 min

测试芯片数4 款

PW2153

异步降压 DC-DC · SOP8

输入范围8 ~ 150 V最大输出电流10 A开关频率140 kHz 静态功耗 IQ1 mA

PW2815

异步降压 DC-DC · SOP8-EP

输入范围4.5 ~ 80 V最大输出电流1.5 A开关频率480 kHz 静态功耗 IQ730 µA

PW2312B

异步降压 DC-DC · SOT23-6L

输入范围5.5 ~ 60 V最大输出电流0.6 A开关频率500 kHz 静态功耗 IQ700 µA

PW8600

LDO 线性稳压器· SOT23-3L

输入范围3 ~ 80 V最大输出电流100 mA开关频率N/A 静态功耗 IQ2 µA

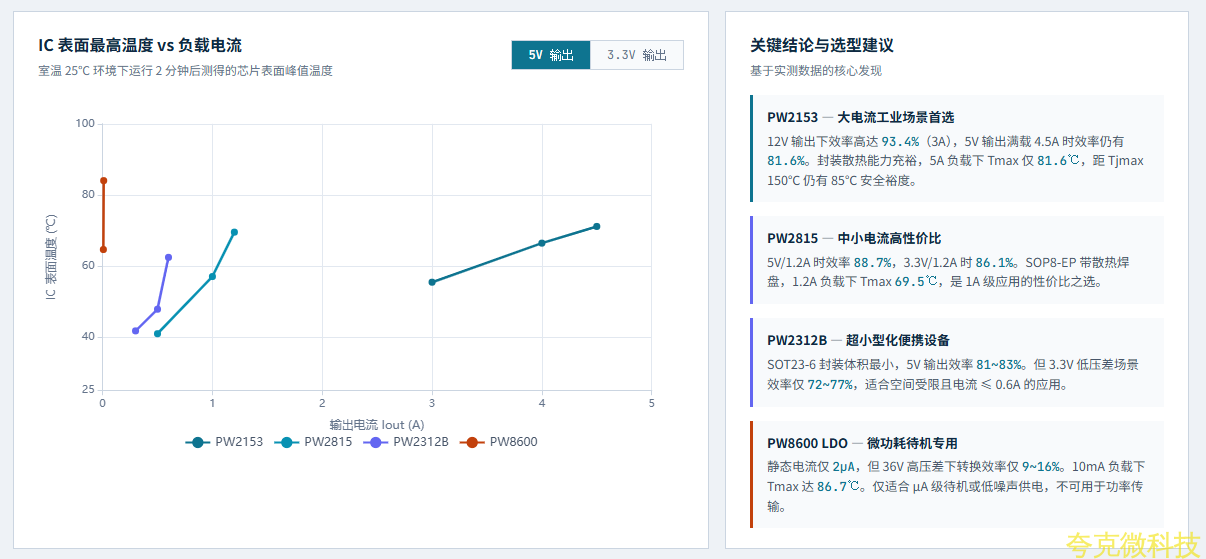

关键结论与选型建议

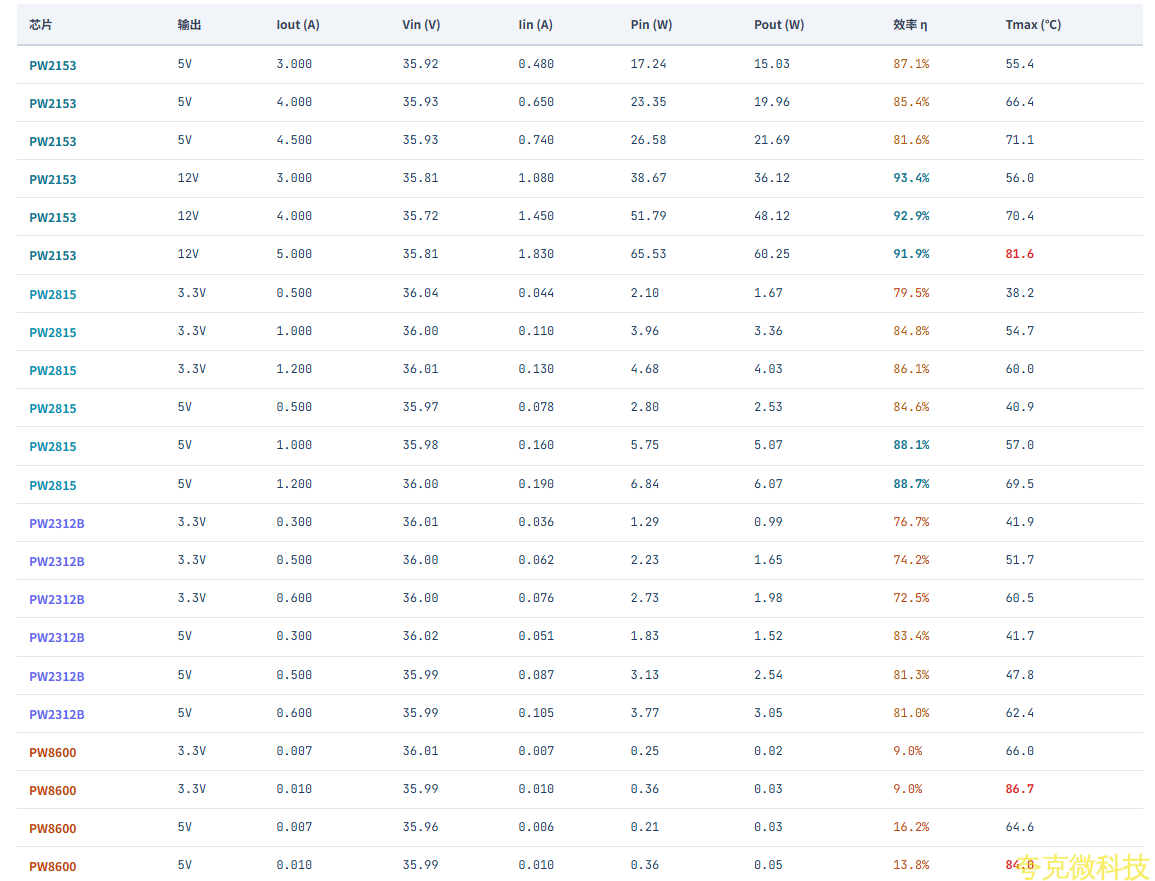

基于实测数据的核心发现

PW2153 — 大电流工业场景首选

12V 输出下效率高达 93.4% （ 3A ）， 5V 输出满载 4.5A 时效率仍有 81.6% 。封装散热能力充裕， 5A 负载下 Tmax 仅 81.6℃ ，距 Tjmax 150 ℃ 仍有 85 ℃ 安全裕度。

PW2815 — 中小电流高性价比

5V/1.2A 时效率 88.7% ， 3.3V/1.2A 时 86.1% 。 SOP8-EP 带散热焊盘， 1.2A 负载下 Tmax 69.5℃ ，是 1A 级应用的性价比之选。

PW2312B — 超小型化便携设备

SOT23-6 封装体积最小， 5V 输出效率 81~83% 。但 3.3V 低压差场景效率仅 72~77% ，适合空间受限且电流 ≤ 0.6A 的应用。

PW8600 LDO — 微功耗待机专用

静态电流仅 2µA ，但 36V 高压差下转换效率仅 9~16% 。 10mA 负载下 Tmax 达 86.7℃ 。仅适合 μ A 级待机或低噪声供电，不可用于功率传输。
