贴片三极管
A1SHB
与
A2SHB
选型指南
SOT23-3 封装丝印 PW2301A / PW2302A 互补对管识别与选型
A1SHB · P-Channel · -20V / -3AA2SHB · N-Channel · +20V / 3.2ASOT-23-3L 封装·Pin-to-Pin 兼容

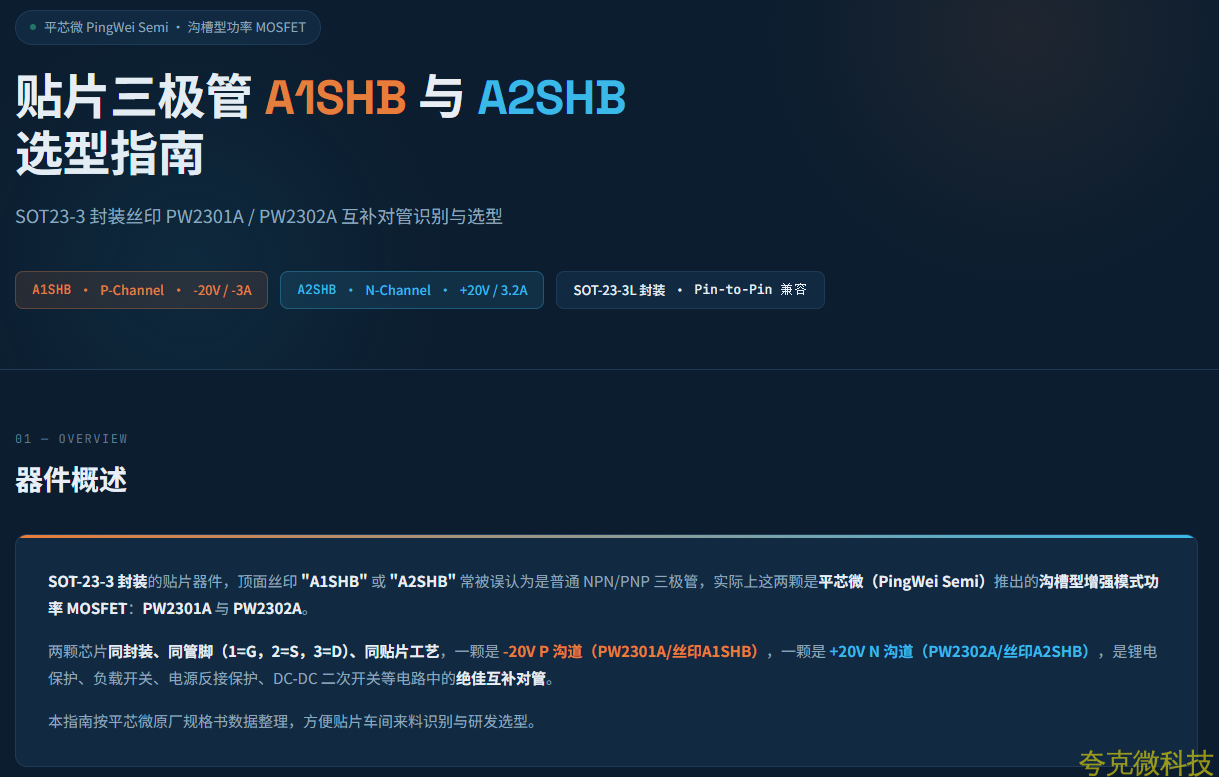

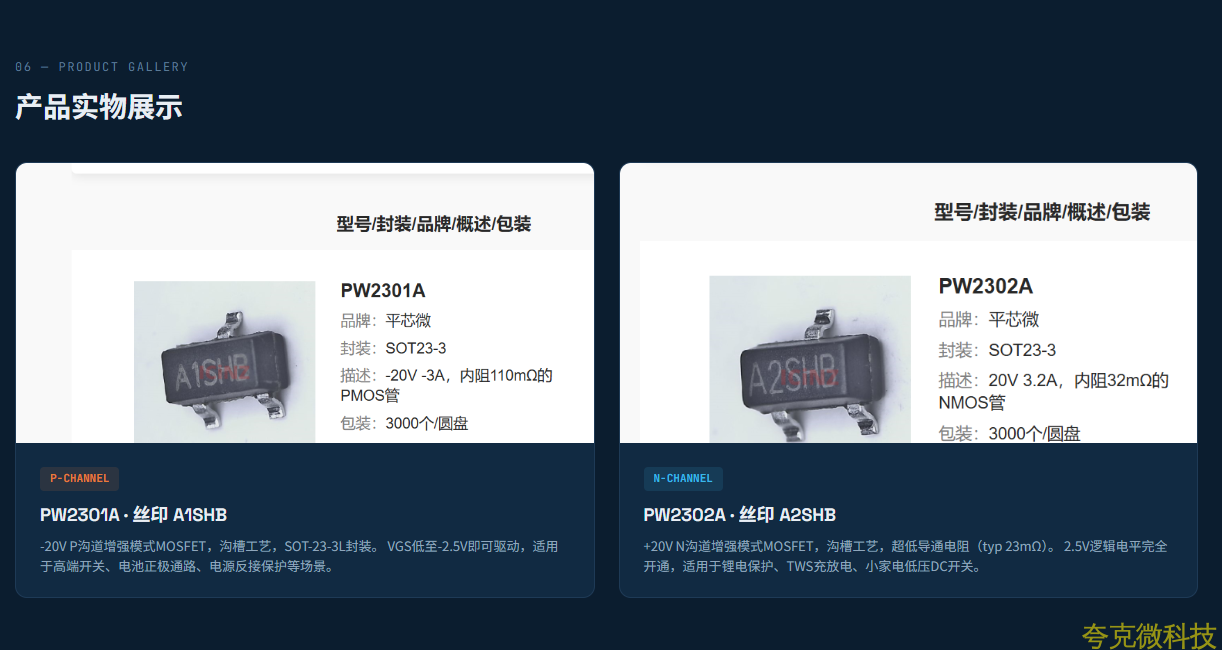

器件概述
SOT-23-3 封装的贴片器件，顶面丝印 "A1SHB" 或 "A2SHB" 常被误认为是普通 NPN/PNP 三极管，实际上这两颗是平芯微（ PingWei Semi ）推出的沟槽型增强模式功率 MOSFET ： PW2301A 与 PW2302A 。
两颗芯片同封装、同管脚（ 1=G ， 2=S ， 3=D ）、同贴片工艺，一颗是 -20V P 沟道（ PW2301A/ 丝印 A1SHB ），一颗是 +20V N 沟道（ PW2302A/ 丝印 A2SHB ），是锂电保护、负载开关、电源反接保护、 DC-DC 二次开关等电路中的绝佳互补对管。

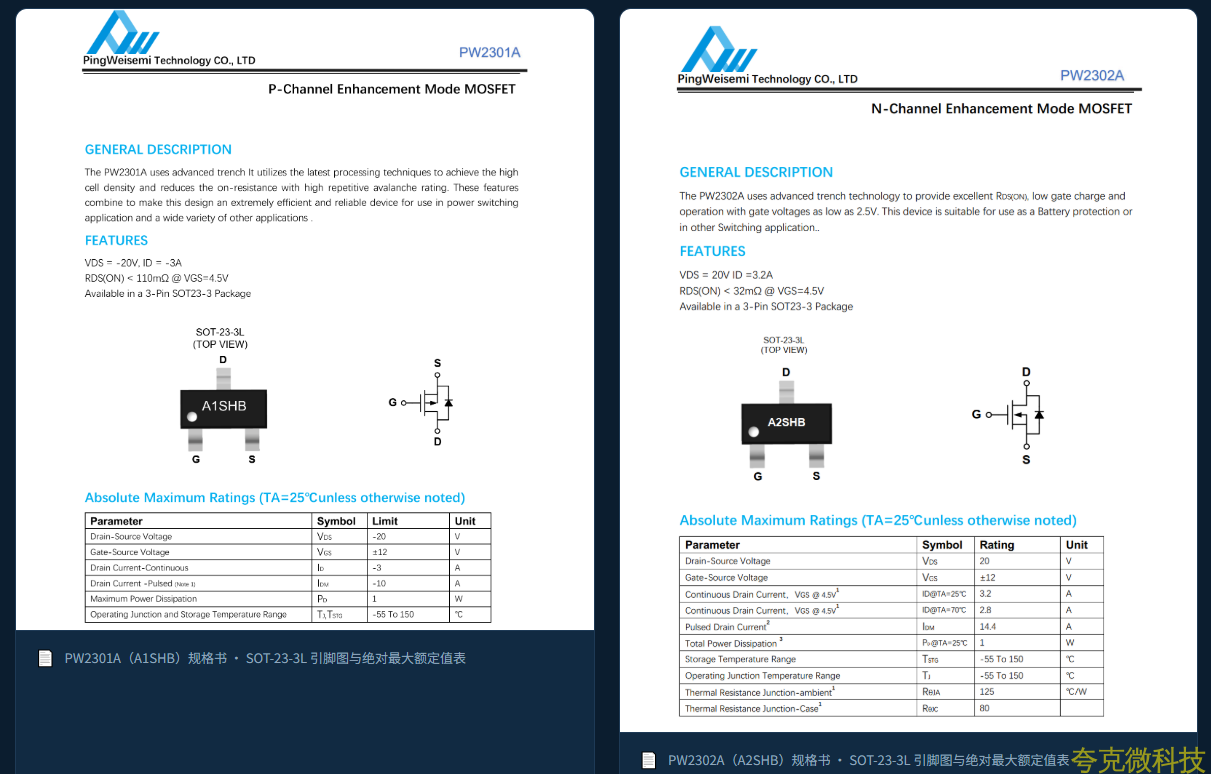

本指南按平芯微原厂规格书数据整理，方便贴片车间来料识别与研发选型。

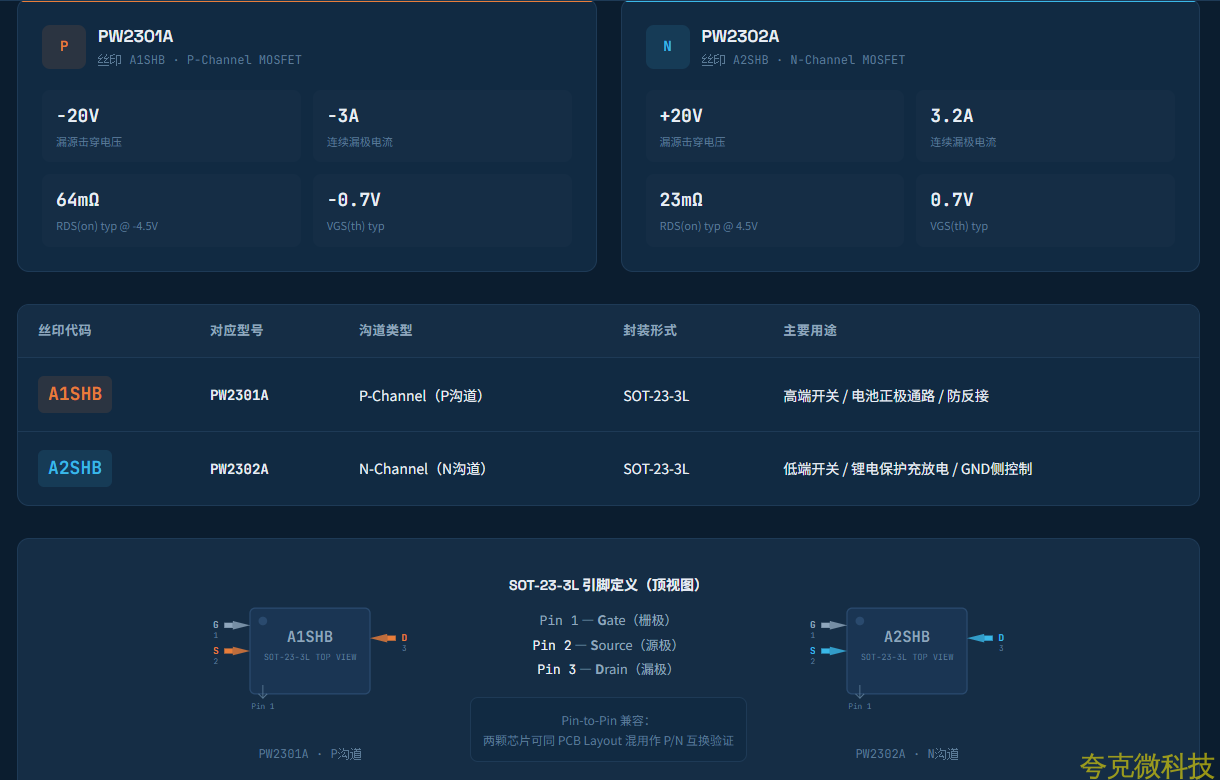

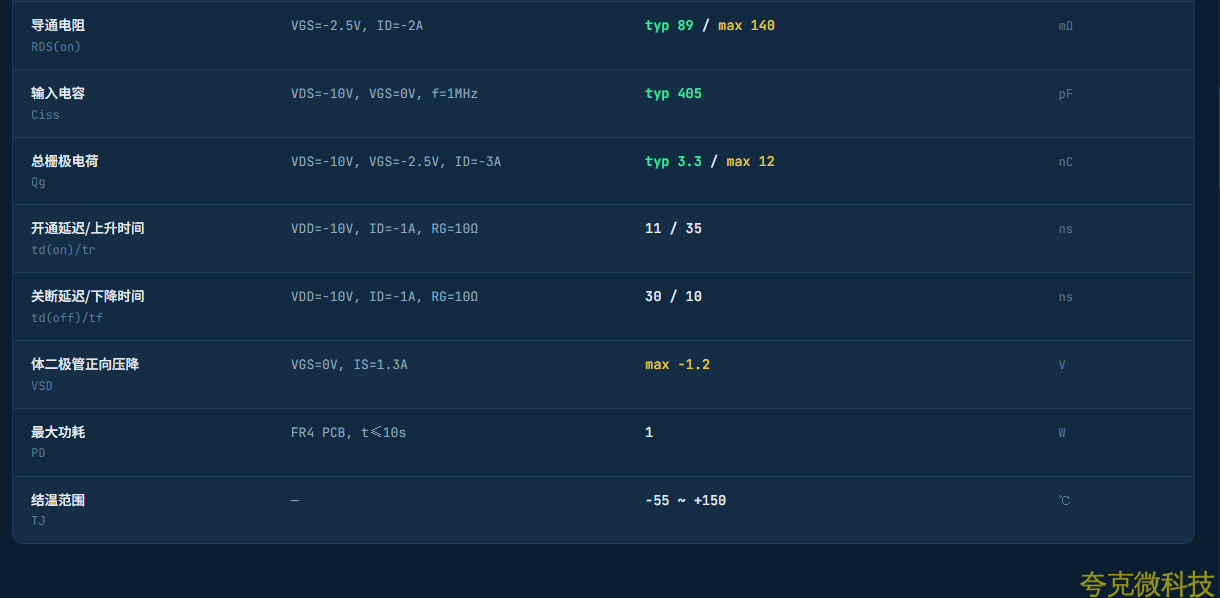

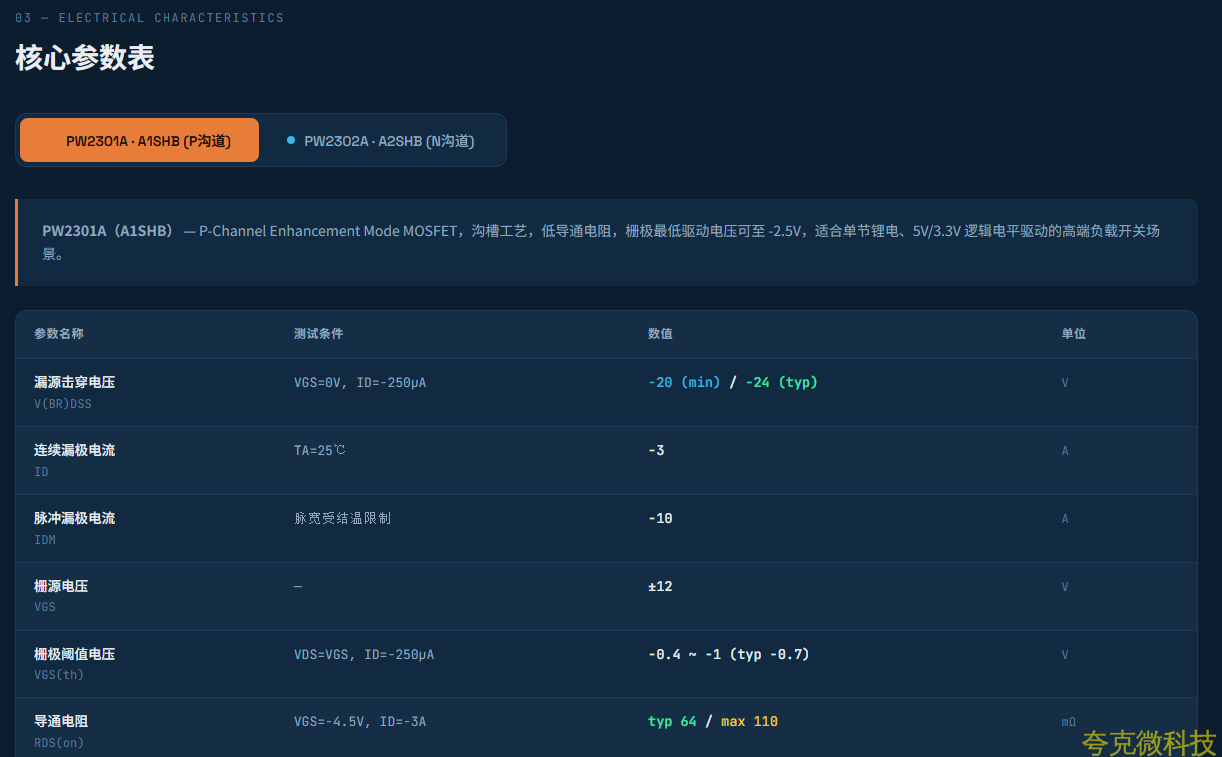

快速识别对照表
PW2301A
丝印 A1SHB · P-Channel MOSFET
-20V 漏源击穿电压
-3A 连续漏极电流
64mΩ RDS(on) typ @ -4.5V
-0.7V VGS(th) typ
PW2302A
丝印 A2SHB · N-Channel MOSFET
+20V 漏源击穿电压
3.2A 连续漏极电流
23mΩ RDS(on) typ @ 4.5V
0.7V VGS(th) typ

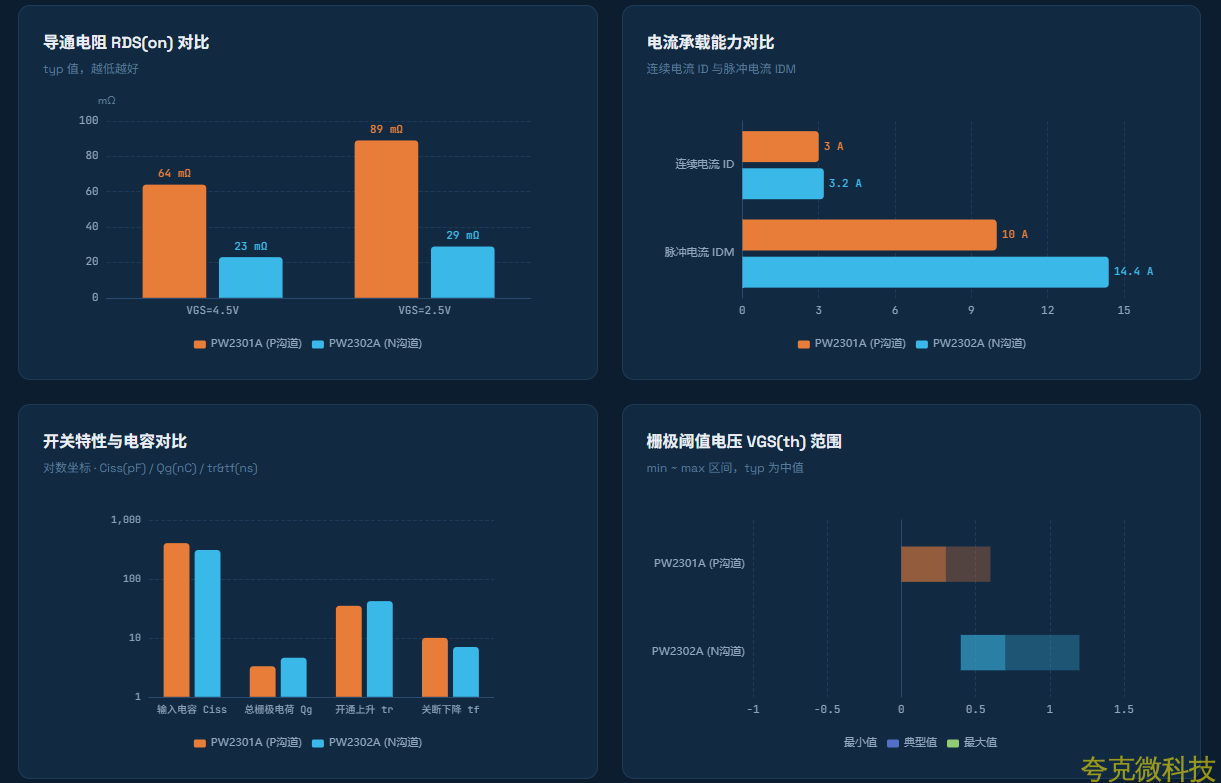

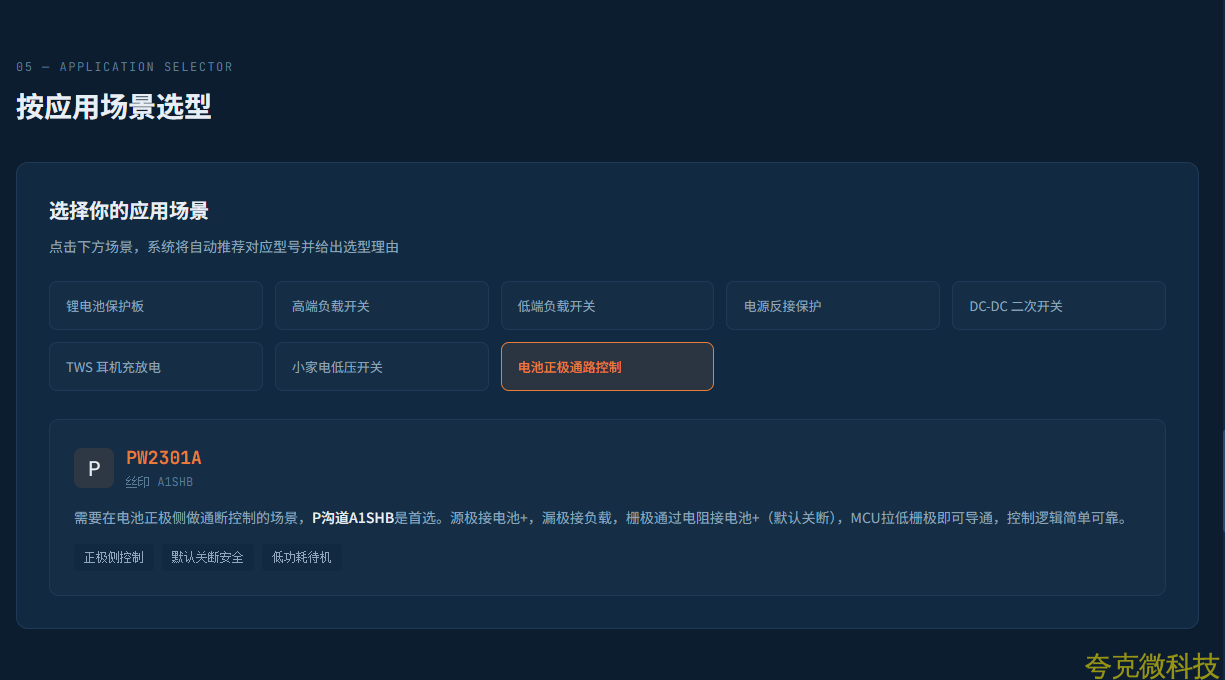

按应用场景选型
锂电池保护板
PW2301A + PW2302A
丝印 A1SHB + A2SHB
锂电保护需要充放电双路控制： A2SHB （ N 沟道）负责放电回路控制， A1SHB （ P 沟道）配合充电控制，两颗背靠背串联在电池回路中，实现过充 / 过放 / 过流保护。同封装可共用同一 PCB 焊盘， layout 最紧凑。
背靠背串联同封装省空间2.5V 低电平驱动
高端负载开关
PW2301A
丝印 A1SHB
P 沟道管接在电源正极与负载之间，源极接 VCC 、漏极接负载。栅极低电平（相对于源极）即可导通，无需额外升压电路，特别适合单节锂电（ 3.7V ）和 5V 系统的负载电源通断控制。
高端控制低电平导通
低端负载开关
PW2302A
丝印 A2SHB
N 沟道管接在负载与 GND 之间，源极接地、漏极接负载。栅极高电平导通，驱动简单， RDS(on) 极低（ typ 23m Ω），导通损耗小，适合大电流负载的 GND 侧开关控制。
RDS(on) 仅 23mΩ 高电平导通 3.2A 连续电流
电源反接保护
PW2301A
丝印 A1SHB
利用 P 沟道 MOSFET 体二极管的单向导电性，将源极接电源输入、漏极接后级电路。正常极性时 VGS 为负，管子完全导通（压降远小于二极管）；反接时 VGS 为正，管子关断，保护后级电路。
极低导通压降 反接自动关断 比串联二极管高效
DC-DC 二次开关
PW2301A + PW2302A
丝印 A1SHB + A2SHB
同步整流 Buck/Boost 架构需要上下管配对： A2SHB （ N 沟道）作下管（同步整流）， A1SHB （ P 沟道）作上管，两者互补导通。同封装同引脚定义， Layout 对称且易于验证替代方案。
互补对管 对称布局 快速开关
TWS 耳机充放电
PW2302A
丝印 A2SHB
TWS 充电仓内部空间紧凑， SOT-23-3 小封装的 A2SHB 非常适合。 2.5V 逻辑电平即可完全开通，可直接由 MCU IO 口驱动； RDS(on) 低至 23m Ω，充放电效率高、发热小。
SOT-23-3 超小封装 2.5V 逻辑驱动超 低导通电阻
小家电低压开关
PW2302A
丝印 A2SHB
5V/12V 小家电的低压 DC 开关场景， N 沟道 A2SHB 作为低端开关，由主控 MCU 的 3.3V/5V GPIO 直接驱动。 3.2A 连续电流可覆盖多数小型电机、加热片等负载，成本极低。
GPIO 直驱 3.2A 大电流 成本优化
电池正极通路控制
PW2301A
丝印 A1SHB
需要在电池正极侧做通断控制的场景， P 沟道 A1SHB 是首选。源极接电池 + ，漏极接负载，栅极通过电阻接电池 + （默认关断）， MCU 拉低栅极即可导通，控制逻辑简单可靠。
正极侧控制 默认关断安全 低功耗待机
