3.3V降压1.5V，3V降压1.5V稳压LDO和DC降压芯片，稳压芯片，降压芯片，稳压芯片选型，降压和LDO 芯片选型，最大3A输出IC ，极低静态电流2uA芯片，

3.3V 降压1.5V和3V 降压1.5V 的电源芯片和电路图，有1A,2A,3A 和几百MA 的LDO等多种选择。

3.3V 和3V 都是属于常规低压，要降压成稳压1.5V 输出，只需要选择一个合适的芯片即可，如LDO 稳压IC ，适合几百MA ，功率小的应用需求上面，因为LDO 特点就是效率低，但是外围简单和静态电流低，效率低就无法做大电流输出。大电流需要用到DC-DC降压芯片来完成。

常见的3.3V和3V 降压1.5V的 LDO 可以用P W6566 芯片， D C-DC 降压芯片就有很多选择了： P W2058 ( 0.8A), P W2051 ( 1.5A), P W2052 ( 2A), P W2053 ( 3A) 。降压芯片的效率普遍都是90%以上，工作时电路损耗能量低，IC发热量也少。

DC-DC 降压产品	输入电压	输出电压	输出电流	频率	封装
PW2058	2.0V～6.0V	1V～5V	0.8A	1.5MHz	SOT23-5
PW2051	2.5V～5.5V	1V～5V	1.5A	1.5MHz	SOT23-5
PW2052	2.5V～5.5V	1V～5V	2.0A	1.0 MHz	SOT23-5
PW2053	2.5V～5.5V	1V～5V	3.0A	1.0 MHz	SOT23-5
PW2162	4.5V～16V	1V～15V	2A	600KHZ	SOT23-6
PW2163	4.5V～16V	1V～15V	3A	600KHZ	SOT23-6
PW2205	4.5V～20V	1V～15V	5A	340KHZ	SOP8-EP
PW2312	4.0V～30V	1V～28V	1.2A	1.4 MHz	SOT23-6
PW2330	4.5V～30V	1V～28V	3A	130KHz	SOP8
PW2431	4.5V～40V	1V～30V	3A	340KHz	SOP8-EP
PW2558	4.5V～55V	1.25V～30V	0.8A	1.2 MHz	SOT23-6
PW2608	5.5V～60V	1.5-30V	0.8A	0.3-1Mhz	SOP8-EP
PW2815	4.5V～80V	1.5V～30V	1.5A	400KHZ	SOP8-EP
PW2906	12V～90V	1.25V～20V	0.6A	150KHZ	SOP8-EP
PW2902	8V～90V	5V～30V	2A	140KHZ	SOP8-EP
PW2153	8V～140V	5V～30V	4A	140KHZ	SOP8
。。。

LDO产品输入电压输出电压输出电流静态功耗封装

PW6566 1.8V～5.5V1.2V～5V多250mA 2uASOT23-3

PW6218 4V～18V 3V,3.3V,5V100MA 3uASot23-3

PW6206 4.5V～40V3V,3.3V,5V150MA 4.2uASot23/89

PW8600 4.5V～80V3V,3.3V,5V150MA 2 uASot23-3

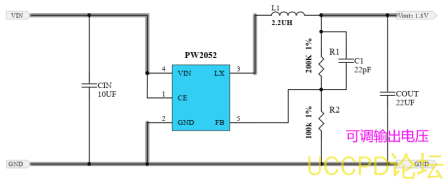

D C-DC 降压芯片电路图：

PW2052是一颗DC-DC 同步降压降压换器芯片，输入电压范围2.5V-5.5V, ，最大负载电流2A ，可调输出电压，频率1.0MHZ 高频率，可采用贴片电感，节省空间，采用SOT23-5封装形式。

PW2052 是一颗高效率，高频率1MHZ 的同步DC-DC 降压降压换器，100%占空比，可调输出电压，可采用贴片电感，节省空间。PW2052采用SOT23-5的便捷封装型号，更适合与小型空间有限制的产品。

PW2058 和PW2051 ，PW2052,PW2053 四款的脚位是PIN 对PIN 的，能在同个PCB布局板子上，灵活切换不同功率输出的电路系统来进行测试和验证，很大方便了工程师的前期测试和开发时间。

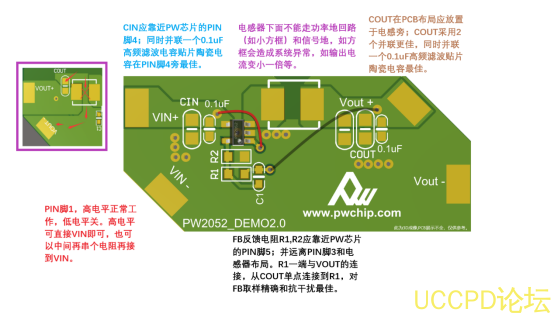

PW205X 的PCB 设计建议和PCB布局图片和建议。和典型应用电路图

L DO 线性稳压电路图：

PW6566 系列是使用 CMOS 技术开发的低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。
PW6566 系列采用 SOT-23-3L环保材质封装。.

PW6566系统采用固定输出电压：3.3V,3V,2.8V,2.5V,1.8V，1.5V,1.2V等
