9V 降压3.3V ，12V 降压3.3V的DC-DC 降压芯片，外围极简3A 的LDO ，持续稳定输出芯片方案，稳压芯片，开关芯片，低纹波低功耗电源IC ，给MCU 供电和3A 降压IC，给单片机供电和降压方案，降压芯片和电路图方案

9V 降压3.3V,12V 降压3.3V 给MCU供电，要求输出电压稳定，低纹波等，9V 降压3.3V,12V 降压3.3V 降压到1A,2A,3A的大电流降压电路芯片，DC-DC 降压芯片虽然在静态功耗上比LDO 大很多倍，但是LDO 线性稳压的特点，所以LDO 不适合100MA 以上应用，建议用DC-DC降压方案。

DC-DC 降压芯片方案的优势，在于能量的降压换效率上，由于DC-DC 降压换效率高，普遍90%左右。在大电流输出功率时，DC-DC 做到了LDO无法取代的地步。

LDO 线性稳压，由于能量降压换效率在60%左右，能量的损耗就表现在温度上了，降压换成了热量，通过芯片来挥发。

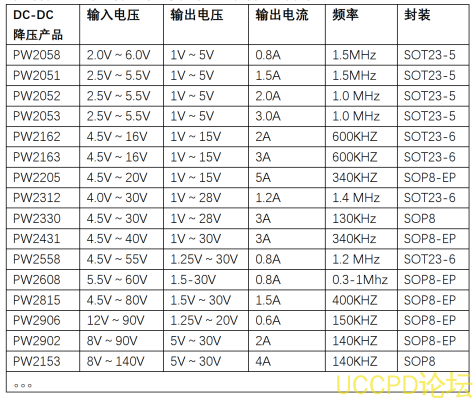

D C-DC 降压方案：

PW2162是一颗DC-DC 同步降压降压换器芯片，输入电压范围4.5V-16V ，最大负载电流2A ，可调输出电压，频率600kHZ 高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。

PW2162 是一颗高效率，高集成的2A 同步整流降压降压换器，PW2162 可在宽输入电压范围工作：4.5V-16V ，可调输出电压，内部集成了MOS管整流，节省了外部肖特基二极管，效率也得到提高。

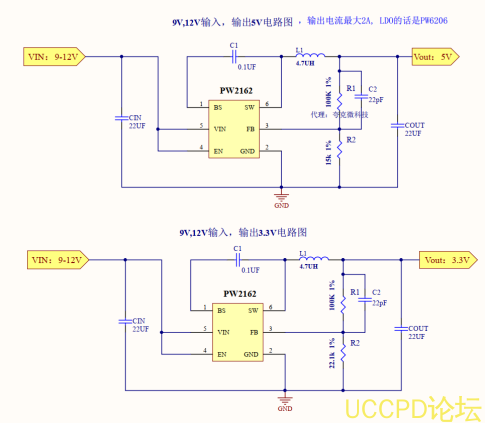

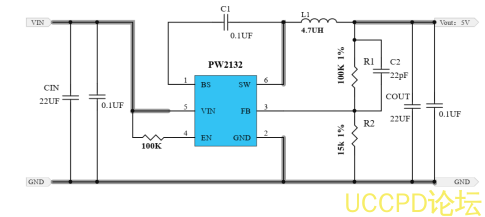

PW2162典型应用电路图

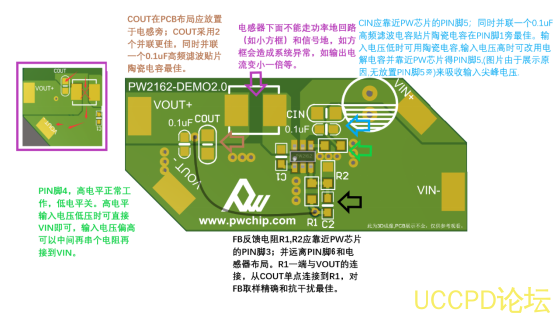

PW2162 的PCB布局设计建议：

同时PW2163 的输入电压最大可以3A,脚位和电路是和一样的。

PW2312是一颗DC-DC 同步降压降压换器芯片，输入电压范围4V-30V ，最大负载电流1.2A ，可调输出电压，频率1.4MHZ 高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。

LDO线性方案：

。。。

L DO 产品

输入电压

输出电压

输出电流

静态功耗

封装

P W6566

1.8V～5.5V

1 .2V～5V 多

25 0 m A

2u A

SOT23- 3

P W6218

4 V～18V

3 V, 3.3 V,5V

1 00MA

3u A

Sot23-3

P W6206

4 .5V～40V

3 V, 3.3 V,5V

1 50MA

4 .2 u A

Sot23/ 89

P W8600

4 .5V～ 8 0V

3 V, 3.3 V,5V

150 MA

2 u A

Sot23 -3

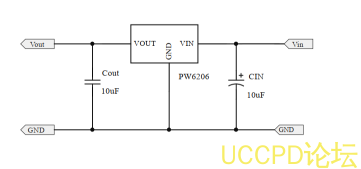

从上表个来看，最合适的是PW6218 ；，但是12V 和18V 的电压接近，可以选用更宽范围的LDO ，如PW6206来进行演兵等。

。。。
L DO 产品	输入电压	输出电压	输出电流	静态功耗	封装
P W6566	1.8V～5.5V	1 .2V～5V 多	25 0 m A	2u A	SOT23- 3
P W6218	4 V～18V	3 V, 3.3 V,5V	1 00MA	3u A	Sot23-3
P W6206	4 .5V～40V	3 V, 3.3 V,5V	1 50MA	4 .2 u A	Sot23/ 89
P W8600	4 .5V～ 8 0V	3 V, 3.3 V,5V	150 MA	2 u A	Sot23 -3
